Conceitos básicos do Archicad - Os Objetos do Archicad



Tempo de leitura: 5 min.

O Archicad é uma poderosa ferramenta de projeto de arquitetura que oferece uma ampla gama de funcionalidades para facilitar a criação de projetos complexos. Um dos aspetos fundamentais que os novos utilizadores devem compreender são os Objetos no Archicad. Segue-se um guia básico para entender e utilizar os objetos no Archicad.



1. Ferramenta Objeto

A ferramenta Objeto no Archicad é utilizada para colocar itens de biblioteca do tipo objeto no projeto, como elementos de mobiliário. Estes objetos são altamente paramétricos, o que significa que pode ajustar o seu tamanho, cor e outros parâmetros para os adaptar às necessidades específicas do seu projeto (ver foto de exemplo).





2. Tipos de Ferramentas

No Archicad, existem diferentes tipos de ferramentas que utilizam itens de biblioteca para definir a sua geometria:

• Objetos, Portas e Janelas: Estas ferramentas utilizam um único item de biblioteca para definir a sua geometria.

• Escada e Guarda: Estas ferramentas utilizam vários itens de biblioteca como subelementos e são conhecidas como ferramentas hierárquicas, devido à sua estrutura mais complexa.



3. Favoritos

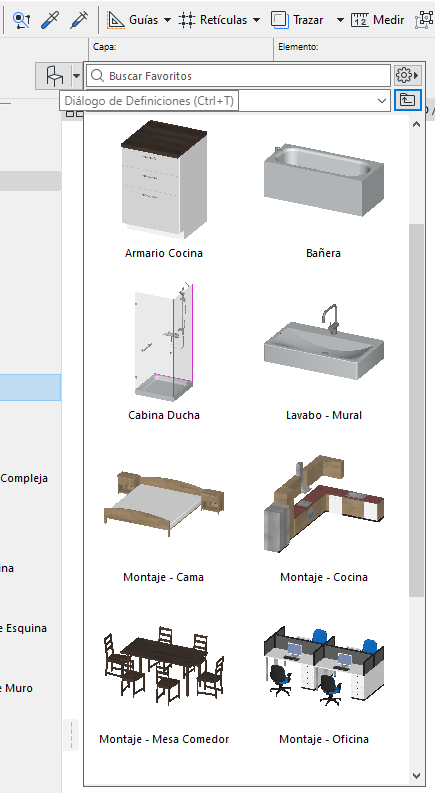

O template predefinido do Archicad inclui muitos Favoritos já definidos. Os Favoritos são configurações de ferramentas que foram guardadas e que podem ser aplicadas instantaneamente quando necessário. Isto permite aos utilizadores poupar tempo e manter a consistência nos seus projetos (ver foto de exemplo).



4. Diálogo de Definições do Objeto

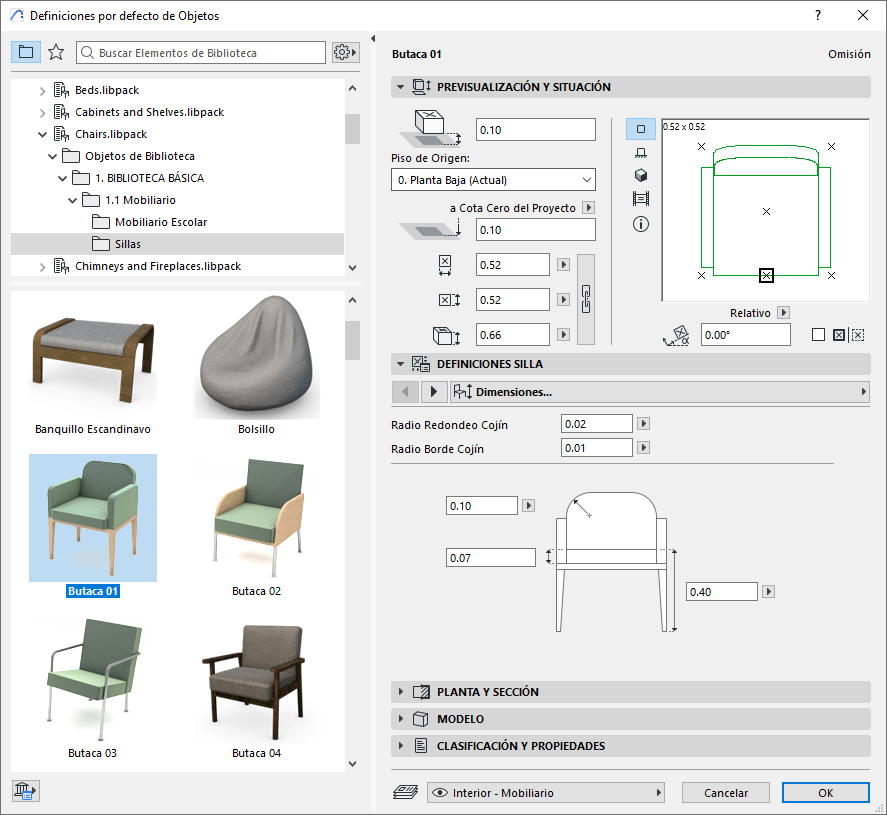

Ao abrir o diálogo de definições do objeto, encontrará uma estrutura de pastas de itens na parte esquerda, que oferece muitas opções. Na parte direita do diálogo, pode definir os tamanhos gerais e a posição do objeto selecionado. Além disso, os separadores inferiores permitem personalizar o objeto, a sua representação em planta e os seus metadados.



5. Colocação de Objetos

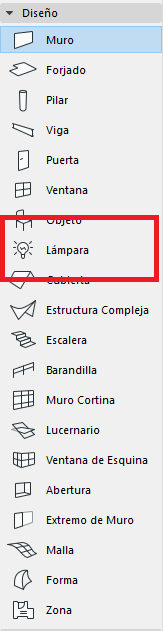

Para colocar um objeto no seu projeto, basta selecionar o item pretendido na biblioteca, ajustar os respetivos parâmetros de acordo com as suas necessidades e colocá-lo em qualquer vista 2D ou 3D. É importante ter em conta que a colocação de luminárias não se realiza através da ferramenta Objeto, uma vez que existe uma ferramenta específica de Luminárias na palete de ferramentas, concebida para este efeito. No entanto, as definições das luminárias são semelhantes às dos objetos genéricos.





6. Utilização de Favoritos

Os Favoritos incluídos no template predefinido do Archicad são uma excelente forma de povoar o seu projeto com objetos pré-configurados de maneira rápida e eficiente. Além disso, pode experimentar com os parâmetros dos objetos para obter resultados diferentes e personalizar o seu projeto de acordo com as suas preferências.



Conclusão

Compreender e utilizar os Objetos no Archicad é essencial para tirar o máximo partido desta ferramenta de projeto de arquitetura. Com a ferramenta Objeto, os Favoritos e o diálogo de definições do objeto, os novos utilizadores podem criar projetos detalhados e personalizados de forma eficiente. Explore as possibilidades e leve os seus projetos ao nível seguinte!
