Como criar uma nova configuração de Especificações de Percurso para o MEP Modeler no Archicad?

Tempo de leitura: 5 min.

No Archicad, o MEP Modeler permite configurar com precisão as dimensões dos componentes MEP através das Especificações de Percurso. Esta funcionalidade é essencial para garantir que todos os elementos modelados — como segmentos, curvas, derivações e transições — respeitam as dimensões padrão do projeto, sejam normativas, do fabricante ou personalizadas.

Este procedimento técnico descreve como criar e aplicar uma nova configuração de Especificações de Percurso, assegurando consistência dimensional nos percursos MEP e facilitando a interoperabilidade em ambientes colaborativos BIM. A correta configuração destas especificações permite normalizar a modelação, otimizar a documentação técnica e evitar erros na execução.

Público-alvo

Utilizadores técnicos, modeladores MEP, coordenadores BIM, consultores Archicad, engenheiros de suporte.

Requisitos prévios

• Archicad com o módulo MEP Modeler
• Permissões para modificar as preferências do projeto (Teamwork)
• Conhecimento básico do ambiente MEP no Archicad

Passos de Resolução

1. Criar ou Editar Conjuntos de Referência

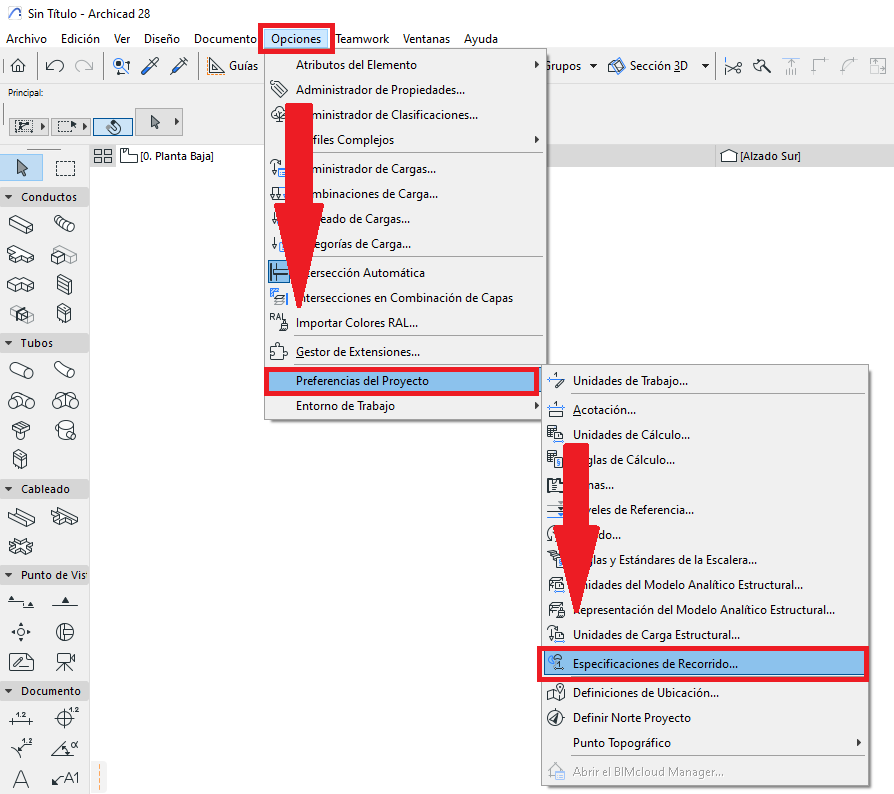

   Ir ao menu superior: Opções > Preferências do Projecto > Especificações de Percurso...



2. Criar ou Editar Conjuntos de Referência

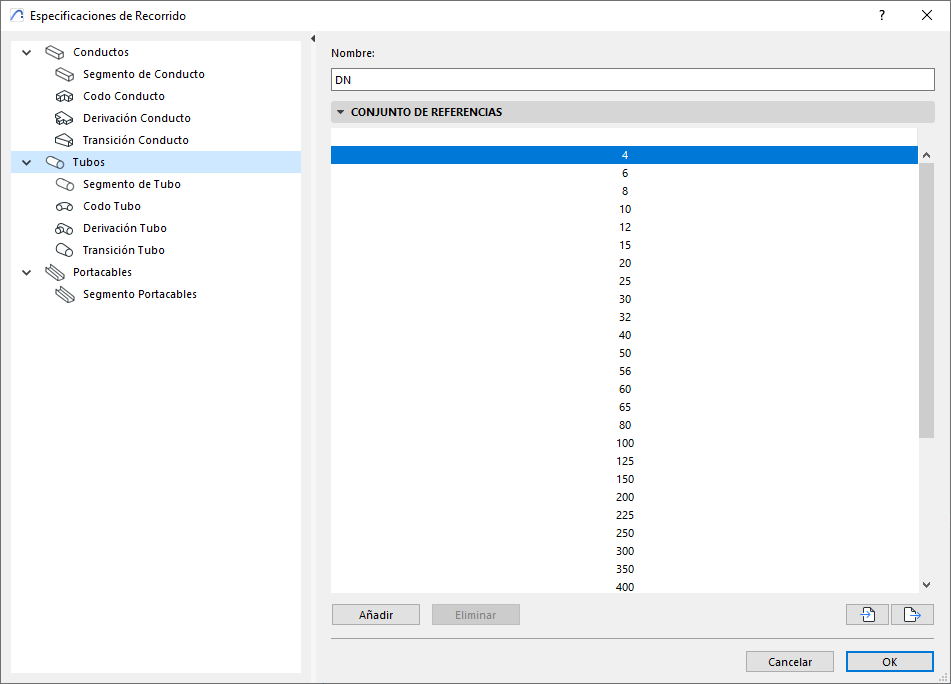

   1. Selecione o tipo de ferramenta de modelação MEP (de Condutas ou Tubagens ou Caminhos de cabos).

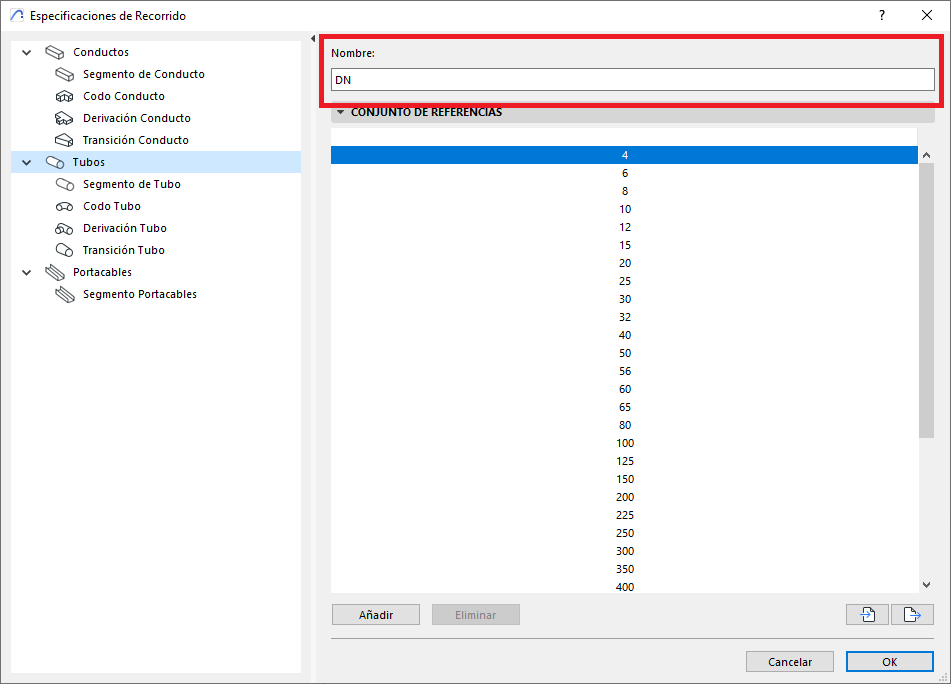

   2. (Opcional) Altere o nome do Conjunto de Referência (ver nota 1)

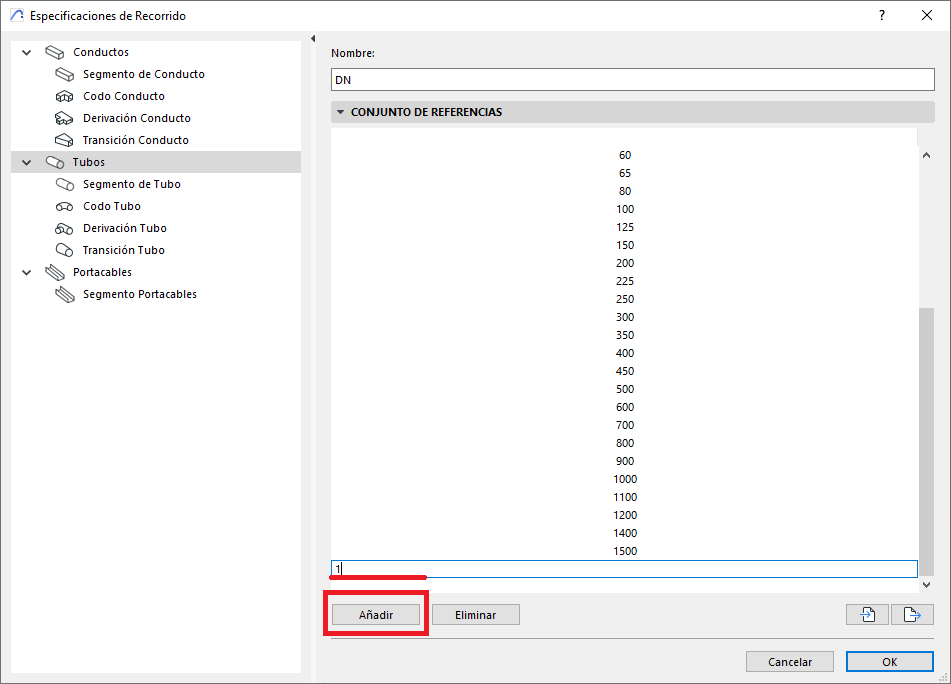

   3. Para adicionar uma nova dimensão ao Conjunto de Referência, prima Adicionar e preencha a nova caixa com a nova dimensão.

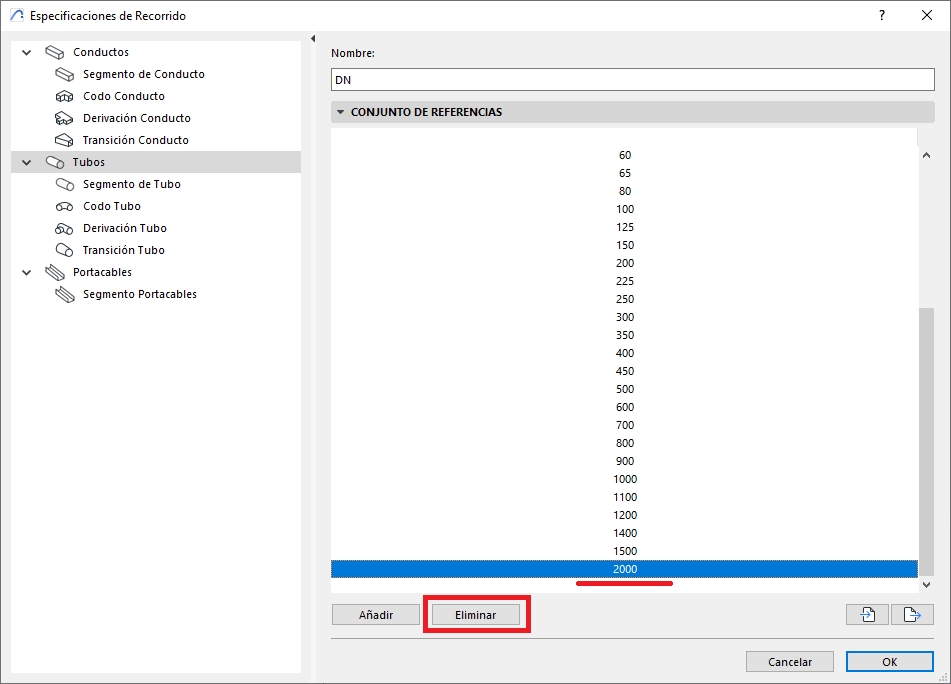

   4. Para eliminar uma dimensão existente no Conjunto de Referência, selecione uma dimensão de referência e prima Eliminar.



3. Definir Tabelas de Dimensões para Componentes MEP

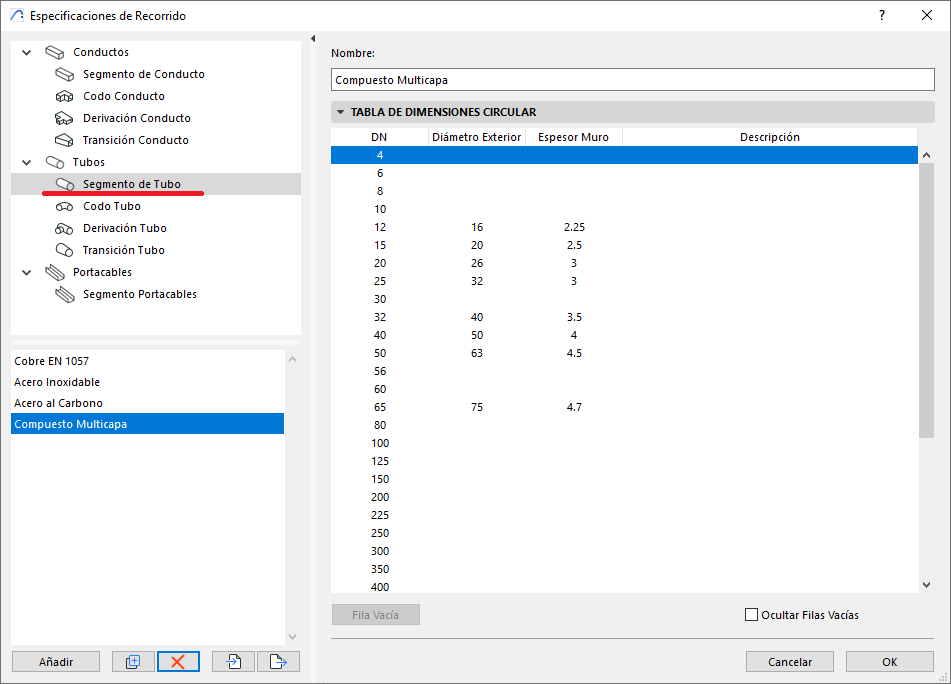

   1. Na caixa de diálogo de Especificações de Percurso, selecionamos o tipo de derivação (por exemplo, Segmento de Tubo, ver foto)

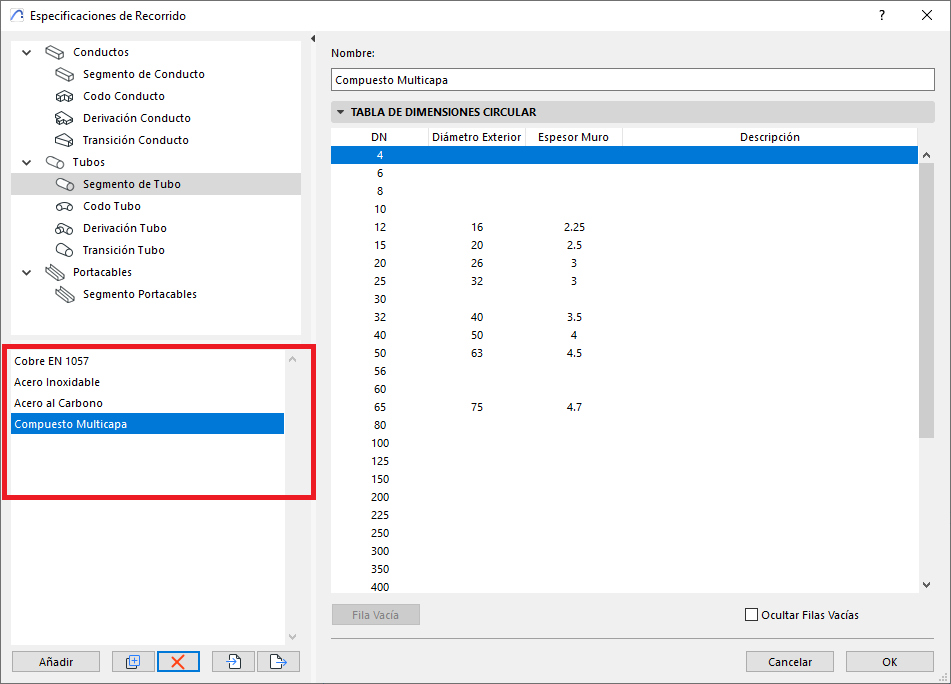

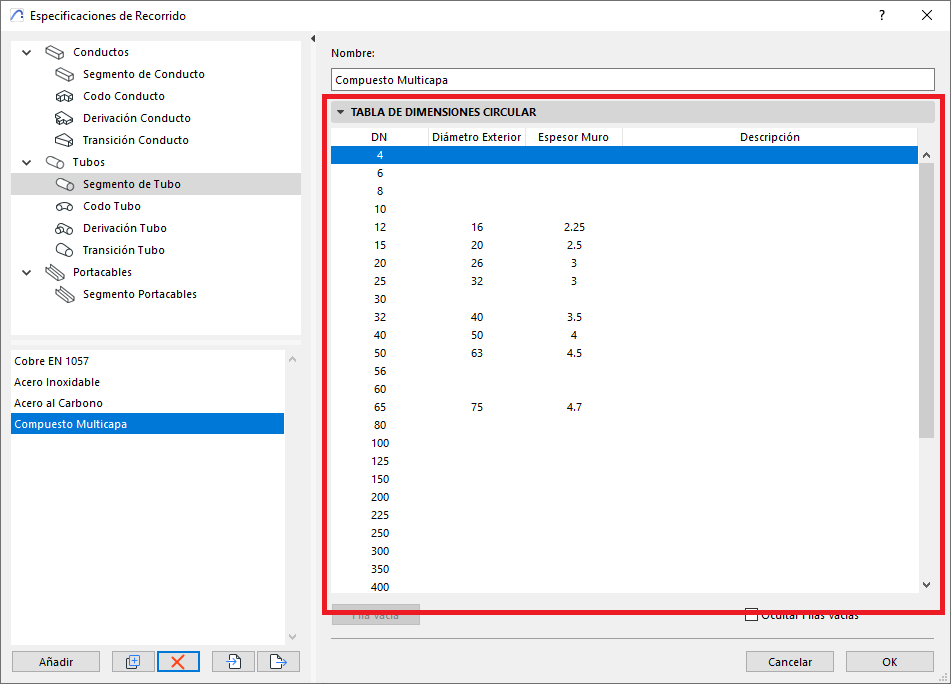

   2. No painel inferior (ver foto), o tipo de derivação poderá ter diferentes dimensões das listas de dimensões fornecidas pelo Conjunto de Dimensões. E essas dimensões podem ser especificadas por critérios predefinidos; por exemplo (ver foto), os Segmentos de Tubo podem ter dimensões específicas por tipo de material.

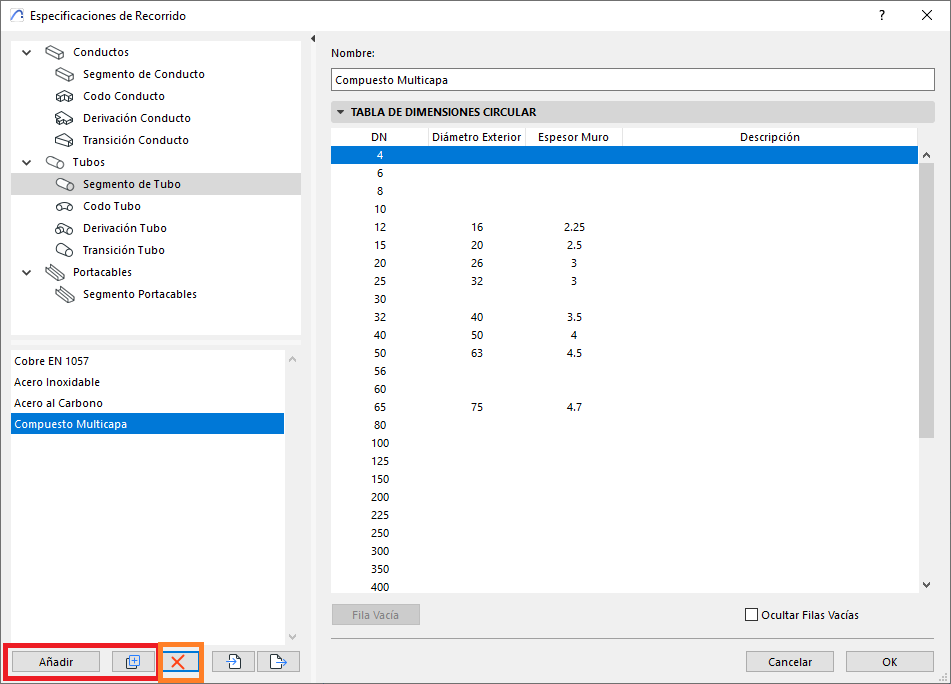

   3. Para adicionar uma nova tabela de dimensões, clique em Adicionar (vermelho). E para apagar uma tabela de dimensões, selecione a tabela e clique em Eliminar (amarelo).

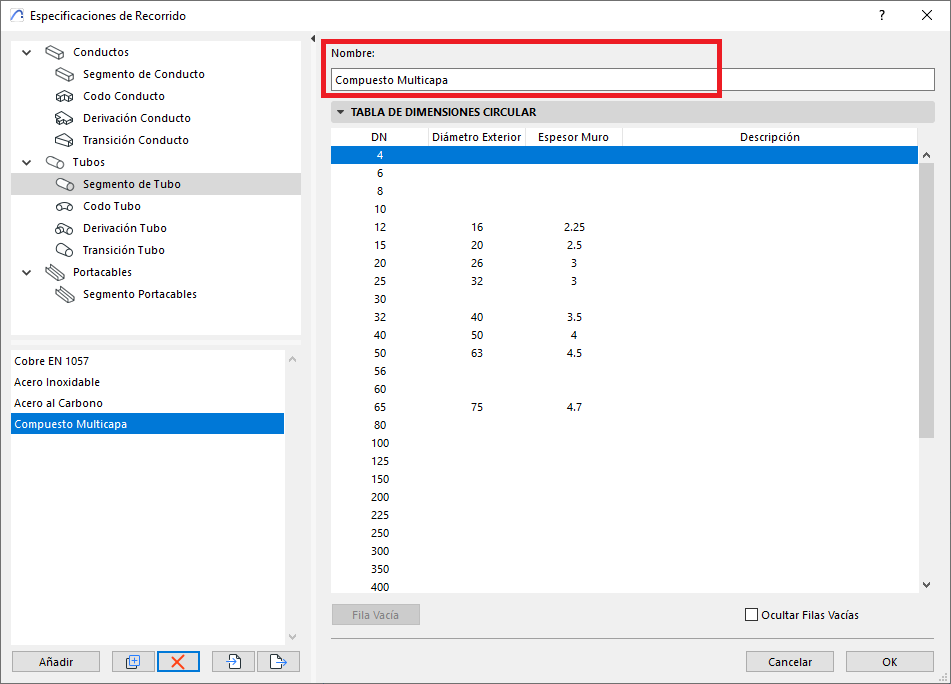

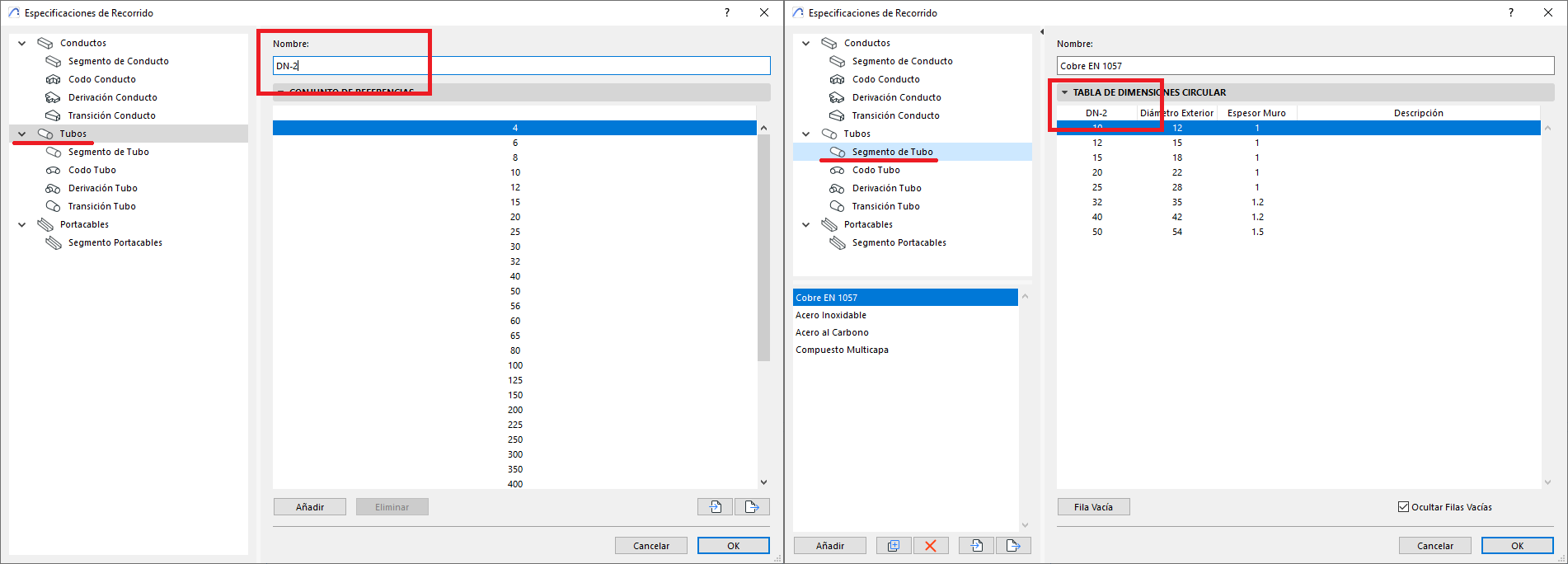

   4. (Opcional) Pode alterar o nome da lista de dimensões em Nome (ver foto)



   5. Especifique as dimensões correspondentes ao tipo de derivação do elemento MEP a modelar e pode adicionar uma Descrição (ver nota 2)




Explicitar a Utilização de Nomenclatura Normalizada

Recomenda-se aplicar convenções claras e consistentes ao atribuir nomes a:

Estas nomenclaturas melhoram a interoperabilidade e a rastreabilidade em projetos colaborativos e reduzem erros de interpretação.

Nota

1. O MEP Modeler só consegue gerir um único Conjunto de Referência. E o nome que atribuir ao conjunto será o nome visível na ferramenta de modelação (ver exemplo).



2. As medidas incorporadas nas Tabelas de Dimensões serão as que estarão disponíveis nos elementos MEP a modelar.

Boas Práticas BIM

Recomenda-se adotar as seguintes boas práticas:

• Centralização no Template de Projeto:
  Defina e mantenha estas configurações dentro de um template padrão do gabinete ou da empresa.


• Evitar Redundâncias:
  Não criar várias tabelas com as mesmas dimensões sob nomes diferentes. Utilizar o duplicado apenas se for funcionalmente necessário.


• Validação Técnica:
  Verifique que as dimensões são coerentes com as recomendações dos fabricantes ou com as normas técnicas aplicáveis (por exemplo, ASHRAE, DIN, UNE).


• Documentação Interna:
  Manter um registo formal de todas as configurações utilizadas por projeto, versão e finalidade.


• Revisão Colaborativa:
  Assegurar que as tabelas são revistas por especialistas técnicos ou coordenadores antes de as aplicar à modelação.
