Como ajustar a escala dos ficheiros DXF/DWG ao incorporá-los no projeto no Archicad?

Tempo de leitura: 7 min.

Quando trabalha num projeto colaborativo, é de esperar que parte da troca de informação do projeto seja feita através de ficheiros do tipo DXF ou DWG. Essa informação pode ser incorporada no projeto no Archicad como:

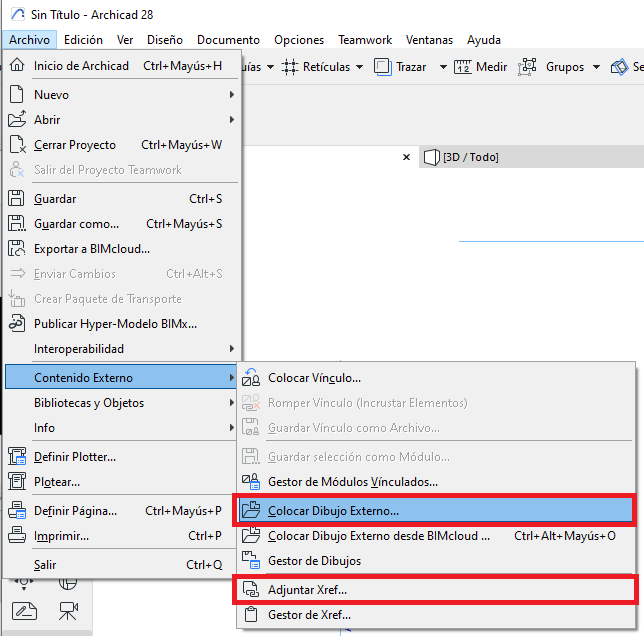

  • Desenho Externo (Ficheiro > Conteúdo Externo > Colocar Desenho Externo...)
  • Referência Externa (Ficheiro > Conteúdo Externo > Anexar Xref...)



E devido às origens dos ficheiros, aos usos que lhes são dados, às diferentes exigências que devem cumprir, e à entidade que os gerou, é de esperar que os ficheiros DXF/DWG passem por um processo de tradução consoante as exigências do projeto. Para aprofundar estes aspetos, recomendamos que consulte os seguintes artigos:

Mas, ainda assim, isso não significa que a escala dos elementos do projeto nos ficheiros DXF/DWG esteja na escala adequada para a sua incorporação no Archicad.

Por isso, este artigo tem como objetivo fornecer os passos necessários para que a incorporação dos ficheiros DXF/DWG seja feita com a escala correta e sem erros.



Passo 1: Identificar a escala do desenho nos ficheiros DXF/DWG

  1. Para realizar este passo importante, deverá identificar a escala dos desenhos nos ficheiros DXF/DWG, seja:
    • Perguntando ao fornecedor dos ficheiros DXF/DWG.
    • Consultando a documentação impressa (caso exista)
    • Abrindo o ficheiro DXF/DWG com um visualizador (por exemplo: DDScad Viewer) ou com um programa CAD.
    • Abrindo o ficheiro DXF/DWG no Archicad. Pode seguir os passos deste artigo: Como abrir um ficheiro DWG/DXF no Archicad?

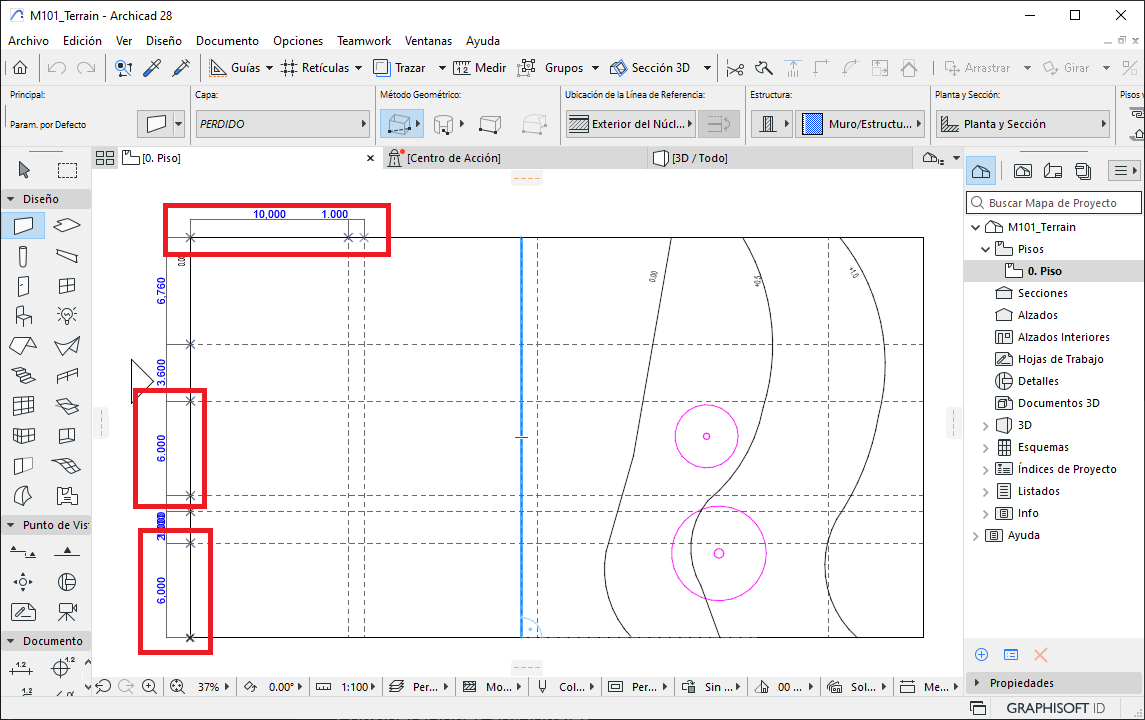

  2. Se a escala do desenho a incorporar no Archicad não estiver identificada, meça alguns elementos com dimensões conhecidas (ver exemplo na foto seguinte). Ao obter a medida, pode compará-la com a medida conhecida para saber a escala aplicada ao desenho.




Passo 2: Incorporar o desenho DXF/DWG com o sistema de unidades adequado

  1. Abra o ficheiro do projeto.
  2. Consoante o modo de inserção do desenho DXF/DWG ...
    1. Colocar Desenho Externo...
      • Ficheiro > Conteúdo Externo > Colocar Desenho Externo...
      • Selecione o ficheiro e clique em Abrir

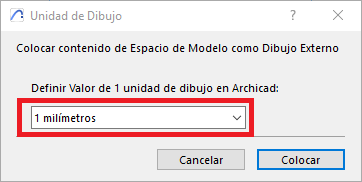

      • Na janela de diálogo de Unidade de Desenho, selecione o valor de 1 unidade de desenho do CAD para a unidade de desenho Archicad.



      • Clique em Colocar, e coloque a caixa do desenho DXF/DWG no local indicado.

    2. Referência Externa
      • Ficheiro > Conteúdo Externo > Anexar Xref...

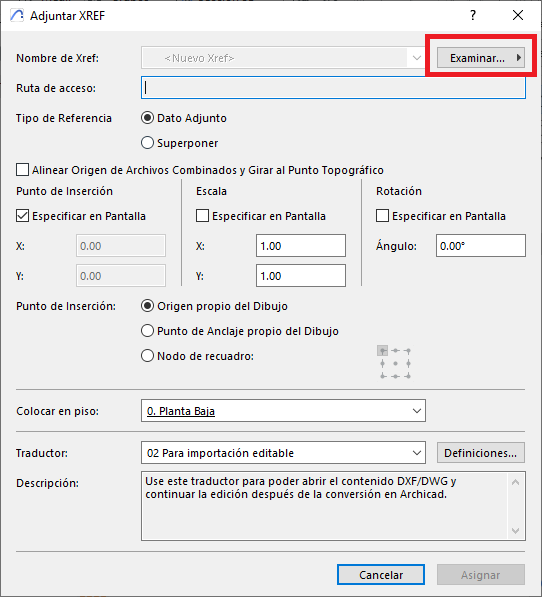

      • Na janela de diálogo de Anexar XREF, clique em Procurar para selecionar o ficheiro DXF/DWG.

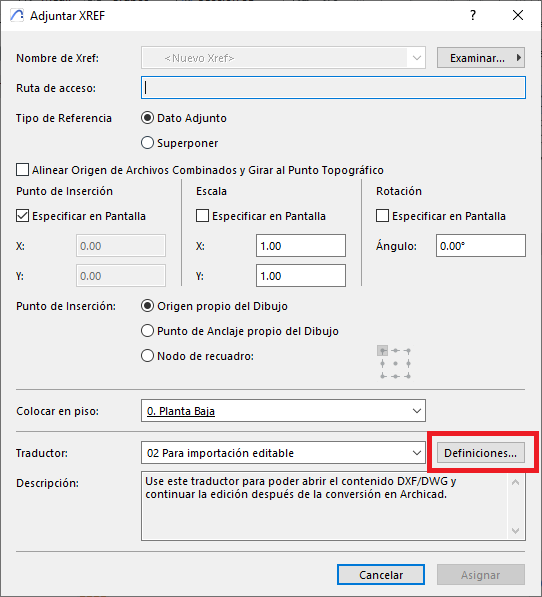

      • Clique em Definições para selecionar o Tradutor DXF/DWG adequado, ou para editar/criar um novo.

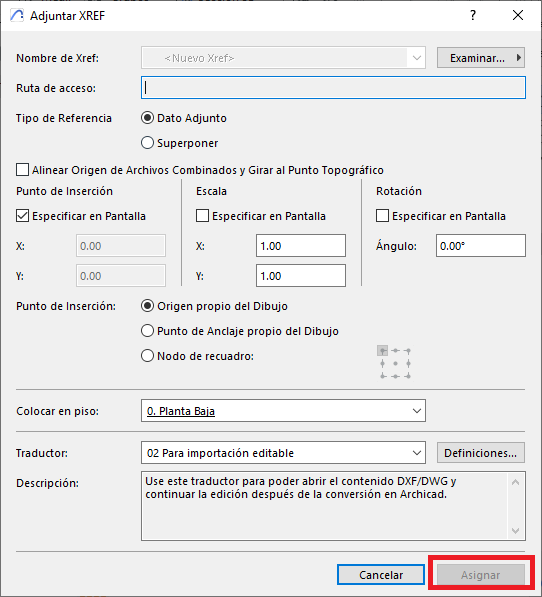

      • Clique em Atribuir.



      • Coloca a caixa do desenho DXF/DWG no local indicado.
      • Vai abrir-se a caixa de diálogo Abrir Parcialmente DWG/DXF onde terá de selecionar os vegetais que pretende importar (abri-los) no Archicad, e ao terminar clique em OK.



      • Coloque o desenho no local indicado.

Recomendamos também consultar os seguintes recursos:
