Como abrir um ficheiro DWG/DXF no Archicad?
Tempo de leitura: 3 min.
Abrir ficheiros DWG/DXF no Archicad é um processo simples que permite aos utilizadores trabalhar ou consultar ficheiros provenientes de programas CAD. Se precisar de visualizar ou editar estes ficheiros diretamente no Archicad, pode fazê-lo seguindo estes passos básicos.
Passos para abrir um ficheiro DWG/DXF no Archicad
- Abra o Archicad.

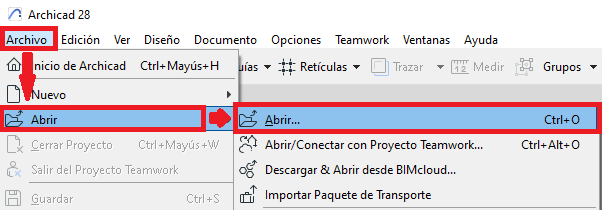

- Vá a: Ficheiro > Abrir > Abrir...
- Vai abrir-se a caixa de diálogo Abrir Ficheiro. Navegue até à localização do ficheiro DWG/DXF que pretende abrir.
- Selecione o ficheiro DWG/DXF.

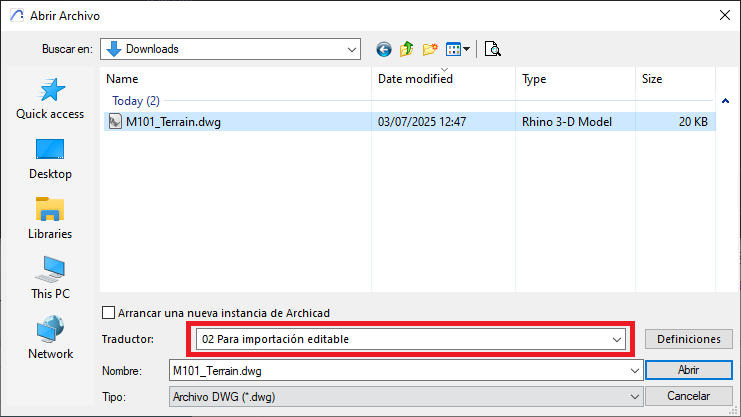

- Em Tradutor. Selecione o Tradutor DXF/DWG adequado.

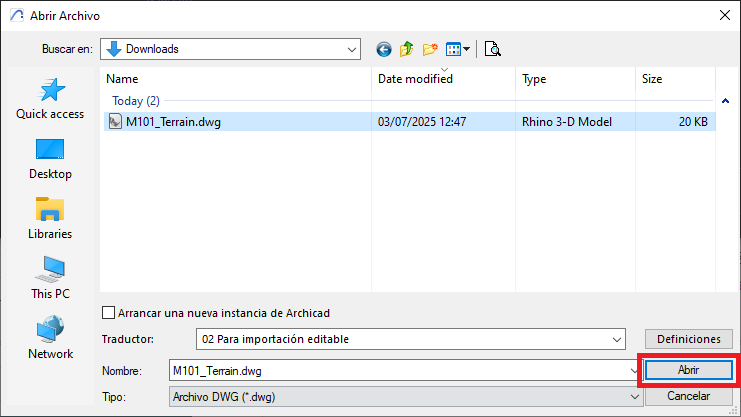

- Clique em Abrir.

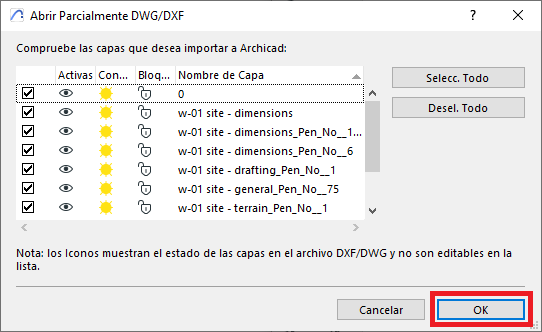

- Vai abrir-se a caixa de diálogo Abrir Parcialmente DWG/DXF, onde terá de selecionar os vegetais que deseja importar (abrir) no Archicad, e ao terminar clique em OK.

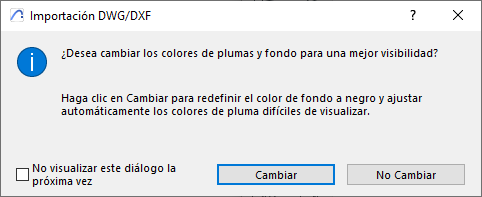

- Vai abrir-se a caixa de diálogo de Importação DWG/DXF, com a mensagem a perguntar se pretende alterar a cor de fundo da área de trabalho do Archicad e as canetas dos vegetais/elementos para se assemelharem à configuração visual padrão dos programas CAD. Selecione
Alterar: se quiser que o aspeto visual da área de trabalho se assemelhe aos programas CAD.
Não Alterar: para manter o aspeto visual da área de trabalho do Archicad.
Considerações adicionais
- Este método abre o ficheiro como um desenho ou planta dentro do Archicad.
- Ainda que o ficheiro DXF/DWG tenha elementos modelados em 3D, este método irá visualizá-lo como 2D.
- Não é necessário configurar opções avançadas se apenas pretender visualizar o conteúdo do ficheiro.
- Se precisar de ajustar a visibilidade dos vegetais ou realizar uma conversão mais personalizada, pode explorar as opções de tradução disponíveis no menu de interoperabilidade
Este procedimento é ideal para utilizadores que procuram uma forma rápida e direta de abrir ficheiros DWG/DXF sem complicações técnicas adicionais.
