Se vem do mundo CAD e está a começar com o Archicad, é normal que tente aplicar os seus métodos de trabalho tradicionais. No entanto, há diferenças fundamentais que vale a pena conhecer para evitar frustrações, especialmente no que diz respeito às Camadas (Vegetais no Archicad).



O que são as camadas e por que são diferentes?

Tanto em CAD como no Archicad, as camadas servem para organizar os elementos do projeto. Mas a sua utilização e propósito mudam bastante:

• Em CAD, as Camadas contêm elementos de desenho 2D (linhas, arcos, polilinhas) e por vezes elementos 3D, e são essenciais para controlar a sua visibilidade e estilo gráfico.

• No Archicad, os Vegetais também existem, mas contêm sobretudo elementos construtivos (paredes, lajes, pilares) e/ou de documentação 2D.

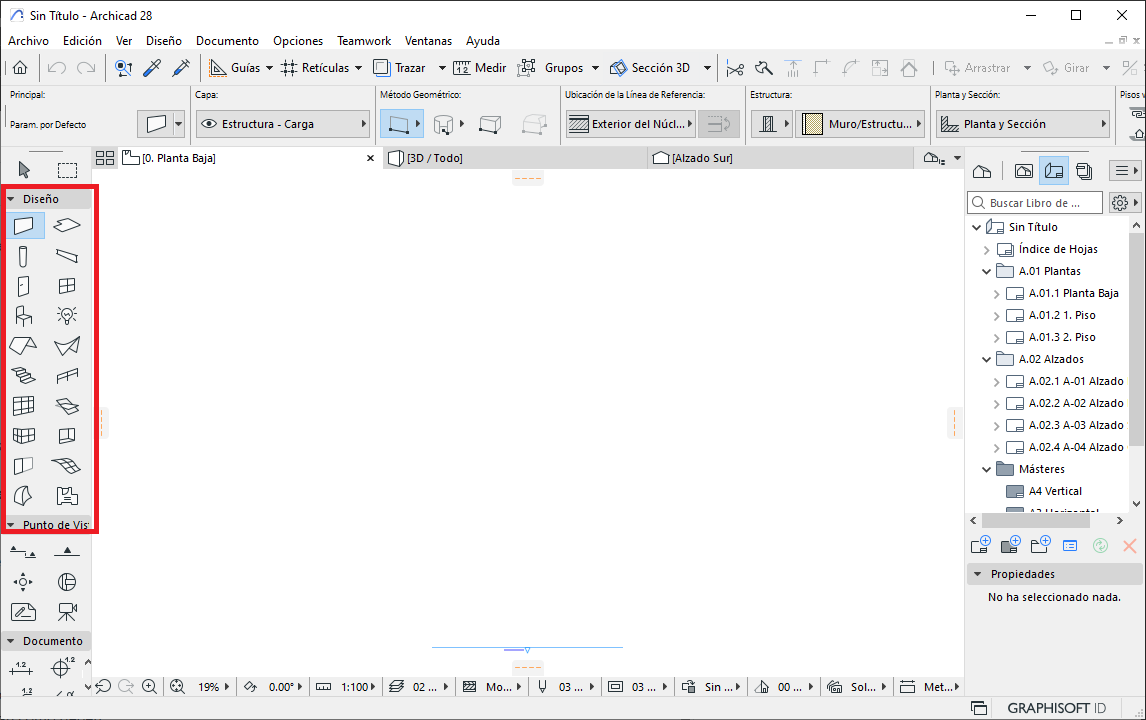

Isso evidencia que no Archicad trabalha com objetos reais do edifício, não com representações gráficas abstratas como em CAD (ver imagem da interface do Archicad).





Como são usadas as camadas em CAD?

Em CAD, as Camadas tendem a multiplicar-se para cobrir todos os aspetos visuais do projeto, e ainda mais se forem seguidas normas nacionais e/ou internacionais (por exemplo, as normas ISO), que especificam como devem ser nomeadas, classificadas e utilizadas as camadas nos projetos CAD. Por exemplo, é preciso gerar camadas:

• Por tipo de desenho: arquitetura, estruturas, instalações.

• Por tipo de vista: planta, alçado, secção, 3D.

• Elementos seccionados ou não seccionados.

• As tramas consoante o uso final.

• Por fases do projeto.

• Por propostas de design.

• Por escala.

• E mais…

Isto obriga a uma gestão complexa e, muitas vezes, redundante.



E como o faz o Archicad?

O Archicad simplifica este processo. Em vez de depender de camadas para tudo, oferece ferramentas específicas para cada necessidade. Aqui alguns exemplos:



Necessidade	Como é gerida no Archicad
Estilo gráfico do elemento	A partir da própria ferramenta do elemento (ex.: paredes, pilares, etc.)
Escalas e cores	Gestor de Canetas e Cores
Fases do projeto	Opções de Fases de Renovação
Condições gráficas especiais	Combinações de Sobreposições Gráficas
Propostas de design	Gestor de Opções de Design



Isto não só permite um controlo mais preciso e evita a sobrecarga de camadas desnecessárias, como também evita a necessidade de redesenhar o mesmo elemento por razões de representação gráfica.



Vantagens desta abordagem

• Menos camadas, mais clareza e controlo sobre o projeto.

• Maior controlo gráfico sem complicações.

• Fluxo de trabalho mais intuitivo e centrado no modelo.

• Melhor adaptação a alterações e fases do projeto.



Conclusão

Migrar de CAD para Archicad não é apenas mudar de software, é mudar de mentalidade. O Archicad convida-o a pensar em termos de construção real, não apenas de desenho. E isso começa por perceber que as camadas já não são o centro do universo: agora tem ferramentas mais potentes e específicas para cada tarefa.
