Como Exportar e Importar as Configurações dos Tradutores DXF-DWG no Archicad?

Tempo de leitura: 3 min.

Quando trabalha com ficheiros DWG ou DXF no Archicad, os tradutores DXF-DWG são essenciais para garantir que a informação é transferida corretamente entre o Archicad e outros programas CAD. Exportar e importar estas configurações pode ser útil para as partilhar com os colaboradores dos projetos ou para manter uma cópia de segurança personalizada.



O que são os Tradutores DXF-DWG?

Os tradutores DXF-DWG são conjuntos de configurações que definem como o Archicad deve importar e exportar ficheiros em formato DXF ou DWG. Incluem regras sobre Vegetais, Tipos de Linha, Unidades, Tipos de Letra, entre outras.



Como exportar uma configuração de tradução DXF-DWG?

• Método 1: A partir da interface do Archicad
  1. Vá a: Ficheiro > Interoperabilidade > DXF-DWG > Definições de Tradução DXF-DWG.

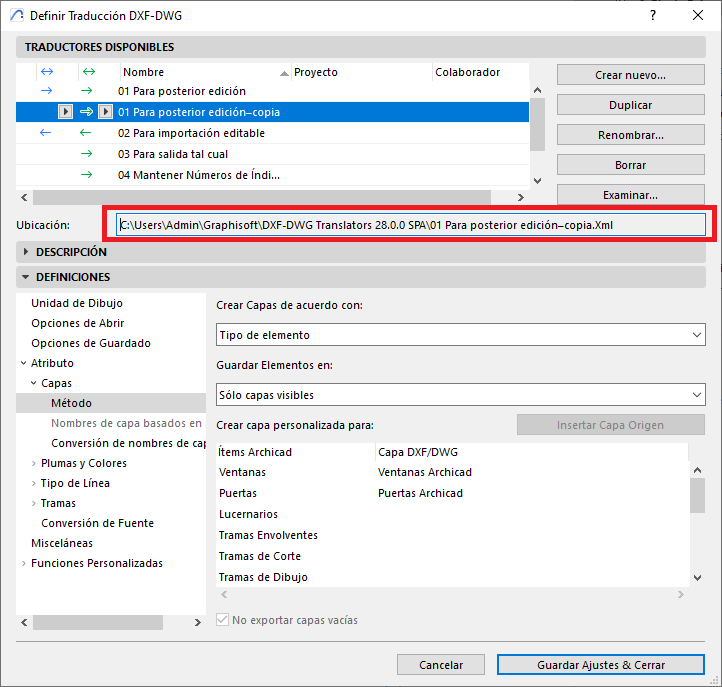

  2. Na janela de diálogo de Definir Tradução DXF-DWG, selecione o caminho de localização dos tradutores DXF-DWG que aparece na parte inferior da caixa de diálogo.




  3. Cole esse caminho no explorador de ficheiros do seu sistema operativo.
  4. Localize o ficheiro .XML com o nome do tradutor e copie-o ou guarde-o onde pretender.


• Método 2: A partir da janela de diálogo de Definir Tradução DXF-DWG
  1. Vá a: Ficheiro > Interoperabilidade > DXF-DWG > Definições de Tradução DXF-DWG.

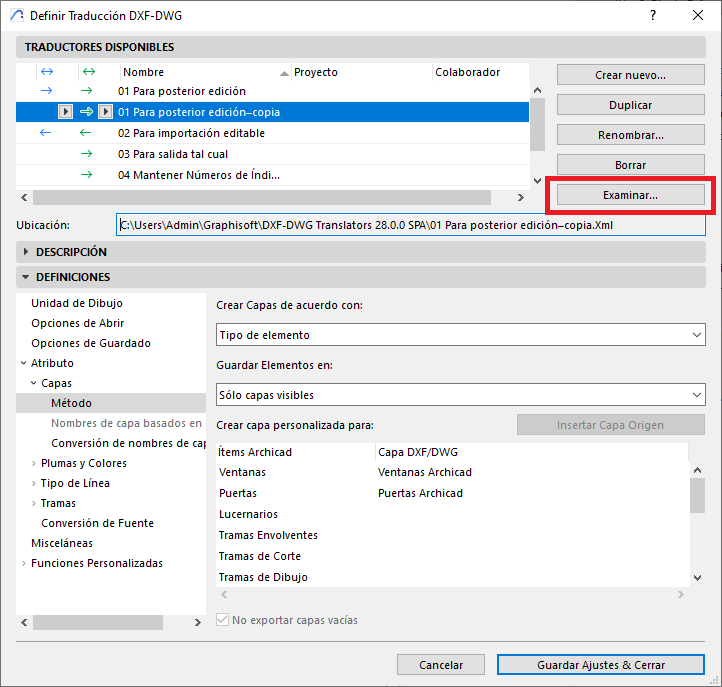

  2. Na janela de diálogo de Definir Tradução DXF-DWG, clique em Procurar...




  3. Abrir-se-á a pasta onde está localizada a configuração do tradutor DXF-DWG.
  4. Copie o ficheiro .XML correspondente para a localização que pretende.

Como importar uma configuração de tradução DXF-DWG?

1. Vá a: Ficheiro > Interoperabilidade > DXF-DWG > Definições de Tradução DXF-DWG.

2. Clique em Procurar...





3. Navegue até à localização onde guardou o ficheiro .XML do tradutor.

4. Selecione-o e clique em Abrir.

5. O tradutor aparecerá agora na lista de disponíveis no Archicad.



Recomendações Importantes

• É boa prática não modificar os tradutores predefinidos do Archicad. Em vez disso, crie uma cópia e trabalhe sobre ela.

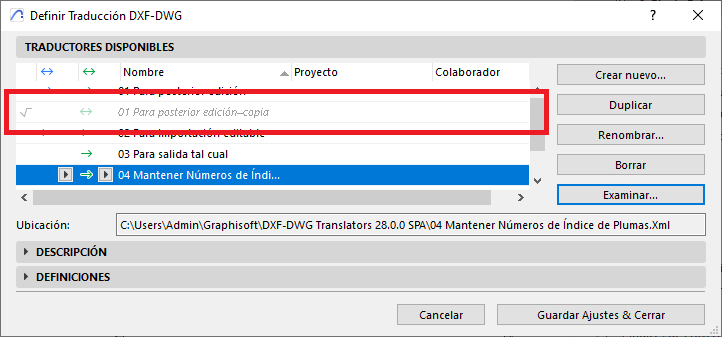

• Se eliminar um ficheiro .XML diretamente a partir do sistema, o Archicad mostrá-lo-á a cinzento, indicando que já não está disponível (ver foto).





• O Archicad não guarda automaticamente os tradutores DXF-DWG importados na pasta predefinida, pelo que deve movê-los manualmente, se necessário.
