Como verificar o cumprimento dos requisitos do projeto no Archicad? Controlo de superfícies de espaços – Opção gráfica

Tempo de leitura: 8 min.

Uma equipa técnica que desenvolve projetos de arquitetura no Archicad, em projetos com requisitos precisos sobre a superfície mínima para diferentes tipos de espaços: escritórios, salas técnicas, corredores, entre outros. Durante o desenvolvimento, os valores de referência podem mudar por decisões do cliente ou por normativas atualizadas.

Em vez de verificar manualmente o cumprimento, implementa-se um método que aproveita as possibilidades de automatização do Archicad para comprovar, de forma gráfica, se os espaços modelados cumprem os requisitos de superfície previamente estabelecidos, de modo a proporcionar rastreabilidade, flexibilidade perante alterações e poupança de tempo nas revisões.

Público-alvo

Utilizadores intermédios do Archicad, técnicos BIM, consultores de implementação e pessoal de suporte que precise de verificar dados quantitativos do modelo.

Requisitos prévios

• Archicad 25 ou posterior
• Projeto com Zonas modeladas e corretamente classificadas
• Conhecimentos básicos sobre Propriedades personalizadas, Mapas Interactivos e Sobreposições Gráficas no Archicad.
• Ter uma Propriedade personalizada que automatiza a verificação do cumprimento dos requisitos do projeto.
• A leitura dos seguintes artigos:
  • Verificação de cumprimento do projeto no Archicad: Controlo de superfícies de espaços - Opção Simplificada – Centro My SIMBIM
  • Verificação de cumprimento do projeto no Archicad: Controlo de superfícies de espaços – Opção de abordagem Automatizada – Centro My SIMBIM

Passos da Solução

1. Rever a Vista 3D

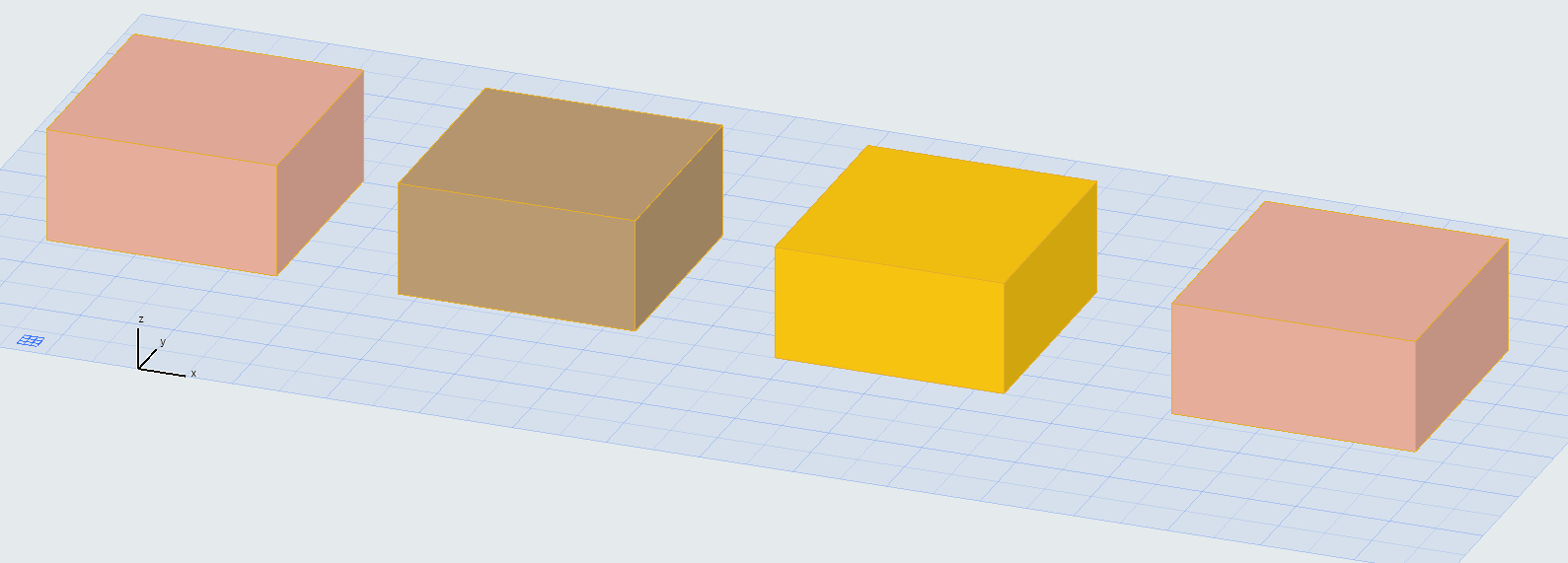

   Abra uma Vista 3D do projeto e certifique-se de que tem ativado um Estilo 3D que mostre as Zonas a cores nas suas superfícies. Esta visualização é essencial para depois aplicar Substituições baseadas em superfície (ver imagem de exemplo).



2. Verificar se existe uma Propriedade personalizada adequada para a Sobreposição Gráfica
   Para este exemplo, a Propriedade personalizada será a Sup_Req_Tipo_Verificación, que é a que está configurada no artigo: Verificação de cumprimento do projeto no Archicad: Controlo de superfícies de espaços – Opção de abordagem Automatizada – Centro My SIMBIM
   Se não dispuser desse tipo de propriedade, utilize como guia o artigo anteriormente mencionado.

3. Criar Combinação de Sobreposição Gráfica

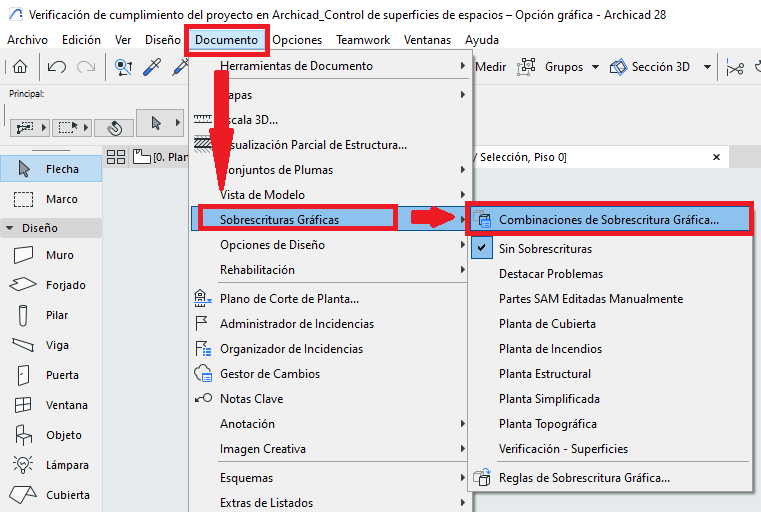

   1. Ir a: Documentação > Sobreposição Gráfica > Combinações de Sobreposição Gráfica.

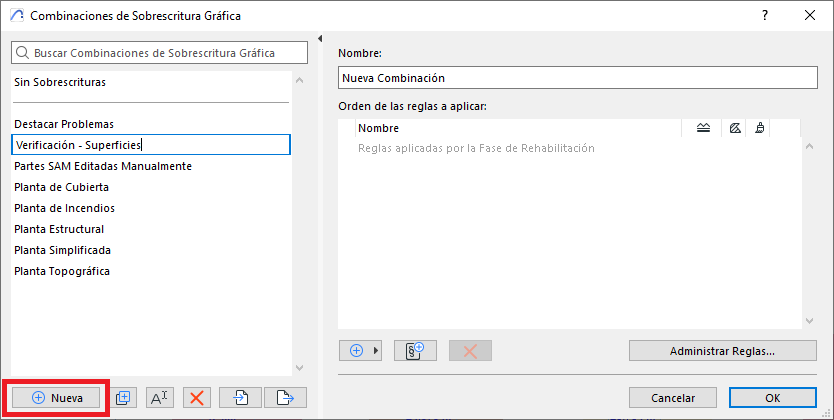

   2. Na caixa de diálogo de Combinações de Sobreposição Gráfica, clique em Nova para criar uma Combinação de Sobreposição Gráfica, com um nome indicativo, por exemplo: Verificação - Superfícies.



4. Definir Regras de Substituição

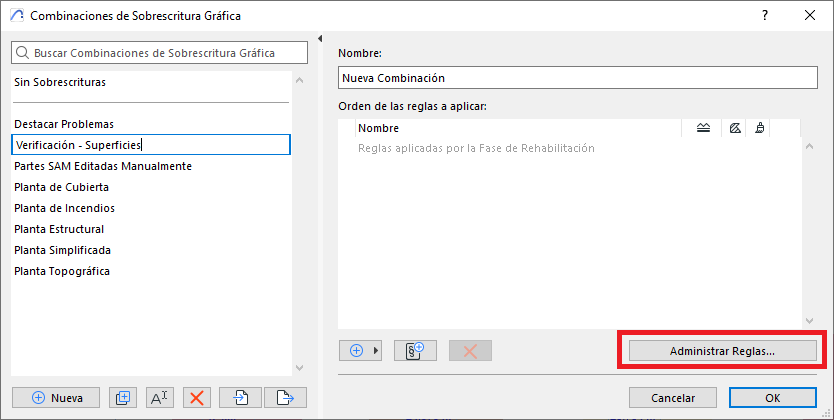

   • Na caixa de diálogo de Combinações de Sobreposição Gráfica, clique em Gerir Regras... para criar as novas regras de Sobreposição Gráfica

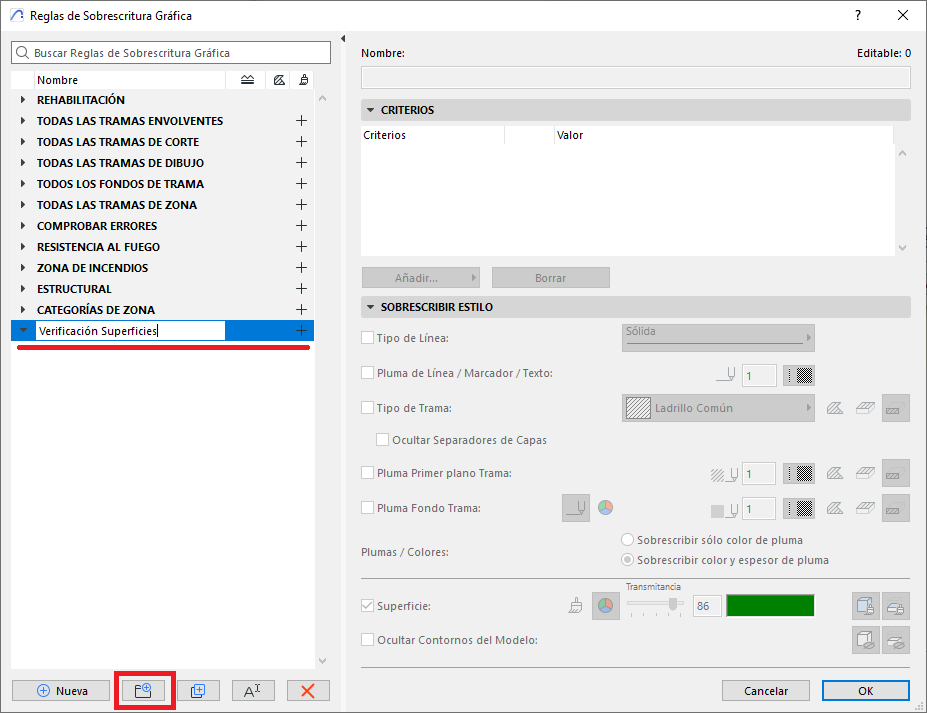

   • Criar um novo grupo de regras:
     Na janela de diálogo de Regras de Sobreposição Gráfica, clique em criar um novo grupo de regras com o nome de Verificação Superfícies

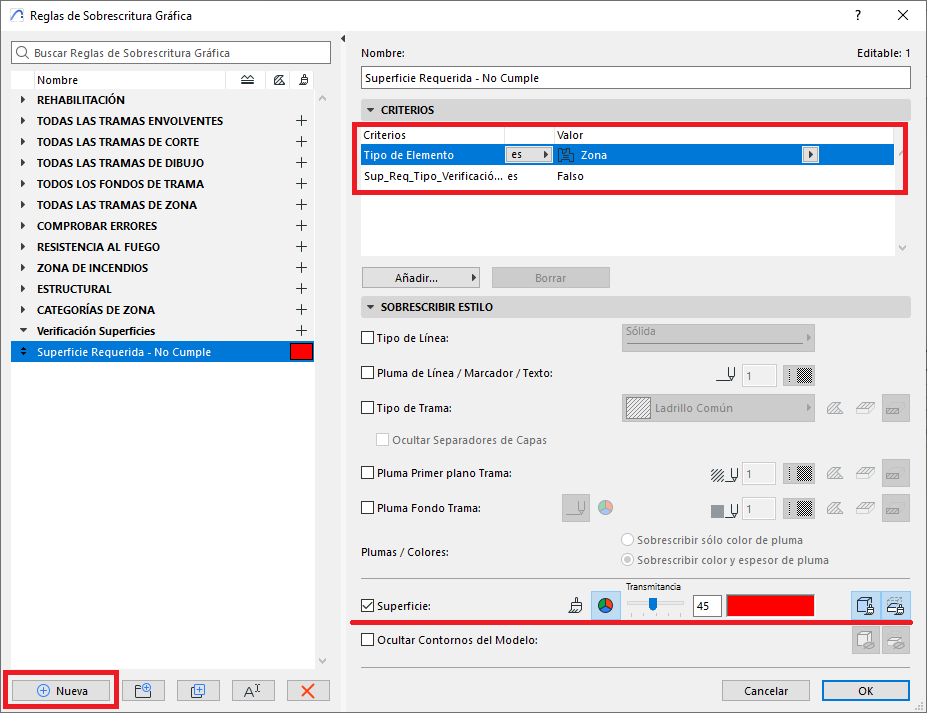

   • Regra “Superfície Requerida – Não Cumpre”:
     Clique em Nova, com as seguintes especificações:
     • Tipo de Elemento: Zona
     • Propriedade: Sup_Req_Tipo_Verificación = Falso
     • Estilo de Substituição: Superfície, com cor avermelhada e transparência, aplicado às superfícies do elemento e às suas secções.

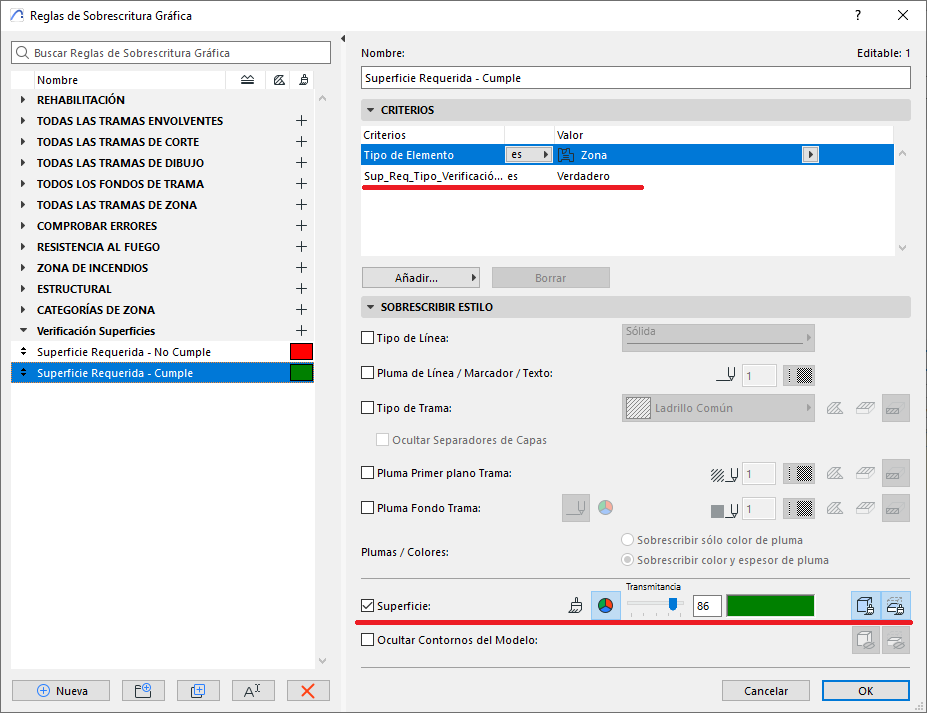

   • (Opcional) Regra “Superfície Requerida – Cumpre”:
     Repetimos o passo anterior para as superfícies que cumprem os requisitos, alterando:
     • Propriedade: Sup_Req_Tipo_Verificación = Verdadeiro
     • Estilo de Substituição: Superfície, com cor esverdeada e transparência, aplicado às superfícies do elemento e às suas secções.



     • Atribuir as regras à Combinação de Sobreposição Gráfica:
       • Clicamos em OK.

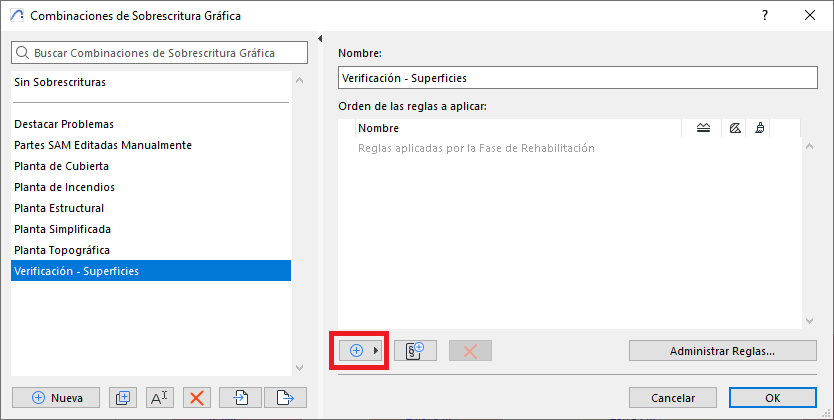

       • Na caixa de diálogo de Combinações de Sobreposição Gráfica, clique em Adicionar Regras Existentes, selecionamos as regras que criámos recentemente e clicamos em OK.



5. Ativar na Vista 3D

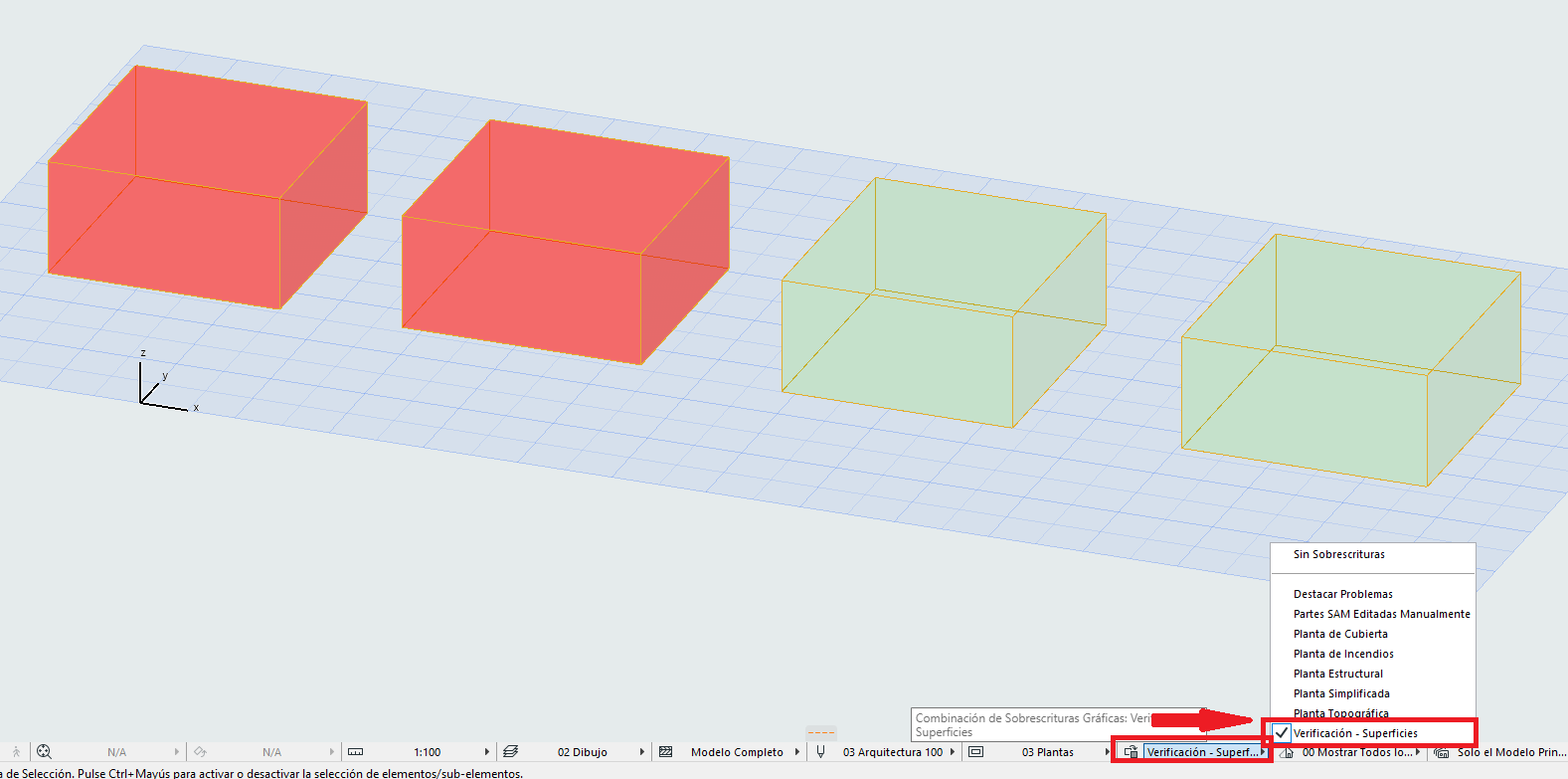

   Abrir a Vista 3D e aplicar a Combinação de Sobreposição Gráfica que criámos, o que deverá gerar uma vista como a da imagem seguinte.



Nota para o leitor

As Combinações de Sobreposição Gráfica e as Regras de Substituição apresentadas neste artigo foram intencionalmente simplificadas para fins demonstrativos. Num ambiente de projeto real, estas regras podem exigir ajustes adicionais para abordar tipologias espaciais, várias categorias funcionais ou validações específicas. Esta simplificação facilita a compreensão da metodologia sem comprometer o conceito técnico.

Resolução de problemas comuns

Ficheiro de exemplo:

Pode descarregar um ficheiro de projeto de exemplo onde foi configurado corretamente um Mapa Interactivo com uma propriedade personalizada que contabiliza elementos por unidades:

• Verificação de cumprimento do projeto no Archicad_Controlo de superfícies de espaços – Opção gráfica.pln
