Como verificar o cumprimento dos requisitos do projeto no Archicad? Controlo de superfícies de espaços - Opção Simplificada

Tempo de leitura: 5 min.

Um consultor de projeto precisa de um método prático para verificar que as áreas do projeto cumprem os requisitos estabelecidos, e este artigo mostrará como consegui-lo utilizando apenas ferramentas padrão incluídas no Archicad.



Público-alvo
Projetistas de arquitetura, coordenadores BIM e consultores que utilizam o Archicad para validar as superfícies dos espaços face aos requisitos do projeto.



Requisitos Prévios

  • Archicad 25 ou posterior
  • Conhecimentos básicos da utilização da ferramenta Zona, do Gestor de Propriedade, das Classificações e dos Mapas Interactivos



Passos de Resolução

  1. Criar um novo grupo personalizado de Propriedades:
    O objetivo do Grupo de Propriedades é facilitar a gestão das Propriedades do projeto.
    1. Ir a Opções > Gestor de Propriedade.
    2. Na janela de diálogo do Gestor de Propriedade, clicar em Nova...

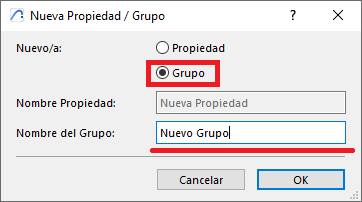

    3. Na janela de diálogo de Nova Propriedade / Grupo, selecionamos Grupo, atribuímos-lhe um nome descritivo, por exemplo "Grupo de Teste”



  2. Definir uma Propriedade para a Área Requerida:
    1. Na janela de diálogo do Gestor de Propriedade, clicar em Nova...

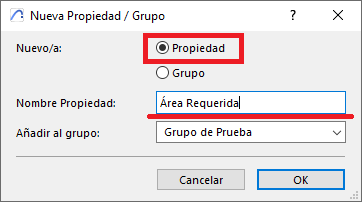

    2. Na janela de diálogo de Nova Propriedade / Grupo, selecionamos Propriedade, atribuímos-lhe um nome descritivo, por exemplo “Área Requerida”.

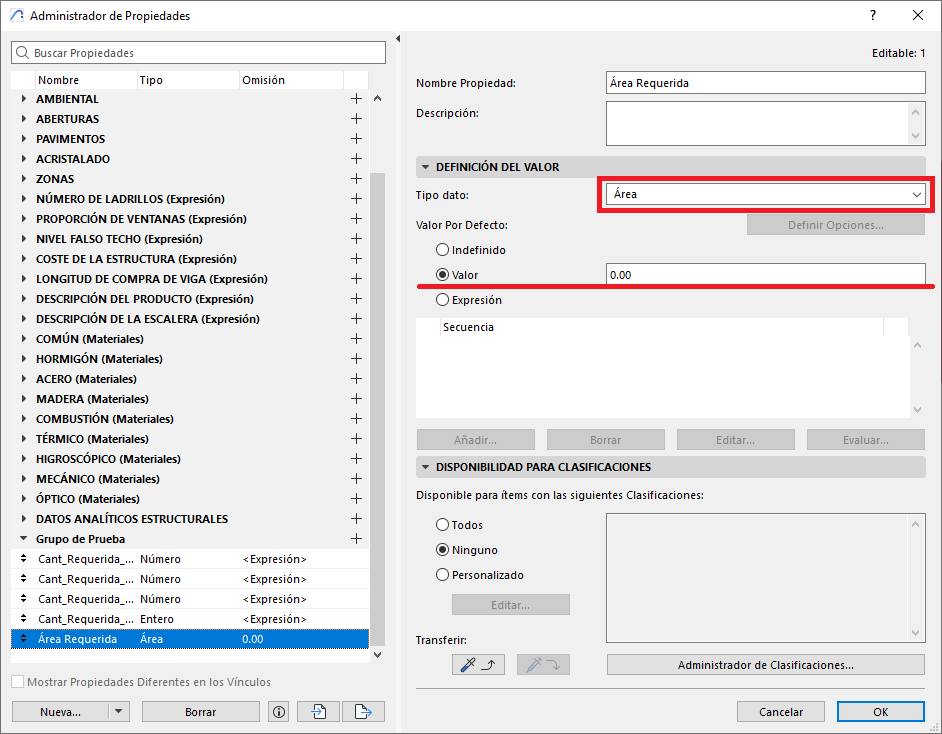

    3. Estabelecemos para essa Propriedade:
      Tipo de dados: Área
      Valor por defeito: Valor

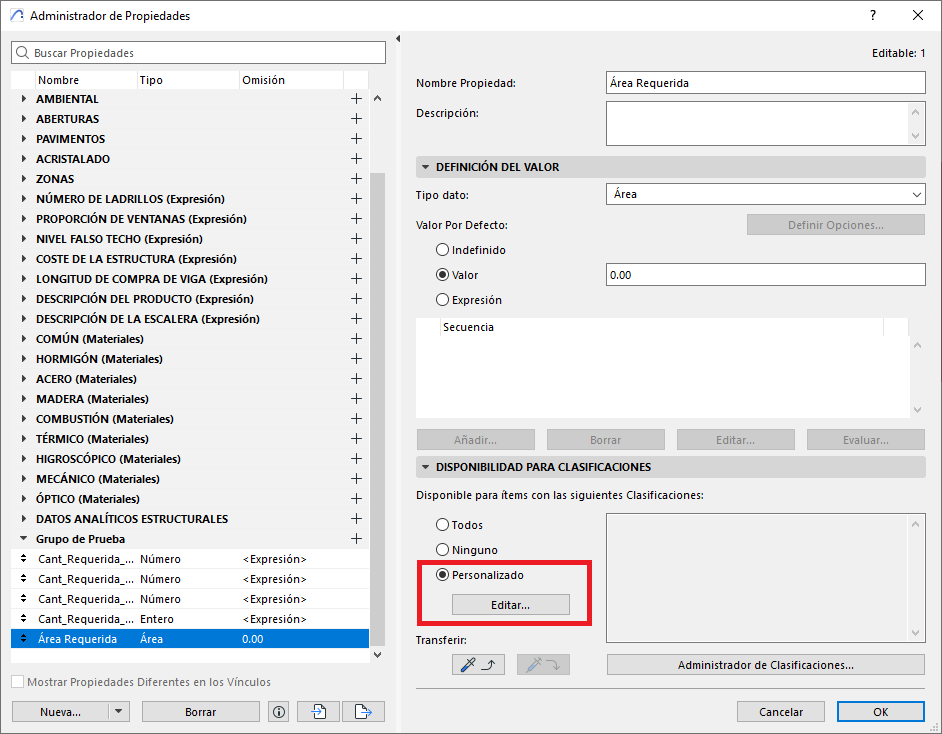

    4. Na secção Disponibilidade para Classificação, selecionamos a opção Personalizado e clicamos em "Editar".



    5. Na caixa de diálogo de Disponibilidade, selecionamos Espaço (para tornar a propriedade disponível para todas as zonas).



  3. Modelar e Atribuir Zonas de Referência:
    1. Utilizar a ferramenta Zona para criar zonas de exemplo que representem os tipos de espaço e as superfícies requeridas.

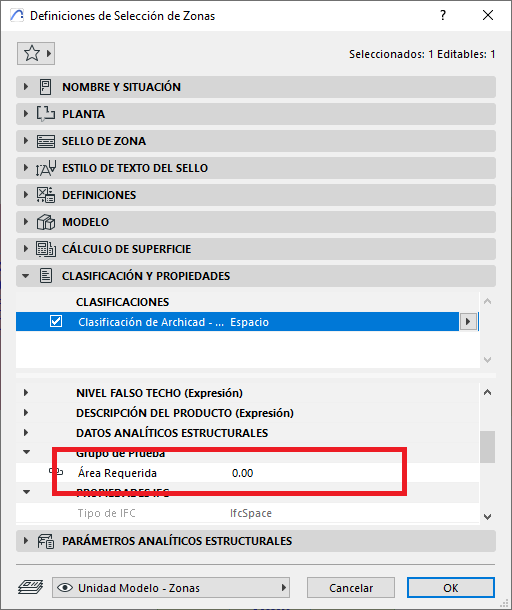

    2. Em cada Zona de referência, introduzir o valor correspondente na propriedade personalizada “Área Requerida” através da Caixa de Informação ou das Definições de Zona.



  4. Colocar Todas as Zonas Reais do Projeto: Modelar todas as zonas que representem a distribuição real do projeto, copiando e colando as Zonas de Referência.
  5. Criar um Mapa Interactivo:
    1. Abra a palete do Navegador do projeto: Janelas > Paletes > Navegador.
    2. Clique com o botão direito sobre o Esquema e selecione a opção Abrir ou Abrir num Novo Separador.



    3. Abrir-se-á a janela de diálogo Definições de Esquema, com a Propriedade que criámos e os valores que têm de ser editados (ver imagem de exemplo).



    4. Guarde o Esquema clicando em Ok.

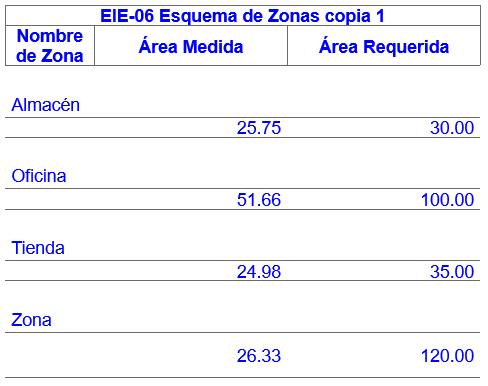

    5. E veremos o esquema gerado, semelhante ao seguinte, onde se verá a área medida das Zonas em comparação com a área requerida pelo projeto




Resolução de Problemas

  • Verificar se as zonas estão corretamente delimitadas por paredes ou outros elementos e se o método de cálculo de área é o adequado.
  • Verificar a correta classificação como “Espaço” nos elementos Zona.
  • Se os valores de superfície não forem atualizados, utilizar Modelação > Actualizar Zonas.



Conselho do Consultor

Este método tem:

  1. A vantagem: simplicidade e rapidez de implementação.
  2. Desvantagens: Não é adequado para projetos de maior envergadura ou complexidade.
