Como verificar o cumprimento dos requisitos do projeto no Archicad? Controlo de superfícies de espaços – Opção Automatizada

Tempo de leitura: 8 min.

Uma equipa técnica que desenvolve projetos arquitetónicos no Archicad em projetos com requisitos precisos sobre a superfície mínima para diferentes tipos de espaços: escritórios, salas técnicas, corredores, entre outros. Durante o desenvolvimento, os valores de referência podem mudar por decisões do cliente ou normas atualizadas.

Em vez de verificar manualmente o cumprimento, implementa-se um método automatizado no Archicad para verificar se os espaços modelados cumprem os requisitos de superfície previamente estabelecidos, o que proporciona rastreabilidade, flexibilidade perante alterações e poupança de tempo nas revisões.



Público-alvo

Utilizadores intermédios do Archicad, técnicos BIM, consultores de implementação, e pessoal de suporte que necessite de verificar dados quantitativos do modelo.



Requisitos prévios



Passos da Solução

Os passos desta solução dependem do artigo: Verificação de cumprimento do projeto no Archicad: Controlo de superfícies de espaços - Opção Simplificada – Centro My SIMBIM

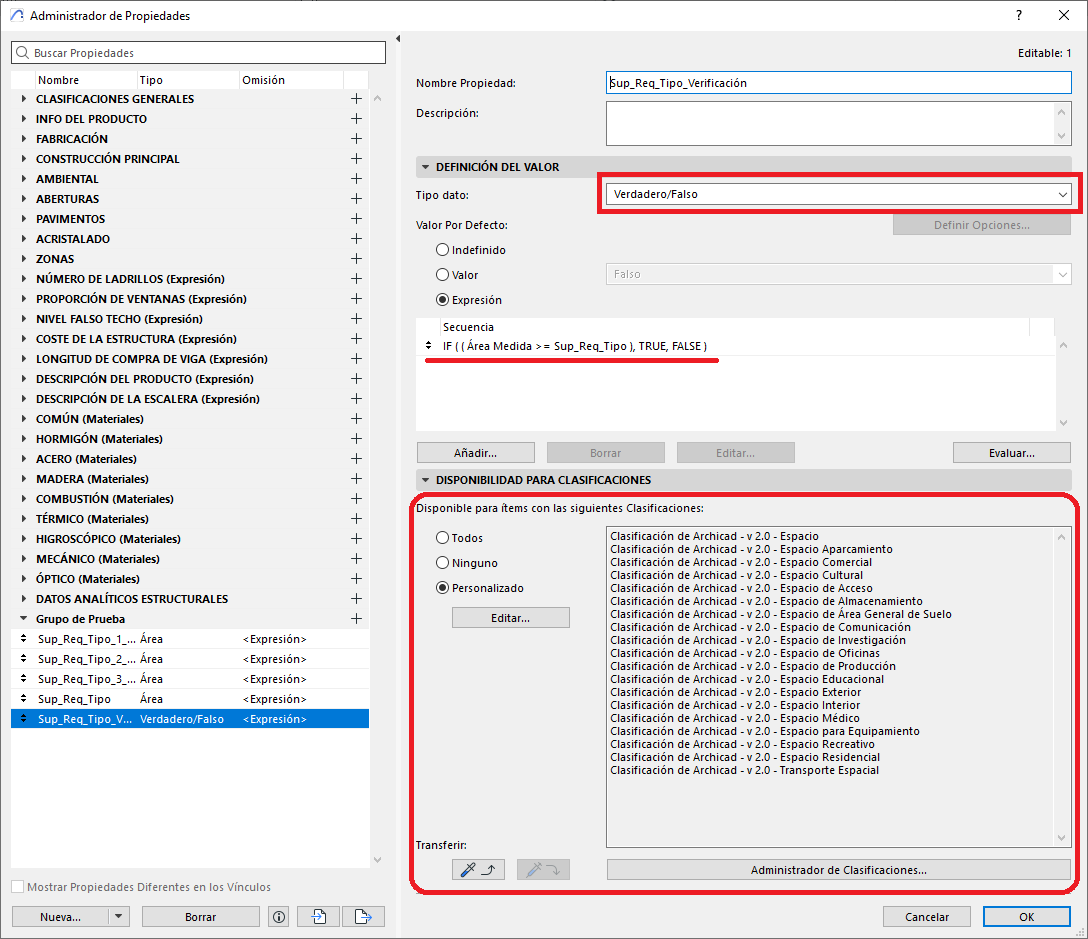

  1. Definir uma propriedade booleana personalizada:
    1. Ir a Opções > Gestor de Propriedade.
    2. Na janela de diálogo do Gestor de Propriedade, clicar em Nova..., e selecionamos Propriedade.
    3. Criar a Propriedade booleana:
      • Nome sugerido: Sup_Req_Tipo_Verificación
      • Tipo de dado: Verdadeiro/Falso
      • Expressão:
        IF ( ( {Zona/Área Medida} >= {/Sup_Req_Tipo} ), TRUE, FALSE )
      • Classificação: Espaço



  2. Incorporar a verificação ao mapa interactivo:
    1. Aceder ao esquema que criámos anteriormente, ou criar um novo para as zonas
    2. Nome da zona
    3. Área Medida
    4. Propriedades Sup_Req_Tipo e Sup_Req_Tipo_Verificación
    5. Guarde o Esquema clicando em Ok.

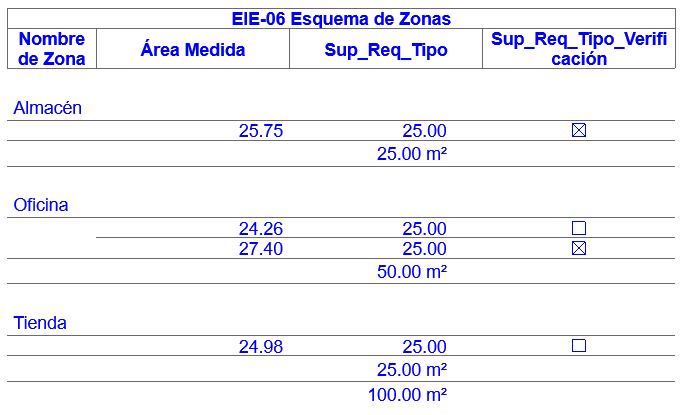

    6. E veremos o esquema gerado semelhante ao seguinte, onde se verá a área medida das Zonas em comparação com a área exigida pelo projeto, e quais cumprem as exigências do projeto.




Resolução de problemas comuns

Problema detetado Causa provável Ação sugerida
Todos os resultados mostram FALSO As superfícies exigidas não estão definidas Verificar e atribuir corretamente os valores exigidos
Algumas zonas não aparecem Falta de classificação como Zona Rever a configuração do elemento
A propriedade não aparece no esquema A propriedade não foi incluída Adicionar Verificación_Superficie como campo visível no esquema



Ficheiro de exemplo:

Pode transferir um ficheiro de projeto de amostra onde foi configurado corretamente um Mapa Interactivo com uma propriedade personalizada que contabiliza elementos por unidades:
