Como mapear os atributos dos elementos entre o Archicad e os ficheiros DXF/DWG? Mapeamento de Canetas e Cores

Tempo de leitura: 4 min.

Quando se colabora entre os programas CAD e o Archicad utilizando ficheiros DXF/DWG, é fundamental garantir que os atributos dos elementos entre os programas estão mapeados corretamente para uma colaboração bem-sucedida.

Configurar o mapeamento das Canetas e Cores dos elementos é um aspeto importante do projeto colaborativo, porque:

  1. As Canetas e Cores entre o Archicad e os programas CAD costumam ter definições diferentes.
  2. Uma conversão incorreta das Canetas e Cores dos elementos pode causar uma interpretação incorreta entre os colaboradores do projeto.



Mapear Canetas e Cores

Para mapear as Canetas e Cores dos elementos do Archicad para os ficheiros DXF-DWG:

  1. Siga as indicações de Como mapear os atributos dos elementos entre o Archicad e os ficheiros DXF/DWG? DXF/DWG como template de mapeamento – Centro My SIMBIM
  2. Vá a: Ficheiro > Interoperabilidade > DXF-DWG > Definições de Tradução DXF-DWG.
  3. Selecione a configuração do tradutor DXF-DWG a duplicar.

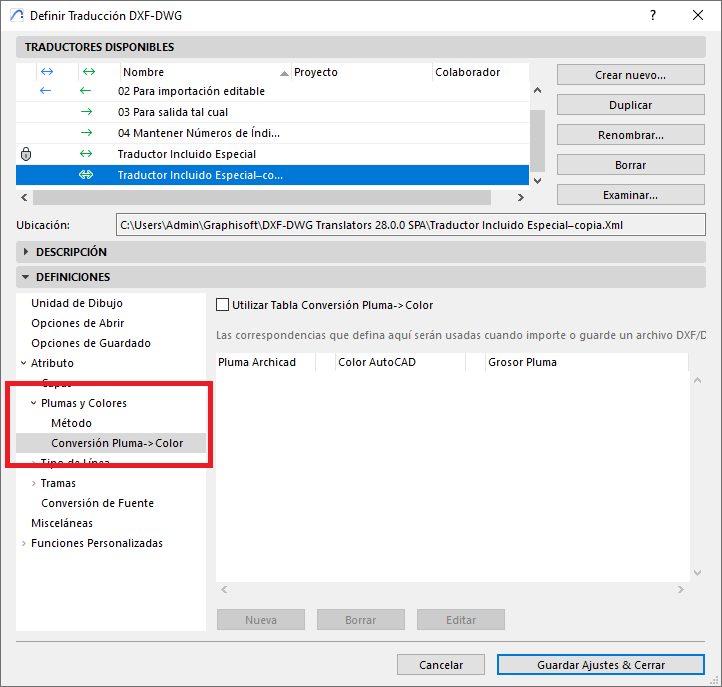

  4. Na janela de diálogo de Definir Tradução DXF-DWG, vá a Definições > Atributo e clique em Canetas e Cores.

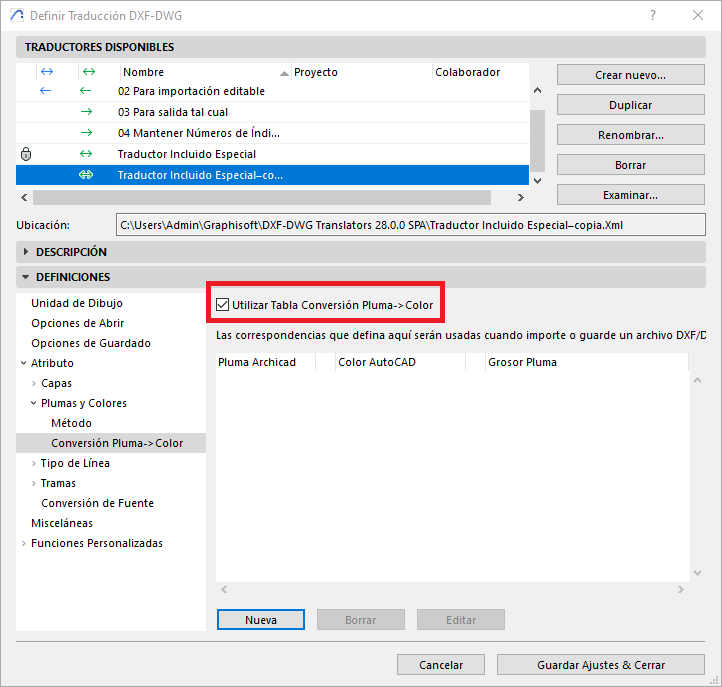

  5. Ative a opção Utilizar Tabela de Conversão Caneta -> Cor.

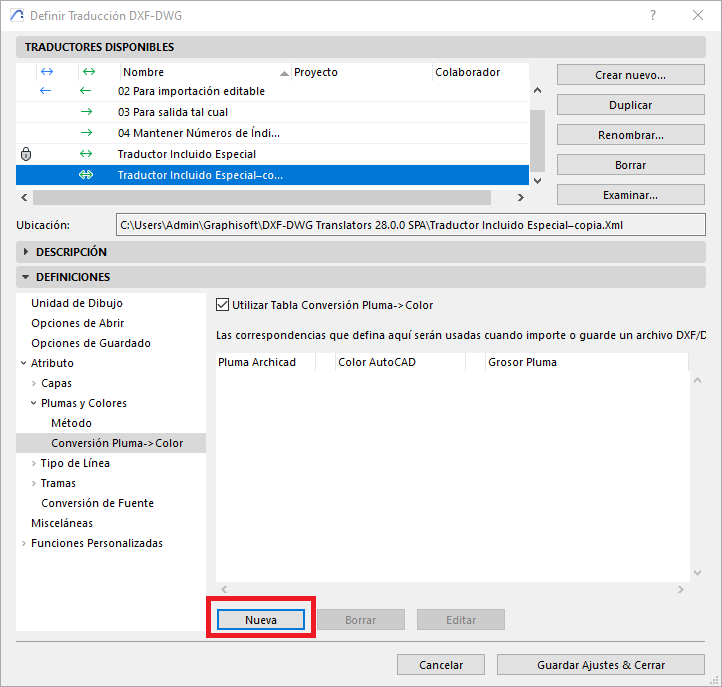

  6. Clique em Nova.

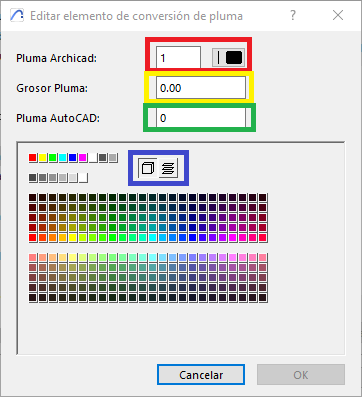

  7. Na janela de diálogo de Editar elemento de conversão de caneta, em:
    Caneta Archicad (vermelho): selecione a Caneta (índice) do Archicad.
    Espessura da Caneta (amarelo): selecione a Espessura da Caneta correspondente do AutoCAD.
    Caneta AutoCAD (verde): selecione a Caneta (índice / cor) no AutoCAD.
    BYBLOCK / BYLAYER (azul): selecione se a Caneta no AutoCAD será aplicada por Bloco ou por Camada no AutoCAD.



  8. Repita este processo para cada Caneta que precise de mapear do Archicad para o programa CAD.
  9. Guarde a configuração clicando em Guardar Definições & Fechar.



Sugestões:

  1. Não edite as configurações originais dos Tradutores DXF-DWG que vêm por defeito com a instalação do programa.
  2. Crie duplicados das configurações personalizadas dos Tradutores DXF-DWG até obter a configuração pretendida.
  3. Os elementos do projeto no Archicad são os que controlam as Canetas e como estas aparecerão nas Vistas e Plantas do projeto, enquanto nos programas CAD são normalmente as camadas que controlam as Canetas e as espessuras dos elementos localizados nas Camadas.
  4. Lembre-se de que no Archicad costuma trabalhar-se sobre um fundo claro (branco), e nos programas CAD sobre um fundo (escuro), pelo que todas as Canetas de cor preta no Archicad corresponderão a Canetas de cor branca nos programas CAD.

Recomendamos também consultar os seguintes recursos para compreender melhor como aplicar o mapeamento das cores de forma eficaz entre o Archicad e os programas CAD no contexto e com as ferramentas disponíveis:

Seguindo estes passos e incorporando estas sugestões, pode configurar o mapeamento das Canetas entre o seu projeto Archicad e os ficheiros DXF-DWG (importados ou exportados) com os colaboradores do projeto.
