Criação automática de Sistemas de Isolamento Térmico pelo Exterior (SATE) no Archicad

O que é o SATE?
Sistema de Isolamento Térmico pelo Exterior

A humidade, a condensação e as pontes térmicas podem gerar dois grandes problemas para os edifícios, bem como para a nossa vida no seu interior. O primeiro é o dano causado pela condensação e, consequentemente, o desenvolvimento de fungos. Efetivamente, ninguém gosta deles, mas, além disso, podem causar graves problemas respiratórios e de saúde às pessoas que vivem no edifício. O segundo são as perdas energéticas do edifício, que se traduzem numa maior procura de aquecimento no inverno e/ou de arrefecimento no verão. Naturalmente, podemos resolver estes problemas com um plano de renovação do edifício centrado no isolamento e no consumo energético, mas que lhe parece poder adotar medidas preventivas?

Para evitar uma perda significativa de tempo e dinheiro em trabalhos de reabilitação e renovação, podemos, em alternativa, pensar em sistemas SATE (Sistema de Isolamento Térmico pelo Exterior). O sistema SATE oferece uma metodologia de aplicação do isolamento pelo exterior que permite proteger e isolar a envolvente dos edifícios. Também ajuda a alcançar o conforto interior desejado. A aplicação do isolamento exterior implica um aumento da resistência térmica da parede, que bloqueia a humidade exterior e permite a passagem do vapor de água. Deste modo, elimina-se ou reduz-se significativamente o risco de aparecimento de condensações. Em geral, o sistema SATE oferece uma série de benefícios para a envolvente do edifício e melhora o desempenho do composto exterior e o consumo energético. Benefícios da utilização do SATE:

• Pontes térmicas: evita a criação desses pontos, geralmente em cantos ou encontros entre diferentes elementos, como entre paredes e lajes, onde se produzem infiltrações térmicas
• Condensações: o sistema posiciona o plano de condensação para o exterior, de forma que o edifício tenha uma boa ventilação e se evitem problemas de aparecimento de fungos
• Sustentabilidade e conforto: a ausência de perdas de energia traduz-se numa poupança económica e energética. Além disso, ao evitar as infiltrações frias no inverno e quentes no verão, cria-se uma maior sensação de bem-estar na habitação.

Criação automática de SATE em BIM

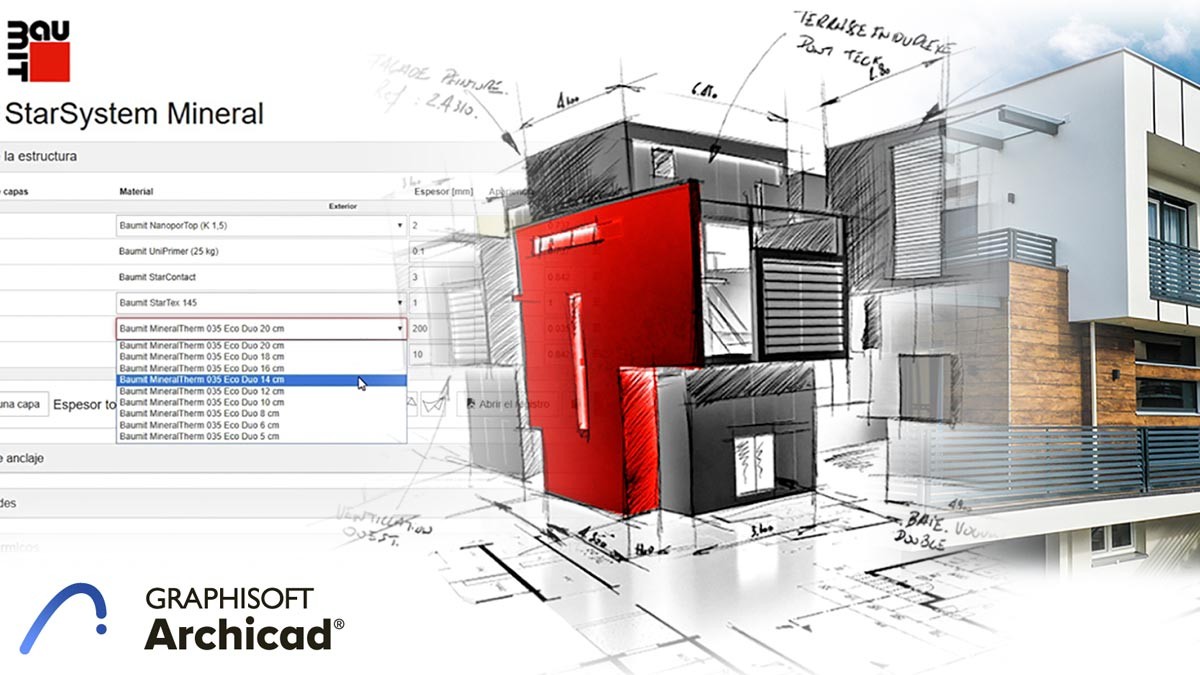

Todos sabemos que nas diferentes soluções de autoria BIM podemos criar compostos de SATE de forma rápida, como com a função de geração de compostos do Archicad. Desde o Archicad 17 (2013), o Archicad utiliza compostos personalizáveis com materiais de construção reais. O software inclui muitos materiais e compostos predefinidos, mas, com apenas alguns cliques para criar novos materiais de construção, é possível criar facilmente muitos compostos disponíveis no mercado. Além desta função padrão, a Empresa Baumit, conhecida internacionalmente pelas suas soluções de SATE, desenvolveu um add-on para diferentes soluções de autoria BIM (Archicad, Revit, Allplan). Este add-on permite aos utilizadores criar soluções construtivas baseadas em materiais reais do mercado (principalmente materiais da Baumit). Além disso, permite também gerar relatórios indicativos de conformidade com a ISO 13788.

Descarregar Baumit Tool para Archicad (Windows) Descarregar o Archicad

Porque é importante cumprir a ISO 13788? Como indicado nesta norma, a ISO 13788 "estabelece métodos de cálculo simplificados, que assumem que o transporte da humidade se realiza apenas por difusão de vapor e utilizam dados climáticos mensais". Isto significa que, com algumas fórmulas matemáticas e atenção a algumas recomendações da ISO 13788, é possível prevenir danos futuros através do controlo ou da monitorização da humidade dos compostos. Os métodos de cálculo simplificados da norma ISO 13788 permitem-nos estimar o estado dos compostos tendo em vista:

• Evitar o aparecimento dos fungos que dão esse aspeto húmido e insalubre às paredes.
• Evitar a condensação interna ou externa que dá esse aspeto húmido e insalubre às paredes.

Esta norma ISO tem em conta muitos fatores para assegurar que o composto cumpre um valor definido, como o tipo de desempenho do material, o ambiente, a envolvente ou o mês de construção. Caso o composto não seja adequado na avaliação da condensação intersticial, a norma fornece até exemplos de como o composto pode ser modificado para cumprir a norma. Um exemplo pode ser a utilização de uma barreira de vapor no interior de um composto, como um material impermeável que impeça a entrada da humidade na estrutura.

Embora o complemento limite os utilizadores a muitos produtos da Baumit, permite aos projetistas utilizar materiais reais e executar uma simulação sobre os compostos de construção utilizados nos seus projetos. Este complemento oferece a possibilidade de escolher entre vários materiais de construção existentes, como o isolamento, o betão, os adesivos, etc. Por exemplo, no Archicad, muitas dessas soluções construtivas podem ser descarregadas para a biblioteca do Archicad para serem utilizadas ou montadas dentro da ferramenta Baumit para criar compostos personalizados. Além dos compostos personalizados, com a ferramenta Baumit podemos utilizar muitos Sistemas de Isolamento Térmico pelo Exterior (SATE) que já existem no mercado. O melhor de tudo é que todos estes sistemas SATE (compostos) podem ser modificados de acordo com as necessidades do projeto. No vídeo seguinte poderá saber mais sobre este método com a ferramenta Baumit e o Archicad:

Em todo o caso, embora a ferramenta Baumit Tool gere relatórios sobre a conformidade com a ISO 13788, é importante sublinhar que este add-on não tem como objetivo gerar cálculos de condensações. Os relatórios fornecem informação útil para avaliar se os componentes escolhidos pelo utilizador para um determinado composto cumprem ou não os requisitos da ISO 13788.

Benefícios para os utilizadores do Archicad

Além de disporem de um amplo catálogo de materiais reais do mercado, bem como da possibilidade de gerar relatórios de desempenho técnico, a partir de agora tanto os utilizadores do Archicad como os clientes da Baumit podem tirar partido do suporte técnico oferecido pela BAUMIT (para SATE) ou pela SIMBIM (para BIM e Archicad). Por isso, temos o prazer de anunciar que, no verão de 2020, a SIMBIM Solutions (distribuidor da GRAPHISOFT) e a Baumit España assinaram um acordo de colaboração para apoiarem mutuamente os utilizadores finais.

Webinars
Baumit Tools para BIM e Archicad

• Webinar 1: 12 de novembro de 2020, das 17:00 às 18:00 CET
• Webinar 2: 26 de novembro de 2020, das 10:00 às 11:00 CET

Registo gratuito

Sobre a Baumit

A Baumit é uma empresa europeia fundada em 1988 na Áustria, com escritórios principais em 25 países, entre os quais se encontra a Baumit España. A Baumit é um fabricante de materiais de construção e de Sistemas de Isolamento Térmico pelo Exterior (SATE), que internacionalmente são conhecidos como Solução ETICS (External Thermal Insulation Composite Systems). O SATE é uma técnica de construção térmica para isolar paredes e é utilizado tanto em edifícios existentes como em edifícios novos. A Baumit desenvolveu um complemento de software (Baumit Tool) para as principais ferramentas de autoria BIM (Archicad, Revit e Allplan) para poder integrar sistemas SATE em projetos de arquitetura desenvolvidos em BIM.
