Como verificar o cumprimento dos requisitos do projeto no Archicad? Controlo de superfícies de espaços – Opção Semiautomatizada

Tempo de leitura: 5 min.

Uma equipa de projeto de arquitetura trabalha num projeto institucional com requisitos precisos sobre a superfície mínima para diferentes tipos de espaços: escritórios, salas técnicas, corredores, entre outros. Durante o desenvolvimento, os valores de referência podem mudar por decisões do cliente ou por normas atualizadas.

Em vez de verificar manualmente o cumprimento, a equipa decide implementar no Archicad um método automatizado que permita registar as superfícies exigidas, calculá-las dinamicamente por tipo de espaço e compará-las diretamente com o que foi modelado. Esta solução proporciona rastreabilidade, flexibilidade perante alterações e poupança de tempo nas revisões.

Recomendamos também que consulte os seguintes recursos antes de continuar com este artigo:

Público-alvo

Equipas técnicas, modeladores BIM, coordenadores de projeto e pessoal de controlo de qualidade que utilizem o Archicad para validar requisitos de superfícies.



Requisitos prévios

  • Archicad 25 ou posterior
  • Projeto com Zonas modeladas e classificadas corretamente
  • Conhecimentos básicos sobre Propriedades personalizadas e Mapas Interactivos



Passos da Solução

  1. Criar um novo grupo personalizado de Propriedades:
    O objetivo do Grupo de Propriedades é facilitar a gestão das Propriedades do projeto.
    1. Ir a Opções > Gestor de Propriedade.

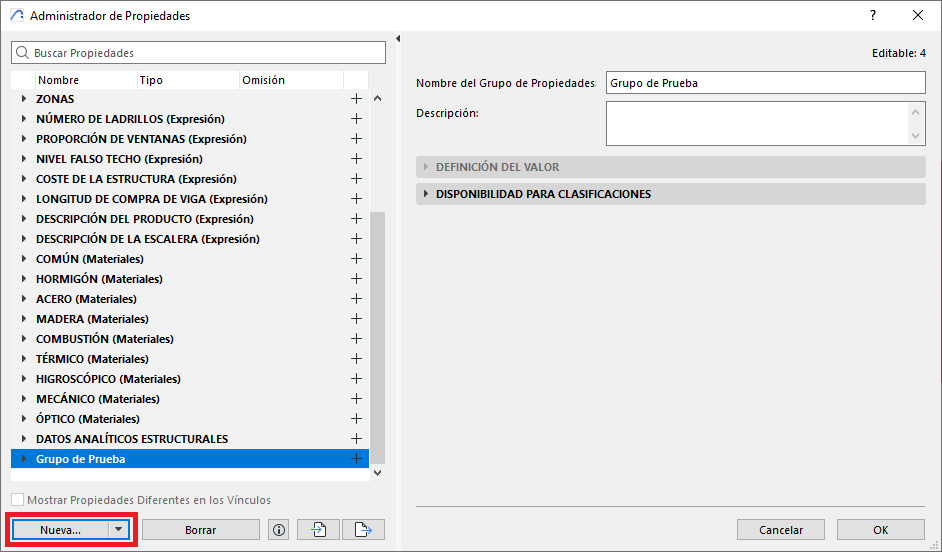

    2. Na caixa de diálogo do Gestor de Propriedade, clicar em Nova...

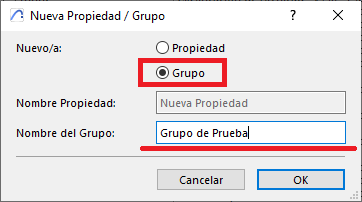

    3. Na caixa de diálogo de Nova Propriedade / Grupo, selecionamos Grupo e atribuímos-lhe um nome descritivo, por exemplo "Grupo de Prueba”



  2. Criar propriedades por tipo de espaço:

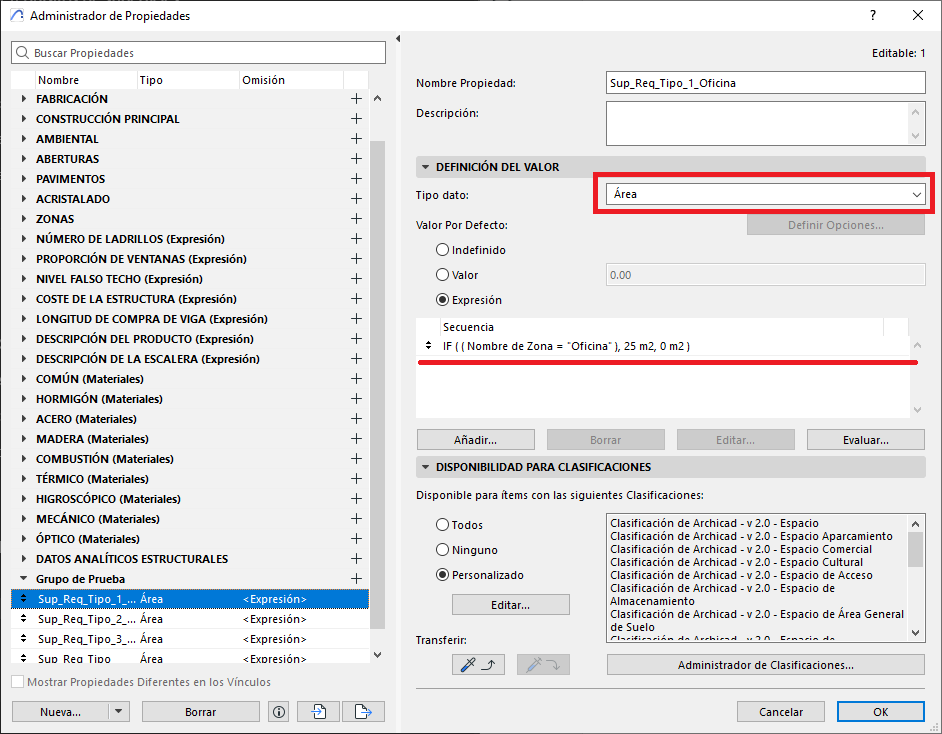

    Para cada tipo de espaço, criar uma Propriedade personalizada que reflita a sua superfície exigida (ver foto de exemplo):
    • Nome sugerido: Sup_Rq_Tipo_{NombreDelEspacio}
    • Tipo de dados: Área
    • Expressão:
      IF({Zona/Nombre de Zona} = "Nome do espaço"; valor exigido em m²; 0 m²)

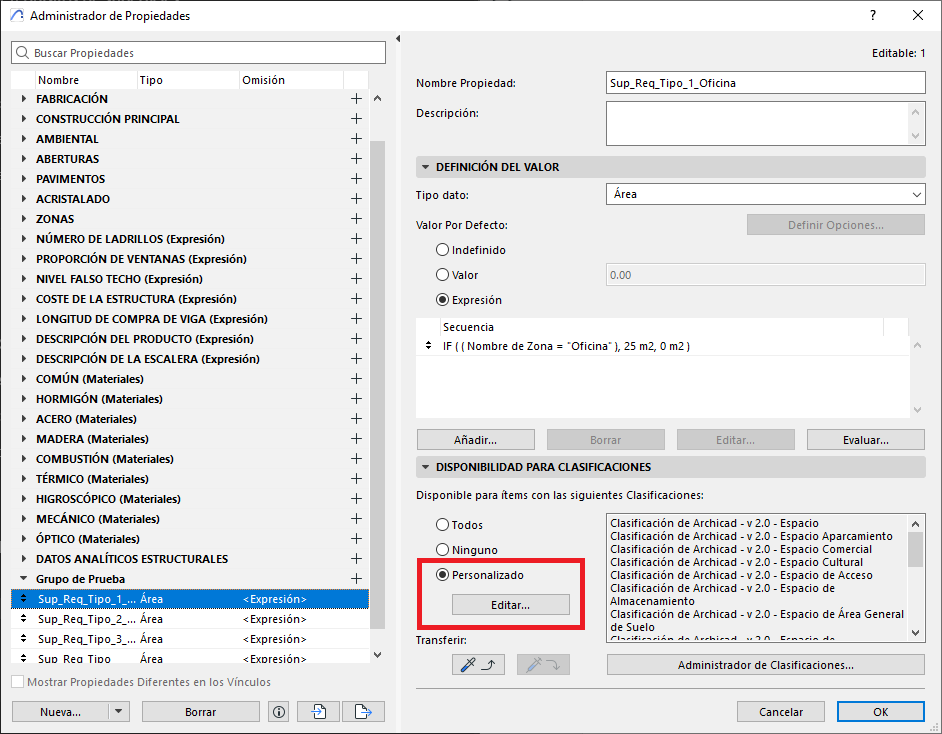

    • Na secção Disponibilidade Para Classificação, selecionamos a opção Personalizado e clicamos em "Editar".

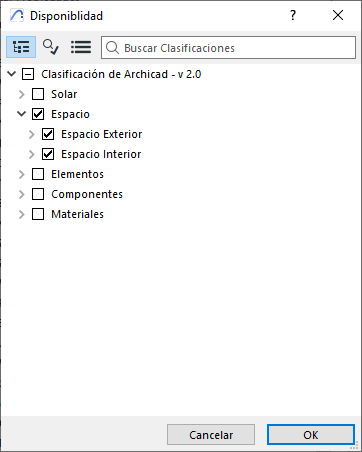

    • Na caixa de diálogo de Disponibilidade, selecionamos Espaço (para tornar a propriedade disponível para todas as zonas).

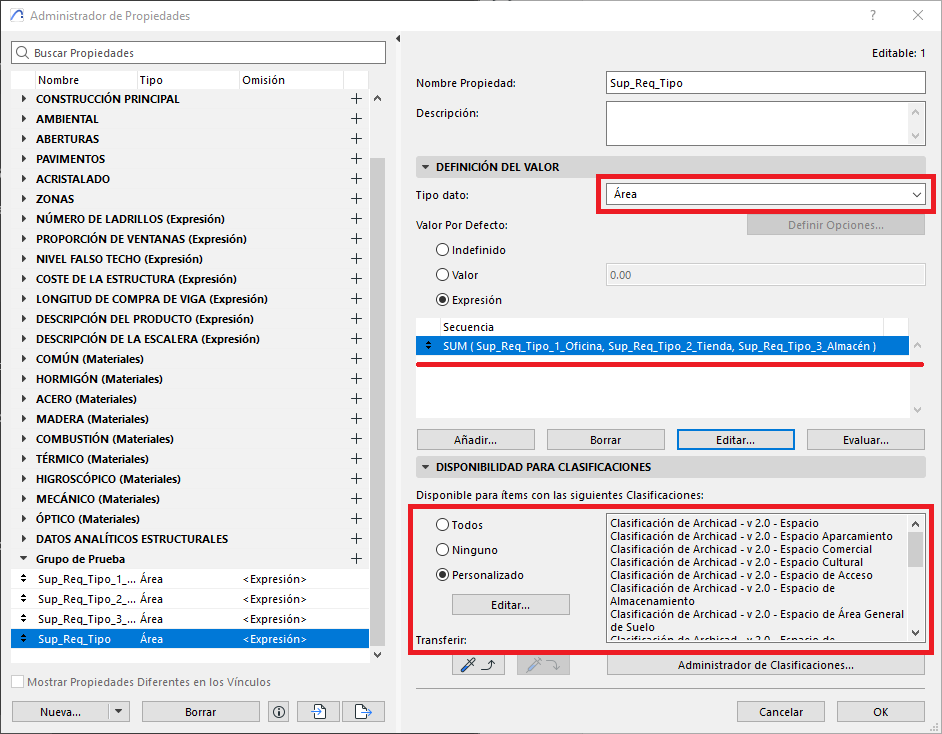

  3. Criar a Propriedade de soma total:
    • Nome sugerido: Sup_Req_Tipo
    • Tipo de dados: Área
    • Expressão:
      SUM ( {Todos os tipos de espaços recém-criados} )
    • Classificação: Espaço



  4. Criar um Mapa Interactivo:
    1. Abra a palete do Navegador do projeto: Janelas > Paletes > Navegador.
    2. Clique com o botão direito sobre o Esquema e selecione a opção Abrir ou Abrir num Novo Separador.

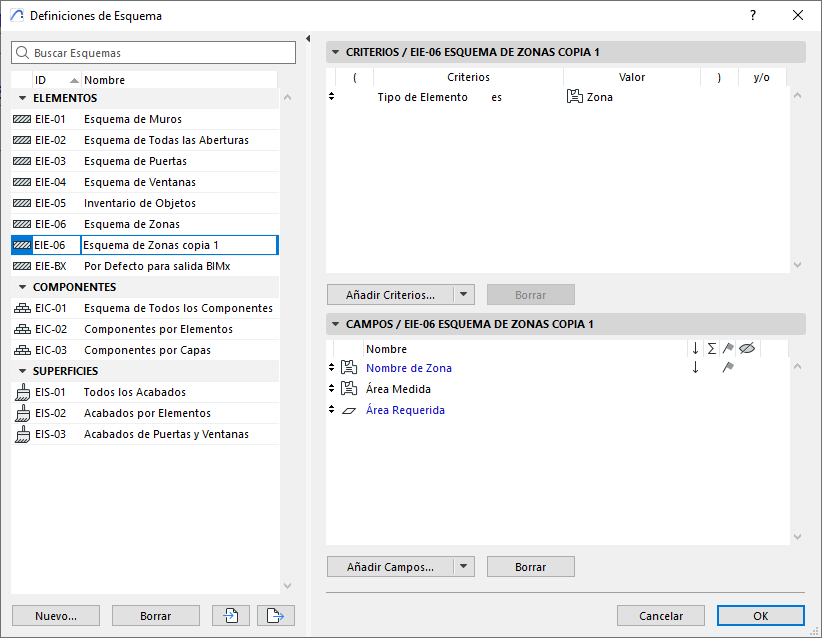

    3. Abrir-se-á a caixa de diálogo Definições de Esquema e criamos o esquema com o Tipo de Elemento "Zona", com os seguintes campos:
      • Nome da zona
      • Área Medida
      • Propriedades Sup_Req_Tipo



    4. Guarde o Esquema clicando em Ok.

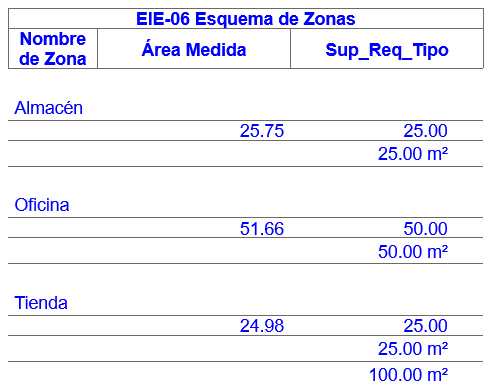

    5. E veremos o esquema gerado, semelhante ao seguinte, onde se verá a área medida das Zonas em comparação com a área exigida pelo projeto.



  5. Visualizar e analisar:

    • Comparar a área modelada com as áreas exigidas

    • Detetar rapidamente se os requisitos estão a ser cumpridos ou se existem desvios.



Resolução e análise

A equipa pode agora ajustar os requisitos de forma centralizada, modificando os valores das Propriedades personalizadas. O Mapa Interactivo atualiza-se em tempo real, permitindo iterações ágeis e evitando erros derivados de cálculos manuais.



Resolução de problemas

  • Verificar que as zonas estão corretamente delimitadas por paredes ou outros elementos e que o método de cálculo de área é o adequado.
  • Verificar a classificação correta como “Espaço” nos elementos Zona.

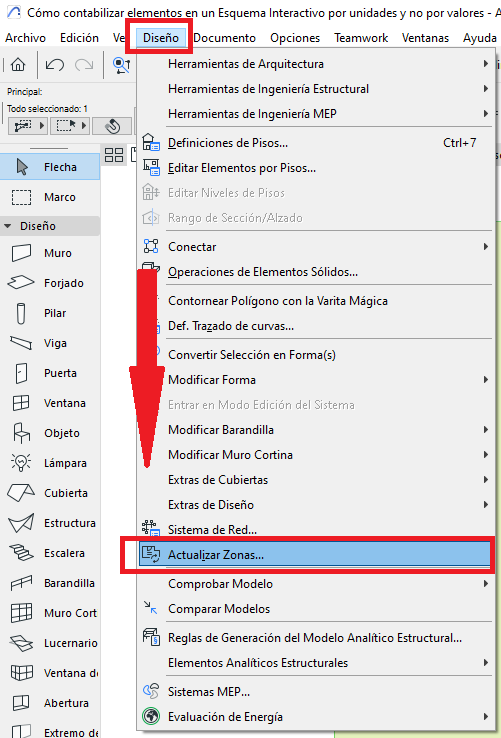

  • Se os valores de superfície não se atualizarem, utilizar Modelação > Actualizar Zonas.




  • Confirmar a coincidência exata nos nomes de zona definidos nas expressões

  • Assegurar que todas as propriedades estão disponíveis para o tipo de elemento adequado



Ficheiro de exemplo:

Pode transferir um ficheiro de projeto de amostra onde foi configurado corretamente um Mapa Interactivo com uma propriedade personalizada que contabiliza elementos por unidades:



Dica do consultor

Manter uma estrutura de nomes clara e uniforme nas propriedades permite que qualquer membro da equipa entenda e edite facilmente os valores. Em projetos grandes, agrupar tipos de espaço ou utilizar templates pode reduzir a complexidade.
