Vãos de arquitetura vs vãos de engenharia no ARCHICAD 23

Nova ferramenta Abertura para os vãos estruturais no ARCHICAD 23

No ARCHICAD 23, podemos utilizar uma nova ferramenta para colocar aberturas em elementos resistentes. Esta ferramenta permite que arquitetos e engenheiros troquem facilmente dados sobre aberturas em elementos estruturais, como vigas ou paredes resistentes, embora, por razões lógicas, não seja aplicável aos pilares. Agora, quando os arquitetos tiverem de prever os espaços de passagem de instalações, poderão marcá-los no seu modelo com esta nova ferramenta. Estes vãos estruturais poderão depois ser utilizados como referência nos modelos de estruturas e de instalações.

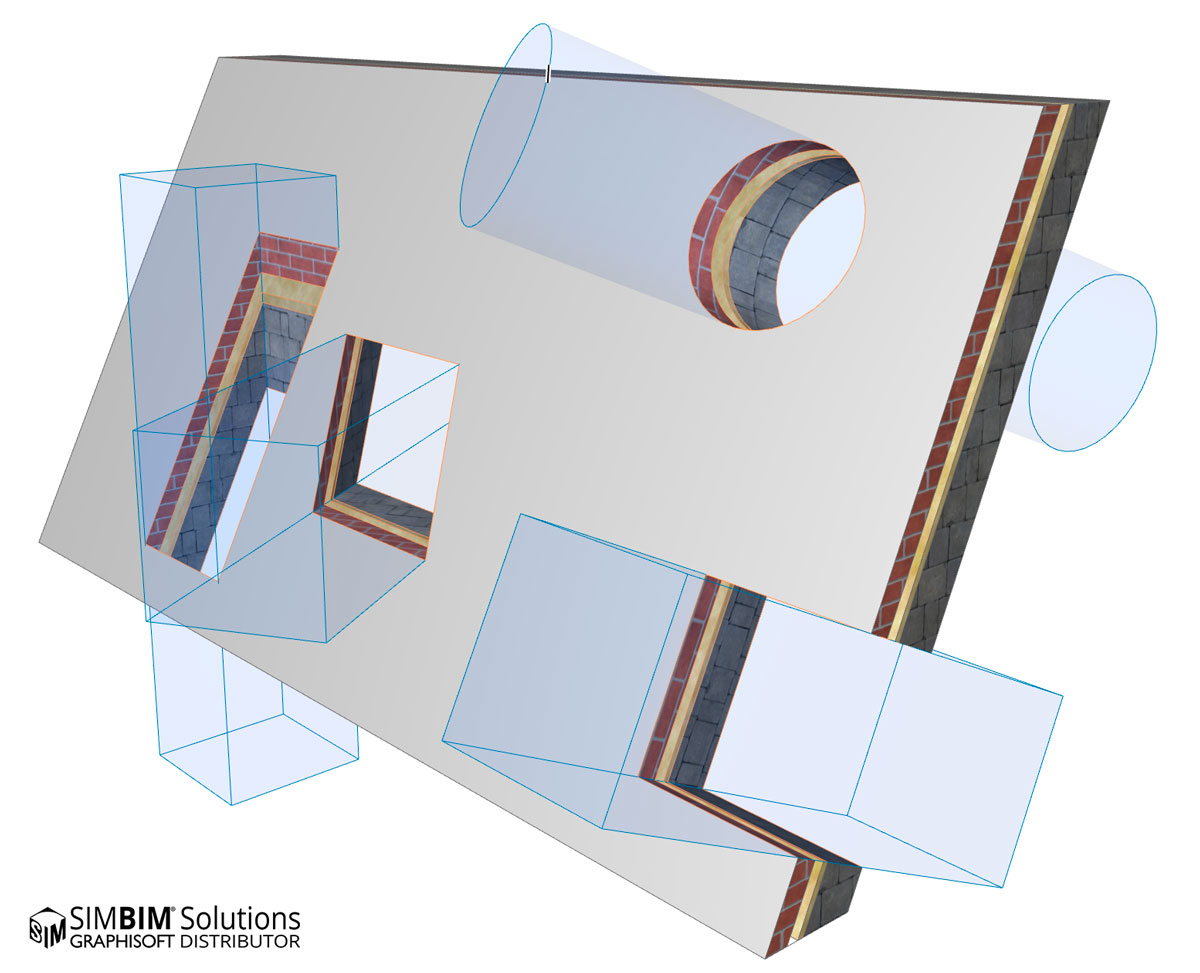

Esta nova ferramenta Abertura é diferente das aberturas associadas às portas ou janelas, que estão ligadas unicamente às paredes. Com a nova ferramenta Abertura, é possível gerar vãos que “atravessem” múltiplos elementos, e não necessariamente do mesmo tipo, como paredes, lajes, vigas e terrenos. Estes vãos constituem elementos BIM independentes, com a sua própria classificação e propriedades, que podem ser etiquetados e listados no ARCHICAD ou noutras aplicações openBIM através de IFC.

Vãos de arquitetura vs vãos de engenharia

Para esclarecer os casos de utilização desta nova e incrível ferramenta, gostaria de explicar (para quem não saiba) as diferenças entre os vãos de arquitetura e os de engenharia. Todos sabemos que um modelo BIM típico tem dois tipos de aberturas ou vãos:

1. Vãos de arquitetura: as portas e janelas são as aberturas de arquitetura mais conhecidas, incluindo também os vãos de passagem. Este tipo de vãos é feito nas paredes; por isso, no ARCHICAD é necessário associá-los a estes elementos.
2. Vãos de engenharia: ao contrário dos vãos de arquitetura, os vãos de engenharia destinam-se à passagem de condutas, tubagens e até comunicações verticais, como escadas e elevadores. Estes vãos são, em geral, desenhados pelas engenharias ou pela equipa de arquitetura em diferentes fases do projeto. Em qualquer caso, seja quem for que os desenhe, têm de ser validados por todas as disciplinas. É para isto que nos serve a nova ferramenta Abertura do ARCHICAD 23!

Um processo de trabalho simples com IFC para gerir as aberturas de engenharia (openBIM)

É muito provável que quem define a passagem das instalações seja a equipa de engenharia, com um volume ou elemento indeterminado (Proxy) no modelo. Para comunicar estes vãos às outras engenharias e à equipa de arquitetura, podem exportar a informação em IFC e atribuir-lhe um atributo específico chamado “Provision for Voids”, em castelhano previsión para huecos. Este atributo permitirá que, quando a equipa de arquitetura importar o IFC no ARCHICAD, possa filtrar estes elementos (pois o ficheiro IFC poderá conter mais elementos) graças a esse atributo e, com a nova opção “Crear huecos a partir de Elementos Constructivos”, gerar automaticamente cada um destes vãos, com a respetiva representação em 2D!

Gravei um pequeno vídeo para lhe mostrar rapidamente as duas formas de gerar vãos com a nova ferramenta:

Se gostou desta publicação, pode deixar-nos os seus comentários, a sua opinião ou simplesmente dizer-nos se lhe foi útil.
