Porque é que o Preenchimento de Corte do Material de Construção não aparece na Vista 3D Cortada?

Tempo de leitura: 8 min.

Uma das questões mais frequentes que recebemos como suporte técnico é:
“Porque é que não se vê o preenchimento de corte dos materiais na minha vista 3D cortada?”

Este problema está normalmente relacionado com configurações específicas dentro do Archicad. De seguida, explicamos as possíveis causas e como as resolver no Archicad.

Causa 1: O material de construção não tem preenchimento de corte atribuído

Cada Material de Construção deve ter um “Preenchimento de Corte” definido.

Como verificar?

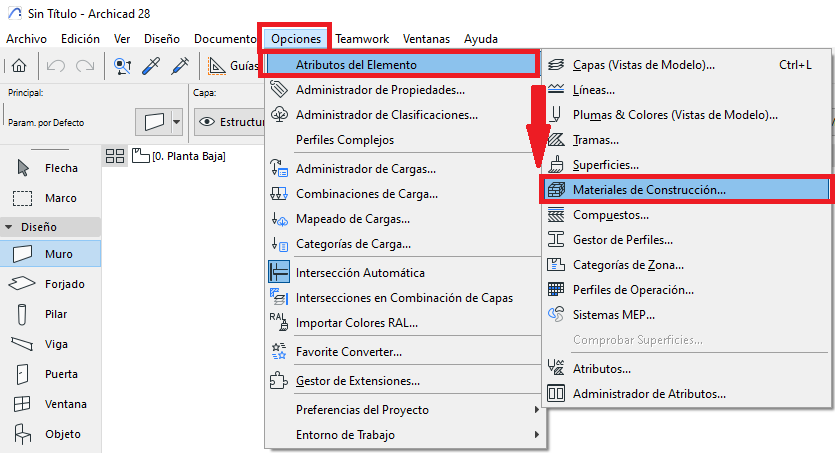

1. Ir a Opções > Atributos do Elemento > Materiais de Construção.

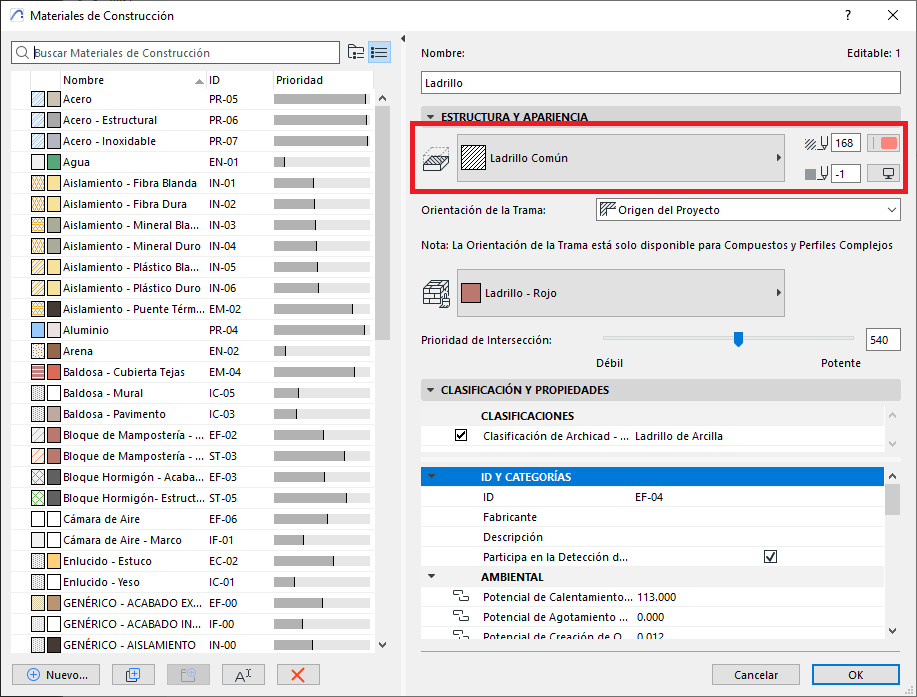

2. Na caixa de diálogo de Materiais de Construção, selecionar o material em causa.
3. Rever o campo Preenchimento de Corte: certifique-se de que não está em branco nem com “—”.



4. Definir um preenchimento (por exemplo, “Betão”, “Tijolo”) e ajustar as canetas de linha e de fundo.

Causa 2: O motor 3D não permite hachuras vetoriais

As hachuras (preenchimentos) em cortes 3D exigem a ativação do motor vetorial e da respetiva opção específica.

Como verificar?

1. Ir à vista 3D cortada.

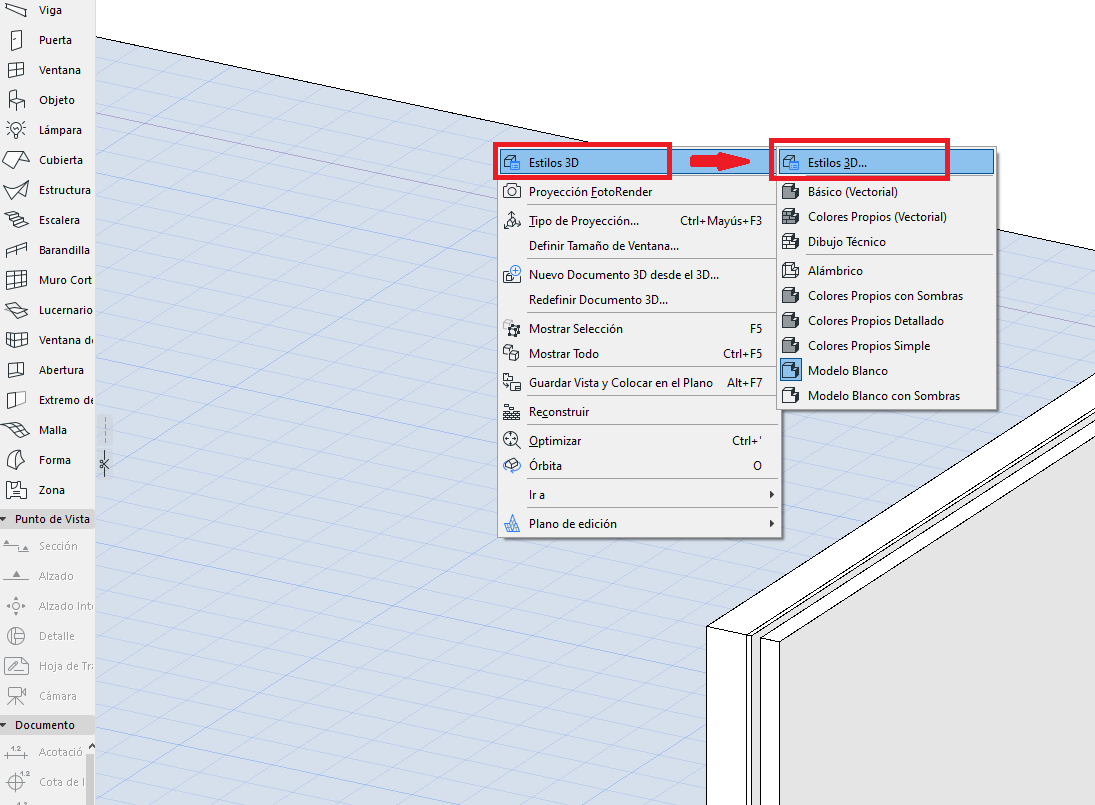

2. Abrir a palete de Estilos de Modelo 3D, clicando com o botão direito do rato numa área livre da vista 3D.

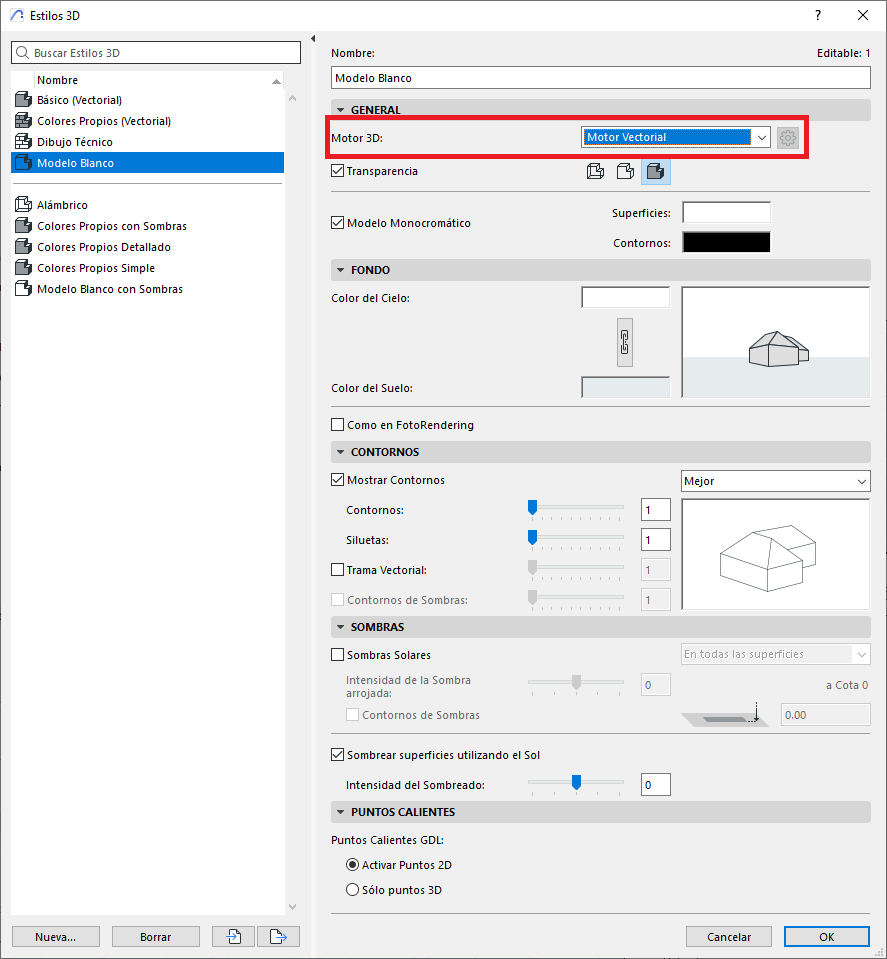

3. Na caixa de diálogo Estilos 3D, verifique se o estilo utilizado está a utilizar o "Motor Vetorial".

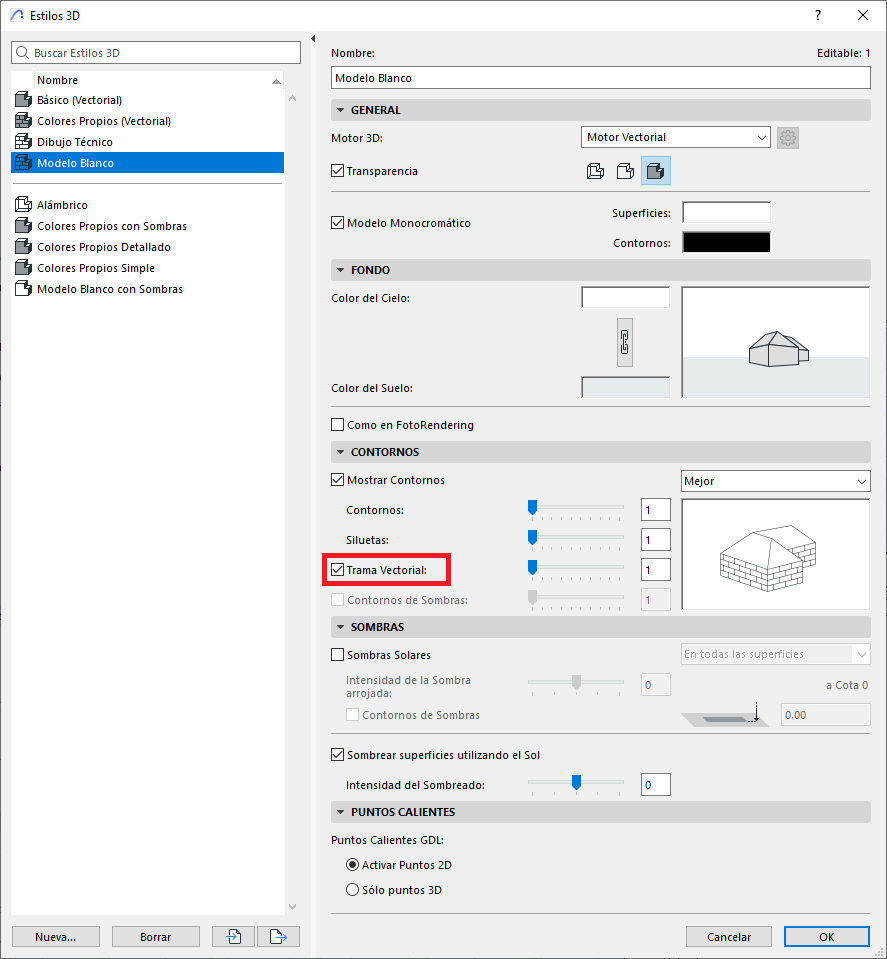

4. Verificar se a opção Trama Vetorial está ativada.




Causa 3: A vista de corte ou documento 3D está a substituir o aspeto do corte

Em vistas do tipo Corte, Alçado ou Documento 3D, o aspeto do modelo pode estar definido para mostrar uma cor ou preenchimento uniforme.

Como verificar?

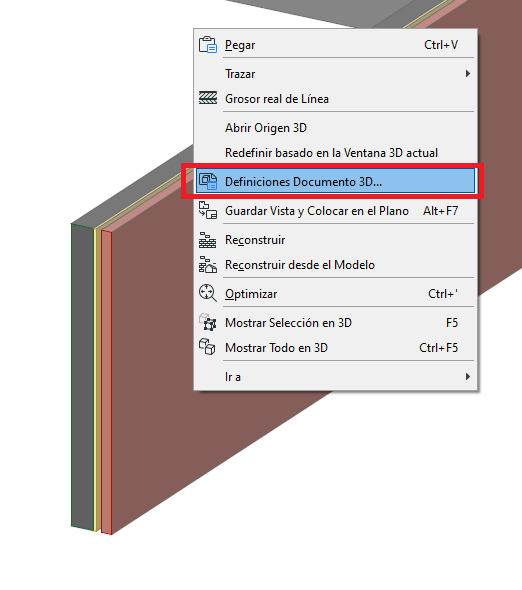

1. Clicar com o botão direito na vista, no navegador.

2. Selecionar Definições do Documento 3D/Corte/Alçado.

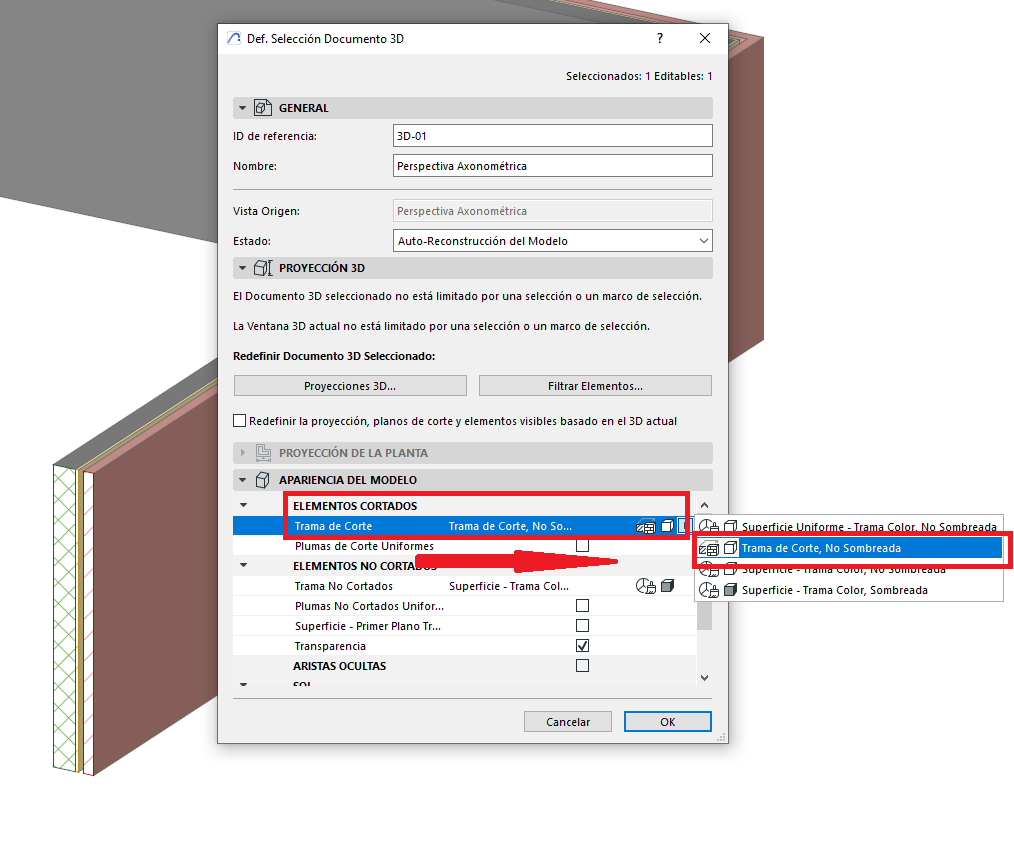

3. Na secção Aparência do Modelo > Elementos Cortados, selecionar Trama de Corte, Sem Sombreamento.





Causa 4: O elemento tem uma substituição de superfície ativa

Alguns elementos podem ter ativada uma superfície personalizada que impede a visualização do material de construção.

Como verificar?

1. Selecionar o elemento (parede, laje, pilar, etc.).

2. Abrir a caixa de Definições do Elemento, premindo Ctrl+T no teclado.

3. Ir ao painel Modelo.

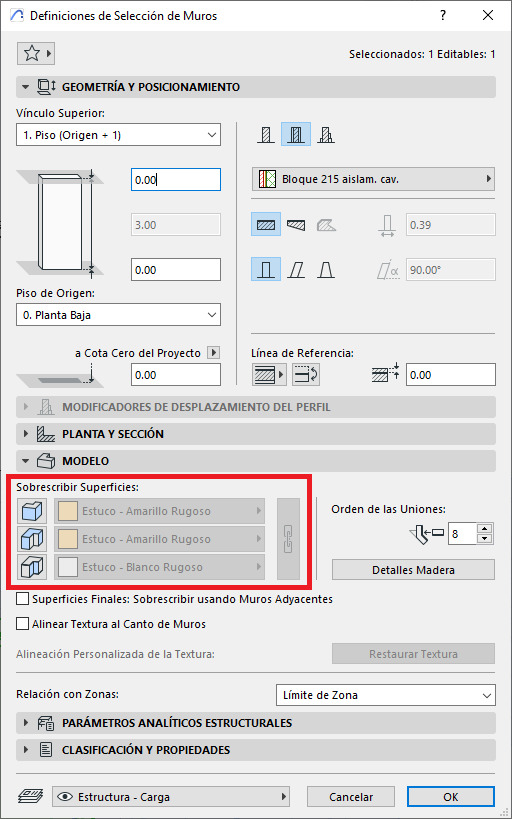

4. Verificar se a opção Substituir Superfícies está assinalada.





Se assim for, desativá-la ou escolher uma superfície que permita a visualização do volume cortado.

Dica Profissional

Crie uma nova vista do tipo Documento 3D com o recorte ativo para ver em tempo real como as alterações afetam os preenchimentos de corte. Esta vista mostra de forma mais precisa o que será impresso ou documentado.

Conclusão
Quando o preenchimento de corte não aparece na vista 3D, normalmente deve-se a:

1. Materiais sem preenchimento de corte
2. Motor de representação 3D não configurado corretamente
3. Substituições ativas na vista ou nas opções de modelo
4. Substituições de superfície nos elementos

Certifique-se de que revê cada um destes pontos para repor corretamente a visualização pretendida.
