Por que não consigo ligar o equipamento MEP ao percurso no Archicad?

Se não conseguir ligar um equipamento MEP a um percurso de tubagens, normalmente deve-se ao facto de o elemento estar definido como Objeto em vez de Equipamento, de o Sistema MEP não coincidir ou de o objeto não estar corretamente preparado para MEP.

Sintomas

• O percurso chega ao elemento, mas não se liga.
• O elemento está no modelo, mas não responde como um equipamento MEP.

Causa

Este problema costuma dever-se a uma destas situações:

• O elemento está colocado como Objeto e não como Equipamento.
• O Sistema MEP definido na ligação do equipamento não coincide com o do percurso.
• O elemento é personalizado e não está corretamente preparado para funcionar como objeto MEP válido.

Solução

Passo 1: Verificar se o elemento está como Objeto ou como Equipamento

Nota: Muitos elementos compatíveis com MEP são inseridos inicialmente como Objeto. Para funcionarem corretamente como equipamento MEP, devem estar definidos como Equipamento.

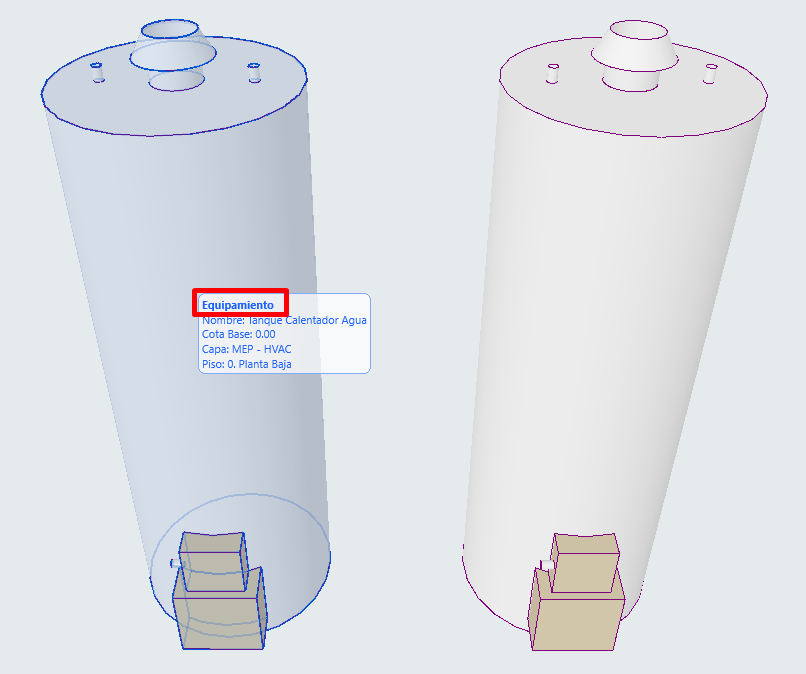

• Selecione o elemento no modelo.

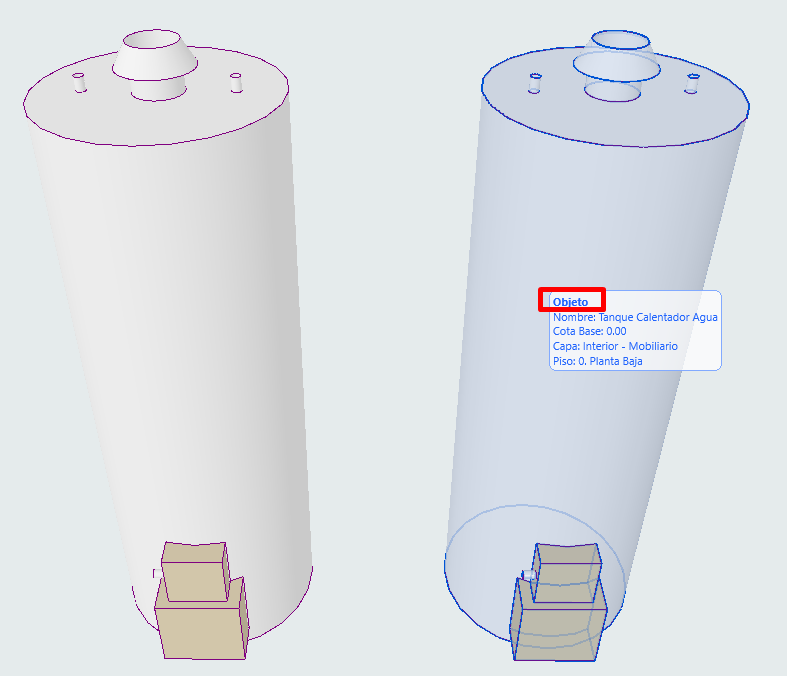

• Verifique se está definido como Objeto.

• Se for esse o caso, altere-o para Equipamento a partir do menu de contexto.



Depois de convertido em Equipamento, tente novamente ligar o percurso de tubagens.

Passo 2: Rever o Sistema MEP na ligação do equipamento

Nota: Não basta rever o sistema do percurso. Também é necessário definir o Sistema MEP na própria ligação do equipamento dentro das suas definições.

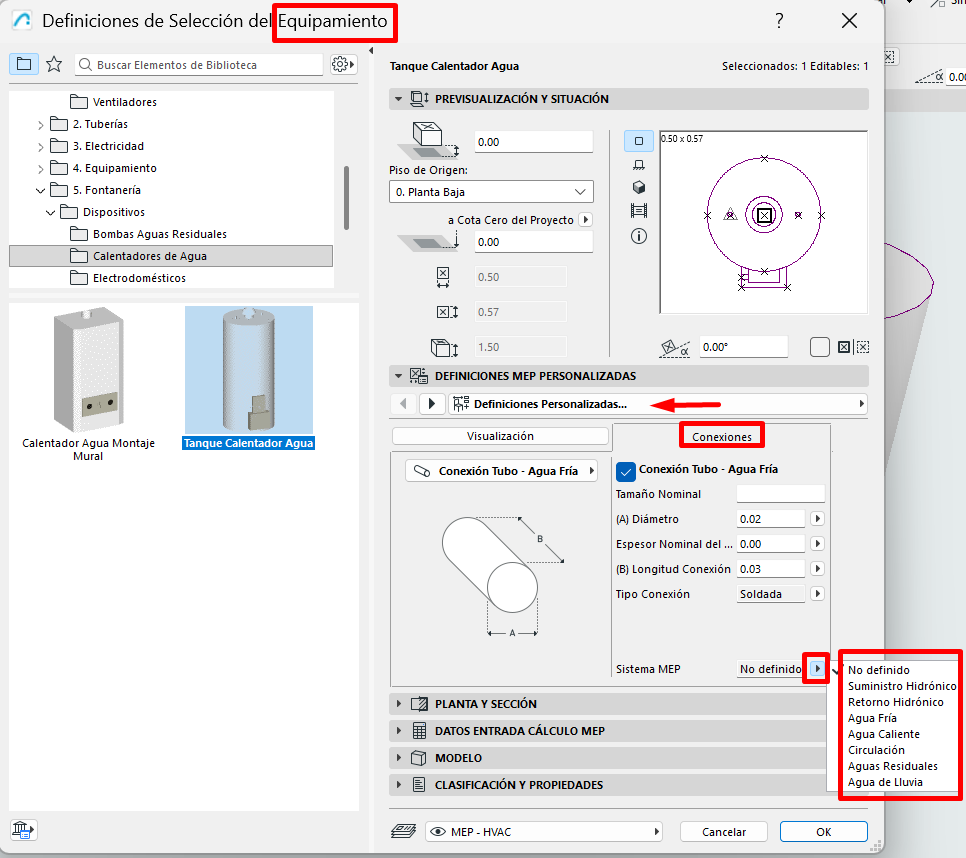

• Abra as Definições do Equipamento.
• Vá a Definições MEP personalizadas.
• Entre em Ligações.
• Localize o campo Sistema MEP da ligação.
• Selecione o sistema correto, por exemplo Água Fria, Água Quente, Retorno Hidrónico ou outro conforme o caso.

Se a ligação estiver em Não definido ou com um sistema incorreto, o percurso pode não se ligar corretamente.

Passo 3: Se o elemento for personalizado, substitua-o se necessário

Se o objeto não permitir converter-se em Equipamento ou não responder como um elemento MEP, é provável que não seja adequado para este tipo de ligação.

• Verifique se o elemento provém de uma biblioteca preparada para MEP.
• Se não for esse o caso, substitua o objeto por um elemento preparado para MEP.
• Volte a testar a ligação com o novo equipamento.

Recomendação visual: Mostrar Ligações MEP Abertas

Para rever visualmente extremos e ligações de percursos e equipamento sem fechar, ative:

Visualização > Opções de Visualização no Ecrã > Ligações MEP Abertas

Esta opção pode ajudá-lo a verificar rapidamente se o elemento está a mostrar ligações MEP reconhecidas pelo Archicad.

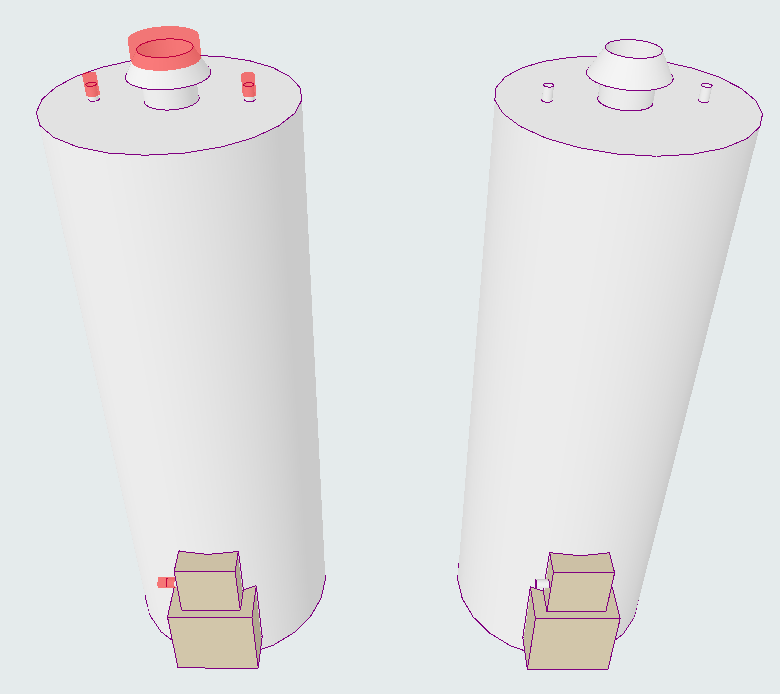

Num elemento definido como Equipamento, as ligações abertas podem mostrar-se visualmente sobre o modelo. Em contrapartida, se o mesmo elemento estiver como Objeto, essas ligações não se mostrarão, ainda que o elemento seja igual.

Na imagem anterior, o elemento da esquerda mostra a ligação aberta destacada, o que indica que o Archicad a está a reconhecer como uma ligação MEP visível. O elemento da direita, por estar como Objeto, não mostra essa mesma indicação visual.

Nota: Esta opção é apenas uma ajuda visual. Não ativa nem bloqueia a ligação por si só, mas pode servir como pista rápida para detetar se o elemento está a ser reconhecido como Equipamento MEP e se tem ligações visíveis abertas.
