O que são as Opções de Vista de Modelo no Archicad?

Tempo de leitura: 4 min.

Muitos utilizadores do Archicad descobrem que o mesmo modelo pode parecer diferente consoante a vista selecionada: as paredes podem mostrar mais ou menos detalhe, os objetos de mobiliário podem parecer esquemáticos ou realistas, e certos elementos podem até não ser apresentados. Isto não se deve a erros de modelação, mas à utilização de um poderoso sistema de representação gráfica chamado Opções de Vista de Modelo.

Público-alvo

Este artigo destina-se a utilizadores do Archicad de todos os níveis que pretendem controlar a forma como os elementos do modelo são representados graficamente sem alterar a sua geometria ou configuração construtiva.

Requisitos prévios

• Ter o Archicad aberto com um projeto ativo.

• Acesso ao Navegador e ao conjunto de vistas do projeto.

• Conhecimento básico do ambiente de trabalho no Archicad.

O que são as Opções de Vista de Modelo?

As Opções de Vista de Modelo (Model View Options, MVO) são configurações que controlam a forma como certos elementos do modelo são representados graficamente em vistas específicas. Estas opções permitem alterar a aparência visual de elementos como paredes, pilares, vigas, escadas, guardas, objetos 2D/3D e perfis compostos, sem modificar as suas propriedades físicas ou geométricas.

As Opções de Vista de Modelo são especialmente úteis para:

• Preparar documentos técnicos com simbologia simplificada.
• Gerar vistas realistas para apresentações ou revisões com clientes.
• Acelerar o desempenho gráfico através de vistas esquemáticas.
• Estabelecer consistência visual entre diferentes plantas do projeto.

Localização na Interface

As Opções de Vista de Modelo podem ser configuradas de duas formas principais:

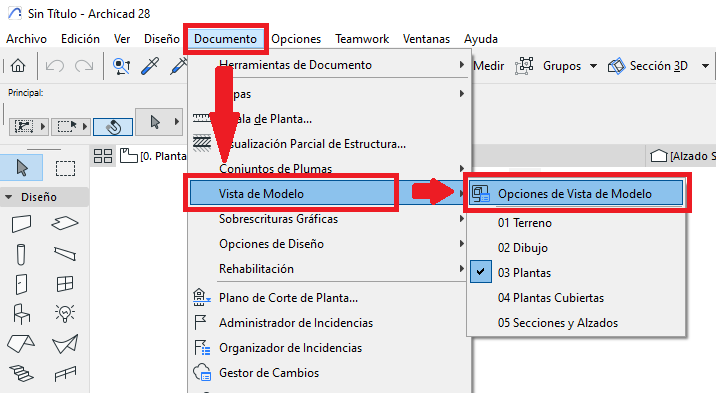

• A partir do Menu Principal, vá a: Documentação > Vista de Modelo > Opções de Vista de Modelo…

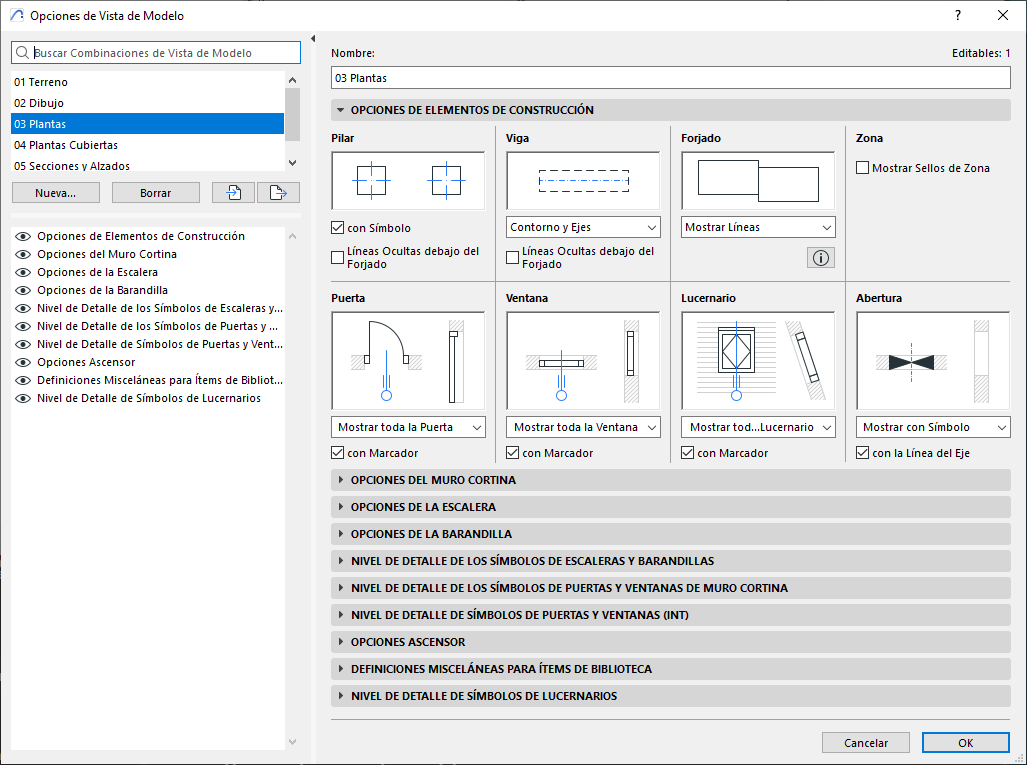

• Será aberta uma caixa de diálogo com múltiplas configurações agrupadas por categorias.

Parâmetros configuráveis

No painel de Opções de Vista de Modelo podem ser modificados os seguintes elementos:

Também é possível criar um novo conjunto personalizado duplicando um existente e ajustando os seus parâmetros de acordo com as necessidades do projeto.

Como saber se está bem configurado

Para verificar se as Opções de Vista de Modelo estão corretamente aplicadas:

• Alterne entre diferentes vistas no Navegador e observe as diferenças gráficas nos mesmos elementos do modelo.
• Certifique-se de que os conjuntos atribuídos às vistas coincidem com a intenção de apresentação (técnica, construtiva ou de cliente).
• Verifique se não foram ocultados elementos importantes por engano.
• Reveja se os estilos de representação são coerentes em todo o conjunto de plantas.

Dica técnica

• Recomenda-se nomear os conjuntos de Opções de Vista de Modelo de forma clara e normalizada, como por exemplo:
  “Planta construtiva 1:50”, “Vista cliente 3D”, “Vista esquemática para revisão”.
  Isto facilita a sua reutilização e compreensão entre os membros da equipa.

Recursos oficiais

• Ajuda oficial: Opções de Vista de Modelo
• Ajuda oficial: Aplicar conjunto de vista
• Ajuda oficial: Exportar vista com conjunto definido
