O que é o Gestor de Desenhos do Archicad?

Tempo de leitura: 4 min.

Cenário / Caso de Uso

Perfil de utilizador: Utilizador novo no Archicad que começa a trabalhar com plantas compostas por desenhos vinculados ou inseridos.
Problema comum: O utilizador não entende por que motivo alguns desenhos não são atualizados ou mostram mensagens de erro como “Não encontrado”, “Incorporado” ou “Modificado”.

Este artigo vai ajudá-lo a compreender o que é o Gestor de Desenhos e como utilizá-lo como ferramenta de controlo documental no Archicad.

Audiência

• Utilizadores principiantes ou intermédios do Archicad.
• Equipas de suporte técnico, coordenação BIM ou desenho.
• Necessitam de supervisionar e manter atualizados os desenhos vinculados ou inseridos.

Finalidade do Gestor de Desenhos

O Gestor de Desenhos é um painel de administração de todos os desenhos que foram colocados dentro do projeto, quer provenham de vistas internas do Archicad quer de fontes externas (como ficheiros DWG, PDF, JPG, etc.).

O seu objetivo principal é oferecer uma vista centralizada para:

• Ver o estado de cada desenho.
• Atualizar o seu conteúdo se a origem tiver mudado.
• Reparar vínculos quebrados.
• Modificar propriedades como escala, moldura visível ou estilo de canetas.

Acesso ao Gestor

Pode aceder-se através de:

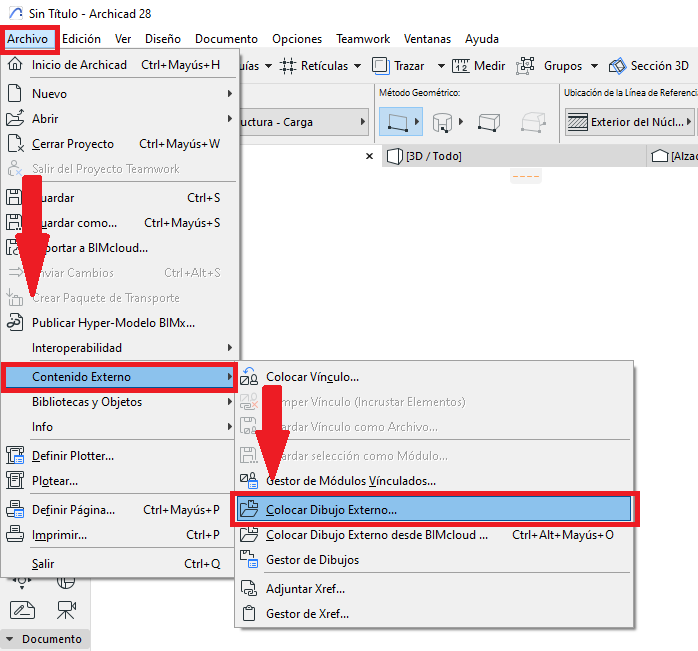

• Menu: Ficheiro > Conteúdo Externo > Gestor de Desenhos

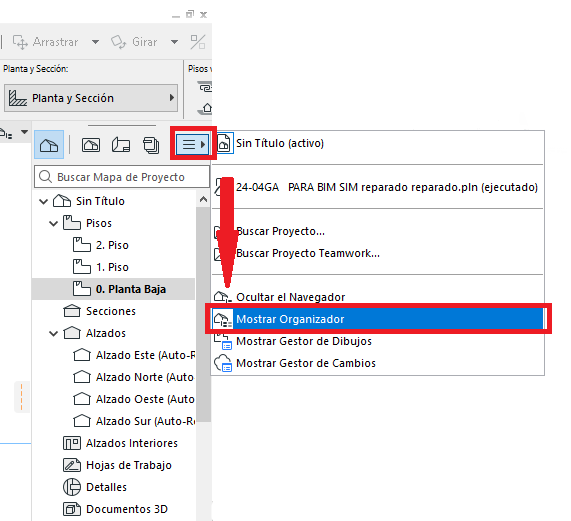

• A partir do Navegador ou do Organizador

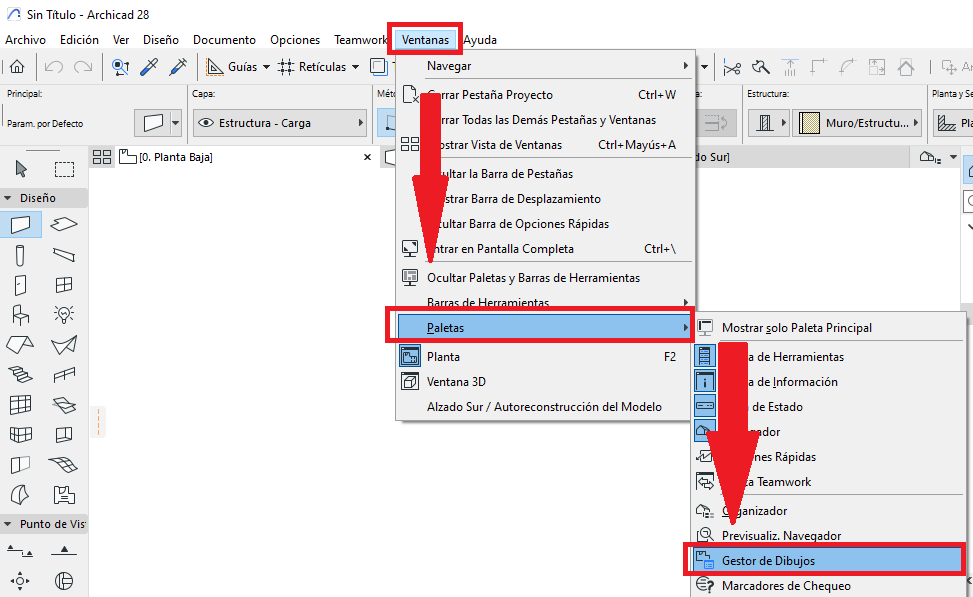

• Menu: Janelas > Paletes > Gestor de Desenhos

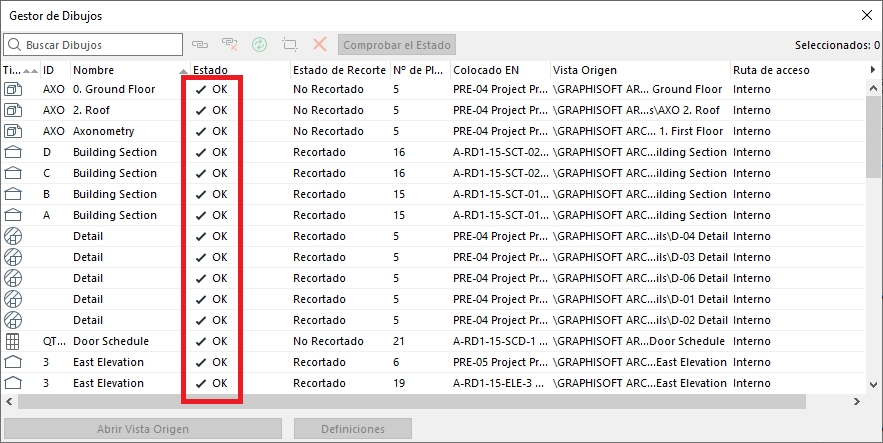

Depois de aberto, é apresentada uma lista do tipo tabela com múltiplas colunas e filtros.

Que informação mostra

Cada linha representa um desenho colocado. As colunas típicas incluem:

• Nome do desenho
• Tipo de conteúdo (Vista do Archicad, PDF, DWG)
• Estado (por exemplo: Ok, Modificado, Não encontrado)
• Caminho do ficheiro de origem
• Origem do desenho
• Localização dentro do projeto

Nota: É possível adicionar outras colunas de informação ao Gestor de Desenhos.

Estados Comuns do Desenho

Ações disponíveis (expandidas)

• Atualizar desenho
  Permite sincronizar o desenho com a sua fonte original, seja uma vista do modelo seja um ficheiro externo (PDF, DWG, etc.). É fundamental antes de imprimir ou exportar.

• Vincular desenho
  Utiliza-se para voltar a associar um desenho à sua fonte, especialmente se foi movido de localização ou substituído.

• Quebrar vínculo
  Elimina a relação com o ficheiro de origem, convertendo o conteúdo num objeto incorporado. Útil quando se pretende congelar o estado atual.

• Verificar estado
  Executa uma verificação de todos os desenhos para identificar quais requerem atualização ou têm erros.

• Eliminar desenho
  Apaga o desenho do projeto. Só está disponível se o desenho estiver colocado na janela ativa.

• Editar definições
  Permite modificar múltiplas propriedades do desenho, incluindo:
  • Escala
  • Canetas
  • Rotação
  • Ancoragem
  • Margem da moldura

• Ver moldura do desenho
  Mostra visualmente o contorno do desenho na planta ou layout.

• Abrir origem
  Acede diretamente à vista do Archicad ou ao ficheiro externo de onde provém o desenho.

Casos comuns de utilização

• Caso 1: Verificação prévia à publicação
  Antes de gerar PDFs para entrega ou plantas para impressão, o utilizador abre o Gestor de Desenhos, filtra por estado e atualiza todos os elementos com estado “Modificado”.

• Caso 2: Ficheiro externo não encontrado
  Um PDF vinculado foi movido para outra pasta. O utilizador recebe o estado “Não encontrado” e utiliza “Vincular desenho” para atribuir o novo caminho.

• Caso 3: Controlo gráfico de desenhos DWG
  O utilizador seleciona vários DWG inseridos e utiliza “Editar definições” para aplicar uma escala gráfica uniforme e uma caneta personalizada.

Validação: Como saber que está tudo correto?

• Todos os desenhos devem apresentar o estado “Ok”.




• Não devem restar desenhos com estado “Modificado” ou “Não encontrado” antes de entregar a documentação.

• O conteúdo gráfico de cada plano deve corresponder à sua origem atualizada.

Recomendações de boas práticas

• Mantenha os ficheiros vinculados (PDF, DWG) organizados em pastas permanentes dentro do ambiente do projeto.
• Evite renomear ou mover ficheiros externos depois de os colocar.
• Em projetos colaborativos (Teamwork), reserve os desenhos antes de os atualizar.
• Faça uma revisão do Gestor antes de executar o comando “Publicar” ou “Imprimir”.
• Utilize nomes de desenho descritivos para facilitar a pesquisa no gestor.
