O Archicad não reconhece uma parede na linha de cotas

Se a ferramenta de cotagem no Archicad não reconhecer uma parede e não a incluir na linha de dimensão, a causa mais habitual é essa parede não estar perfeitamente reta.

Sintomas

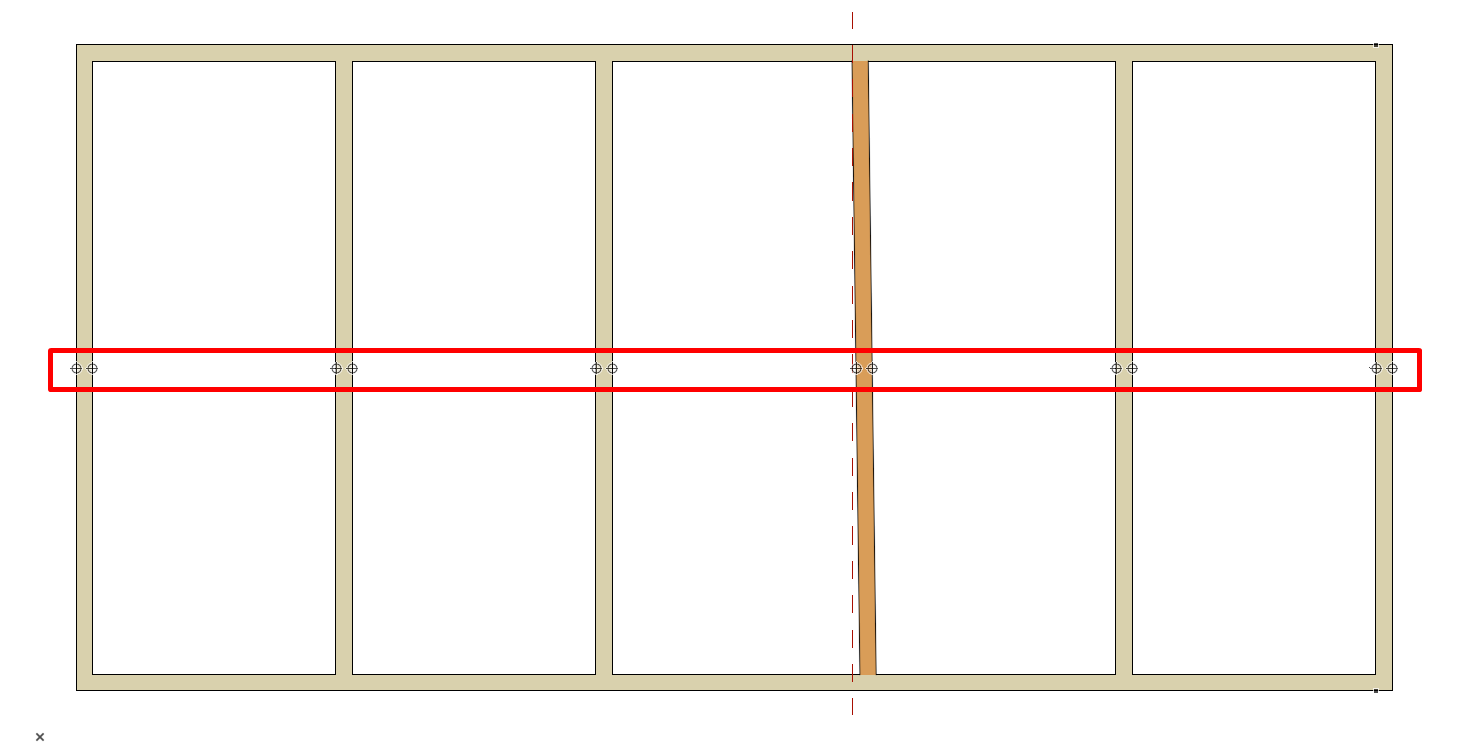

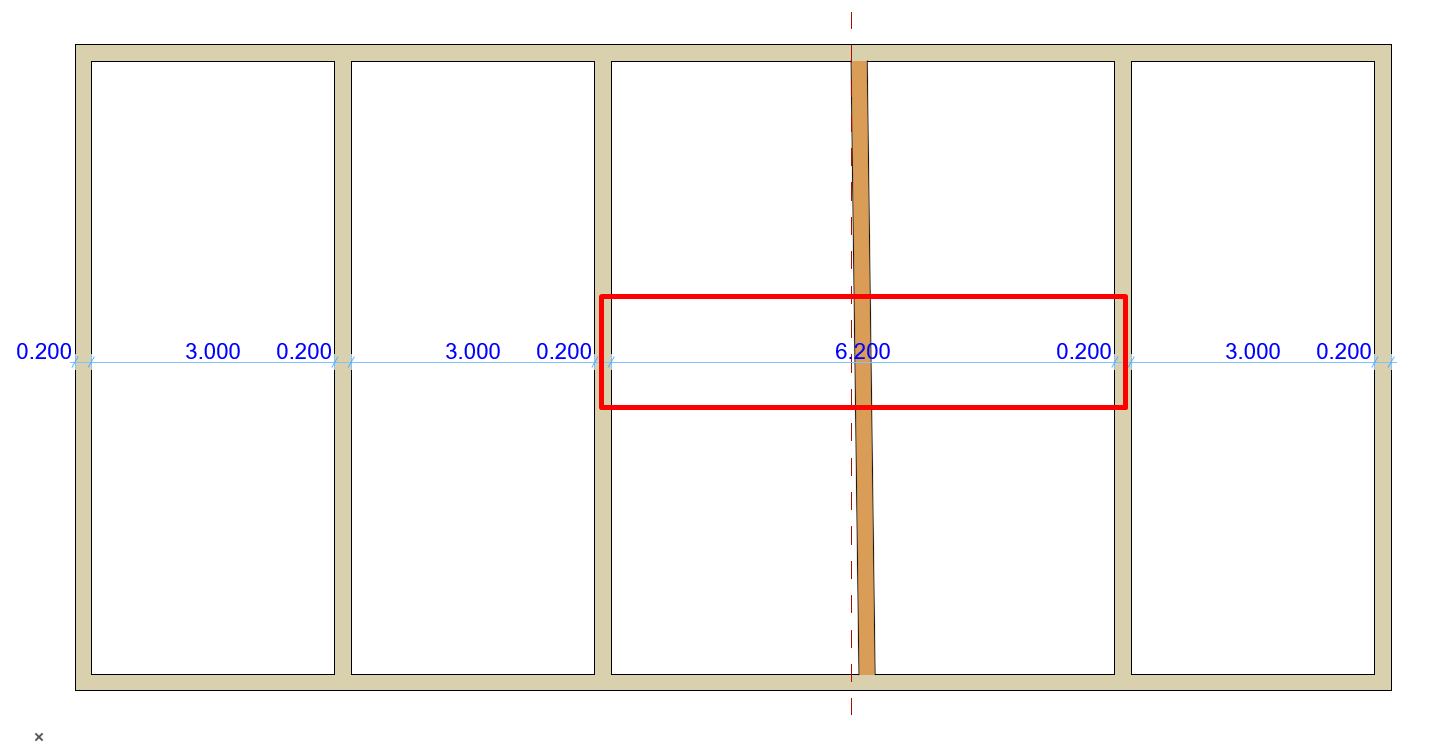

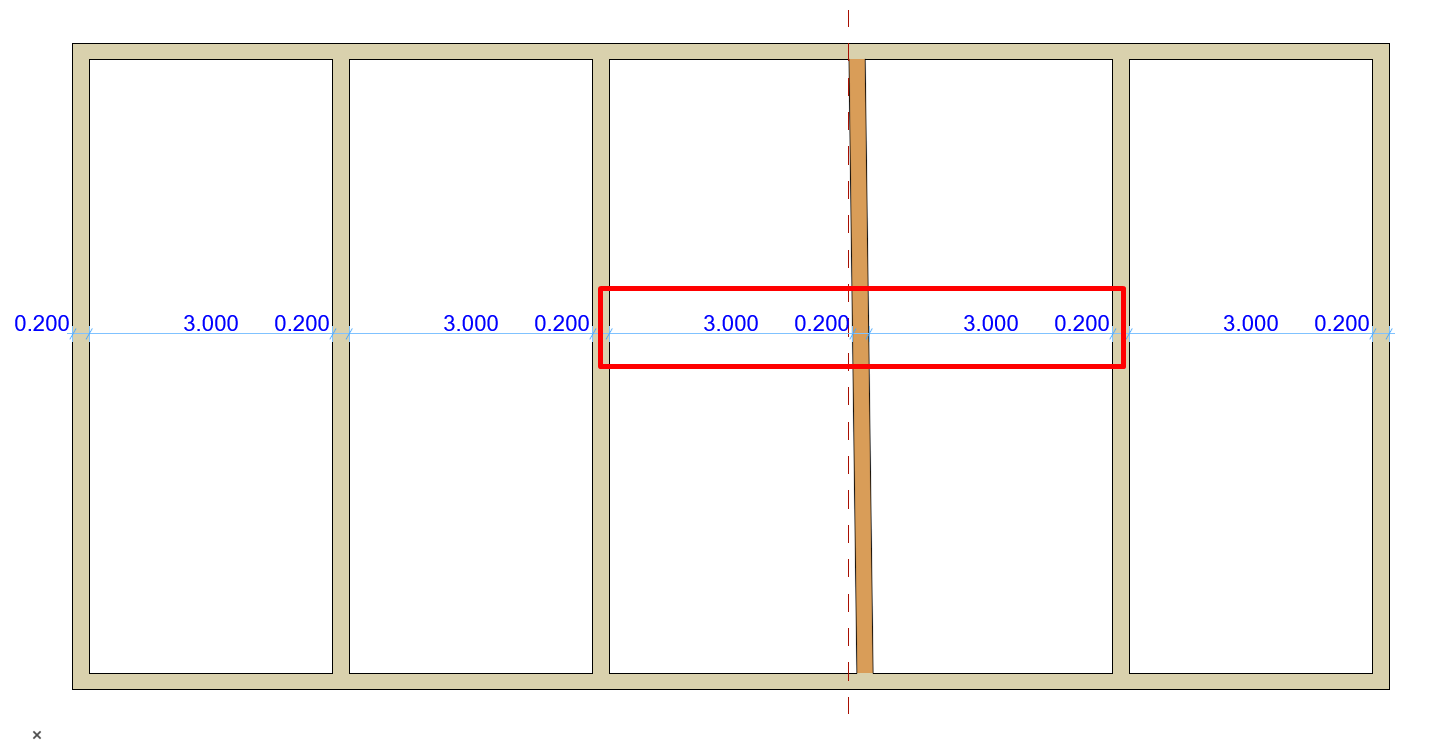

• A parede é visível em planta, mas não é incluída ao cotar automaticamente.
• Outras paredes são reconhecidas, mas uma em concreto fica de fora.
• A linha de cotas não assume a referência esperada dessa parede.

Causa

Na maioria dos casos, isto ocorre porque a parede está ligeiramente inclinada ou não é perfeitamente reta. Mesmo um desvio mínimo pode fazer com que o Archicad não a reconheça corretamente ao utilizar a cotagem automática.

Solução

Opção 1: Corrigir a geometria da parede

Nota: Esta opção aplica-se quando a parede tem um ligeiro desvio indesejado na sua geometria.

• Selecione a parede em planta.
• Verifique se a parede está perfeitamente reta.
• Ajuste ou redesenhe a parede para que a sua geometria fique limpa e alinhada.
• Volte a colocar a linha de cotas.

Depois de a parede ficar corretamente reta, o Archicad deverá reconhecê-la normalmente.

Opção 2: Adicionar manualmente a cota em falta

Se não pretender modificar a geometria da parede, pode adicionar manualmente a referência em falta a uma linha de cota já existente.

Há duas formas de o fazer, consoante o grau de inclinação da parede (ou se não é paralela às restantes) e onde pretende colocar a referência da dimensão.

2.1 Utilizando o início da parede ou o ponto onde interseta outro elemento

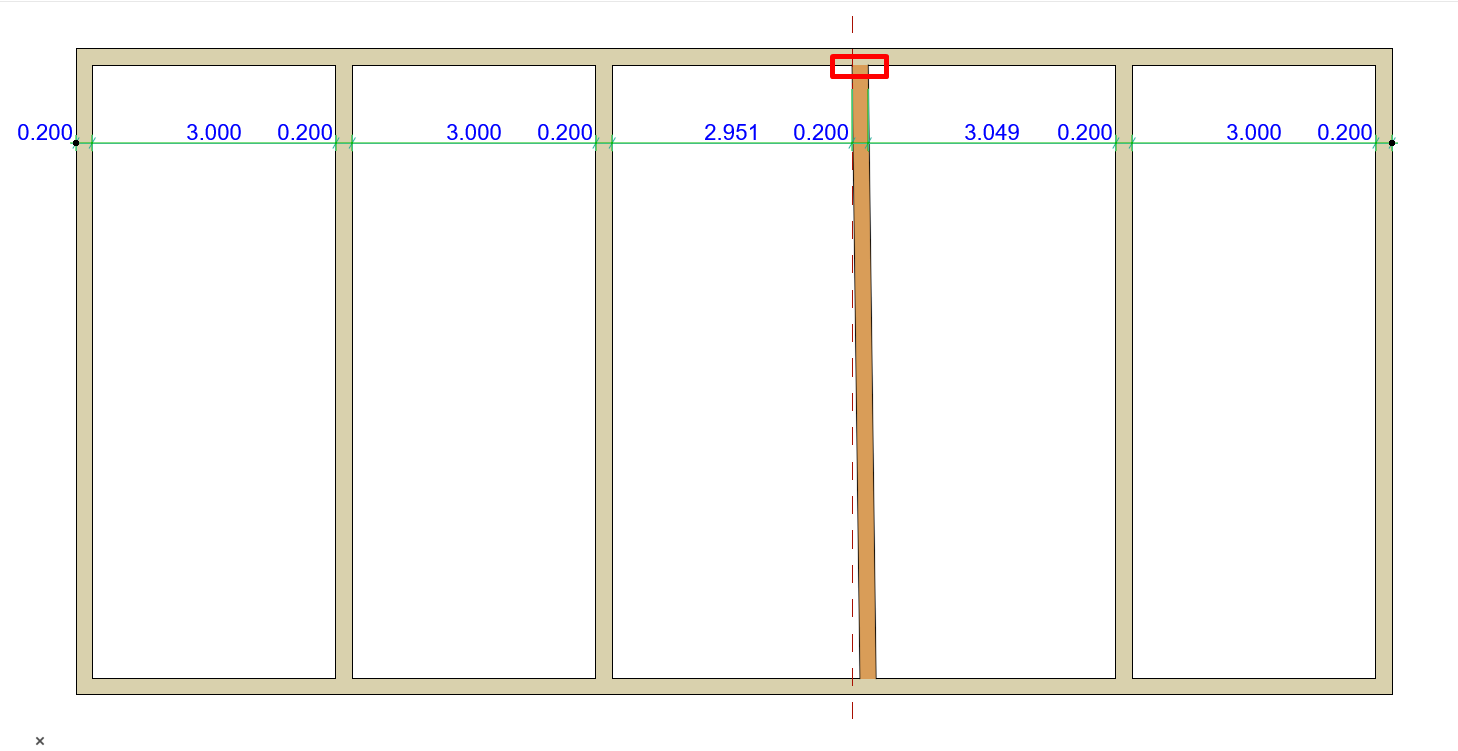

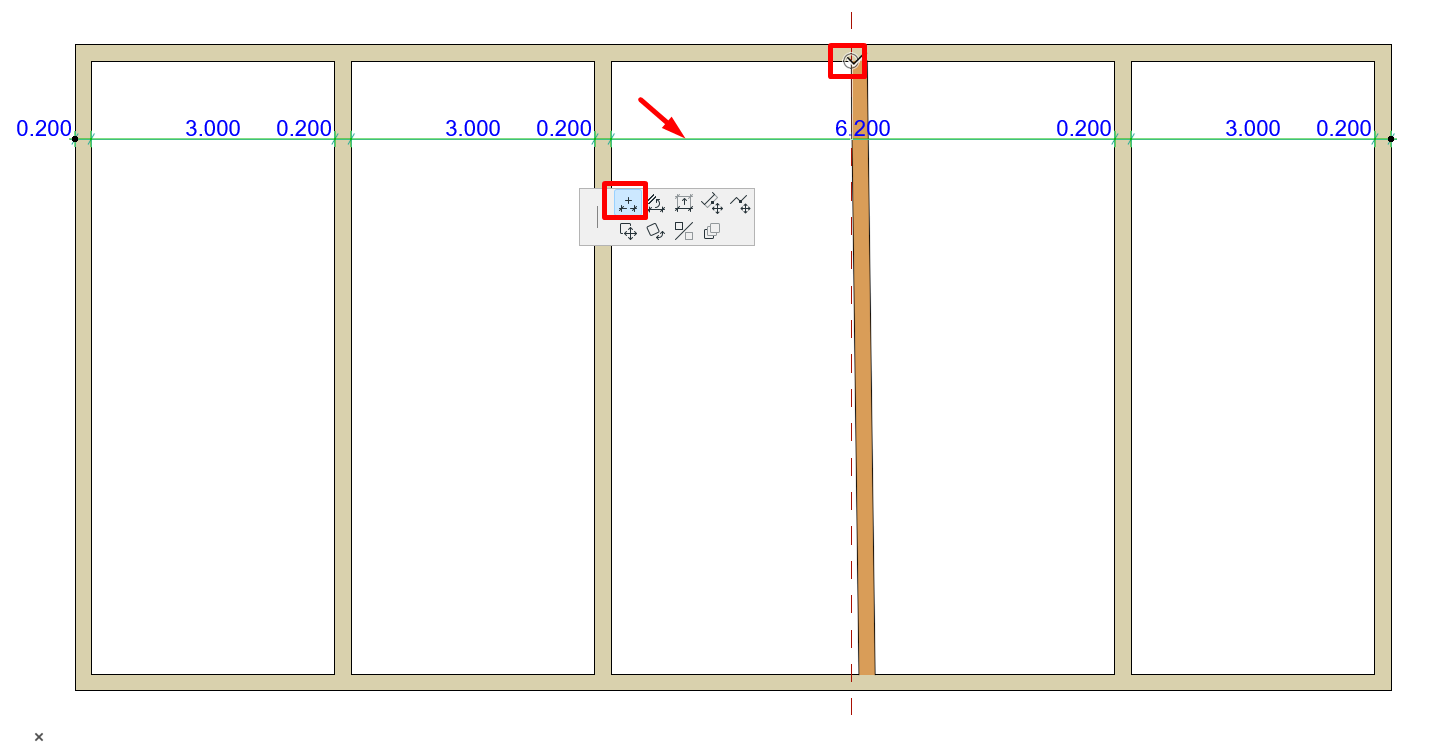

• Selecione a linha de dimensão existente.

• Mantendo premido Ctrl ou ⌘ Cmd (ou com a palete flutuante), clique num canto do início da parede ou no ponto onde interseta outro elemento.



• Repita a operação no outro canto ou na outra interseção.



2.2 Criando uma linha de referência temporária

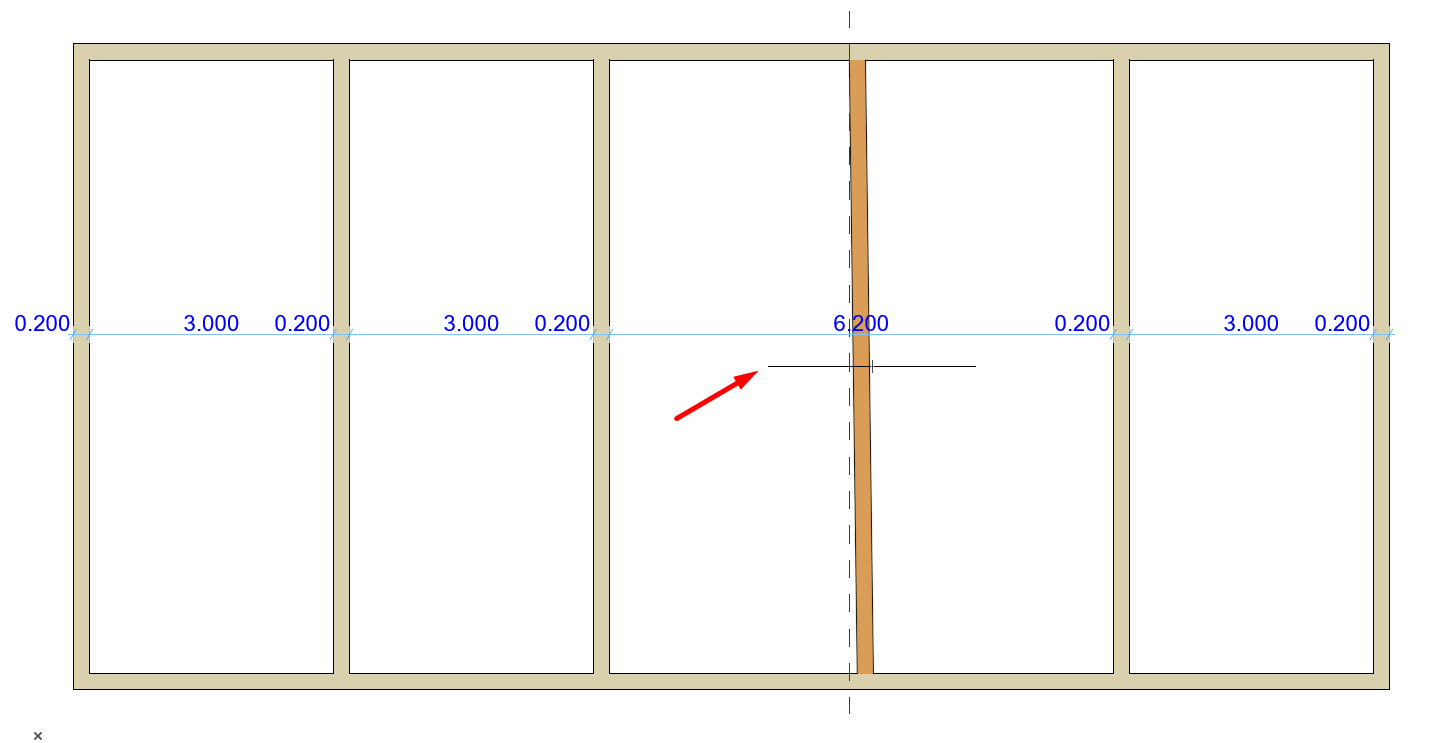

• Desenhe uma linha no local onde pretende ter a referência da dimensão.

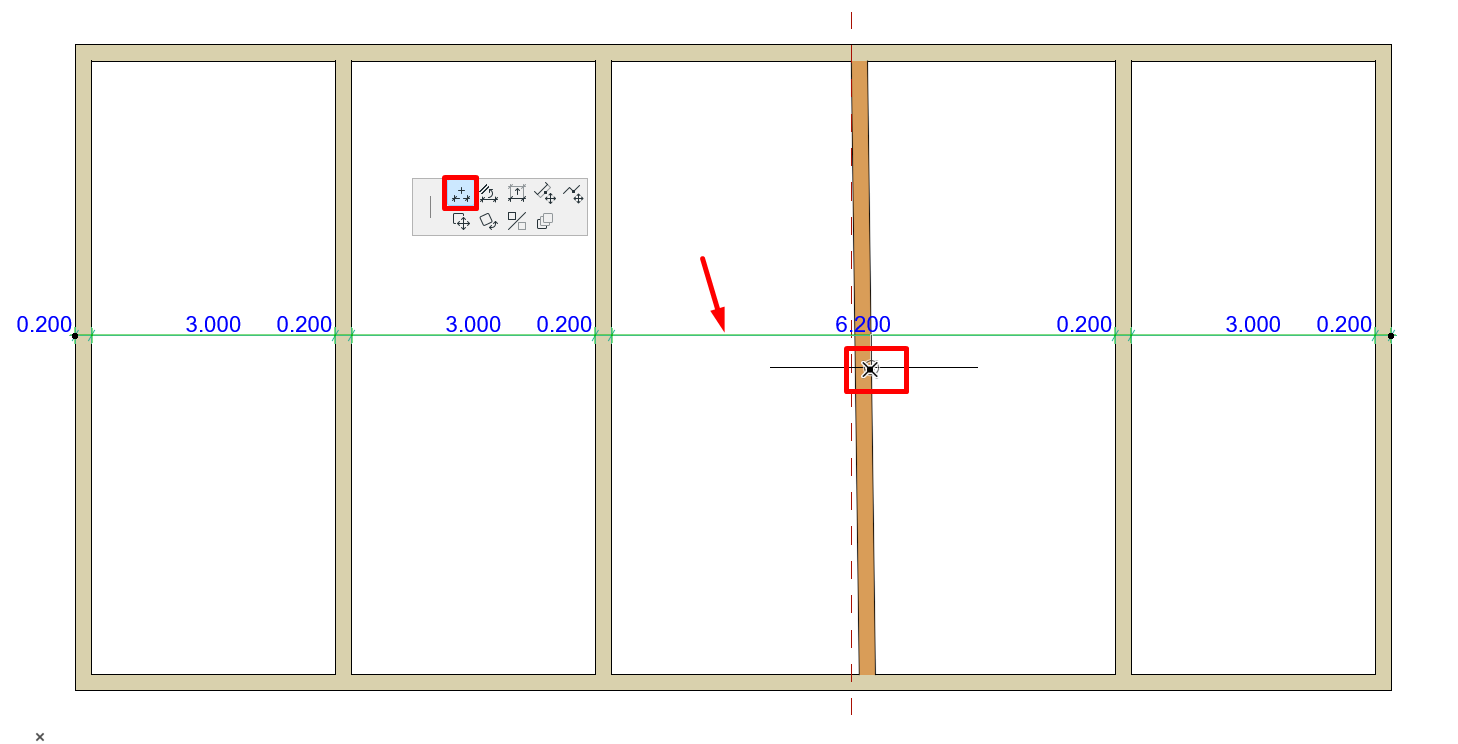

• Mantendo premido Ctrl ou ⌘ Cmd (ou com a palete flutuante), clique na interseção da parede com a linha de referência que acabou de criar.



• Repita a operação para a outra interseção e elimine a linha de referência.



Nota: Adicionar cotas manualmente é útil quando não se pretende modificar a geometria do modelo, mas é recomendável trabalhar com elementos bem definidos sempre que possível para manter a consistência do projeto.
