Como utilizar objetos especiais para paredes no Archicad?

O Archicad permite utilizar objetos especiais para paredes através de um Add-On incluído nos Goodies, o que facilita a incorporação de elementos paramétricos como molduras, painéis, rodapés especiais e outros acessórios associados a paredes. Neste artigo explica-se como instalá-los, configurá-los e utilizá-los corretamente.

Passo 1 - Transferir e instalar o Add-On (Goodies)

1. Aceda à página oficial de download dos Goodies da Graphisoft:
   Goodies para Archicad 29 – Graphisoft España
2. Selecione o sistema operativo correspondente.

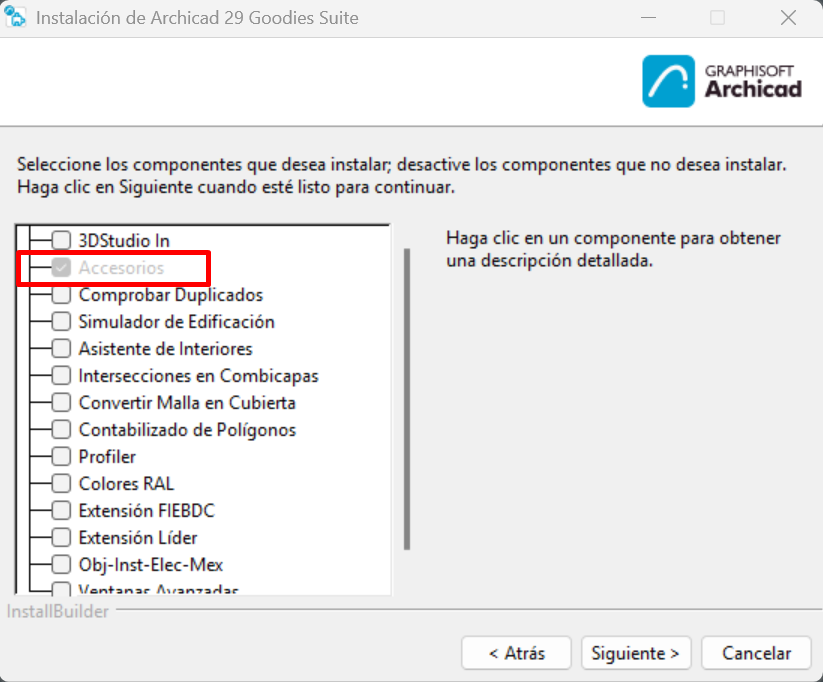

3. Execute o instalador e, na lista de componentes disponíveis, selecione o Add-On Acessórios (de Parede/Cobertura/Laje).



4. Neste mesmo ecrã, pode selecionar e instalar os Add-Ons que desejar, consoante as suas necessidades de trabalho.
5. Finalize a instalação e inicie o Archicad.

Nota: A versão dos Goodies deve corresponder à versão instalada do Archicad para evitar problemas de compatibilidade.

Passo 2 - Carregar a biblioteca de objetos especiais no projeto

Para que os objetos especiais funcionem corretamente, é necessário preparar as bibliotecas do projeto.

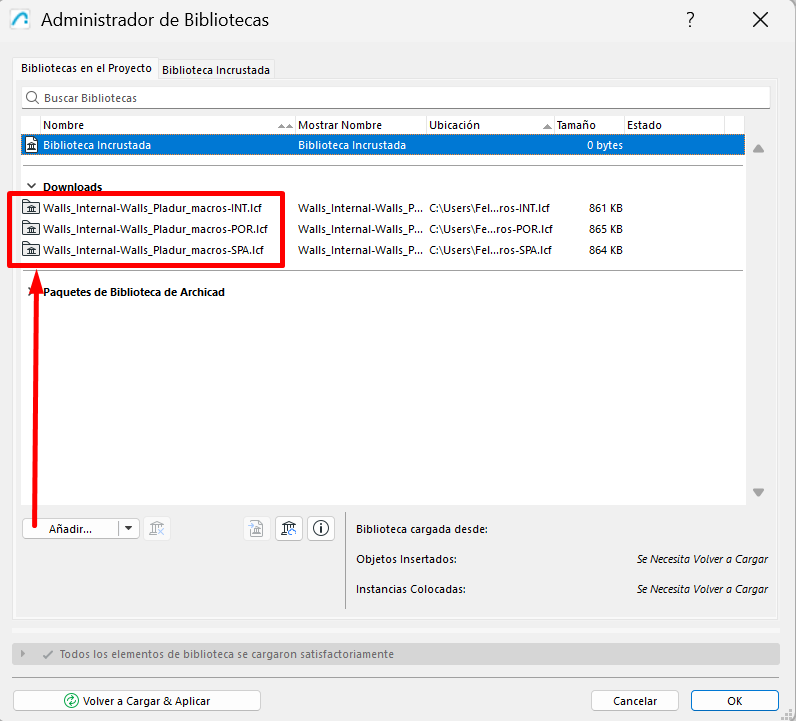

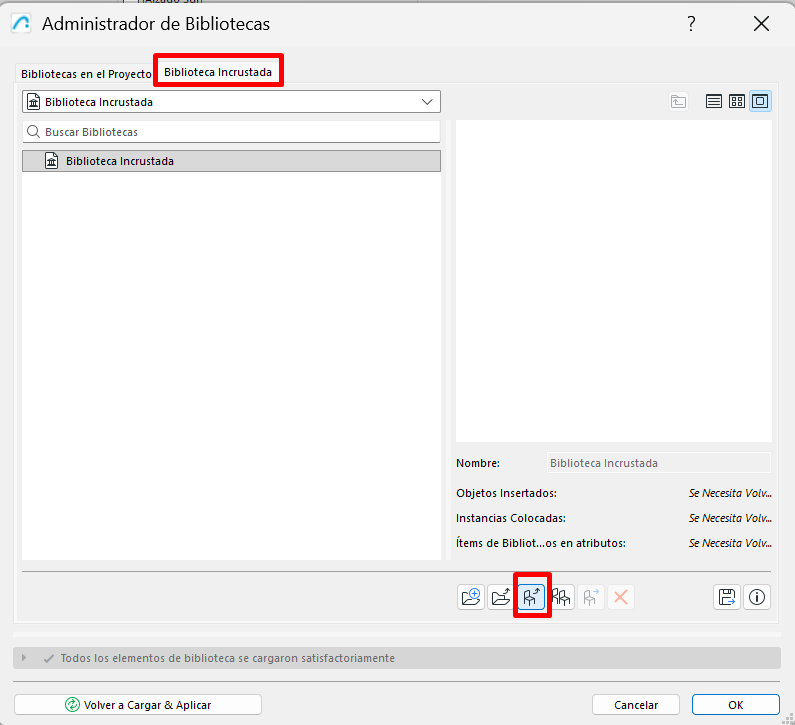

1. Abra o Administrador de Bibliotecas no Archicad.

2. Adicione a biblioteca de objetos especiais que pretende utilizar, por exemplo um contentor de bibliotecas com macros da BIMobjects.

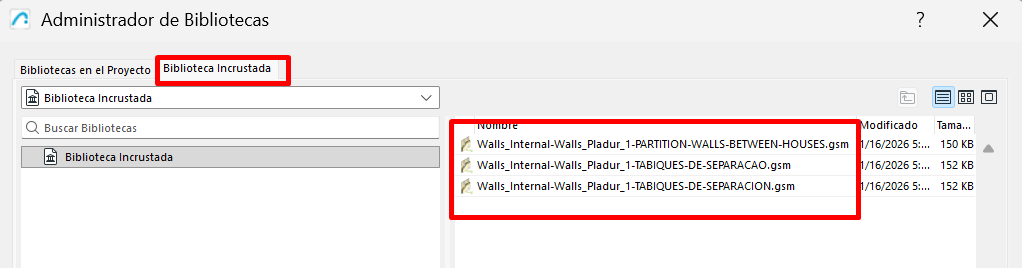

3. Adicione também à biblioteca incorporada do projeto os elementos especiais que vai utilizar, para assegurar a sua correta disponibilidade. Por exemplo, ficheiros .GSM.







Passo 3 - Colocar objetos especiais associados a uma parede

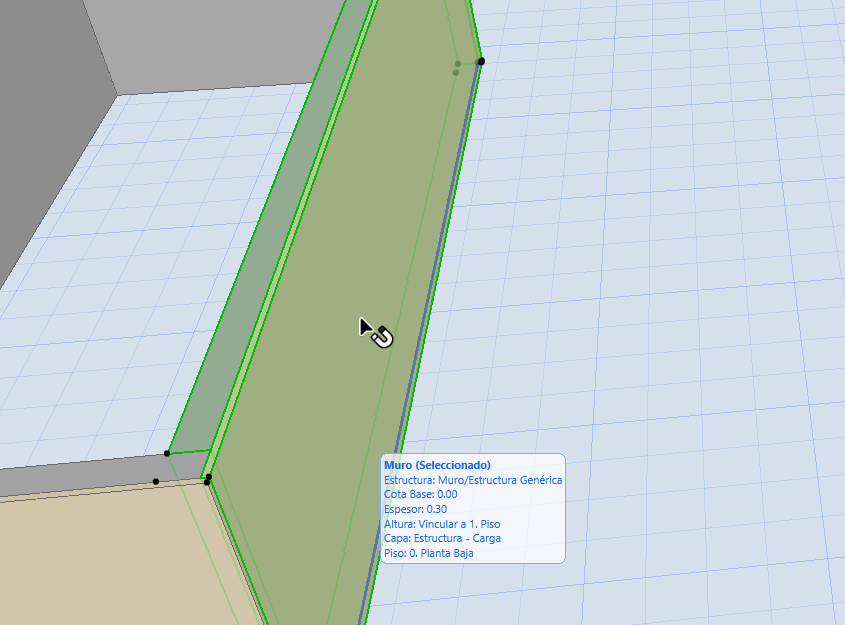

1. Em planta, selecione a parede sobre a qual pretende trabalhar.
2. Vá ao menu Modelação → Extras de Modelação → Acessórios.
3. Selecione a opção Acessórios de Parede.

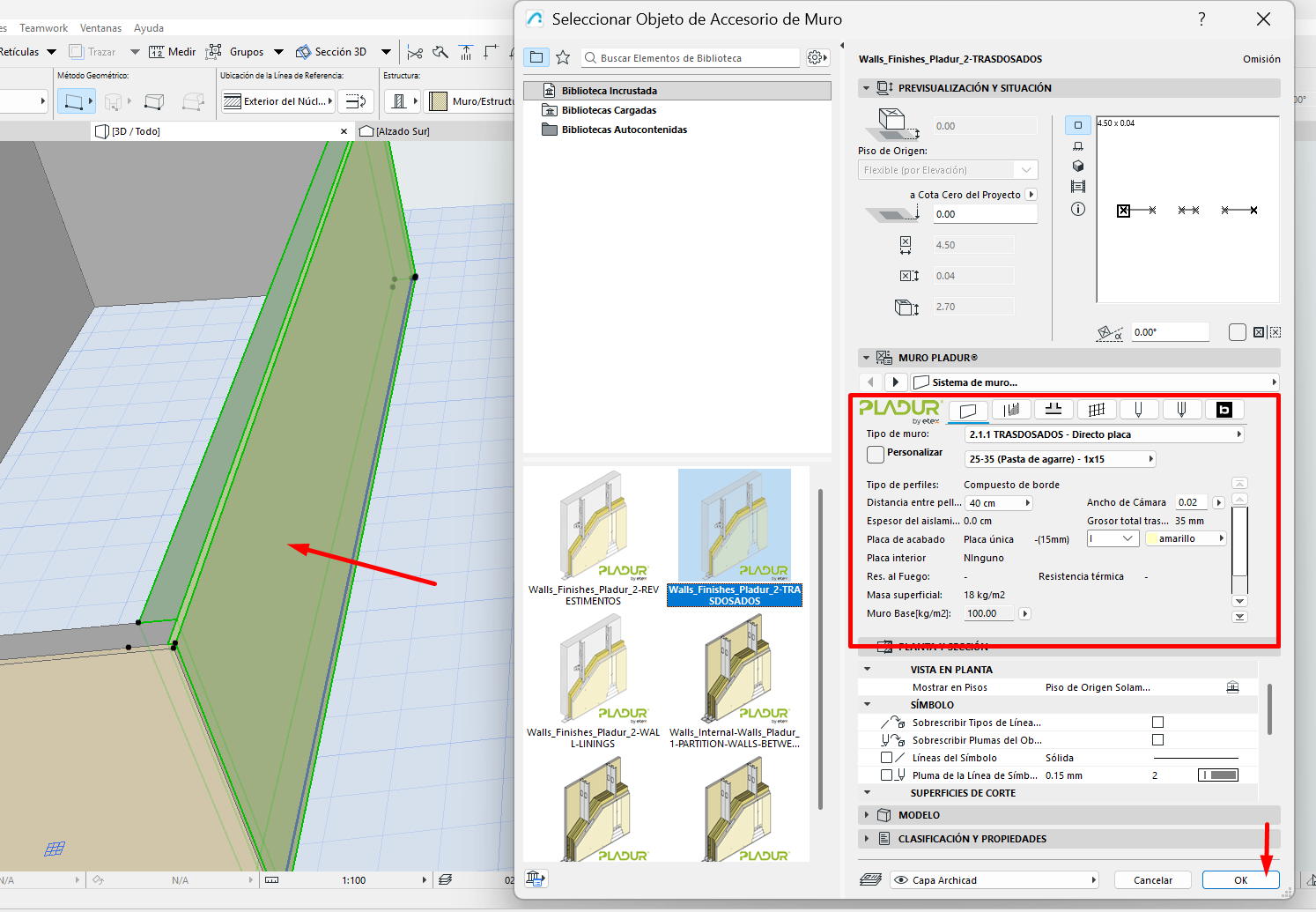

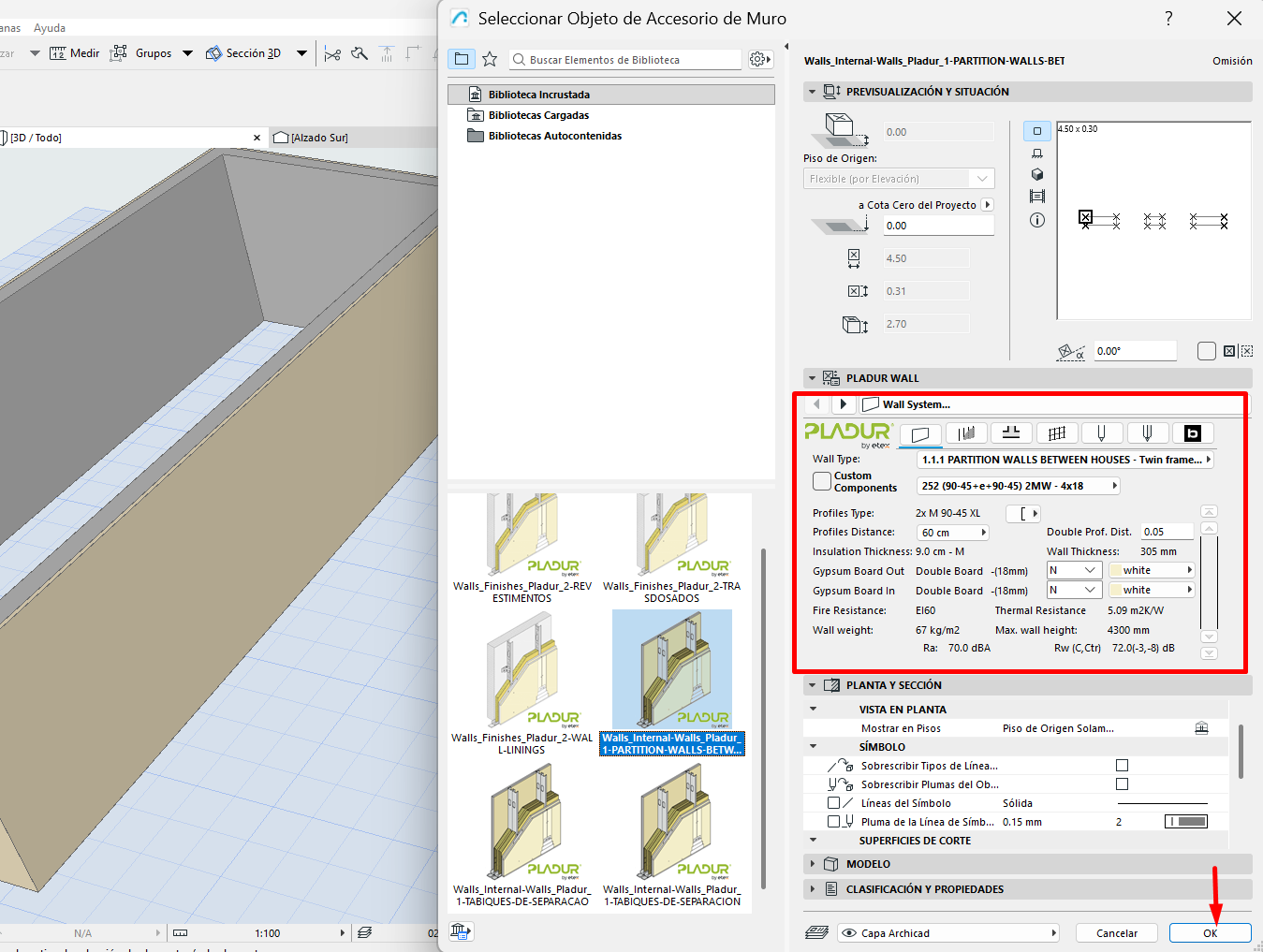

4. Na caixa de diálogo, escolha o objeto especial e ajuste os seus parâmetros (dimensões, superfícies, representação 2D/3D, orientação, etc.).



5. Confirme a face da parede para colocar o acessório sobre a parede selecionada.

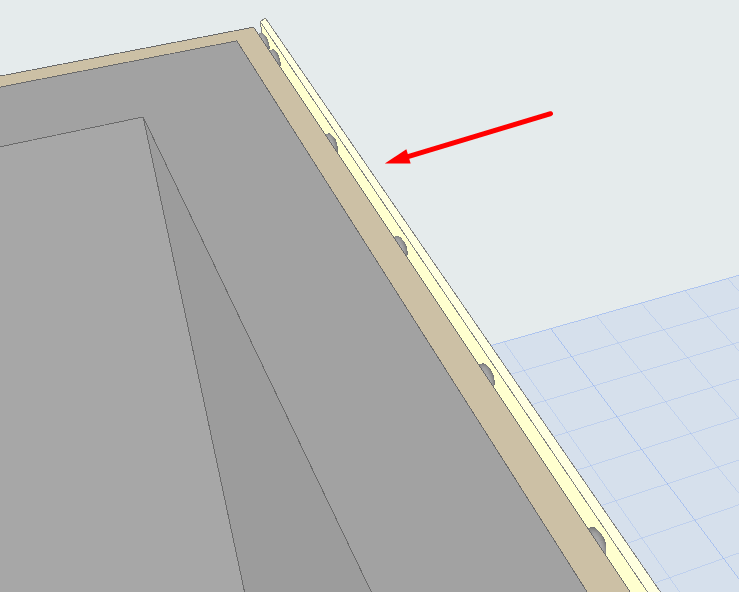

Nota: Os objetos especiais colocados deste modo ficam associados à parede. Se a parede for modificada ou eliminada, o acessório adapta-se ou é eliminado automaticamente.

Passo 4 - Colocar objetos especiais sem os associar a uma parede

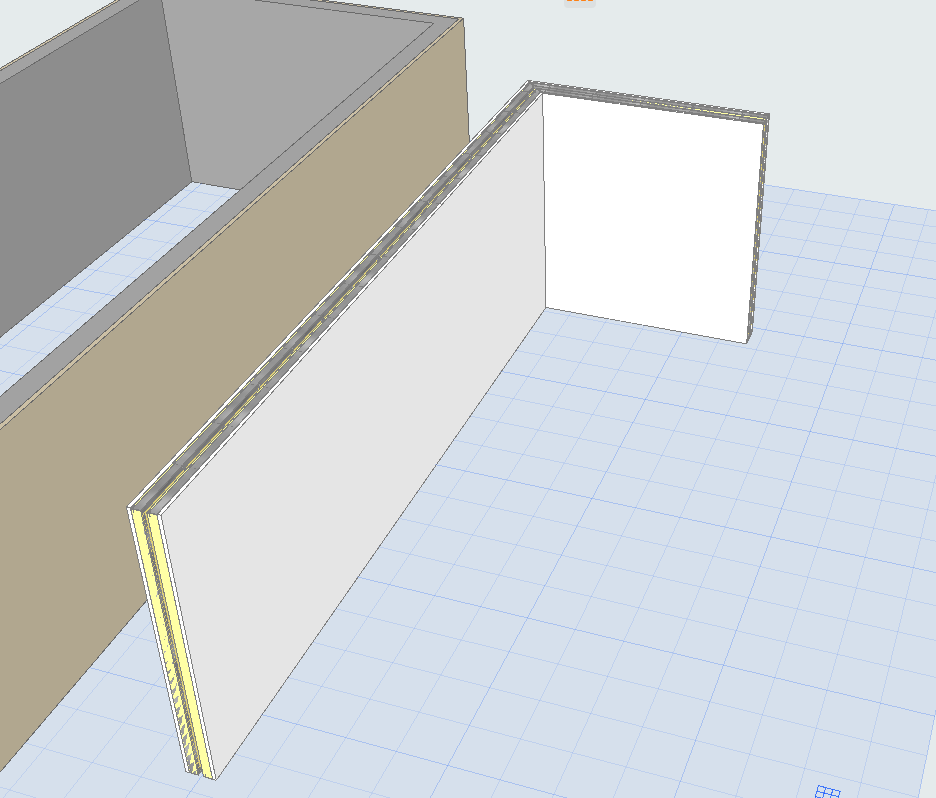

Também é possível colocar objetos especiais de forma independente.

1. Aceda ao comando Acessórios sem selecionar previamente uma parede.

2. Escolha o objeto especial pretendido.

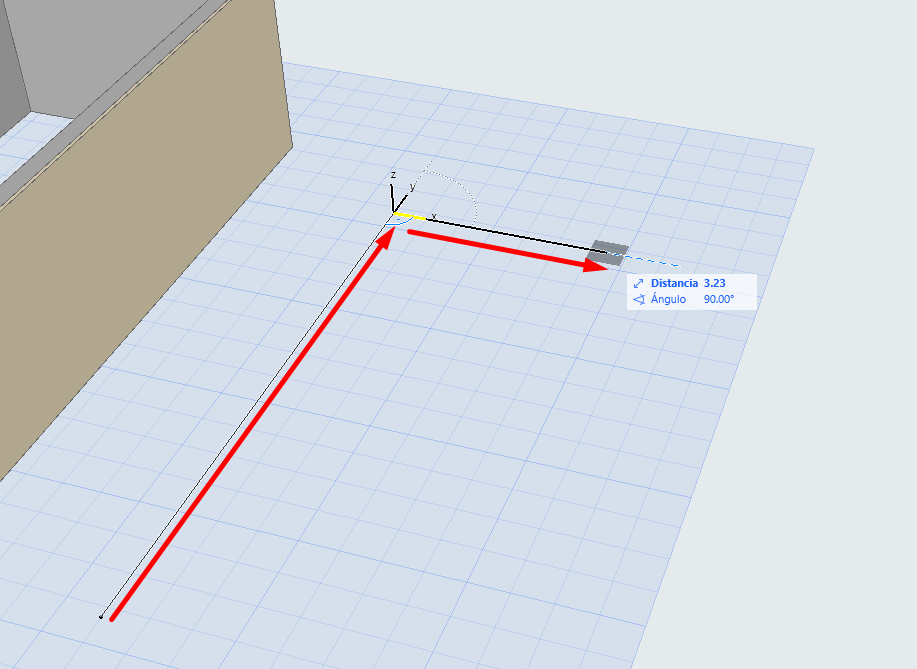

3. Desenhe uma polilinha em planta para definir a sua geometria.








Passo 5 - Criar um atalho de teclado personalizado

Se utilizar os objetos especiais com frequência, recomenda-se criar um atalho de teclado para aceder rapidamente ao comando.

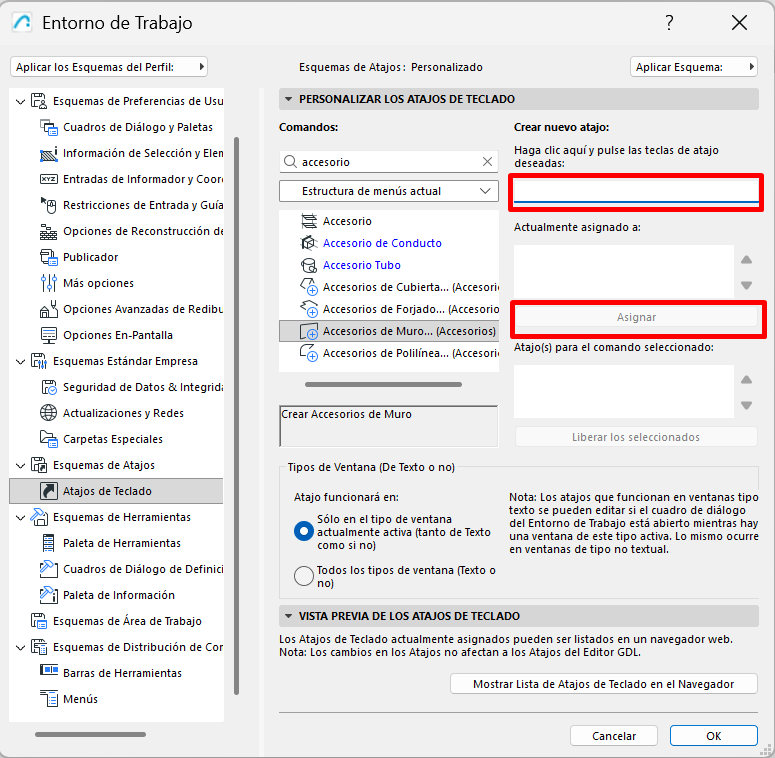

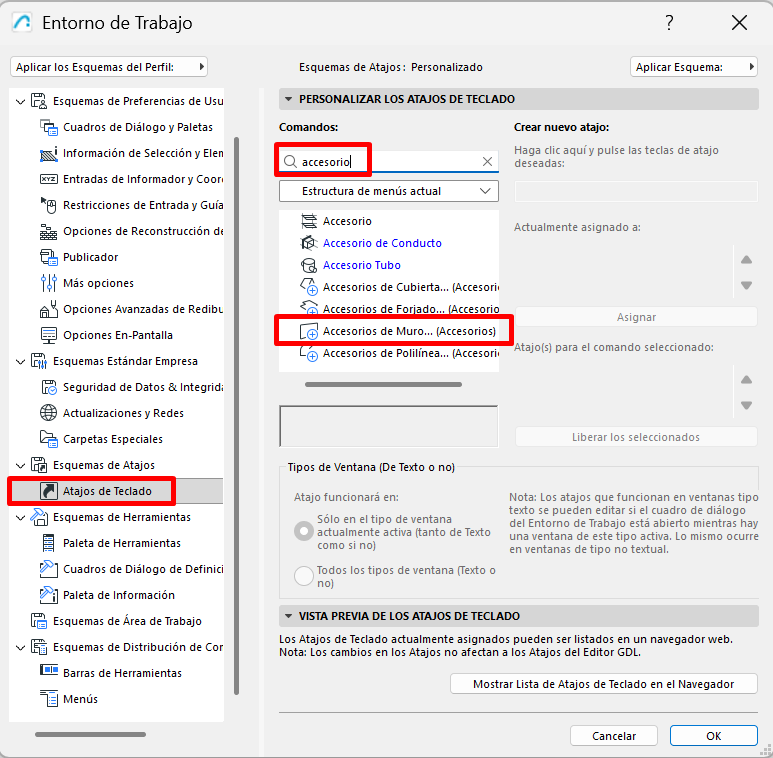

1. Vá a Opções → Ambiente de Trabalho → Atalhos de Teclado.

2. Procure o comando Acessórios de Parede.





3. Atribua um atalho de teclado, por exemplo I ou Ctrl + I ou qualquer outro que deseje.






Passo 6 - Utilização de Favoritos

Pode guardar os objetos especiais para paredes que utiliza com mais frequência como Favoritos para agilizar o seu fluxo de trabalho.

• Configure o objeto especial com os parâmetros pretendidos.
• Guarde-o como Favorito.
• Aceda a ele posteriormente a partir da Palete de Favoritos.
