Como utilizar a ferramenta Extremidade de Parede no Archicad?

Ao trabalhar com divisórias no Archicad, é habitual encontrar paredes que não se ligam a outras num dos seus extremos. Nestes casos, surge a dúvida de como representar corretamente o remate da parede quando se utilizam placas de gesso cartonado e revestimentos.

O Archicad dispõe da ferramenta Extremidade de Parede, que permite rodar camadas específicas da parede e estender corretamente os revestimentos nos bordos não ligados.

Passo 1 - Selecionar a ferramenta Extremidade de Parede

1. Ative a ferramenta Extremidade de Parede
2. Coloque a extremidade de parede diretamente no bordo da parede que não está ligado a outro elemento.

Passo 2 - Aceder às definições da extremidade de parede

Depois de colocada a extremidade de parede, aceda às suas definições para configurar o comportamento das camadas.

1. Selecione a extremidade de parede colocada.
2. Abra as suas definições.
3. Selecione o tipo Bordo de Retorno.

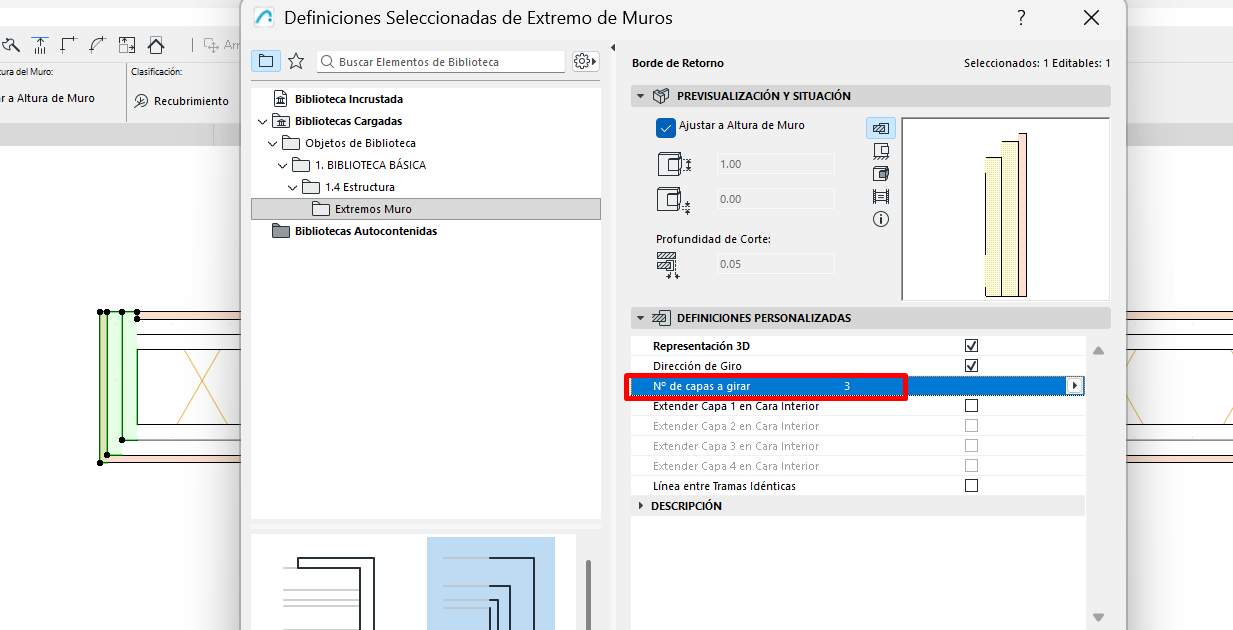

4. Defina a quantidade de camadas que pretende rodar. Neste exemplo, são rodadas 3 camadas.



Passo 3 - Estender o revestimento interior

Para que o revestimento seja apresentado corretamente em todas as faces da parede, é necessário ativar uma opção específica.

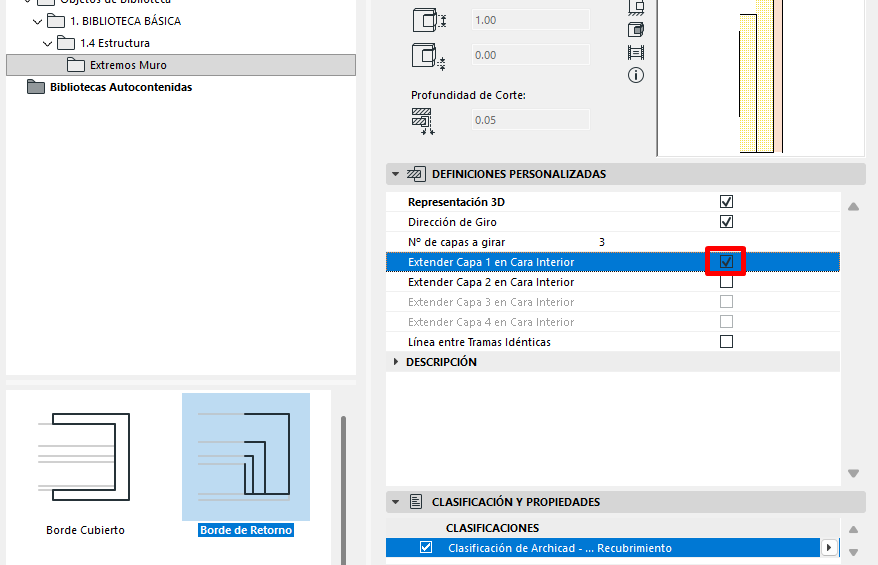

1. Dentro das definições da extremidade de parede, assinale a opção “Estender Camada 1 na face interior”.



2. Confirme as alterações.

Nota: Esta opção é fundamental para que o revestimento continue corretamente e seja visível nas três faces da parede, representando um remate construtivo coerente.

Resultado

Após aplicar esta configuração:

• As camadas selecionadas são rodadas corretamente.

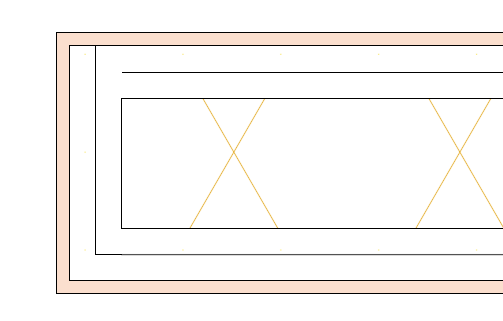

• A placa de gesso cartonado pode ser representada rodada na extremidade.

• O revestimento fica visível em todas as faces necessárias da parede.
