Como utilizar a Cotagem Automática Interior no Archicad?

A função de cotagem automática interior no Archicad permite gerar cadeias de cotas alinhadas com a face interior de elementos construtivos como paredes, pilares e objetos. É uma ferramenta essencial para agilizar a documentação de plantas de distribuição e pormenores interiores.

1. Selecionar elementos

Selecione um ou mais elementos do tipo coluna ou elementos compostos/perfilados. Este processo só pode ser realizado na vista de planta.

2. Aceder ao comando

Na vista de planta, aceda ao comando a partir do menu principal:

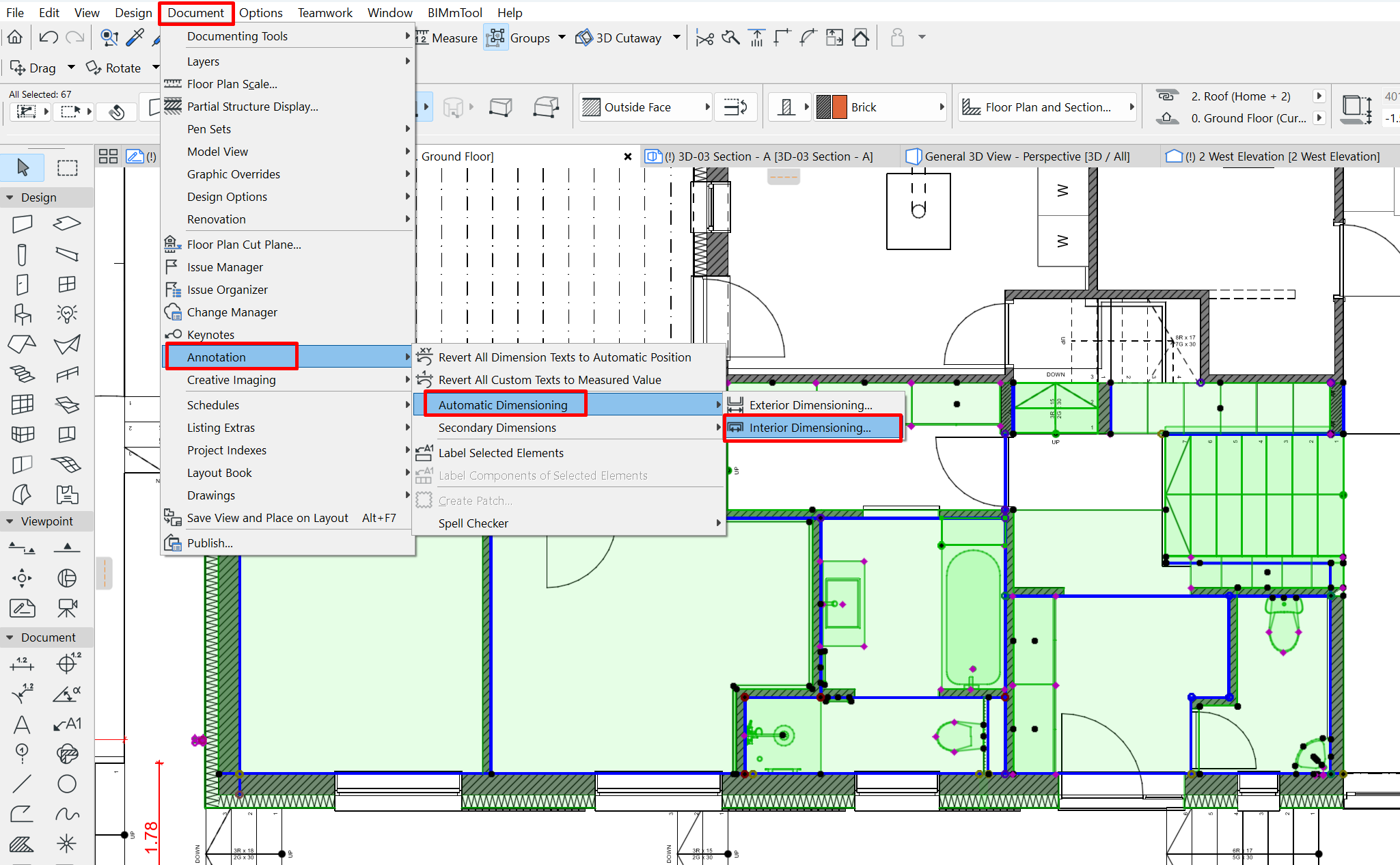

Documentação > Anotação > Cotagem automática > Cotagem interior

3. Configurar opções de cotagem

Aparecerá a caixa de diálogo Opções de cotagem interior, onde poderá configurar:

• Método de geometria (por exemplo, face do núcleo ou do acabamento)
• Elementos a incluir:
  • Extremos de parede
  • Vãos (portas, janelas, janelas de canto)
  • Claraboias
  • Objetos e equipamento
• Localização do marcador e do texto de cota

4. Desenhar e colocar a cadeia de cotas

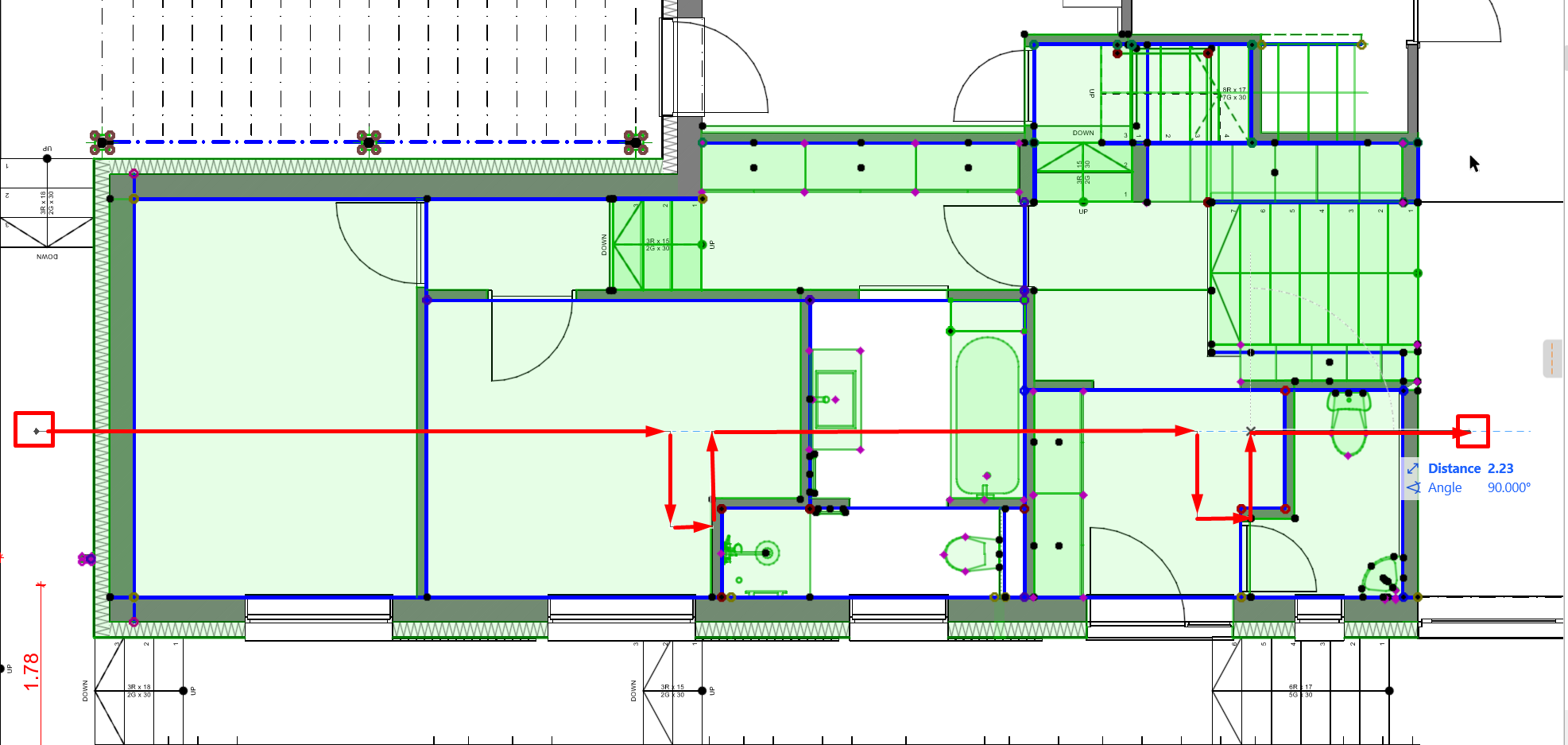

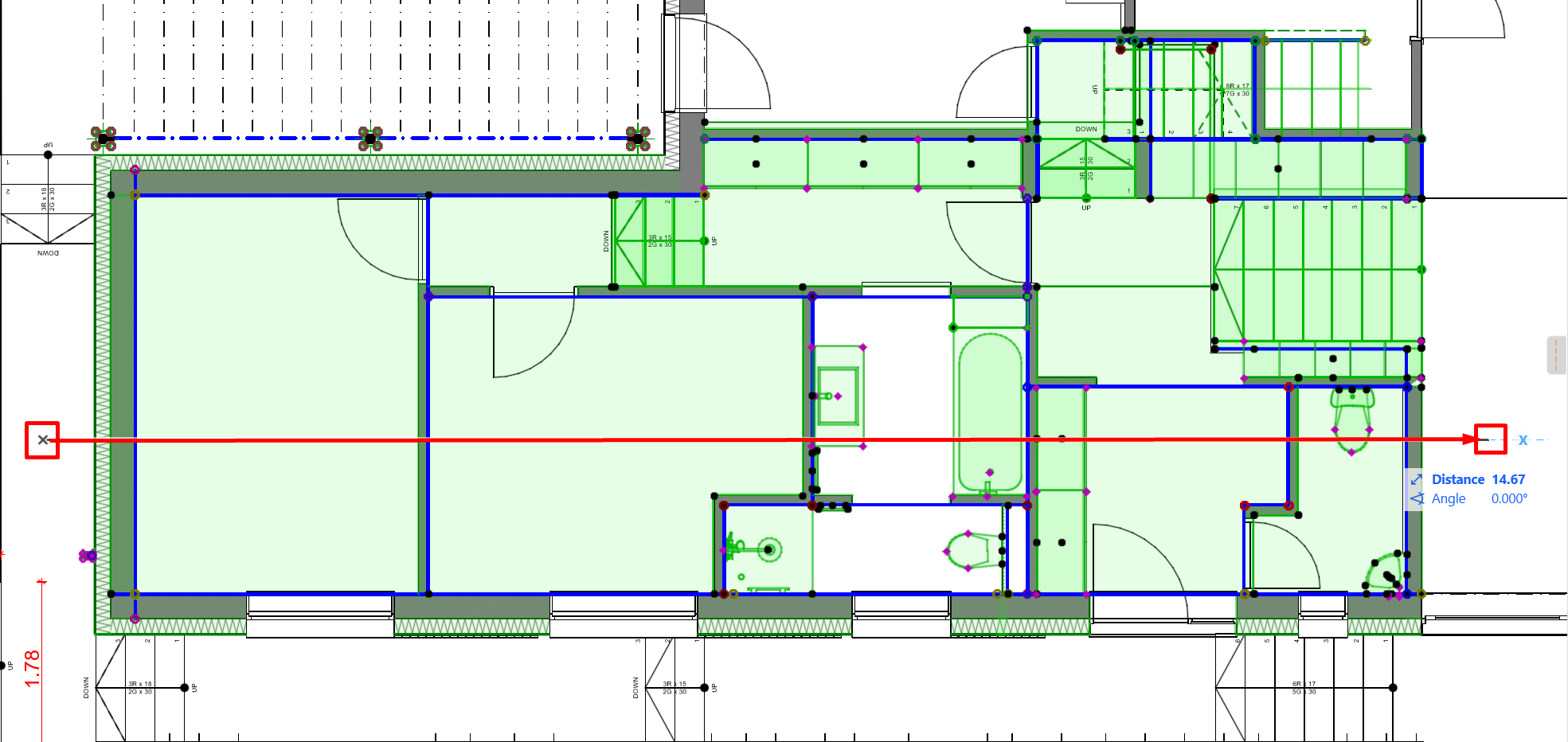

• Arraste o cursor para desenhar uma linha temporária através dos elementos selecionados.





• Clique duas vezes para finalizar o traçado da linha.

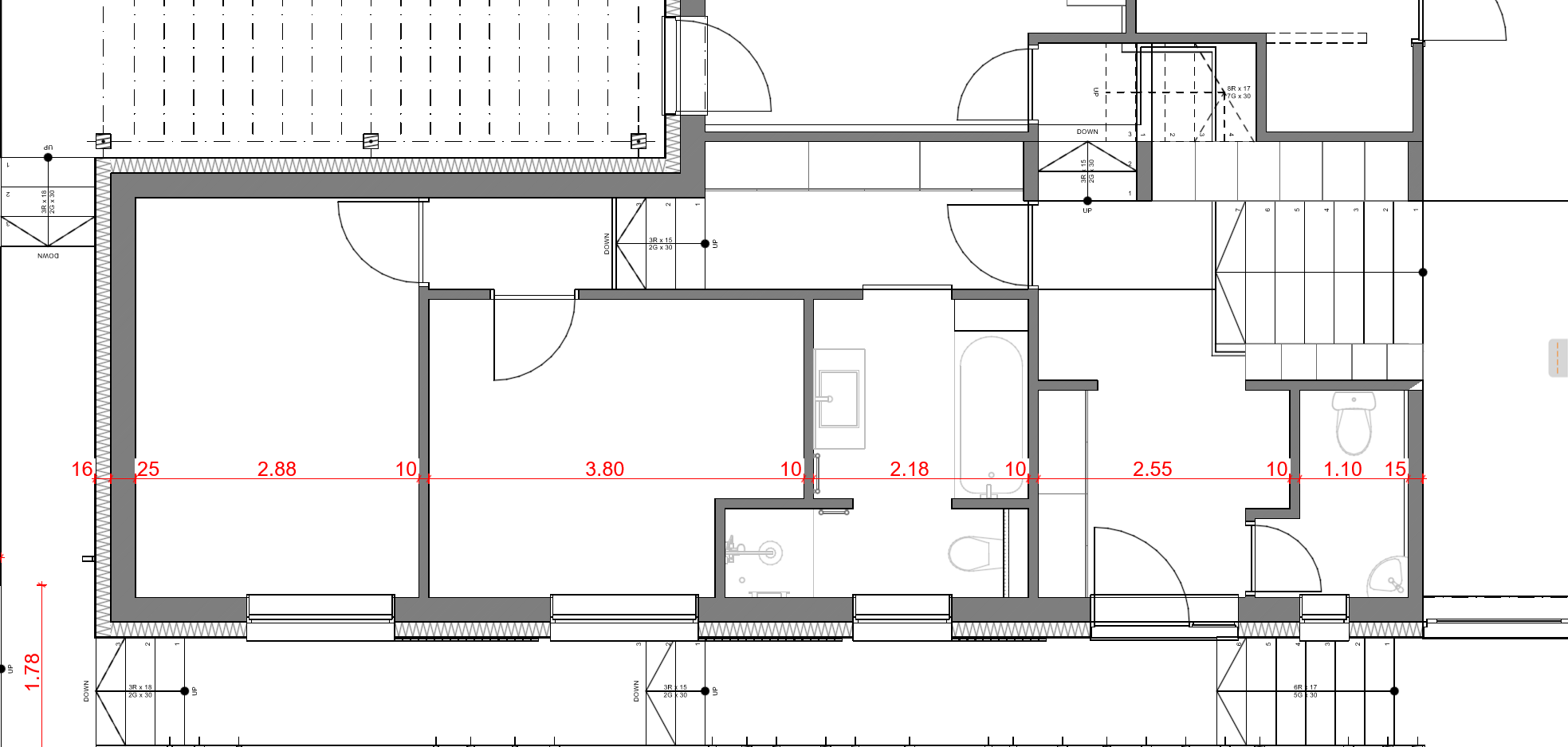

• Clique na planta para colocar a cadeia de cotas gerada.

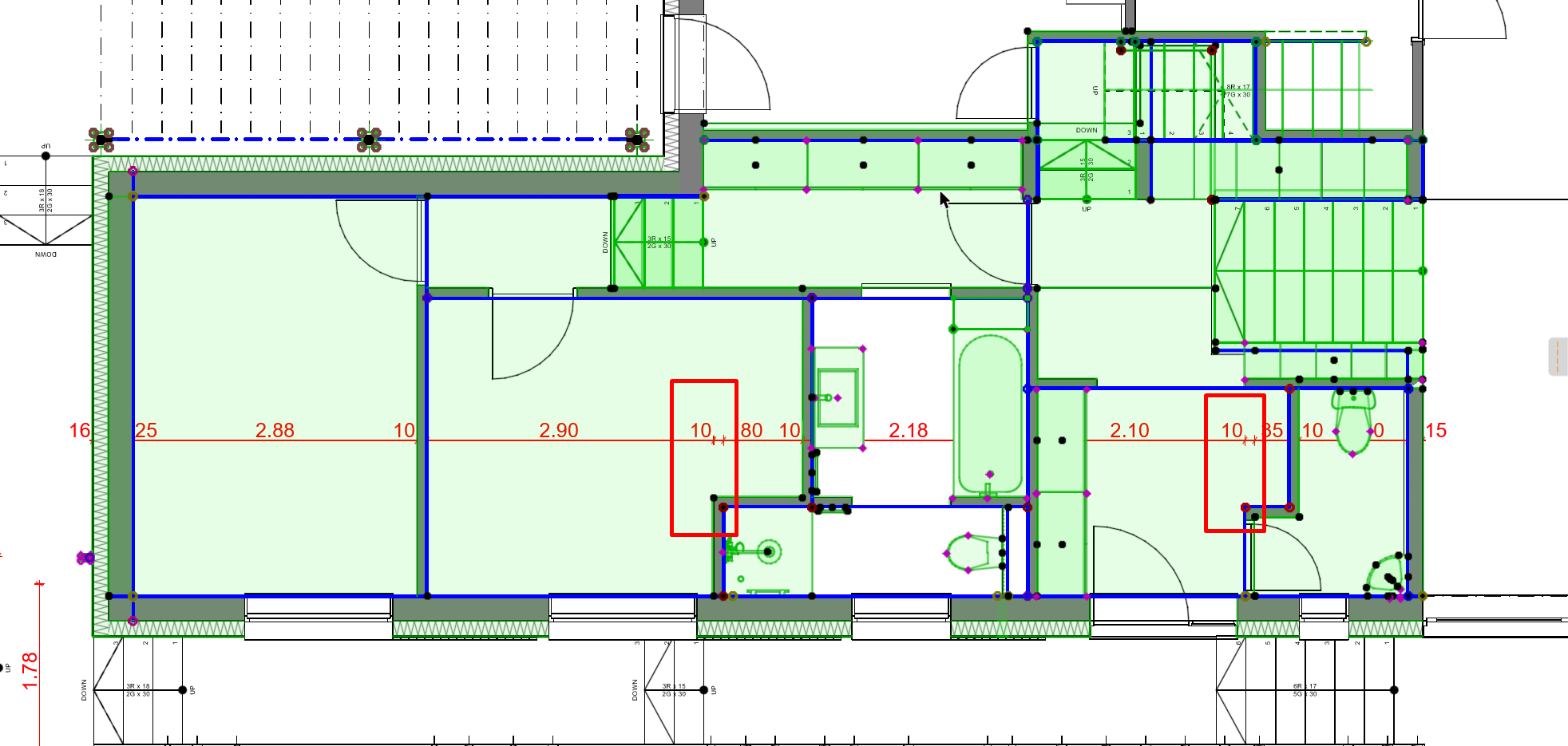

Nota: Paredes, Pilares, Vigas, bem como Lajes, Coberturas e bordos de Malhas perpendiculares e que cruzem esta linha serão cotados. A linha pode ser composta por vários segmentos.


5. Edição posterior

As cadeias de cotas geradas podem ser:

• Selecionadas e modificadas como qualquer outra cota padrão.
• Movidas ou eliminadas conforme necessário.
• Ajustadas com as ferramentas de edição do Archicad.
