Como registar e partilhar assuntos diretamente a partir do BIMx Pro?

Tempo de leitura: 5 min.

Durante os processos de revisão técnica de modelos BIM, tanto no escritório como em obra, é habitual identificar desvios, erros ou dúvidas sobre o conteúdo do modelo. O BIMx Pro permite registar estas observações diretamente a partir de um modelo interativo e partilhá-las em formatos compatíveis com software de autoria como o Archicad.

Esta funcionalidade é exclusiva da modalidade BIMx Pro. Os utilizadores que utilizem apenas a versão gratuita do BIMx não poderão criar nem editar assuntos dentro do modelo. O acesso ao BIMx Pro é concedido mediante licença específica ou por pertencer a uma organização registada que tenha direitos Pro ativados.



Público-alvo

  • Profissionais que utilizam o BIMx Pro
  • Coordenadores BIM e responsáveis pela revisão de qualidade
  • Clientes, consultores e outros intervenientes que consultam modelos BIM em ambiente profissional



Requisitos técnicos

  • Modelo exportado a partir do Archicad, em formato Hyper-model
  • Aplicação BIMx instalada na sua versão mais recente a partir da App Store ou do Google Play
  • Acesso ativado às funções Pro mediante:
    • Licença individual do BIMx Pro, ou
    • Filiação numa organização com licenciamento ativo de BIMcloud SaaS ou semelhante
    • Dispor da licença Collaborate
  • Ligação ao BIMcloud (apenas em caso de envio direto para o Archicad)



Procedimento

  1. Geração de um assunto
    Requisito: Esta funcionalidade só está ativada para utilizadores com acesso ao BIMx Pro.
    A partir do modelo 3D:

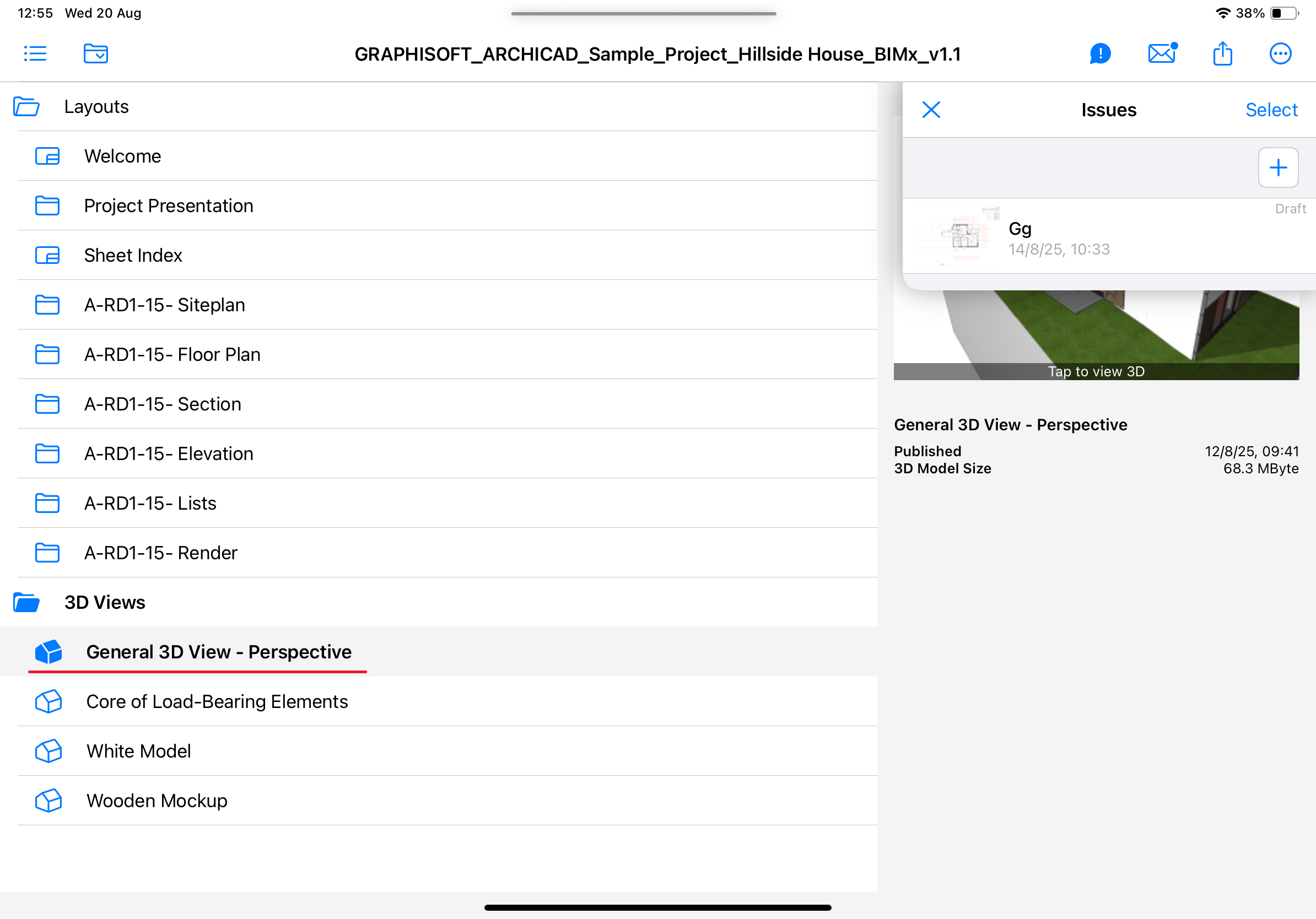

    1. Aceder ao modelo a partir do BIMx Pro e selecionar uma vista do modelo

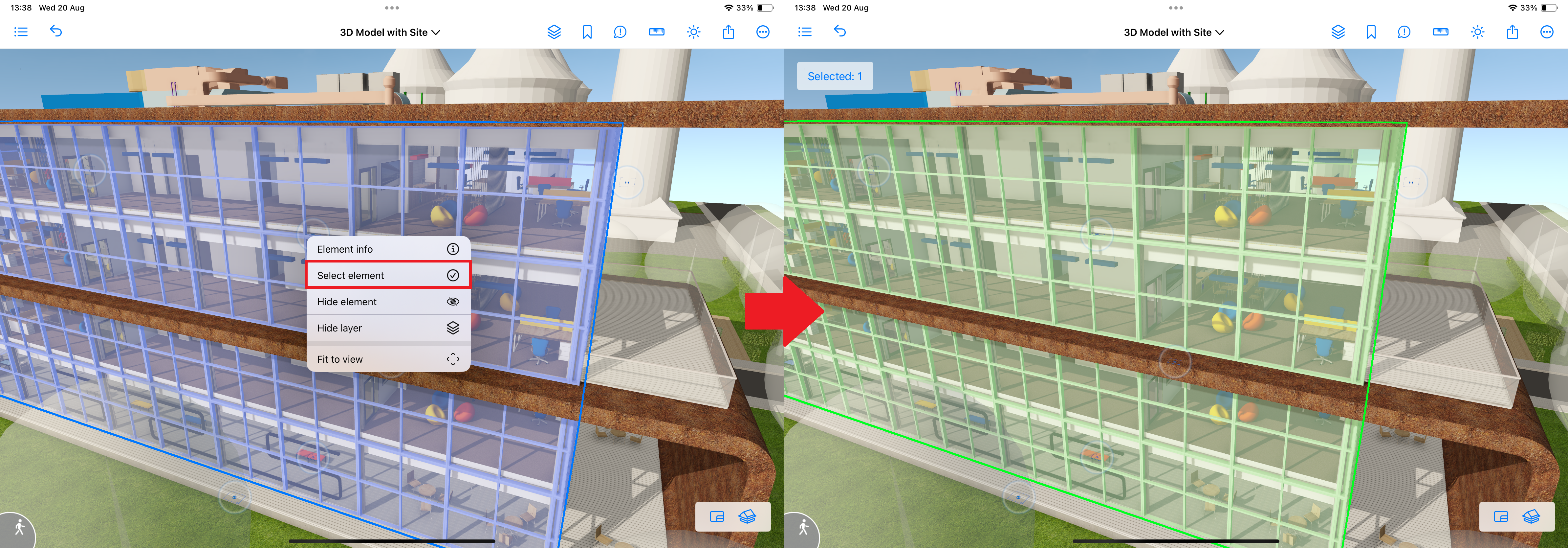

    2. Selecionar um componente do modelo

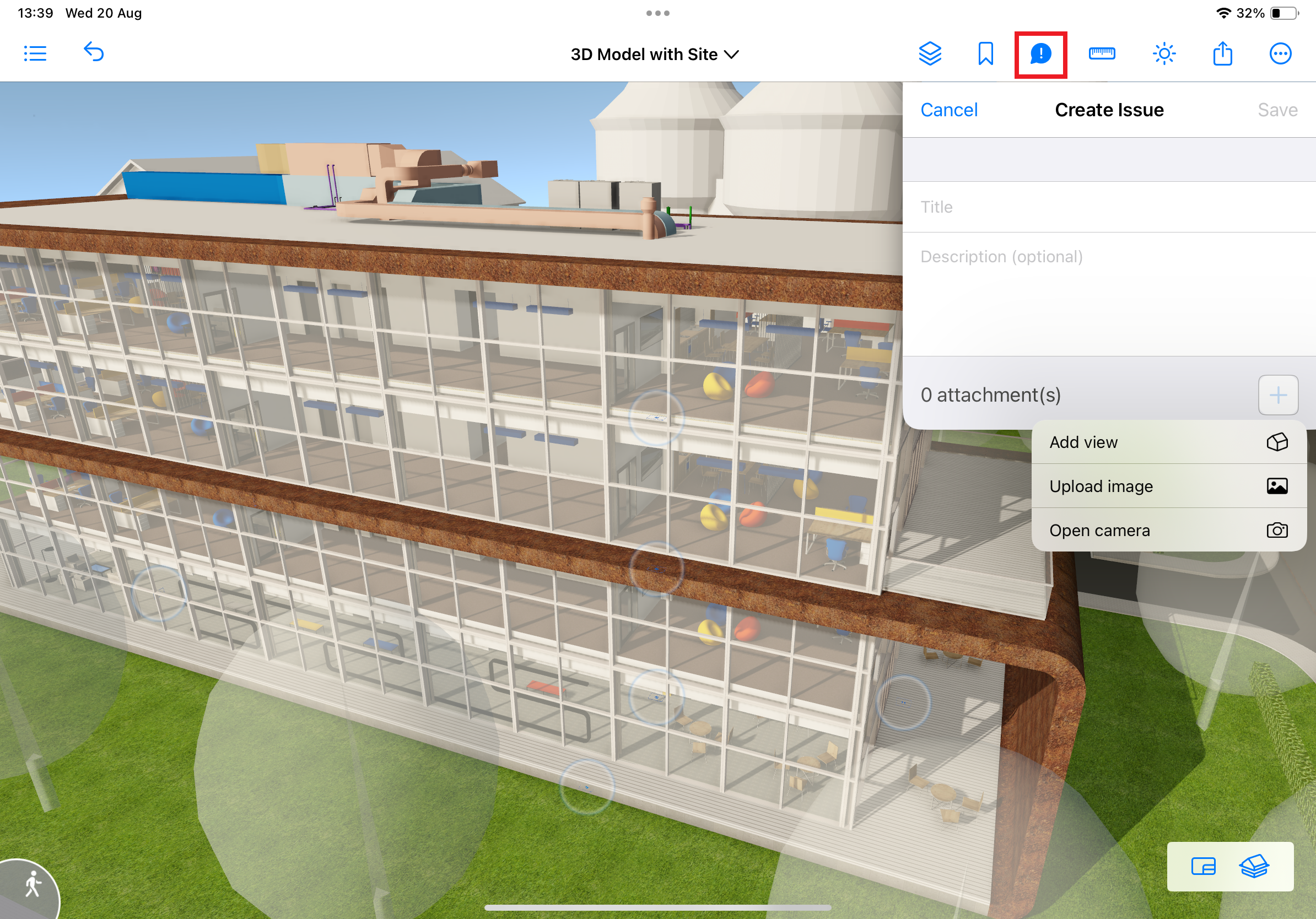

    3. Ativar o comando Criar Assunto

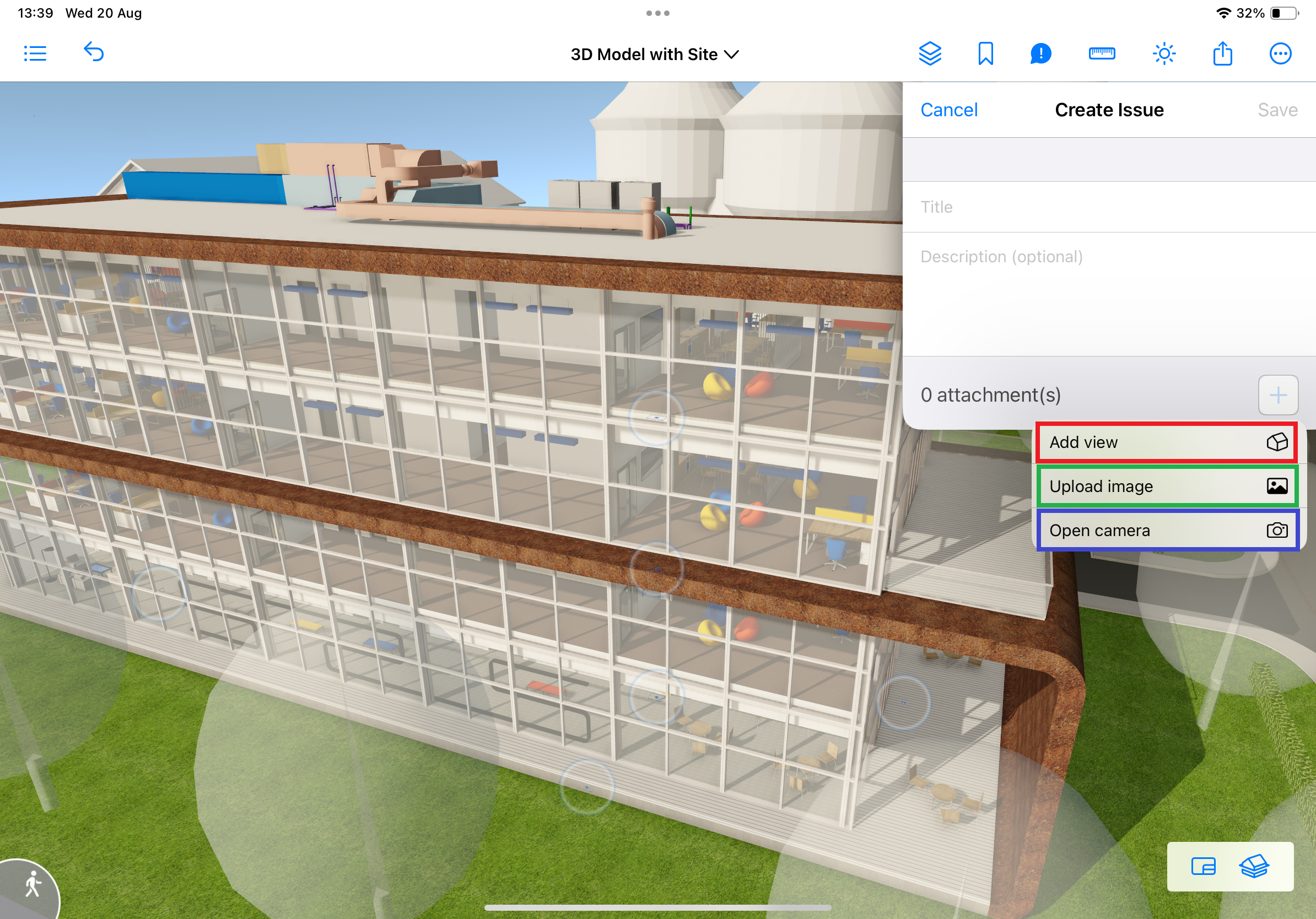

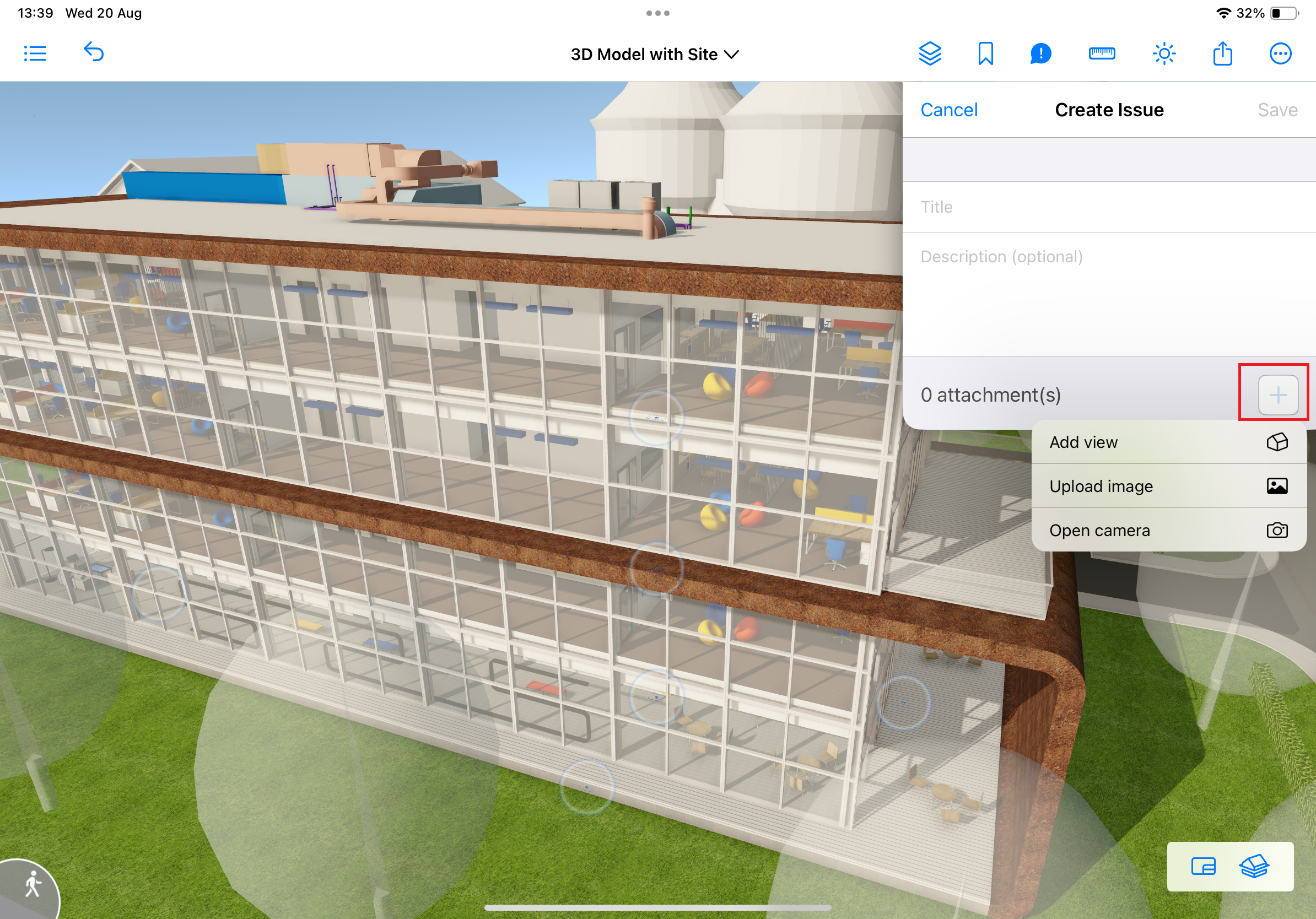

    4. Opcional: Adicione uma imagem ao assunto.
      Adicionar vista (vermelho): Adiciona uma captura a partir da vista ativa
      Carregar imagem (verde): Adiciona uma imagem a partir do armazenamento do dispositivo
      Abrir câmara (azul): Adiciona uma captura a partir da câmara.

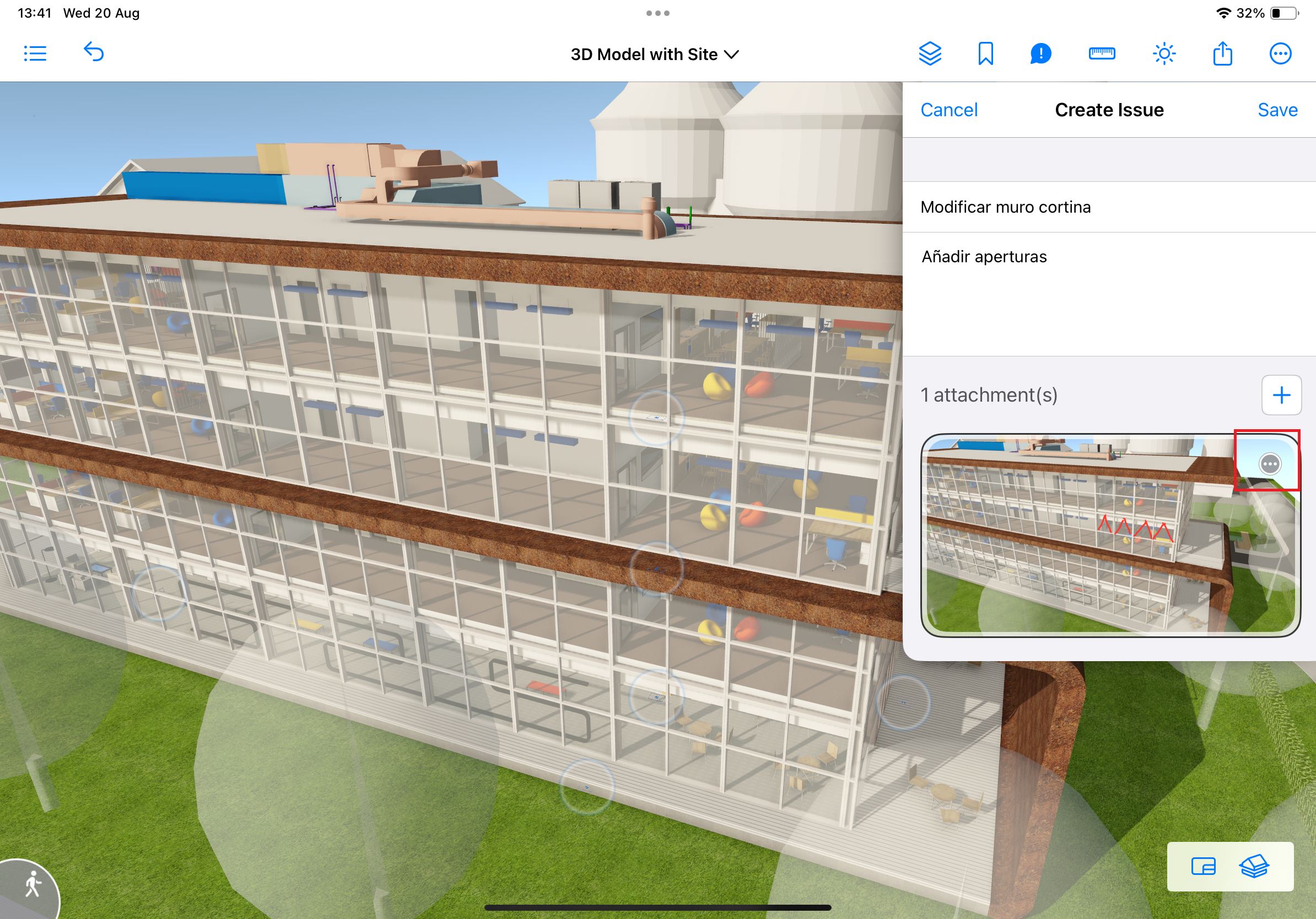

    5. Será registado automaticamente um novo assunto com a vista e a seleção associadas.

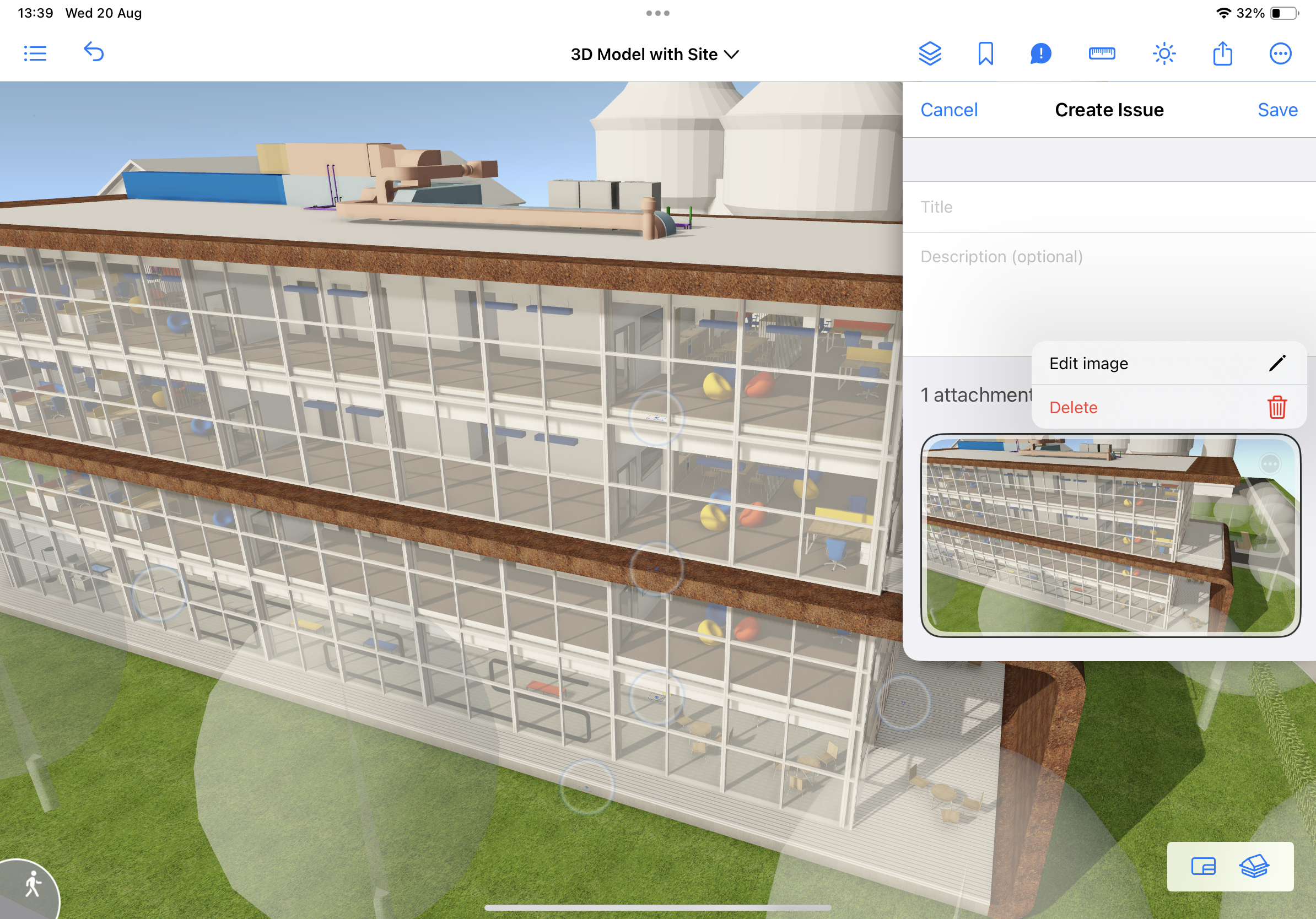

  2. Edição do assunto

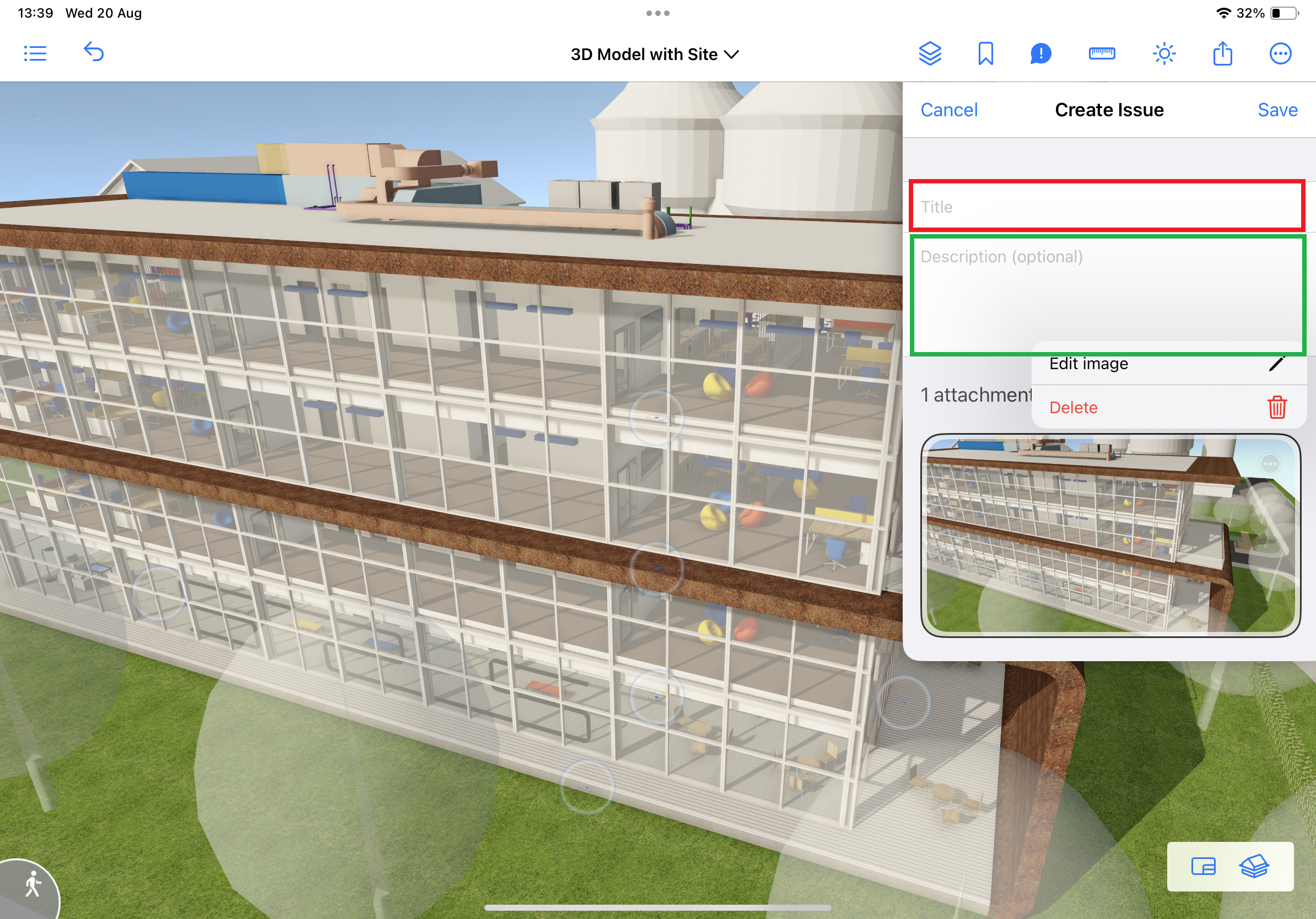

    Os campos disponíveis para edição incluem:
    • Título (vermelho): atribua um título indicativo e/ou descritivo
    • Descrição (verde): texto explicativo, instruções ou dúvidas técnicas



    • Anexos: Para adicionar vistas do modelo ou capturas da câmara.



    • Anotações gráficas feitas sobre vistas guardadas



  3. Exportação e partilha
    A partir da lista de assuntos, realizar o seguinte:

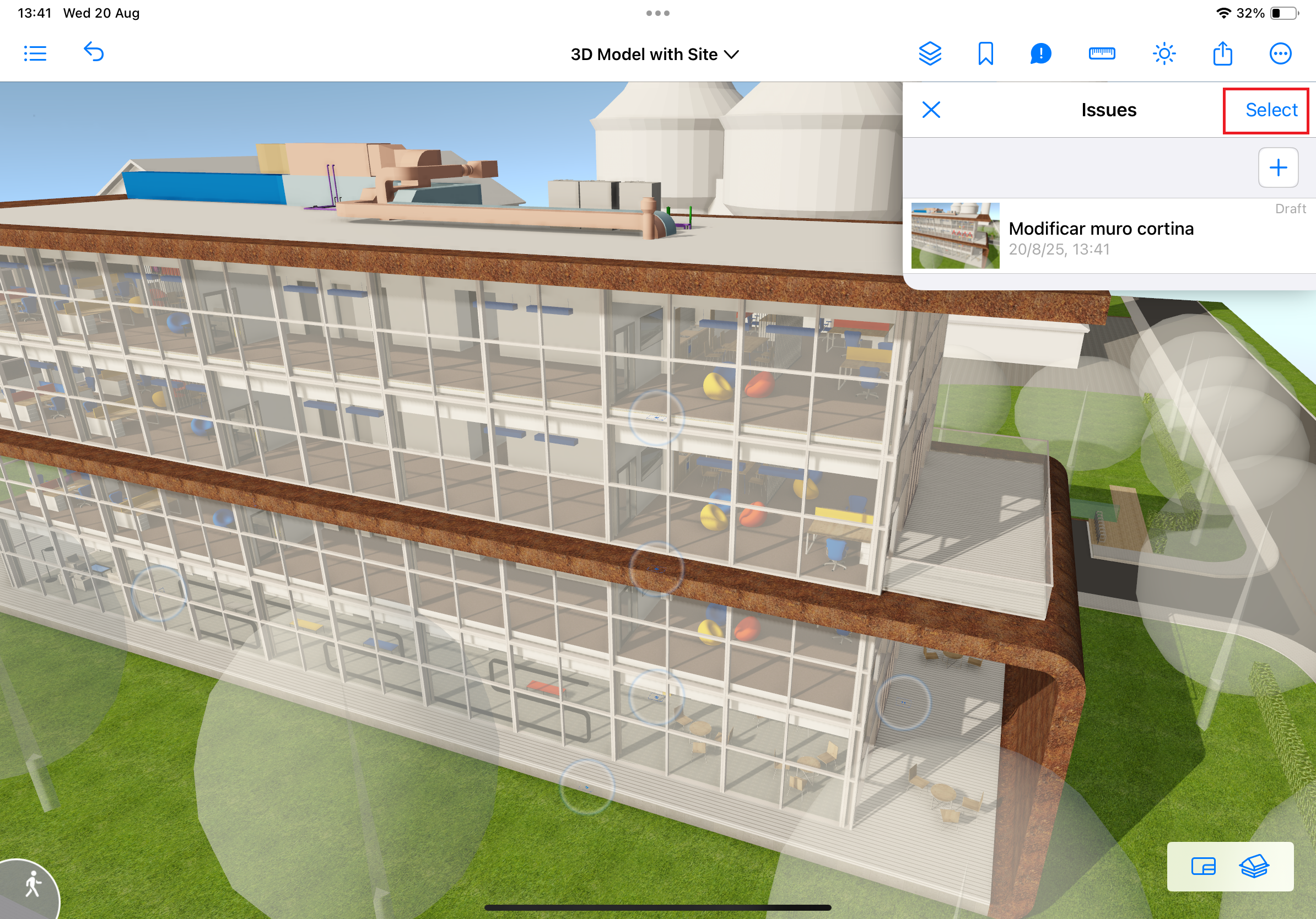

    • Ativar o modo Selecionar



    • Marcar um ou mais assuntos

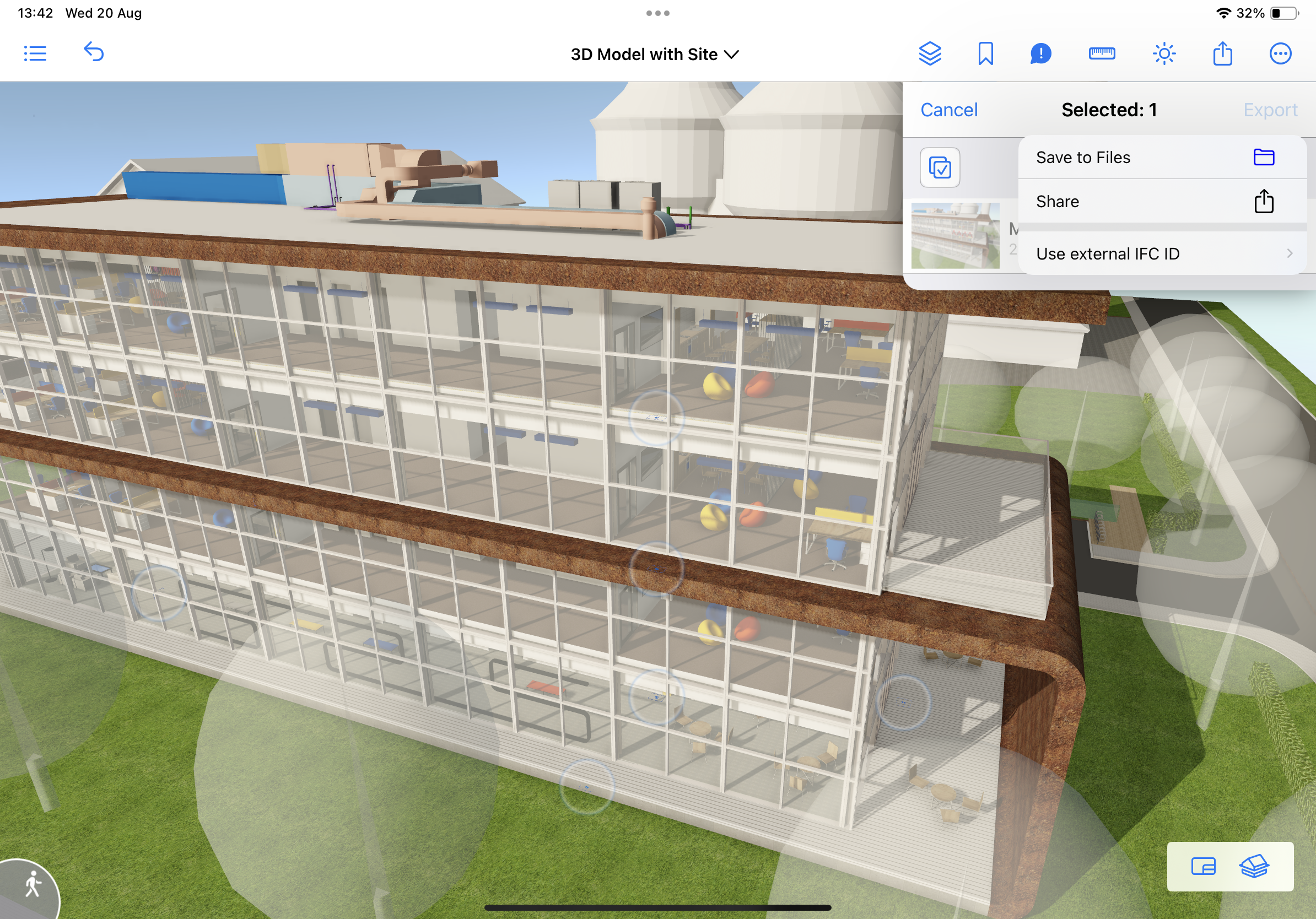

    • Escolher uma das seguintes opções de exportação:



    • Método de exportação Descrição funcional
      Enviar para o Archicad Exclusivo para projetos Teamwork. Assuntos importáveis no Archicad 27.
      Guardar em Ficheiros Exportação local em formato .bcf para transferência posterior.
      Partilhar Envio direto do ficheiro .bcf por e-mail, AirDrop ou outros meios.
      Usar External IFC ID Ativar se o modelo contiver elementos gerados em software externo ao Archicad.
  4. Importação em software de autoria
    1. No Archicad:

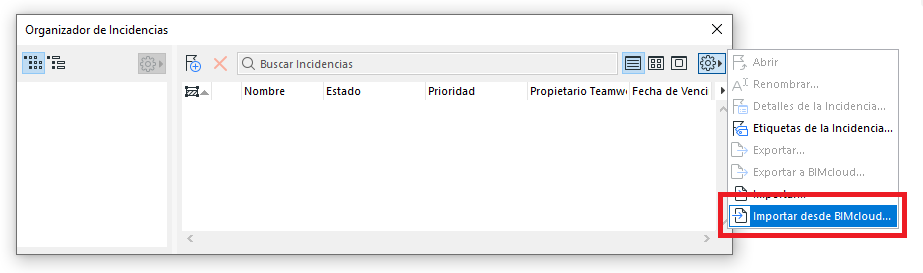

      1. Utilizar o botão Importar do BIMx Pro, no Organizador de Assunto




  5. Noutros casos:

    • Utilizar a opção de importação de ficheiros .bcf

    • Compatível com o Archicad e com outros ambientes que suportem a norma BCF



Verificação do funcionamento

  • Confirmar que o assunto aparece listado no BIMx Pro

  • Se foi enviada, validar o seu aparecimento no Archicad

  • No caso de um ficheiro .bcf, verificar que abre corretamente em software compatível
