Como posso criar uma rampa curva no Archicad 29?

As rampas curvas no Archicad criam-se através de um objeto específico disponível na Ferramenta Objeto, situada no painel esquerdo. Este procedimento guia-o passo a passo para localizar, configurar e colocar corretamente uma rampa curva no seu projeto do Archicad 29.

1. Aceder à ferramenta

1. Abra o seu projeto no Archicad.
2. No painel esquerdo (barra de ferramentas do Archicad), selecione a Ferramenta Objeto (ícone de cubo cinzento).
3. Abra as definições do objeto clicando em Definições Predefinidas do Objeto na parte superior ou premindo Ctrl/Cmd + T.

2. Localizar o objeto de rampa curva

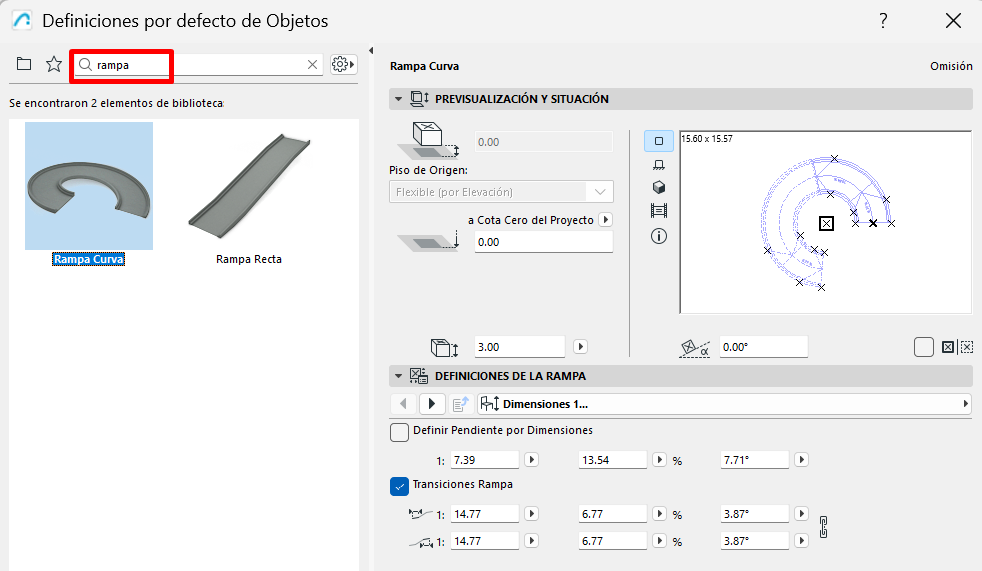

1. Na janela de seleção de objetos, certifique-se de que está a utilizar a Biblioteca do Archicad 29.
2. Navegue pelas pastas até chegar a:
   04 Construção → Escadas e Rampas → Rampas.

3. Selecione o objeto “Rampa Curva”.



Nota: Se não encontrar a pasta de rampas, verifique se a biblioteca do Archicad 29 está corretamente carregada no seu projeto.

3. Configurar os parâmetros essenciais

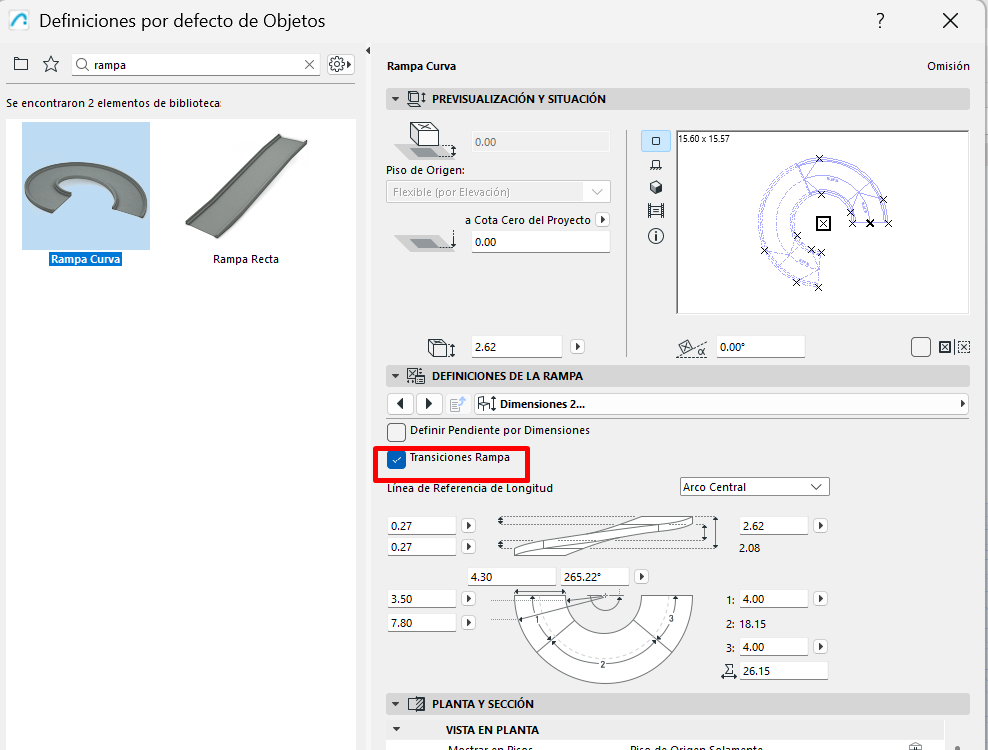

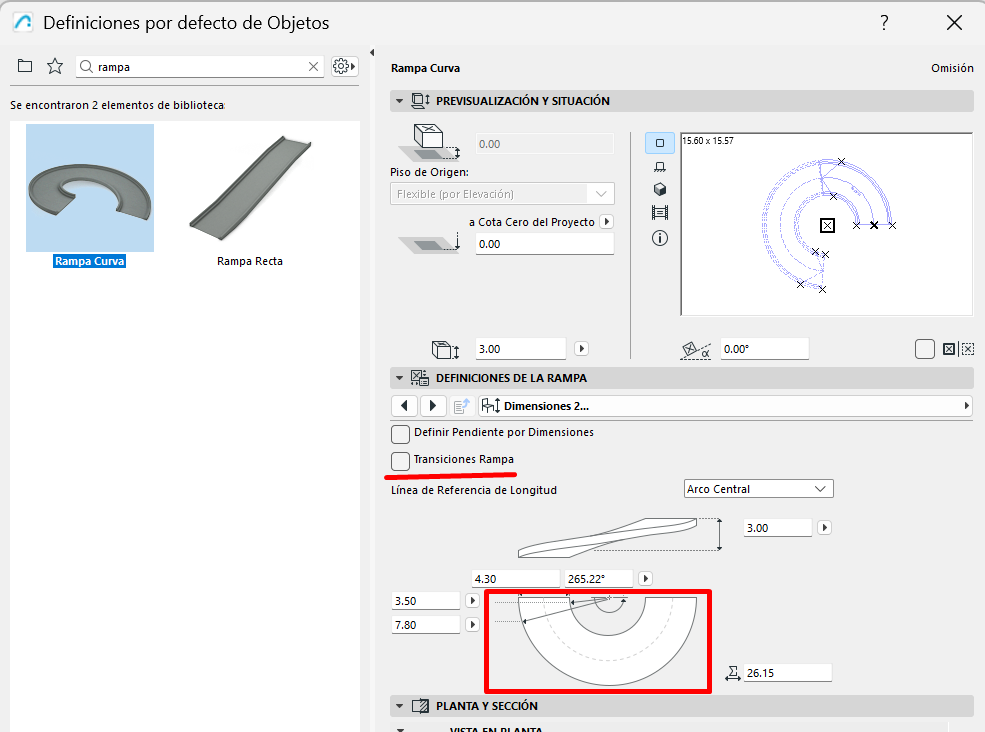

1. Com a Rampa Curva selecionada, reveja os parâmetros de Geometria:
   • Tipo de rampa (circular ou helicoidal).
   • Raio interior e raio exterior.

   • Largura útil da rampa.



2. Defina a inclinação:
   • Indicando a diferença de altura entre o início e o fim, ou
   • Introduzindo diretamente a inclinação (%), se o objeto o permitir.

3. Ajuste a segmentação da curva, configurando o número de segmentos para controlar a suavidade da rampa em 3D.



4. Configure a representação:
   • Materiais de superfície.
   • Preenchimentos e tipo de traço em planta.
   • Símbolos gráficos (setas, contornos, etc.).

Dica: Nas fases iniciais do projeto, utilize menos segmentos para melhorar o desempenho do modelo. Pode aumentar a resolução da curva mais tarde, para os desenhos definitivos.

4. Colocar a rampa na planta

1. Certifique-se de que a Ferramenta Objeto está ativa e de que o objeto Rampa Curva está corretamente configurado.
2. Posicione-se no piso onde a rampa vai começar (por exemplo, o rés-do-chão).
3. Clique no ponto onde pretende definir a origem da rampa.
4. Mova o cursor para definir:
   • O sentido da curva.
   • O raio da rampa.
5. Clique novamente para fixar o comprimento da rampa ou introduza valores numéricos precisos, se preferir.

Nota: Verifique que a altura final da rampa coincide com o nível do piso superior, para evitar saltos ou desfasamentos entre elementos.

5. Ajustes finais em 3D

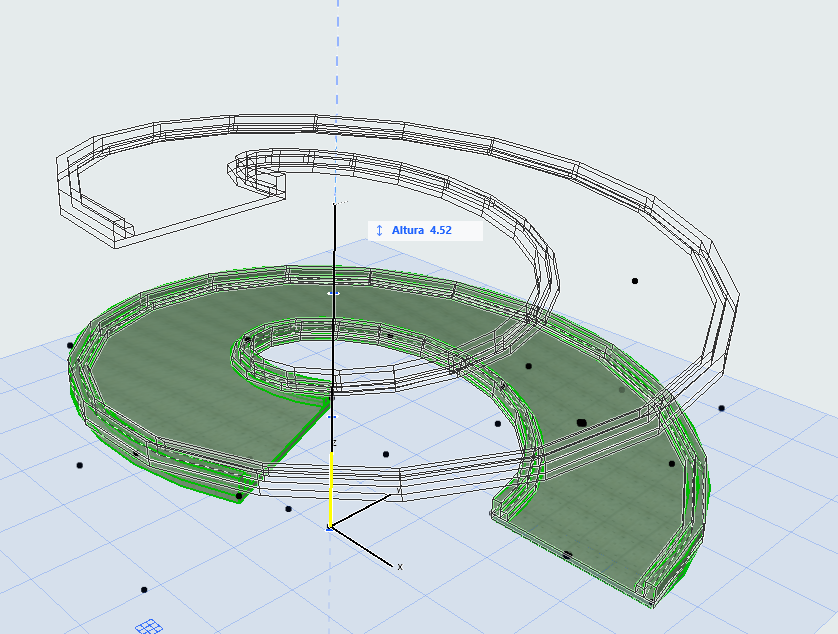

1. Mude para a vista em 3D para rever a rampa curva no modelo.
2. Utilize os pontos quentes (hotspots) para ajustar:

   • A altura de início ou de fim.




3. Verifique que não existem interferências com outros elementos (lajes, paredes, guardas, etc.) utilizando as ferramentas de corte e filtragem em 3D.

6. Recomendações técnicas

1. Para rampas especialmente complexas (helicoidais de várias voltas ou geometrias muito específicas), pode combinar perfis complexos com a ferramenta Morph, apenas quando o objeto de rampa padrão não cubra a necessidade.
2. Ajuste a resolução da curva consoante a fase do projeto: menos detalhe nos esboços iniciais, mais detalhe na documentação final.
3. Verifique sempre que a inclinação e a largura da rampa cumprem a regulamentação de acessibilidade e segurança aplicável (por exemplo, a regulamentação nacional de acessibilidade).

Dica: Guarde um objeto de Rampa Curva bem configurado como favorito do Archicad para o reutilizar em projetos futuros e manter um padrão de projeto coerente.
