Como posso contabilizar as áreas das superfícies no Archicad? 3 formas de extrair as áreas de forma eficaz

Tempo de leitura: 5 min.

Quando se trabalha num projeto, é habitual que diferentes equipas e/ou participantes forneçam listagens das várias áreas do projeto, que não se limitam a zonas, divisões e/ou compartimentos segundo critérios definidos pelos diferentes intervenientes, respondendo às necessidades de cada um deles. Essas listagens ajudam a:

• Descrever o projeto com precisão.
• Calcular o custo/benefício por unidade de superfície.
• Definir o uso ou atividade de cada divisão.
• Cumprir regulamentação (por exemplo, áreas por setores de incêndio conforme a regulamentação aplicável).
• etc

No entanto, a elaboração destas listagens pode ser uma tarefa trabalhosa, especialmente em projetos que atravessam múltiplas fases e alterações, sem falar do seu tamanho ou complexidade. Felizmente, o Archicad permite automatizar e simplificar este processo, mesmo em projetos em constante evolução.

Neste artigo, vamos explorar as diferentes ferramentas BIM disponíveis no Archicad para calcular as superfícies dos compartimentos ou divisões dos projetos, e como utilizar cada uma delas para tirar o máximo partido de forma mais fácil, rápida e eficaz.

Neste artigo exploraremos as ferramentas BIM disponíveis no Archicad para calcular superfícies, analisando as suas vantagens, limitações e casos de uso recomendados.

Elemento Zona

A ferramenta Zona é a opção principal e mais completa para calcular áreas no Archicad. Está especificamente concebida para representar compartimentos ou divisões do projeto e oferece funcionalidades avançadas como:

• Deteção automática do perímetro e atualização dinâmica.
• Cálculo de superfícies líquidas e construídas.
• Cálculo de volumes.
• Contagem de portas e janelas, incluindo as suas superfícies.
• Inclusão e quantificação de objetos dentro da zona.
• Atribuição de propriedades personalizadas.
• Etc

Importante: Para um funcionamento correto, as zonas não devem sobrepor-se, mesmo que estejam em vegetais distintos.

Tramas

Embora menos conhecida, a ferramenta Trama também permite calcular áreas. Para ativar esta função:

• Selecione a ferramenta Trama.

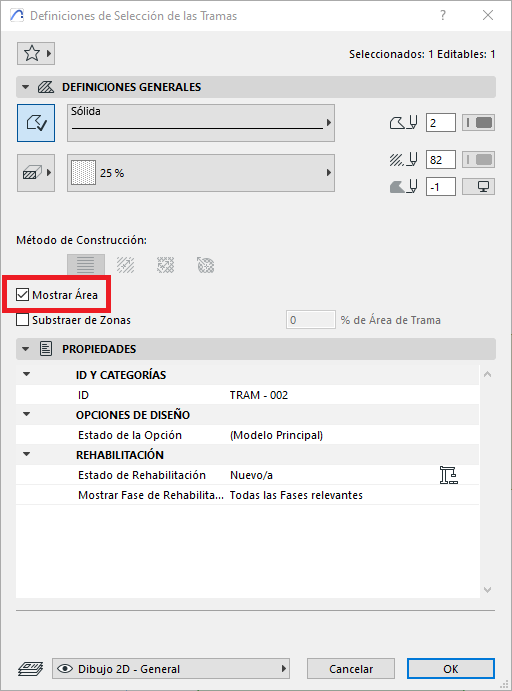

• Na caixa de diálogo de Tramas, selecione Mostrar Área




Embora não ofereça as capacidades avançadas das Zonas (como propriedades personalizadas ou atualização automática), as Tramas permitem:

• Mostrar a área coberta.
• Incluir-se em Mapas Interativos para a sua quantificação.

São úteis para representar agrupamentos ou setores quando não é necessária informação volumétrica nem propriedades personalizadas.

Elemento Forma

O elemento Forma é uma ferramenta de modelação 3D livre, ideal para representar geometrias complexas. Embora não tenha sido pensado especificamente para o cálculo de áreas, oferece vantagens como:

1. Adaptação a espaços com geometrias irregulares ou alturas variáveis.
2. Admite as Operações Booleanas (União, Subtração e Interseção)
3. Possibilidade de atribuir propriedades personalizadas.
4. Não é afetado pela sobreposição com outras zonas.

Qual ferramenta usar e quando?

Aqui tem um guia prático para escolher a ferramenta adequada consoante o contexto:
