Como mostrar quantidades unitárias e totais de zonas num Esquema do Archicad?

Ao trabalhar com Esquemas de Zonas no Archicad, é habitual precisar de visualizar tanto as quantidades totais como os valores unitários de superfície.

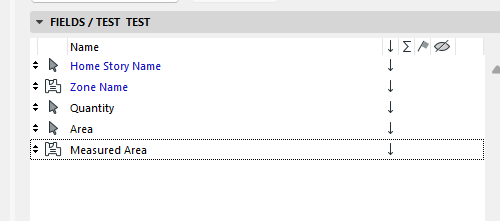

Passo 1 - Adicionar os campos necessários

Para elaborar a tabela corretamente, adicione os seguintes 5 campos (Fields) ao Esquema:

1. Home Story
2. Zone Name (ou Zone Category, se o Tipo corresponder à categoria)
3. Quantity (General Parameter)
4. Area (General Parameter)

5. Measured Area (Zone) ou Calculated Area (Zone)

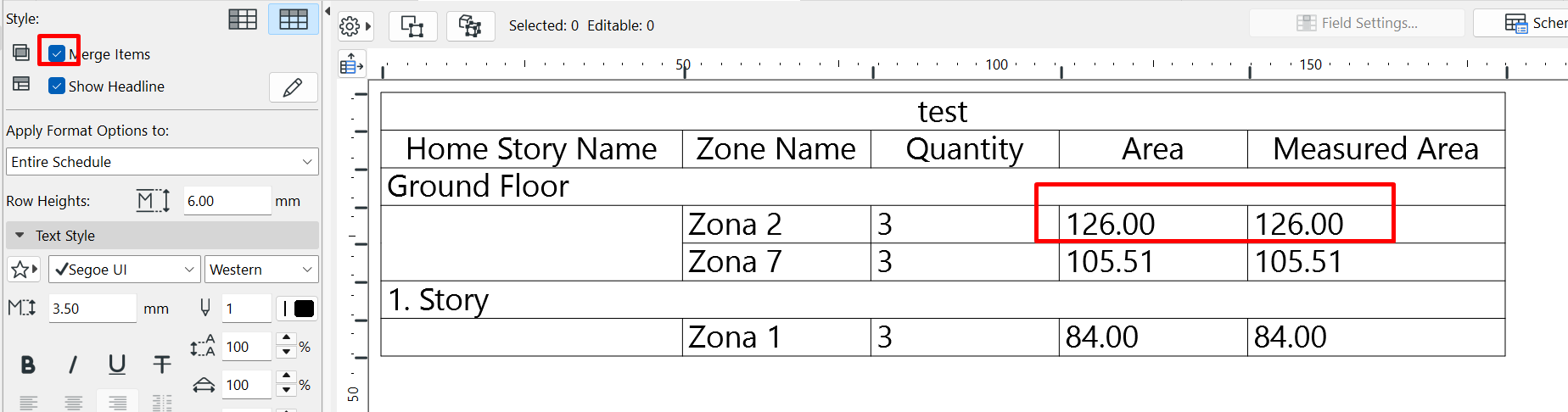

Passo 2 - Comportamento inicial do esquema

Depois de combinados estes campos, observará que as colunas de área mostram inicialmente o total acumulado de todas as zonas.

Passo 3 - Mostrar o valor unitário da área

Para que a coluna Area mostre corretamente o valor unitário, é necessário modificar a sua configuração.

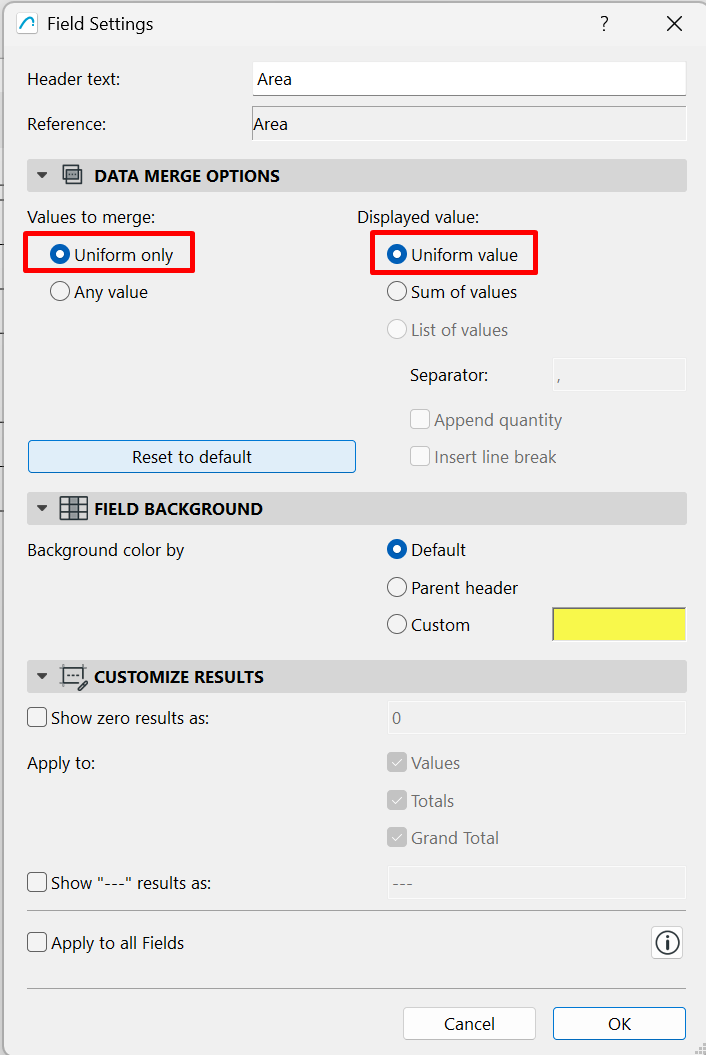

1. Selecione o campo Area dentro do Esquema.

2. Clique em Field Settings.



3. Na secção Data Merge Options, selecione: Uniform Only e Uniform Value



Nota: Esta configuração permite que a coluna mostre o valor individual de cada zona em vez do total acumulado.

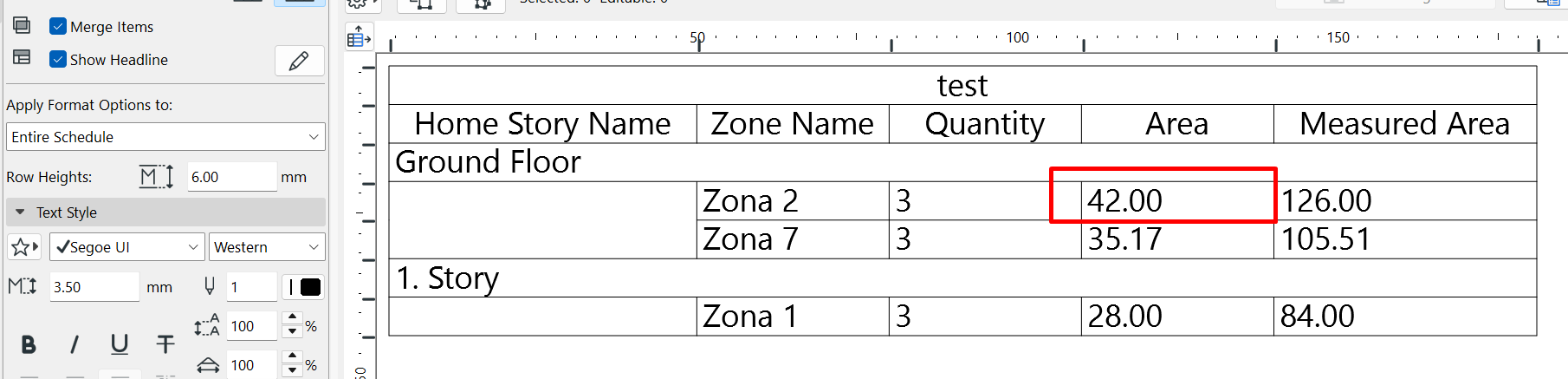

Resultado

Após aplicar esta configuração:

• A coluna Quantity mostrará a quantidade total.
• A coluna Area mostrará corretamente o valor unitário.

• As restantes colunas continuarão a funcionar de acordo com o seu critério de agrupamento.
