Como mostrar os Marcadores de Corte em Vistas de Cortes ou Alçados no Archicad?

Tempo de leitura: 4 min.

Em projetos complexos, pode ser útil visualizar os Marcadores de Corte diretamente nas Vistas de Cortes ou de Alçados. Isto permite localizar graficamente a posição dos cortes dentro do modelo e aceder rapidamente às vistas relacionadas. O Archicad oferece um procedimento simples para o conseguir através de Marcadores Vinculados.

Público-alvo

Este artigo destina-se a utilizadores do Archicad de todos os níveis que pretendam mostrar os Marcadores de Corte em Vistas de Cortes ou Alçados.

Requisitos prévios

• Ter o Archicad aberto com um projeto ativo e com Cortes já criados.

• Dispor das permissões necessárias para criar e editar Cortes e Alçados (em projetos Teamwork).

• Conhecimento básico do ambiente de trabalho no Archicad.

Procedimento

1. Abrir uma vista de Corte ou de Alçado num novo separador.

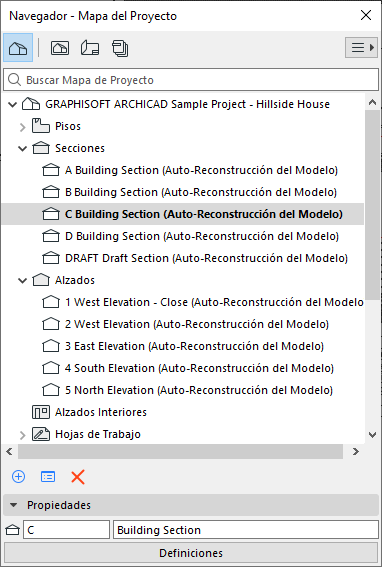

   No Navegador do projeto, faça duplo clique numa das vistas de Corte ou Alçado para a abrir num novo separador.



2. Ativar a opção Traçar
   Na barra superior, ative a ferramenta Traçar (ver foto).



3. Selecionar uma Vista de Planta como referência

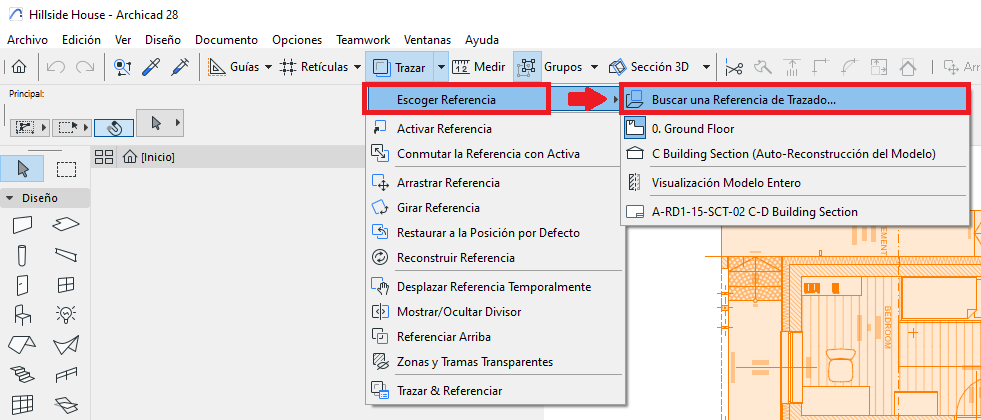

   Clique na seta pendente e selecione Escolher Referência > Procurar uma Referência de Traçado...

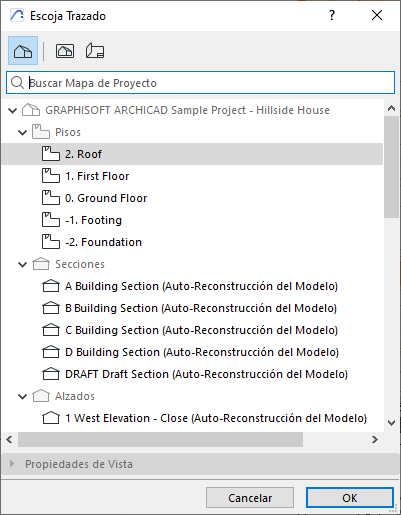

   No menu Escolher Traçado, faça duplo clique numa Vista de Planta (por exemplo, o rés-do-chão).



4. Copiar os Marcadores de Corte a partir da Planta
   • Copie os Marcadores de Corte a partir da vista de Planta.
   • Cole-os na Vista de Corte ou Alçado pretendida, certificando-se de que ficam bem posicionados.

5. Converter os Marcadores em Marcadores Vinculados

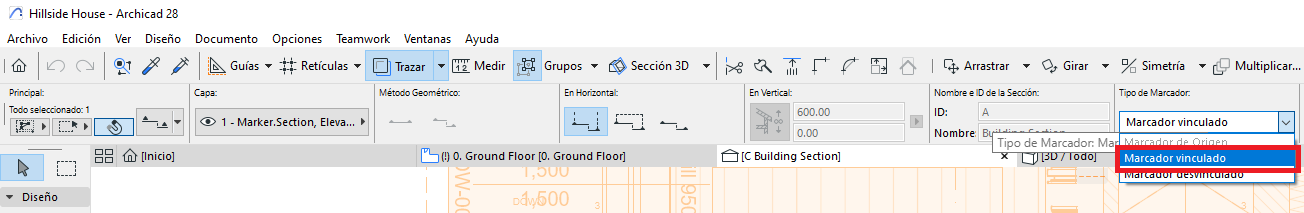

   Selecione o marcador acabado de colar e, nas definições do marcador, altere o Tipo de Marcador para Marcador Vinculado.

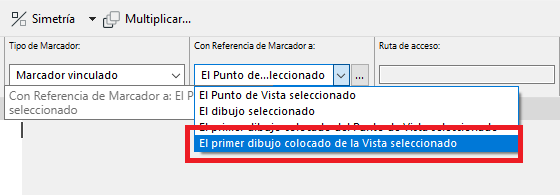

   Na opção Com referência de Marcador a, selecione O primeiro desenho da Vista selecionada.



6. Atribuir a referência correta

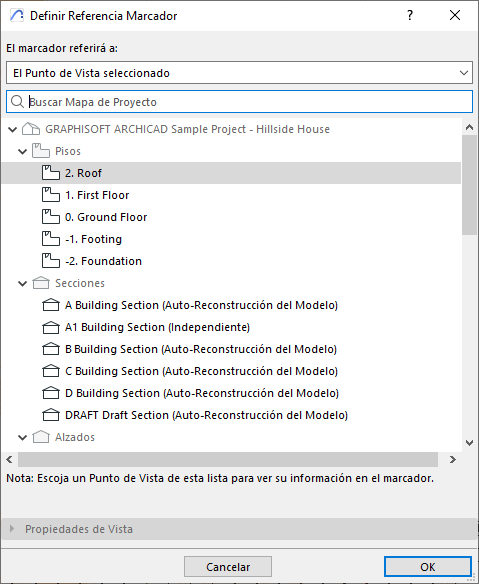

   Ao abrir a caixa de diálogo Definir Referência de Marcador, faça duplo clique no Corte a que deve pertencer o Marcador copiado da vista.




Como saber se está bem configurado

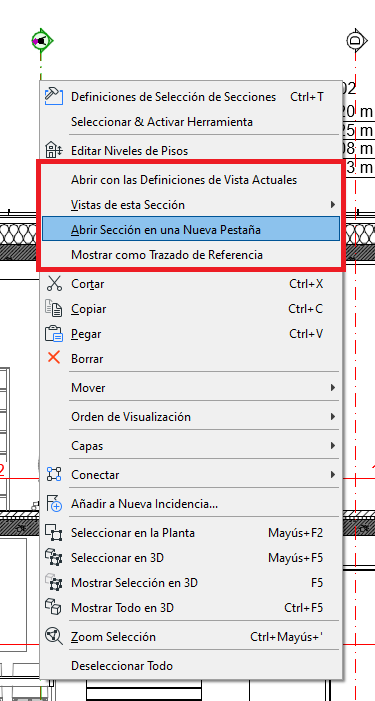

• Ao clicar com o botão direito no Marcador de Corte copiado, poderá ver as seguintes opções no menu pendente:
  • Abrir com as Definições de Vista Atuais
  • Vistas deste Corte
  • Abrir Corte num Novo Separador
  • Mostrar como Traçado de Referência



  • Se, ao abrir a vista, esta corresponder ao corte esperado, a configuração está correta.

Dica técnica

• Assegure-se de que em Traçar está ativada a visualização de Marcadores de Corte e Alçados, para os poder posicionar corretamente.
• Tenha em conta que, ao copiar e colar marcadores, o Archicad pode gerar cortes ou alçados independentes (não vinculados a vistas reais). Reveja o Navegador e elimine as vistas em excesso, se necessário.
