Como mostrar a estrutura das Escadas sem acabamentos nas vistas estruturais ou sem acabamentos no Archicad?

Tempo de leitura: 5 min.

No desenvolvimento de modelos BIM com o Archicad, é comum gerar vistas estruturais onde os acabamentos são excluídos para nos centrarmos exclusivamente nos elementos estruturais portantes do edifício. Graças à utilização das opções de Visualização Parcial da Estrutura (como as opções Apenas Núcleo ou Apenas Núcleo dos Elementos Portantes), as paredes e as lajes podem mostrar apenas a sua estrutura portante. No entanto, as escadas não respondem a esta configuração da mesma forma, o que gera incoerências visuais. Este artigo apresenta uma solução prática para representar apenas a estrutura das escadas nessas vistas, sem afetar a sua geometria real.

Público-alvo:
Profissionais de arquitetura, modeladores BIM e técnicos que utilizem o Archicad para documentação, coordenação ou análise estrutural de projetos.

Requisitos Prévios:

• Archicad 24 ou superior
• Escadas modeladas com componentes estruturais e de acabamento
• Conhecimento básico da utilização de Vegetais e Combinações de Vegetais
• Familiaridade com o Navegador, o Mapa de Vistas e as Opções de Vista do Modelo

Passos para a Resolução:

1. Duplicar a escada existente

1. Selecionar a escada em planta ou em vista 3D
2. Copiar a escada (Ctrl+C / Cmd+C)
3. Colar na mesma localização (Ctrl+V)

2. Configurar as escadas apenas para a vista estrutural.

1. Selecionar uma das escadas duplicadas
2. Abrir as Definições de Escada (Ctrl+T)

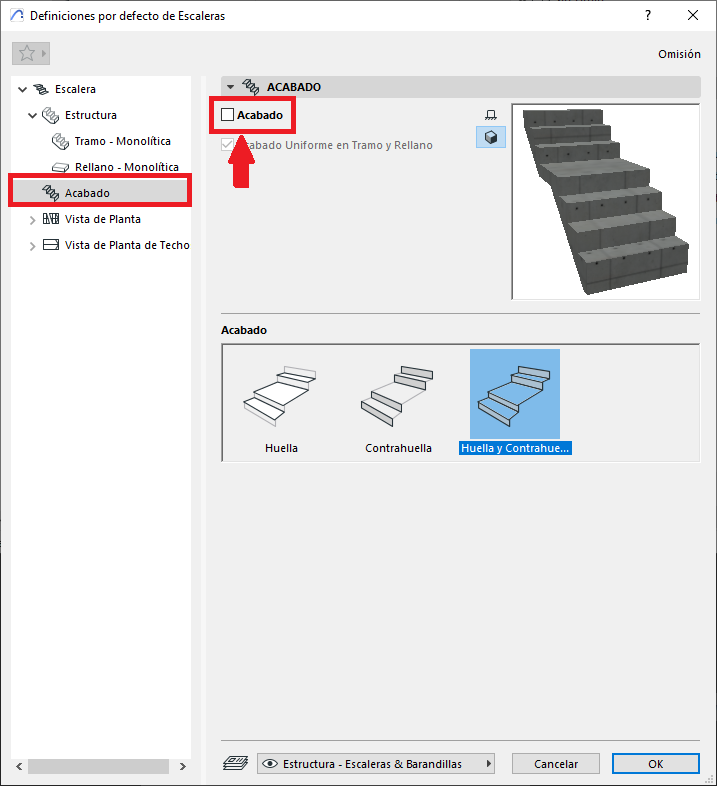

3. Na secção Acabamento, desativar a opção Acabamento.

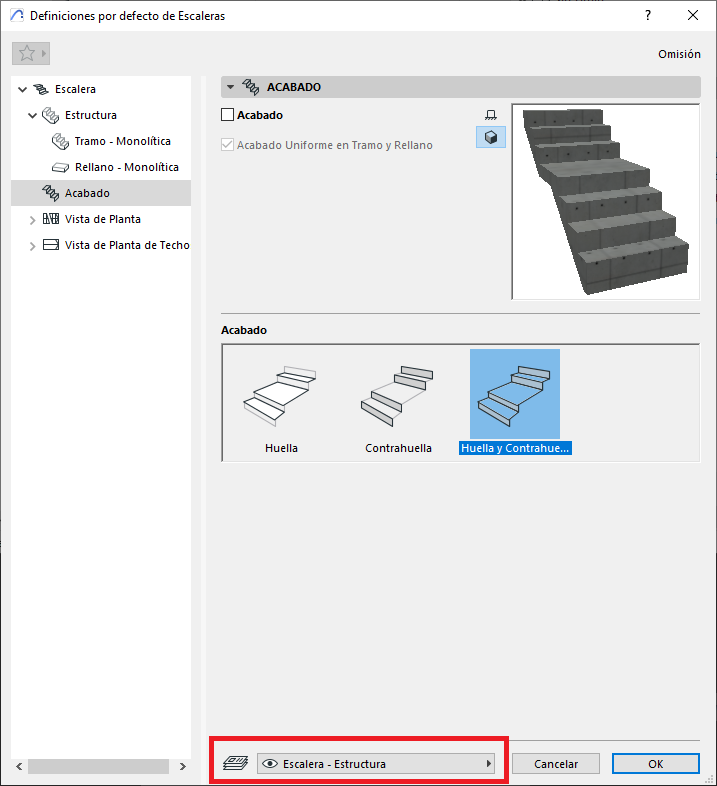

4. Atribuir esta escada a um vegetal chamado, por exemplo, Escada - Estrutura




3. Configurar a outra escada como acabamento

1. Selecionar a escada duplicada restante
2. Abrir as Definições de Escada (Ctrl+T)

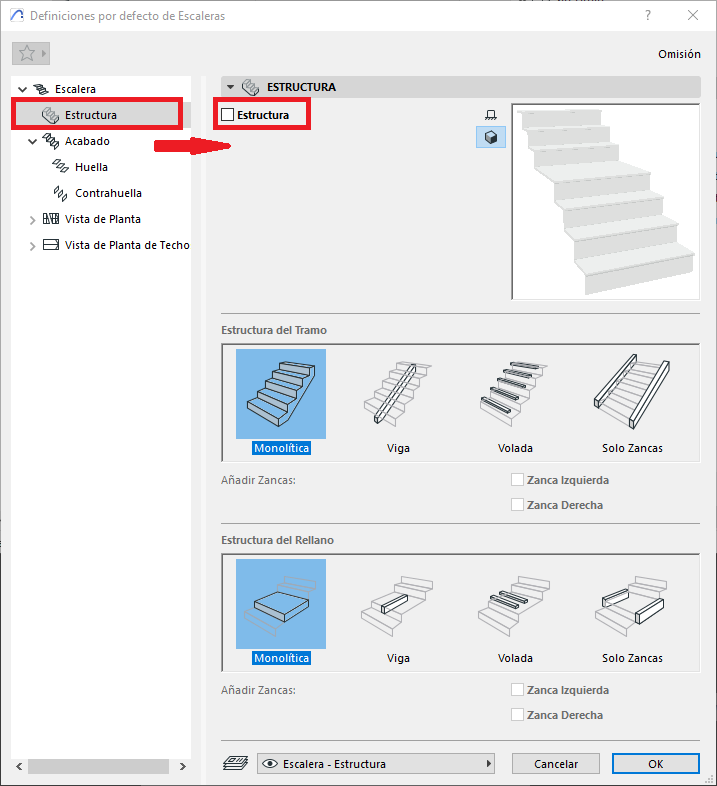

3. Na secção Estrutura, desativar a opção Estrutura.



4. Verificar que não existem interferências geométricas entre ambas as escadas

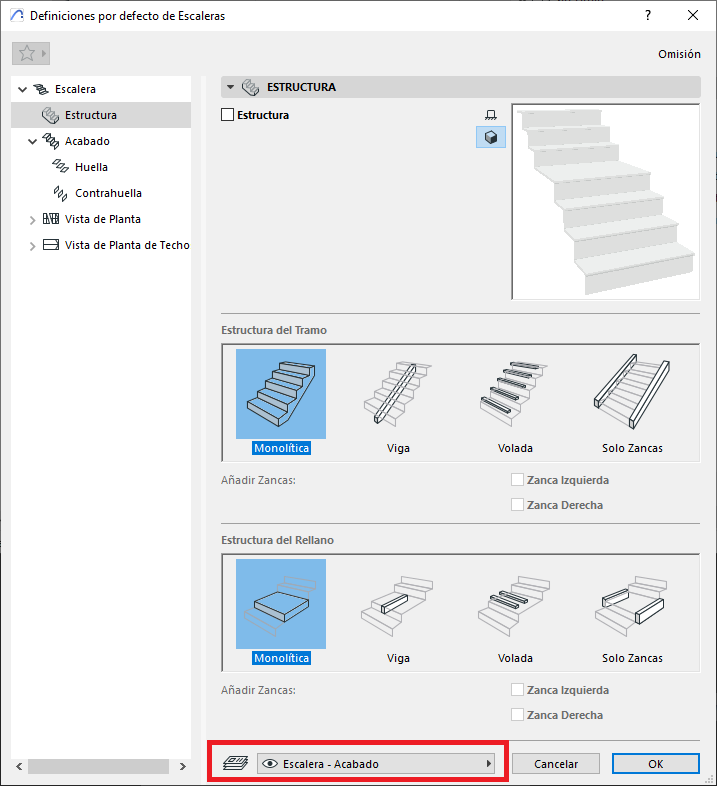

5. Atribuir esta escada a um vegetal diferente, por exemplo, Escada - Acabamento




4. Criar uma Combinação de Vegetais para a vista estrutural
5. Aplicar a Combinação de Vegetais na vista estrutural e ativar a visualização “Apenas Núcleo” na Visualização Parcial da Estrutura

Validação:

Na vista configurada, deve visualizar-se unicamente a parte estrutural da escada

Dicas Profissionais:

• Este método garante uma representação precisa do modelo estrutural sem comprometer a geometria original nem a documentação das plantas de arquitetura. É especialmente útil para a coordenação com a engenharia de estruturas e para gerar plantas de obra diferenciadas.
• Guarde a cópia da escada que inclui a estrutura e os acabamentos num vegetal oculto do projeto, para o caso de ser necessário fazer alterações à escada. Porque fazer a alteração à escada e repetir estes passos é mais fácil do que ter de reeditar a escada duplicada.
