Como modelar uma gelosia utilizando a ferramenta Parede Cortina?

Seguem-se os passos para modelar uma gelosia de tijolos no Archicad de forma eficiente, utilizando um Painel de Parede Cortina.

1. Modele o tijolo pretendido utilizando, por exemplo, a ferramenta Laje.

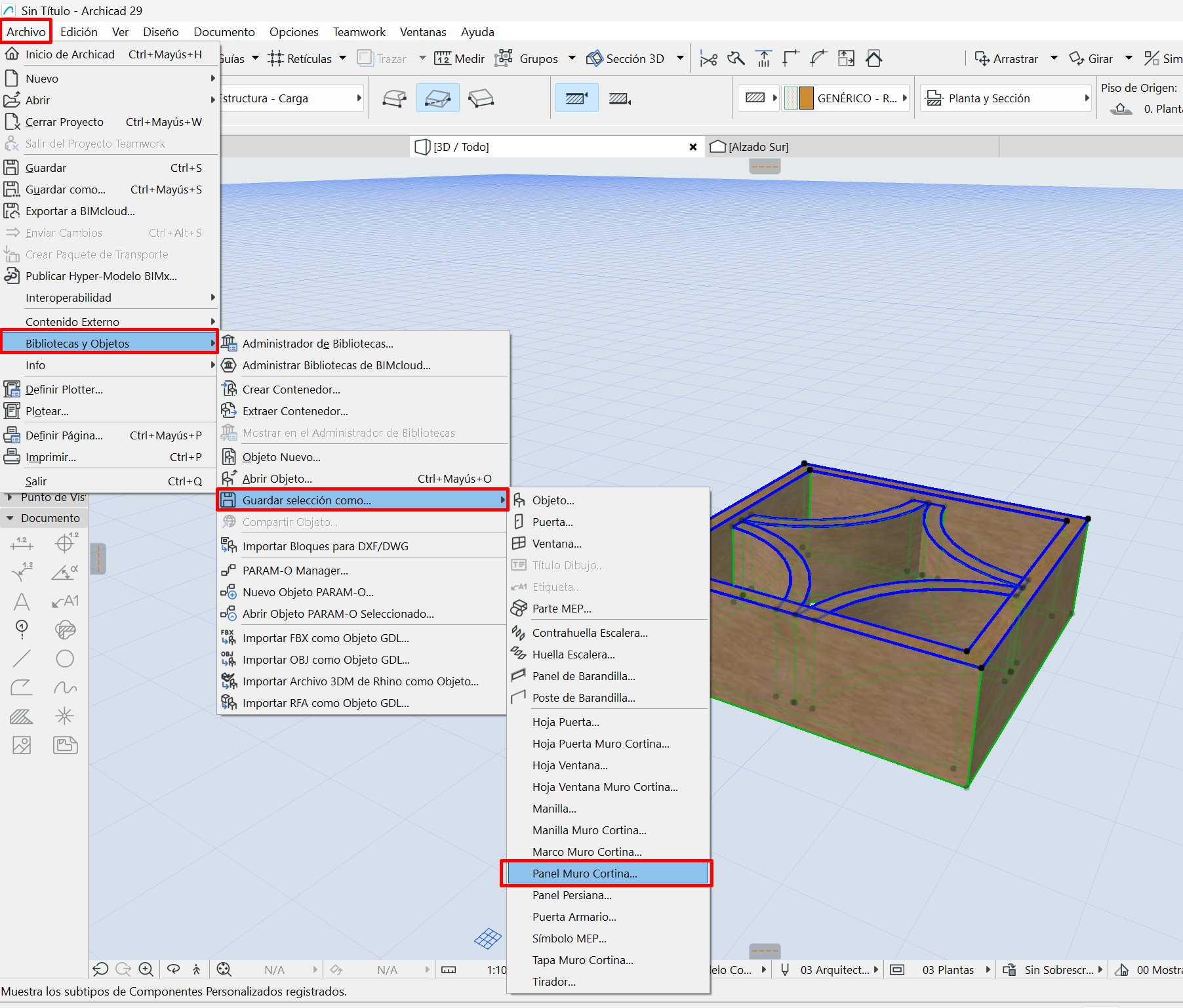

2. Vá a Ficheiro > Bibliotecas e Objectos > Guardar Seleção como > Painel de Parede Cortina.





3. Crie uma Parede Cortina e aceda às respetivas definições.

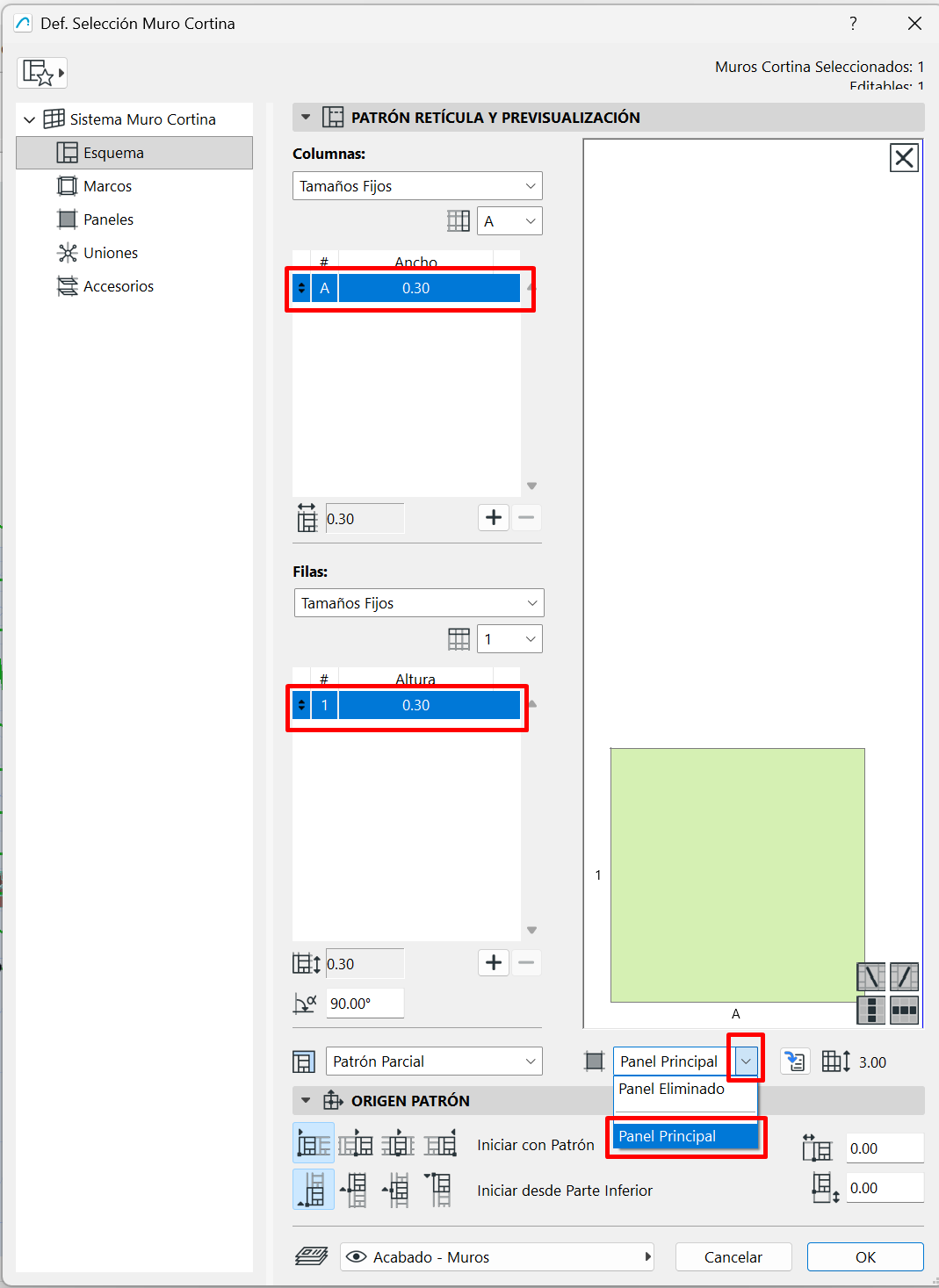

4. No separador Esquema, elimine todos os painéis até ficar apenas com um e atribua-lhe as dimensões do seu tijolo. Certifique-se de que seleciona o painel principal na parte inferior.

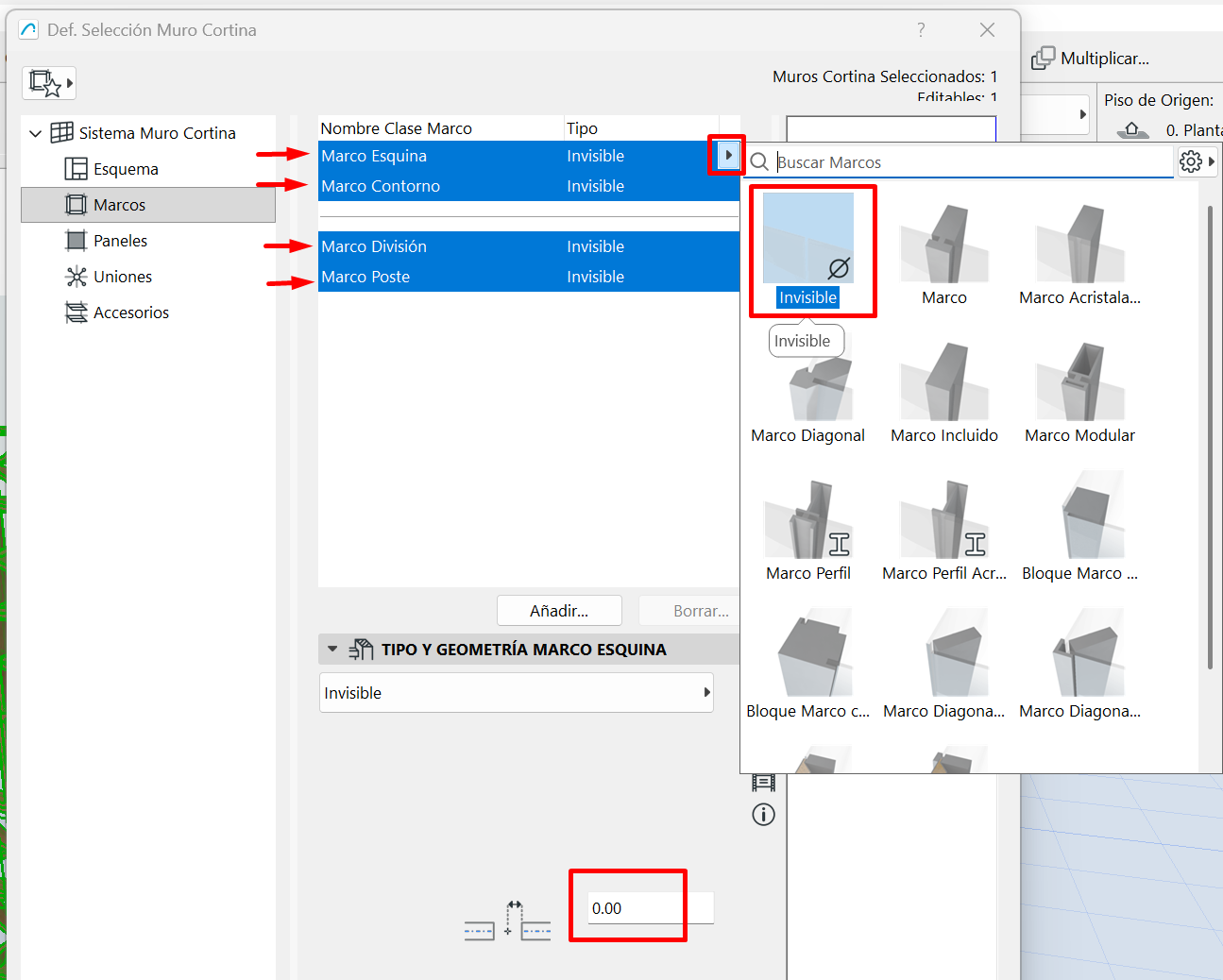

5. No separador Caixilhos, para todos os caixilhos, atribua um tipo de caixilho invisível e altere a espessura para 0.00.





6. No separador Painéis, elimine o Painel secundário.

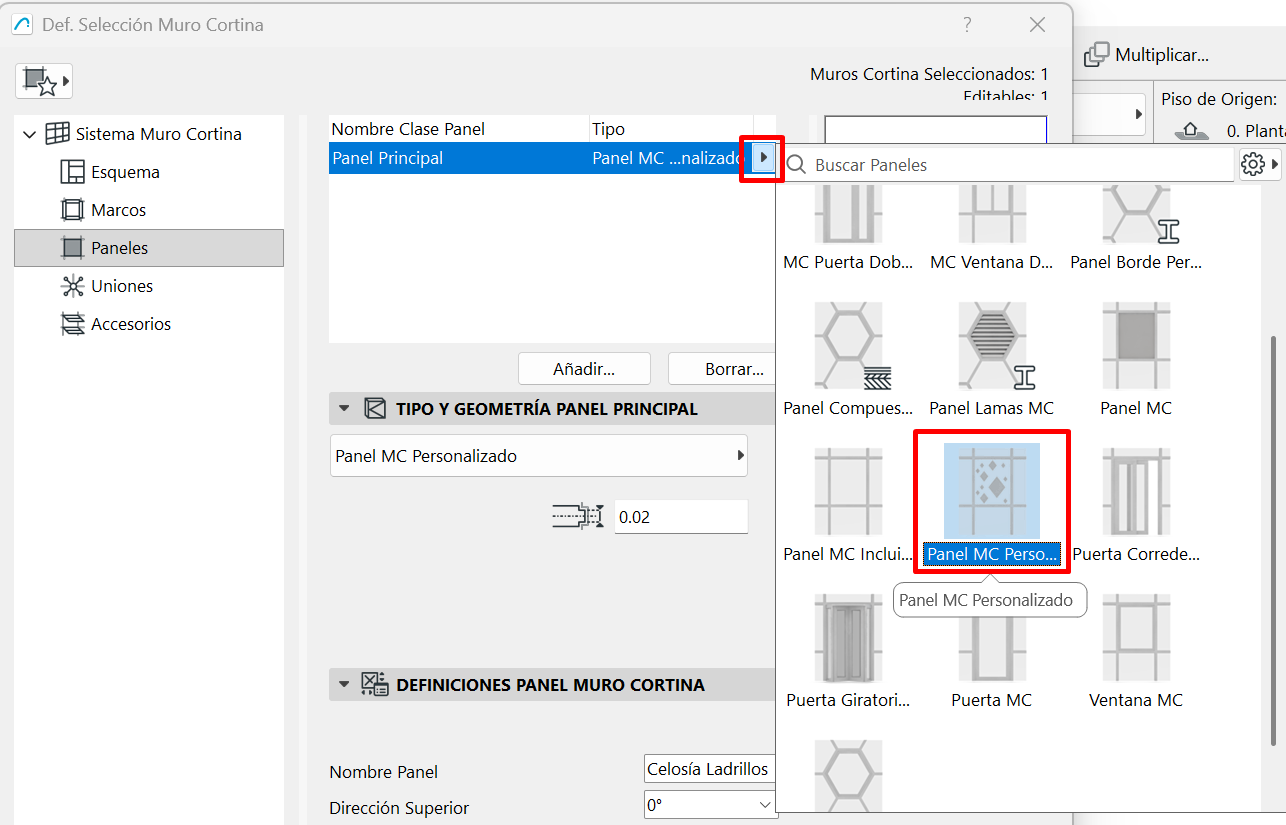

7. No Painel Principal, selecione Painel de Parede Cortina Personalizado.

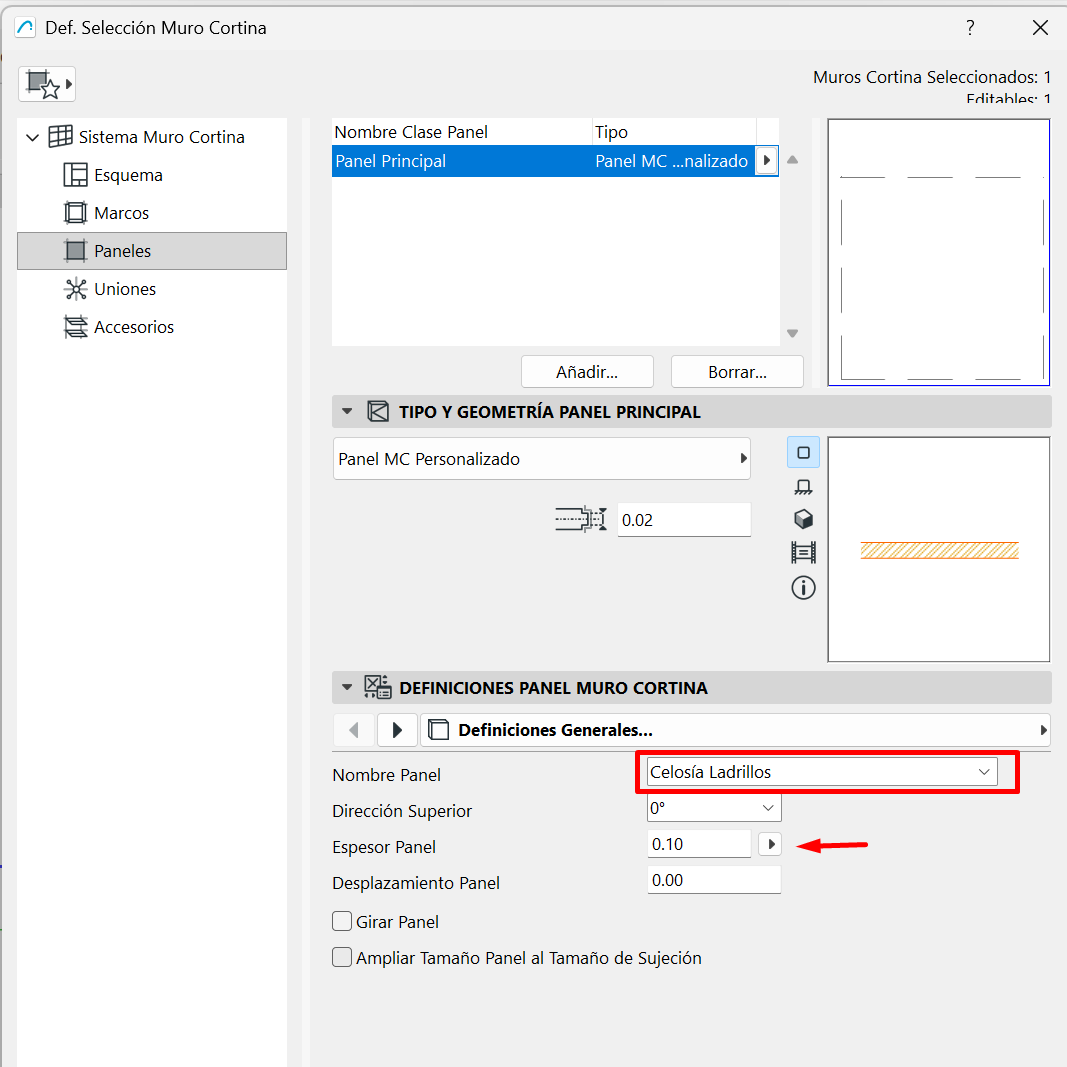

8. Nas definições gerais do painel, selecione o painel personalizado e atribua a espessura que lhe deu originalmente.

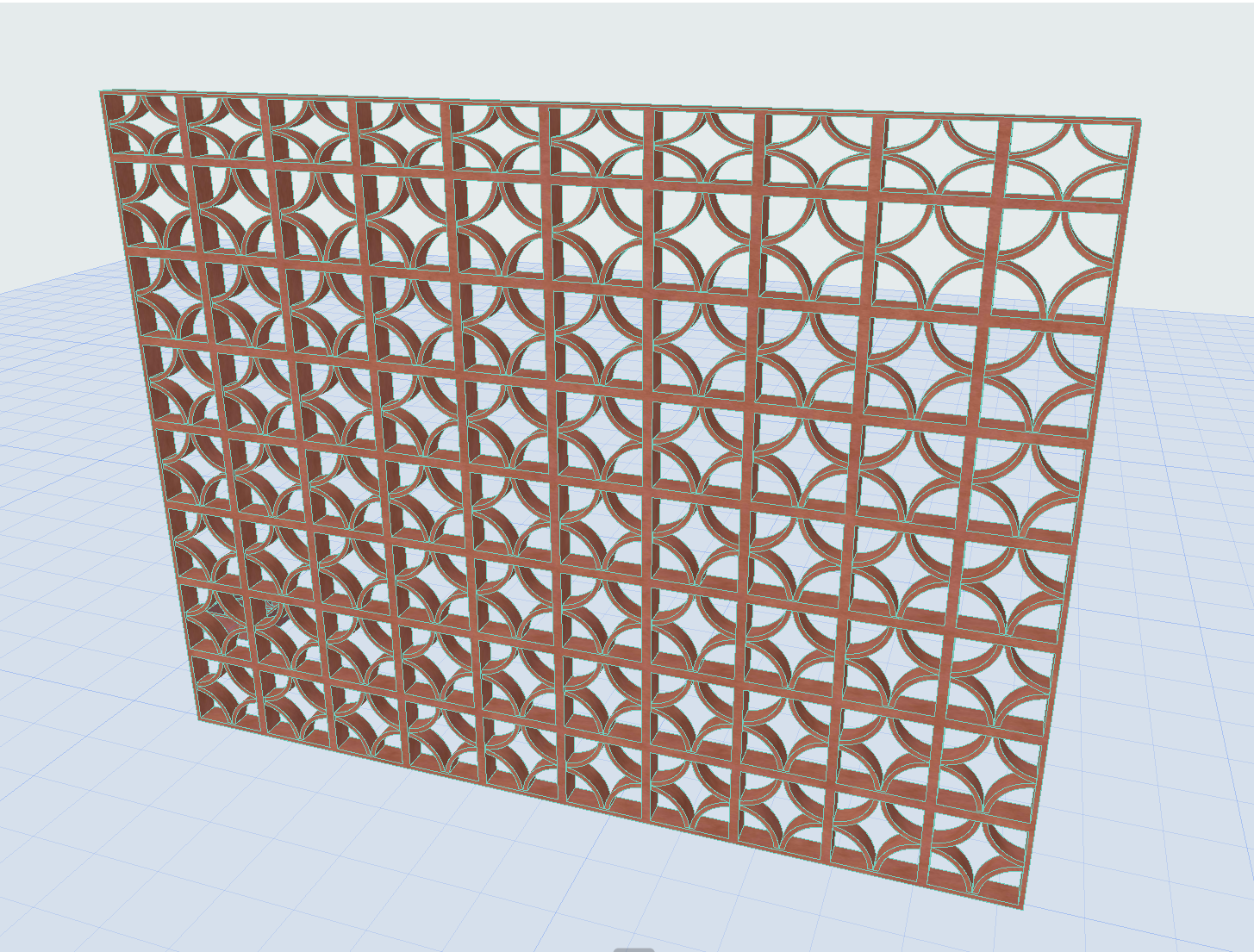

9. Clique em OK e está pronto
