Como mapear os atributos dos elementos entre o Archicad e os ficheiros DXF/DWG? Tramas

Tempo de leitura: 2 min.

Quando se colabora entre os programas CAD e Archicad utilizando ficheiros DXF/DWG, é fundamental garantir que os atributos dos elementos entre os programas estão mapeados corretamente para uma colaboração bem-sucedida.

Configurar o mapeamento das Tramas é um aspeto do projeto colaborativo que não deve ser subestimado, dado que:

1. As Tramas disponíveis entre os programas são diferentes.
2. Uma conversão incorreta das Tramas pode causar uma interpretação errada do projeto entre os colaboradores do projeto.

Mapear Tramas

Para mapear as Tramas do Archicad para os ficheiros DXF-DWG:

1. Siga as indicações de Como mapear os atributos dos elementos entre o Archicad e os ficheiros DXF/DWG? DXF/DWG como template de mapeamento – Centro My SIMBIM
2. Vá a: Ficheiro > Interoperabilidade > DXF-DWG > Definições de Tradução DXF-DWG.
3. Selecione a configuração do tradutor DXF-DWG a duplicar.

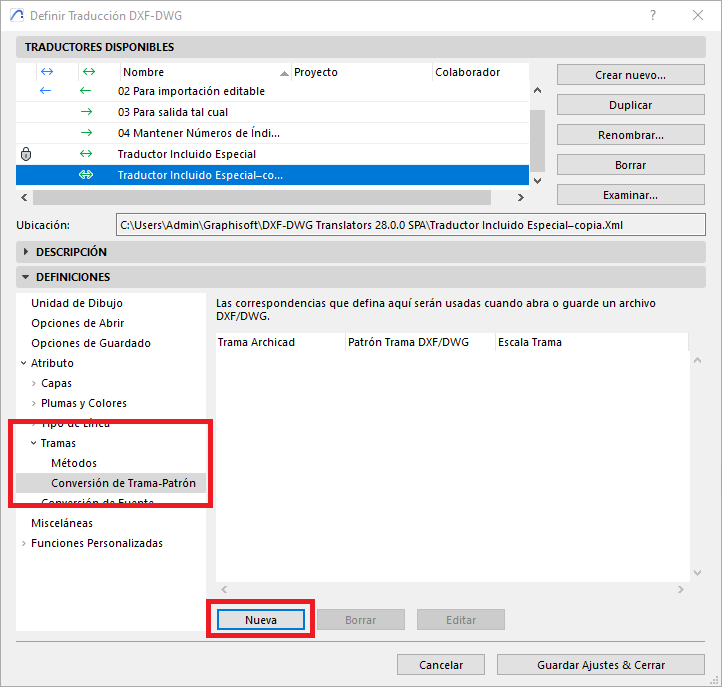

4. Na janela de diálogo de Definir Tradução DXF-DWG, vá a Definições > Atributo e clique em Tramas.
5. Selecione Conversão de Trama-Padrão.
6. Clique em Nova.

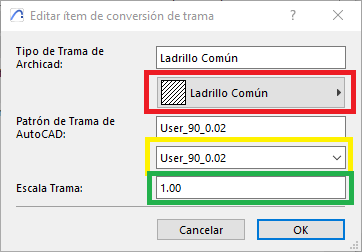

7. Na janela de diálogo de Editar item de conversão de trama, em:
   Tipo de Trama do Archicad (vermelho): selecione a Trama do Archicad.
   Padrão de Trama do AutoCAD (amarelo): selecione a Trama correspondente do AutoCAD.
   Escala da Trama (verde): selecione a escala da Trama no AutoCAD.



8. Repita este processo para cada Trama que precise de mapear.
9. Guarde a configuração clicando em Guardar Definições & Fechar.

Sugestões:

1. Não edite as configurações originais dos Tradutores DXF-DWG que vêm por defeito com a instalação do programa.
2. Crie duplicados das configurações personalizadas dos Tradutores DXF-DWG até obter a configuração desejada.
3. Verifique se existem Tramas semelhantes disponíveis no Archicad e no programa CAD.
4. Que o padrão de Trama no programa CAD tenha sido utilizado (no mínimo para um elemento) no ficheiro DXF-DWG que foi utilizado como template de mapeamento no passo 1.

Seguindo estes passos e incorporando estas sugestões, pode configurar o mapeamento das Tramas entre o seu projeto Archicad e os ficheiros DXF-DWG (importados ou exportados) com os seus colaboradores do projeto.
