Como mapear os atributos dos elementos entre o Archicad e os ficheiros DXF/DWG? Mapeamento de Tipos de Linha

Tempo de leitura: 3 min.

Quando se colabora entre programas CAD e o Archicad utilizando ficheiros DXF/DWG, é fundamental assegurar que os atributos dos elementos entre os programas estão corretamente mapeados, para uma colaboração bem-sucedida.

Configurar o mapeamento dos Tipos de Linha é um aspeto importante do projeto colaborativo, porque:

1. Os Tipos de Linha entre o Archicad e os programas CAD podem ter nomes, configurações e escalas diferentes.
2. Uma conversão errada dos Tipos de Linha pode causar uma interpretação errada do projeto entre os colaboradores do projeto.

Mapear Tipos de Linha

Para mapear os Tipos de Linha do Archicad para os ficheiros DXF-DWG:

1. Siga as indicações de Como mapear os atributos dos elementos entre o Archicad e os ficheiros DXF/DWG? DXF/DWG como template de mapeamento – Centro My SIMBIM
2. Vá a: Ficheiro > Interoperabilidade > DXF-DWG > Definições de Tradução DXF-DWG.
3. Selecione a configuração do tradutor DXF-DWG a duplicar.

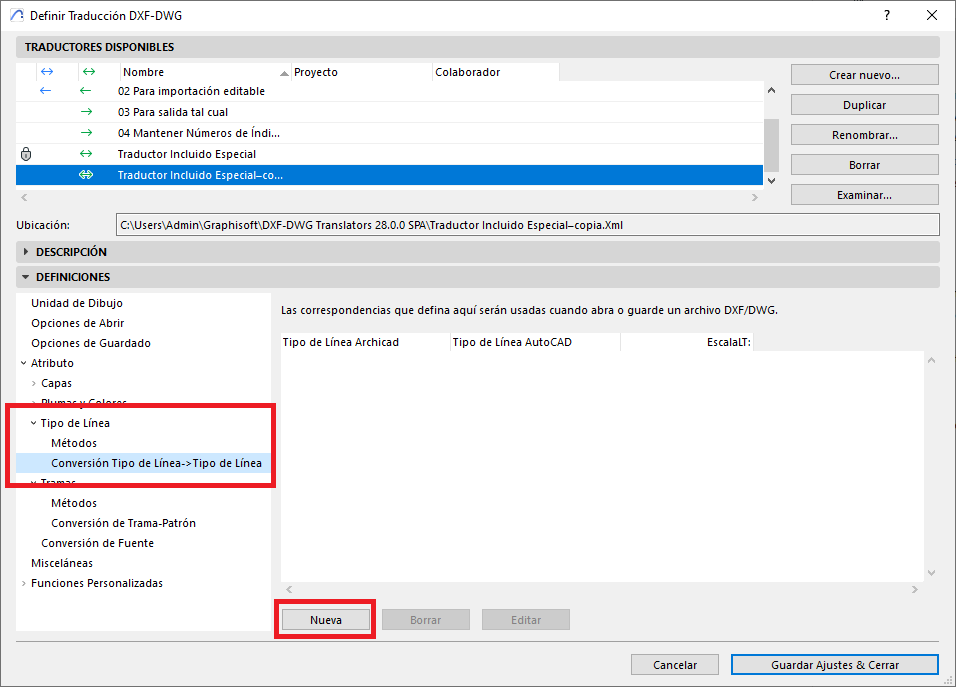

4. Na janela de diálogo de Definir Tradução DXF-DWG, vá a Definições > Atributo e clique em Tipo de Linha.
5. Selecione Conversão Tipo de Linha -> Tipo de Linha.
6. Clique em Nova.

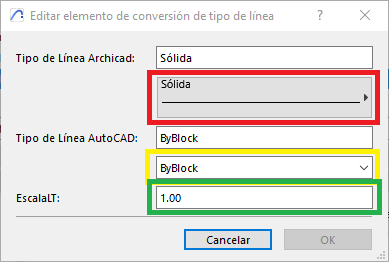

7. Na janela de diálogo de Editar elemento de conversão de tipo de linha, em:
   Tipo de Linha Archicad (vermelho): selecione o Tipo de Linha do Archicad.
   Tipo de Linha AutoCAD (amarelo): selecione o Tipo de Linha correspondente do AutoCAD.
   EscalaLT (verde): selecione a escala do Tipo de Linha no AutoCAD.



8. Repita este processo para cada Tipo de Linha que precise de mapear.
9. Guarde a configuração clicando em Guardar Definições & Fechar.

Dicas:

1. Não edite as configurações originais dos Tradutores DXF-DWG que vêm por defeito com a instalação do programa.
2. Crie duplicados das configurações personalizadas dos Tradutores DXF-DWG até conseguir a configuração pretendida.
3. Verifique que existem Tipos de Linha semelhantes disponíveis no Archicad e no programa CAD.
4. Confirme que o Tipo de Linha no programa CAD foi utilizado (no mínimo por um elemento) no ficheiro DXF-DWG que foi utilizado como template de mapeamento no passo 1.

Seguindo estes passos e incorporando estas dicas, pode configurar o mapeamento dos Tipos de Linha entre o seu projeto Archicad e os ficheiros DXF-DWG (importados ou exportados) com os seus colaboradores do projeto.
