Como mapear os atributos dos elementos entre o Archicad e os ficheiros DXF/DWG? Estilos de Tipo de Letra

Tempo de leitura: 2 min.

Quando se colabora entre programas CAD e o Archicad utilizando ficheiros DXF/DWG, é fundamental garantir que os atributos dos elementos entre os programas estão corretamente mapeados para uma colaboração bem-sucedida.

Configurar o mapeamento dos Estilos de Tipo de Letra é um aspeto do projeto colaborativo que não deve ser negligenciado, não só por razões gráficas e/ou de legibilidade, mas também pela informação adicional que deve estar visível nas Vistas ou nas Plantas.

Mapear Tipos de Letra de Texto

Para mapear os Tipos de Letra de texto do Archicad para os ficheiros DXF-DWG:

1. Vá a: Ficheiro > Interoperabilidade > DXF-DWG > Definições de Tradução DXF-DWG.
2. Selecione a configuração do tradutor DXF-DWG a duplicar.

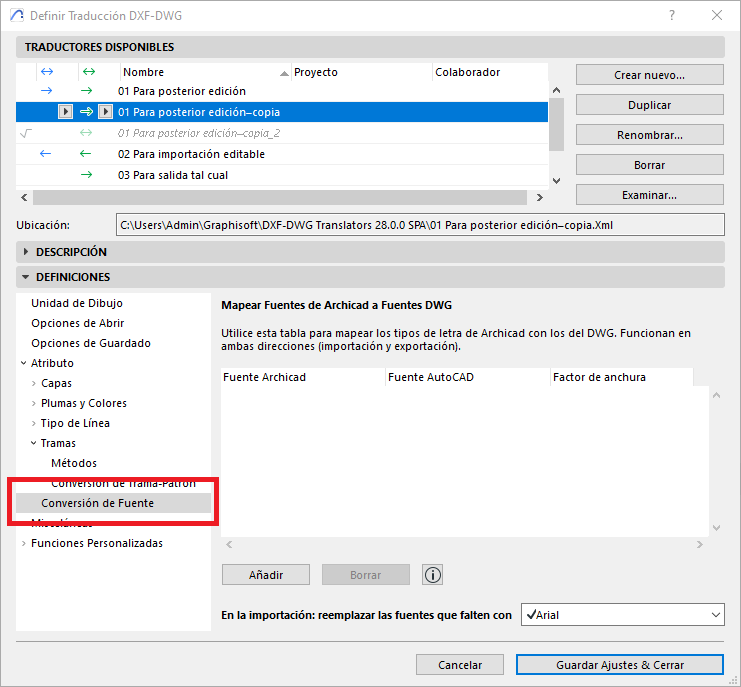

3. Na janela de diálogo Definir Tradução DXF-DWG, vá a Definições > Atributo > Conversão de Tipo de Letra.

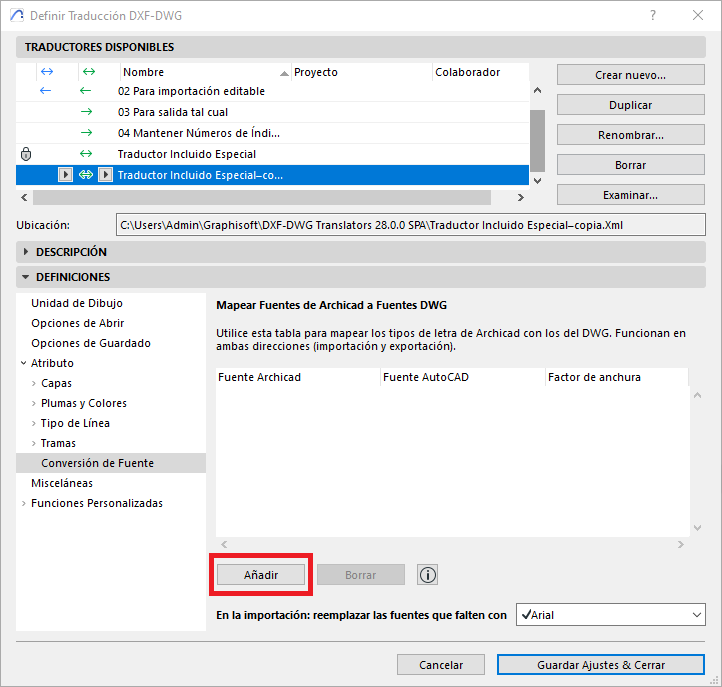

4. Clique em Adicionar.



5. Em:

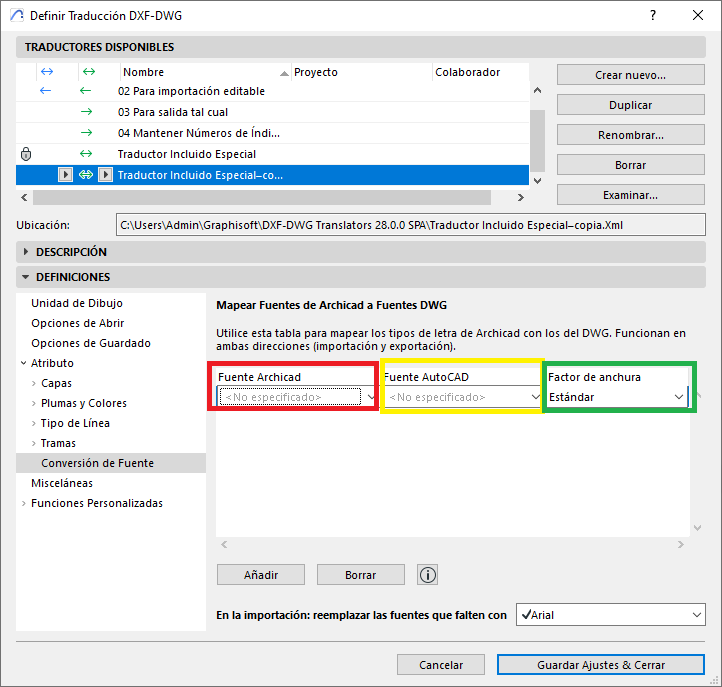

   Tipo de Letra Archicad (vermelho): selecione o Tipo de Letra utilizado no projeto do Archicad.
   Tipo de Letra AutoCAD (amarelo): selecione o Tipo de Letra utilizado no projeto do AutoCAD.
   Fator de largura (verde): selecione o fator de largura do Tipo de Letra quando o ficheiro é exportado como DXF-DWG.

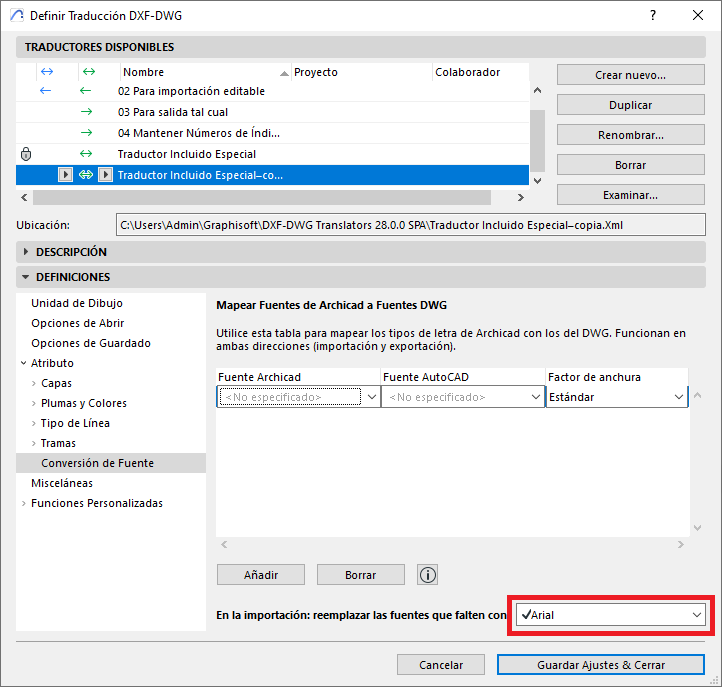

6. Selecione o Tipo de Letra a utilizar como substituto se não estiver disponível no computador (ver imagem).



7. Repita este processo para cada Tipo de Letra que precise de mapear.
8. Guarde a configuração clicando em Guardar Definições & Fechar.

Sugestão:

1. Não editar as configurações originais dos Tradutores DXF-DWG que vêm por defeito com a instalação do programa.
2. Criar duplicados das configurações personalizadas dos Tradutores DXF-DWG até obter a configuração desejada.
3. Verifique que os tipos de letra estão disponíveis em ambos os sistemas para evitar substituições indesejadas.

Seguindo estes passos e incorporando estas sugestões, pode configurar o mapeamento dos Tipos de Letra entre o seu projeto Archicad e os ficheiros DXF-DWG (importados ou exportados) com os seus colaboradores do projeto.
