Como manter o zoom e a rotação das vistas no Archicad?

Manter o nível de zoom e a rotação das vistas no Archicad é essencial quando se trabalha com projetos que não estão alinhados com o norte do projeto ou com os eixos principais do modelo. O Archicad permite rodar a vista de forma independente da geometria e guardar estes parâmetros para que se mantenham em sessões futuras.

1 · Compreender o zoom e a rotação no Archicad

No Archicad, a rotação da vista não modifica a geometria do modelo nem o sistema de coordenadas global do projeto; apenas altera a orientação visual da janela ativa.

Quando se guarda uma vista ou se redefine uma existente, o Archicad armazena em conjunto:

• O nível de zoom (escala visual e posição da janela).
• A área visível dentro do modelo.
• O ângulo de rotação da vista.

Estes três parâmetros fazem parte do bloco denominado Zoom e orientação dentro das Definições de Vista.

Nota: Se rodar uma vista mas não a guardar — ou se tiver ativada a opção Ignorar zoom e rotação ao abrir esta vista —, o Archicad restabelecerá automaticamente a orientação norte quando voltar a abri-la.

2 · Como rodar a vista (definir a orientação)

Pode rodar qualquer planta, alçado, detalhe, folha de trabalho ou documento 3D sem afetar o modelo original.

1. Opção 1 — Rotação gráfica
   • Na barra de navegação, selecione Rodar vista ou clique com o botão direito e escolha Definir orientação.
   • Efetue dois cliques para definir a direção de referência e um terceiro clique para fixar o novo ângulo de visão.
2. Opção 2 — Alinhar com um elemento
   • Coloque o cursor sobre uma aresta ou linha do modelo e prima Ctrl + clique (Windows) ou ⌘ + clique (macOS).
   • A vista rodará automaticamente para que a aresta selecionada fique horizontal ou vertical no ecrã.
3. Opção 3 — Rodar e fazer zoom em simultâneo
   • Selecione a ferramenta Zoom, mantenha premida a tecla Ctrl / ⌘ e desenhe um retângulo de zoom no ângulo pretendido.
   • A vista aproximar-se-á e rodará numa só ação.
4. Opção 4 — Reajustar a orientação
   • Para devolver a vista à sua orientação original, clique em Reajustar orientação na barra de navegação.

Dica: Esta função é especialmente prática quando trabalha com edifícios ou tramas não alinhados com os eixos do projeto, uma vez que permite desenhar e cotar ortogonalmente sem alterar as coordenadas globais.

3 · Conservar o zoom e a rotação ao abrir uma vista

Depois de ajustadas a orientação e o nível de zoom, é fundamental guardar a vista com estes valores para que se mantenham ao abri-la ou ao colocá-la num layout.

1. Passo 1 — Guardar ou redefinir a vista
   • No Navegador, abra o Mapa de Vistas.
   • Escolha Guardar vista atual ou Redefinir com as definições de janela atuais.
2. Passo 2 — Ajustar a opção de abertura

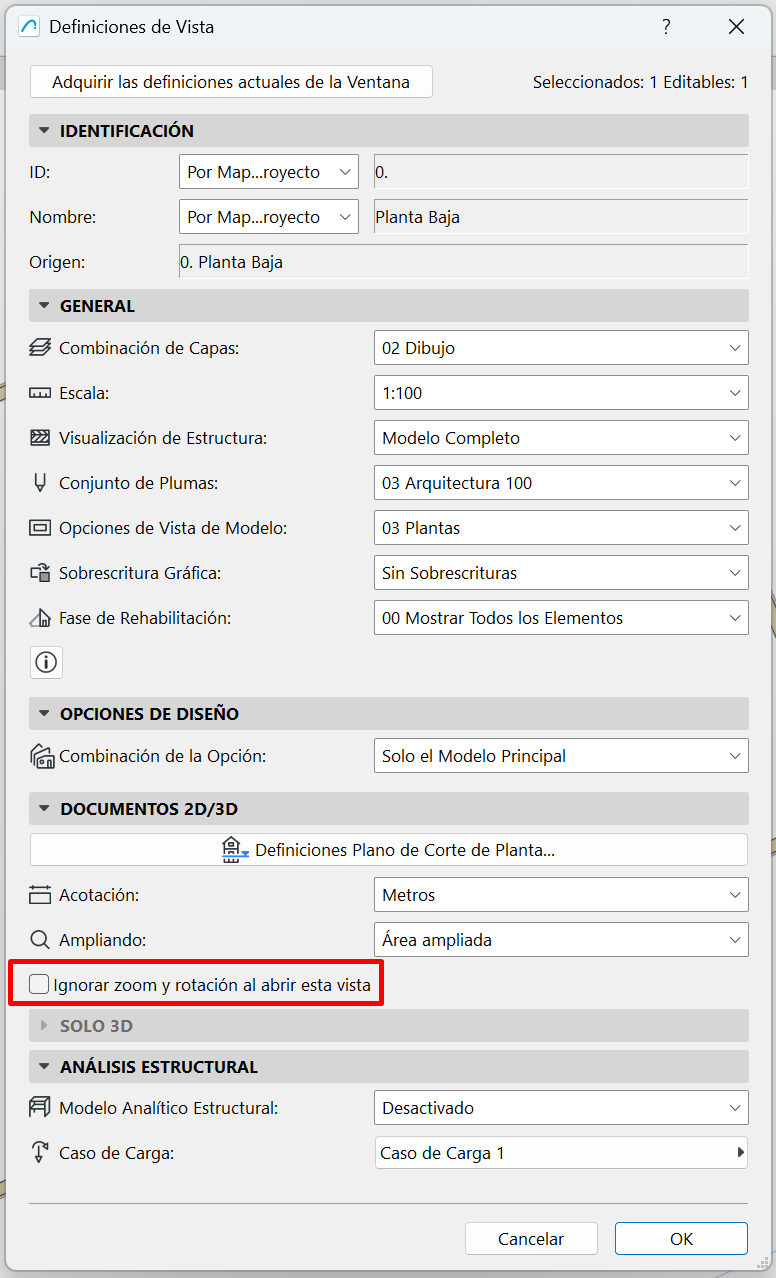

   • Na caixa de diálogo Definições de Vista, localize a caixa: Ignorar zoom e rotação ao abrir esta vista.

   • Certifique-se de que está desmarcada. Se estiver marcada, o Archicad ignorará a orientação guardada e utilizará a última vista da janela.



3. Passo 3 — Confirmar e aplicar
   • Guarde as alterações. A partir desse momento, a vista conservará sempre a orientação e o nível de zoom definidos.

Importante: Quando a vista é colocada como Desenho num Layout ou é publicada dentro de um conjunto, o Archicad aplicará sempre a orientação e o zoom guardados, mesmo que a opção de ignorar esteja marcada.
