Como importar ficheiros 3DS para o Archicad utilizando o complemento 3DStudio In?

O complemento 3DStudio In permite importar ficheiros .3ds (formato do 3D Studio) diretamente para projetos do Archicad como objetos GDL.

Requisito prévio: instalar os Goodies para o Archicad

Para ativar o complemento 3DStudio In, é necessário instalar o pacote de Goodies correspondente à sua versão do Archicad.

🔗 Transferir os Goodies a partir do site oficial da Graphisoft

Depois de instalados, reinicie o Archicad para que o complemento fique disponível.

Como importar um ficheiro 3DS

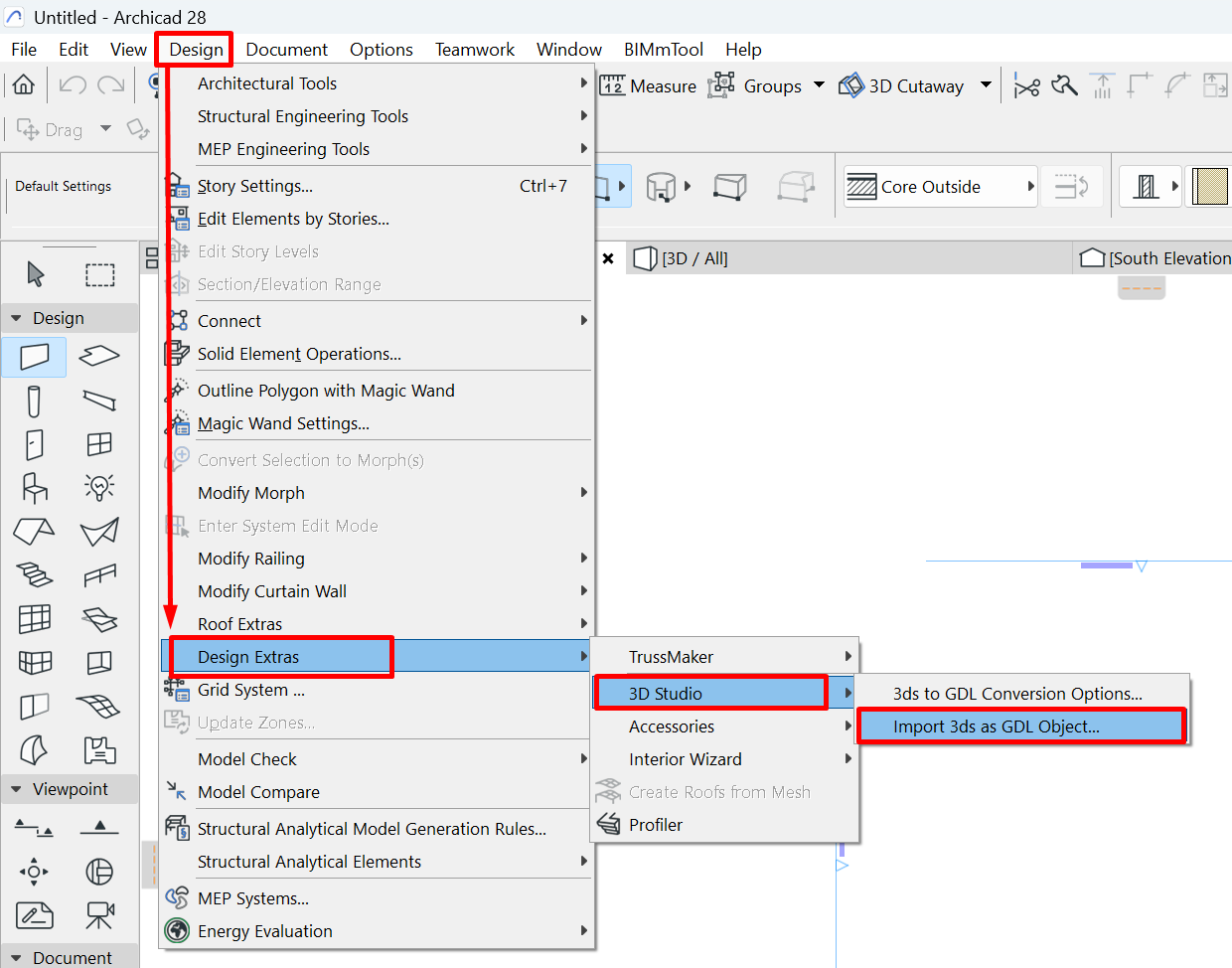

1. Vá ao menu Modelação > Extras de Modelação > 3D Studio > Importar ficheiro 3DS

   Nota: Em algumas versões, também pode encontrar esta opção em Ficheiro > Interoperabilidade > Importar ficheiro 3DS...







2. Selecione o ficheiro .3ds a partir do seu sistema de ficheiros.

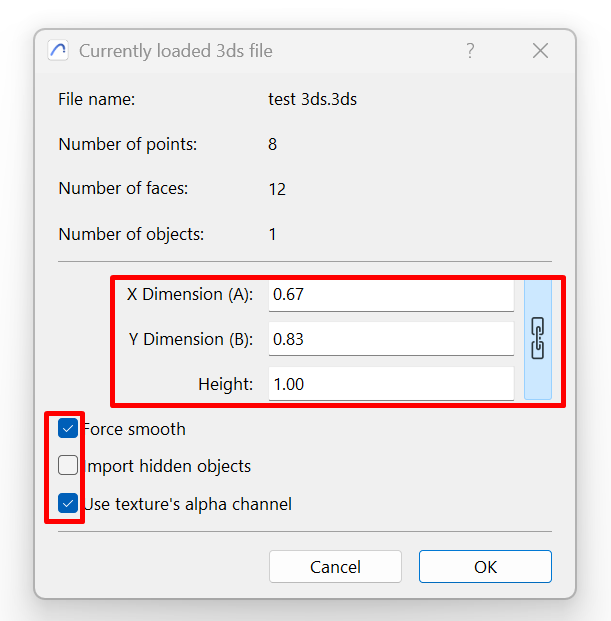

3. Configure as opções de importação.





4. Clique em OK para concluir o processo.

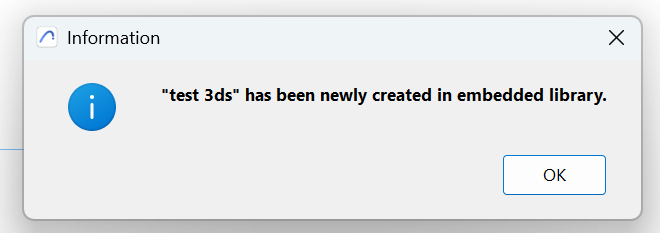

5. O ficheiro será convertido automaticamente num objeto GDL e adicionado à biblioteca ativa do projeto.



Como procurar e utilizar o objeto importado

1. Selecione a ferramenta Objeto na barra de ferramentas ou no menu Design.
2. Abra as definições do objeto fazendo duplo clique no ícone da ferramenta ou utilizando o atalho de teclado Ctrl + T (Windows) / Cmd + T (macOS).

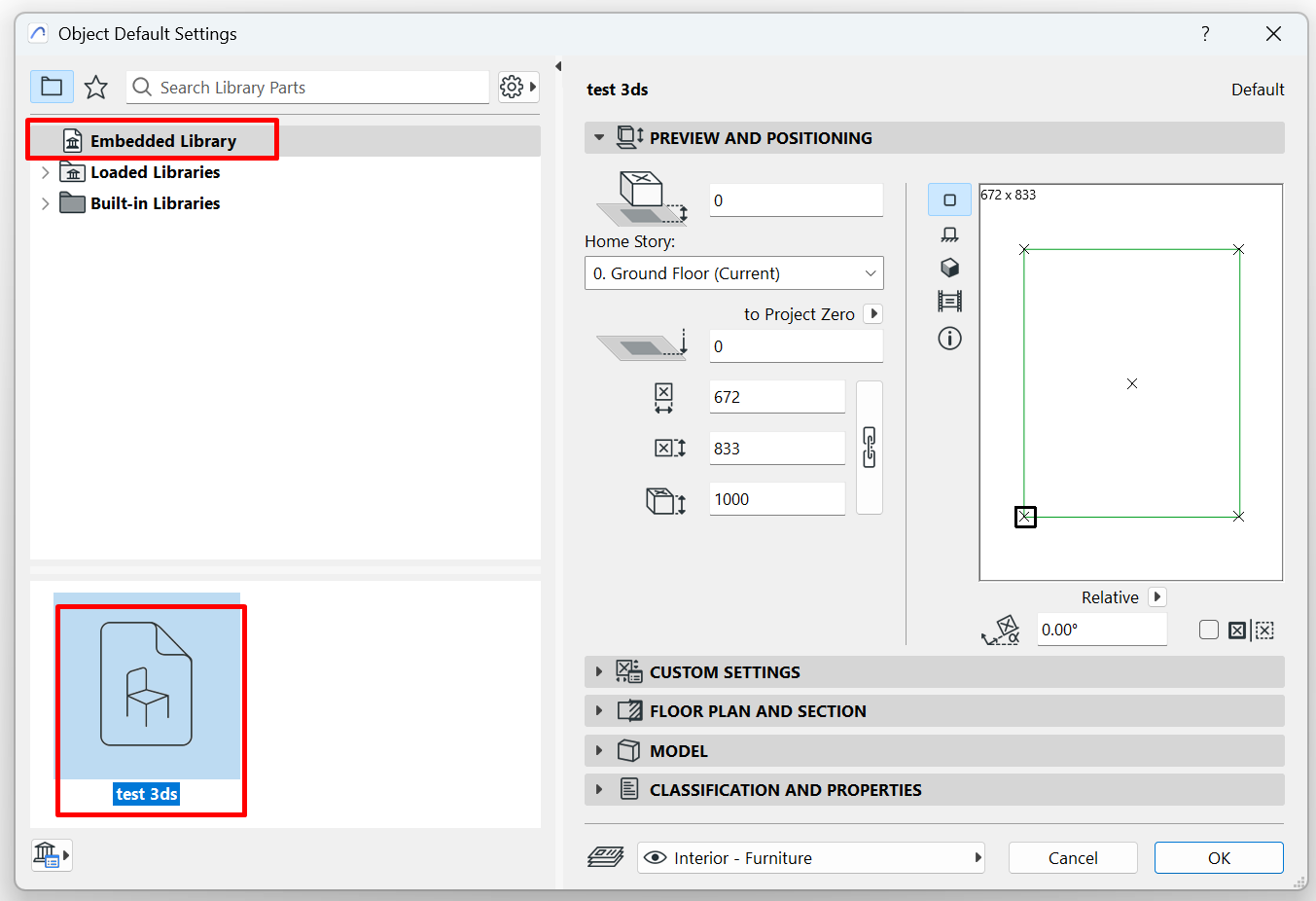

3. No navegador de objetos, aceda à categoria Biblioteca Incorporada.





4. Selecione o objeto recém-importado. Aparecerá com o nome atribuído durante a importação.
5. Coloque-o no projeto como qualquer outro objeto de biblioteca.
