Como identificar de forma única as zonas de módulos de associação nos esquemas do Archicad?

Quando um projeto utiliza módulos de associação repetidos —por exemplo, habitações-tipo, quartos, apartamentos ou unidades modulares— é possível definir as zonas dentro do próprio módulo e manter uma única definição do mesmo.

Para poder distinguir posteriormente as zonas correspondentes a cada instância do módulo dentro dos esquemas ou mapas de áreas, pode atribuir um Master ID diferente a cada instância do módulo de associação no ficheiro principal.

Como identificar as zonas de cada módulo de associação

O Master ID permite adicionar um identificador específico a cada instância de um módulo de associação. Este identificador pode ser utilizado posteriormente nos esquemas para diferenciar as zonas pertencentes a cada habitação, piso, bloco ou outra unidade repetida do projeto.

Importante: As zonas podem permanecer definidas dentro do módulo de associação. Não é necessário duplicar o módulo nem modificar individualmente as zonas para cada instância.

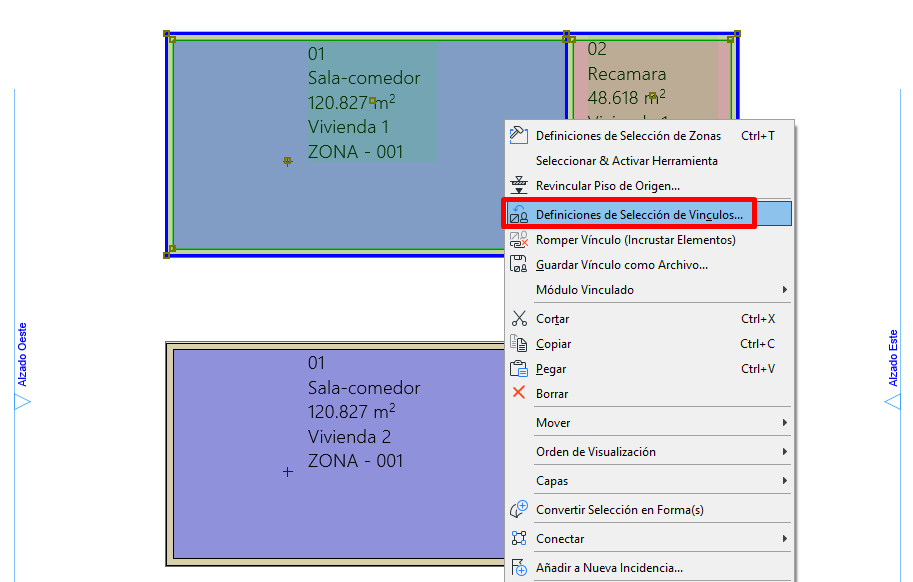

Passo 1 - Selecionar o módulo de associação

1. No ficheiro principal do Archicad, selecione a instância do módulo de associação que pretende identificar.
2. Clique com o botão direito do rato sobre o módulo.

3. Selecione Definição de seleção de vínculos.

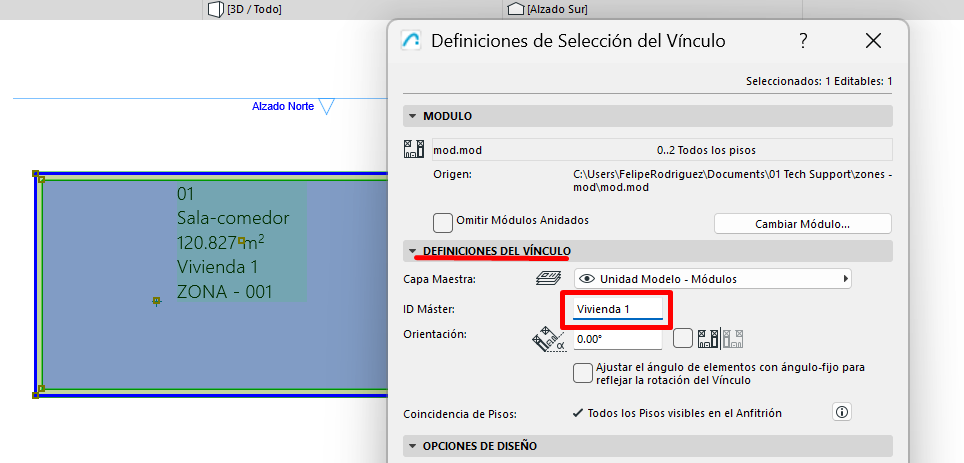

Passo 2 - Atribuir um Master ID

1. Dentro da configuração do vínculo, aceda ao separador Definições do vínculo.
2. Localize o campo Master ID.

3. Introduza um identificador único para essa instância do módulo.



Por exemplo, pode utilizar identificadores como:

• Habitação 01
• Habitação 02
• Bloco A - Habitação 03
• Piso 02 - Habitação B

Nota: É recomendável estabelecer uma nomenclatura coerente para os Master ID antes de os atribuir. Pode utilizar informação como habitação, bloco, piso ou qualquer combinação que permita identificar claramente cada instância.

Passo 3 - Repetir o processo para cada instância

Repita o procedimento para cada instância do módulo de associação e atribua um Master ID diferente a cada uma.

Por exemplo:

• Módulo de associação 1 → Habitação 01
• Módulo de associação 2 → Habitação 02
• Módulo de associação 3 → Habitação 03

Desta forma pode continuar a utilizar uma única definição do módulo e das suas zonas, enquanto cada instância fica identificada individualmente dentro do ficheiro principal.

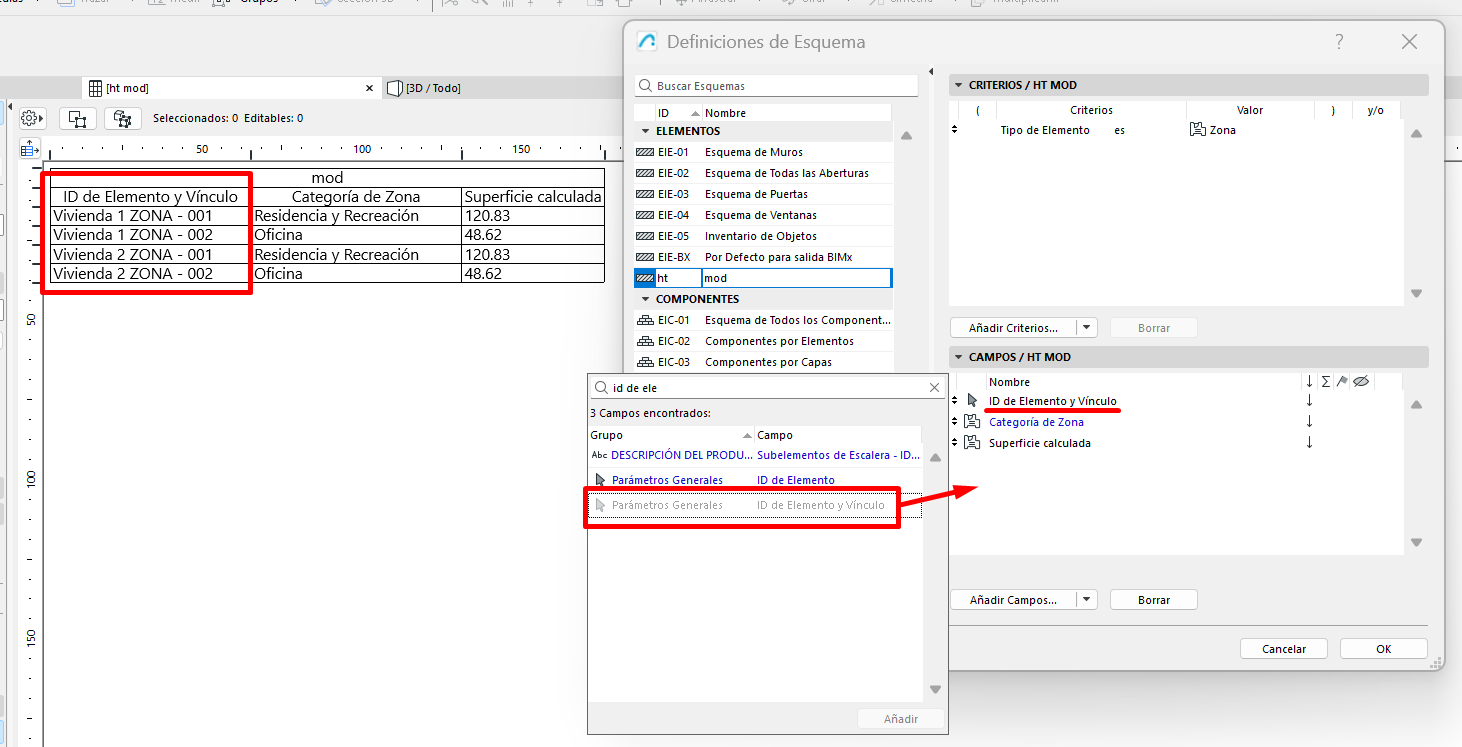

Passo 4 - Mostrar a identificação no esquema de zonas

1. Abra ou crie o esquema de zonas correspondente.
2. Aceda aos critérios e campos do esquema.

3. Adicione o campo ID de Elemento e Vínculo.



Este campo permite mostrar em conjunto a identificação da zona e a identificação associada ao módulo de associação, facilitando a diferenciação de zonas provenientes de instâncias distintas do mesmo módulo.

Exemplo: Se uma zona dentro do módulo tiver o ID Z01 e cada instância dispuser de um Master ID diferente, o esquema permitirá distinguir essa mesma zona consoante a instância do módulo a que pertence.

Metodologia recomendada

Para projetos com um número elevado de módulos repetidos, recomendamos:

• Manter uma única definição do módulo de associação sempre que as habitações ou unidades sejam equivalentes.
• Definir as zonas diretamente dentro do módulo.
• Atribuir um Master ID único a cada instância a partir do ficheiro principal.
• Utilizar uma nomenclatura consistente baseada em bloco, piso, habitação ou outro identificador de projeto.
• Incorporar o campo ID de Elemento e Vínculo nos esquemas para obter uma identificação diferenciada das zonas.

Desta forma pode manter centralizada a geometria e a informação do módulo, evitando duplicações, enquanto conserva uma identificação específica de cada unidade nos mapas de áreas.
