Como exportar um modelo IFC estrutural a partir do Archicad utilizando a filtragem do modelo?

Tempo de leitura: 3 min.

A exportação de modelos estruturais para IFC a partir do Archicad não consiste apenas em "Guardar como" e escolher um formato. Uma exportação limpa e controlada é essencial para que o modelo cumpra as necessidades de coordenação, reduza o tamanho do ficheiro e evite a entrega de informação irrelevante.

Neste artigo, explicamos passo a passo como configurar um Tradutor de Exportação IFC no Archicad 28 para gerar apenas conteúdo estrutural, utilizando a função Filtragem do Modelo para Exportação.

Objetivo

Configurar e executar uma exportação IFC que inclua apenas elementos estruturais (paredes, vigas, pilares, lajes, etc.), excluindo elementos não estruturais e anotações 2D.

Requisitos prévios

• Archicad instalado e um projeto ativo.
• Acesso ao painel de Tradutores IFC.
• Conhecimento básico da classificação de elementos e propriedades no Archicad.

1. Configurar a filtragem estrutural num Tradutor IFC

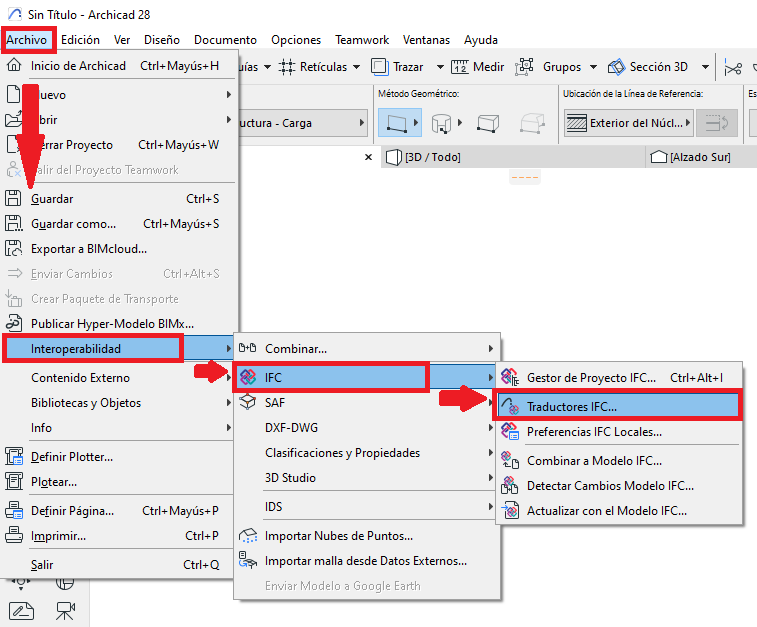

1. Ir a Ficheiro > Interoperabilidade > IFC > Tradutores IFC.



2. Na secção Exportar, selecione o tradutor que vai utilizar (por exemplo, IFC4 Reference View ou Exportação Geometria Paramétrica).

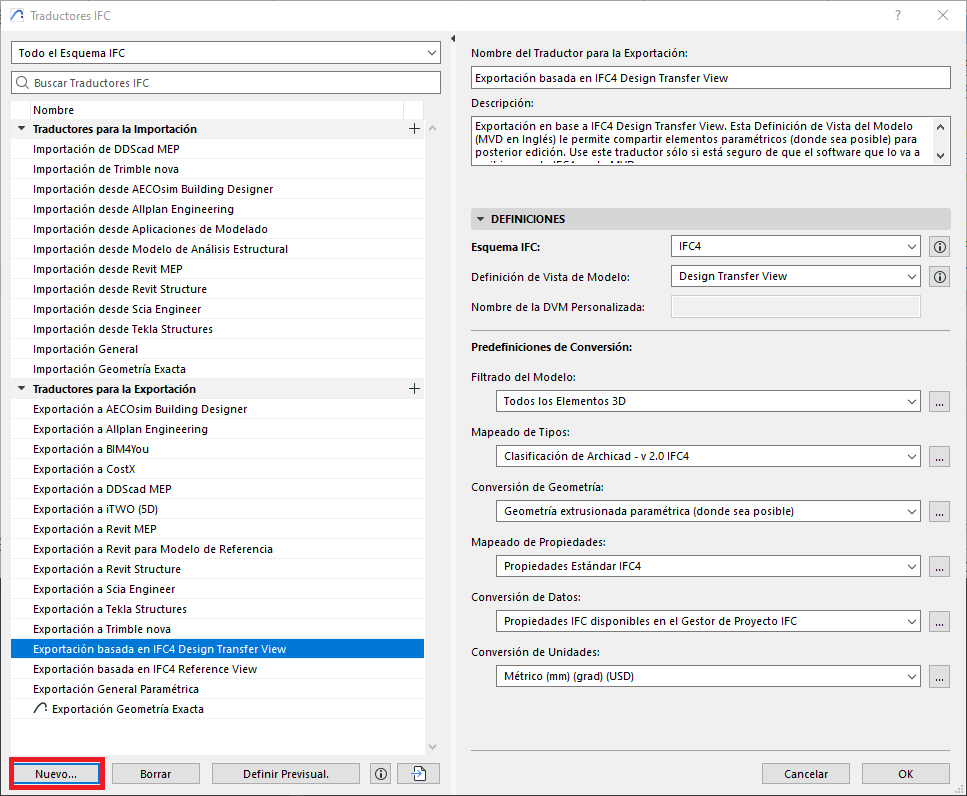

3. A partir do tradutor selecionado, crie um duplicado clicando em Novo...

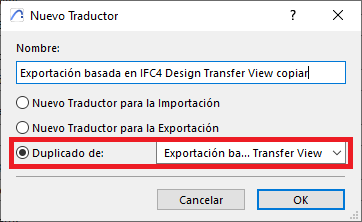

4. Na janela de diálogo Novo Tradutor, selecione a opção "Duplicado de" e certifique-se de que o tradutor a duplicar é o correto.

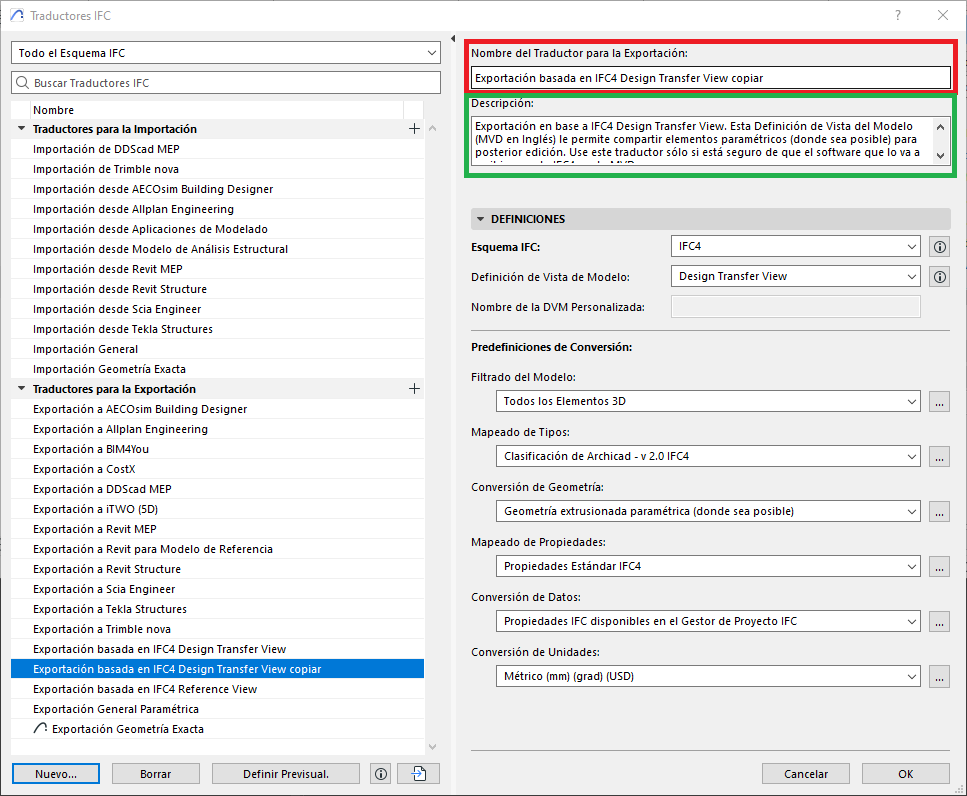

5. Selecione o tradutor duplicado e atribua-lhe um novo Nome (vermelho) e uma Descrição (verde) breve.

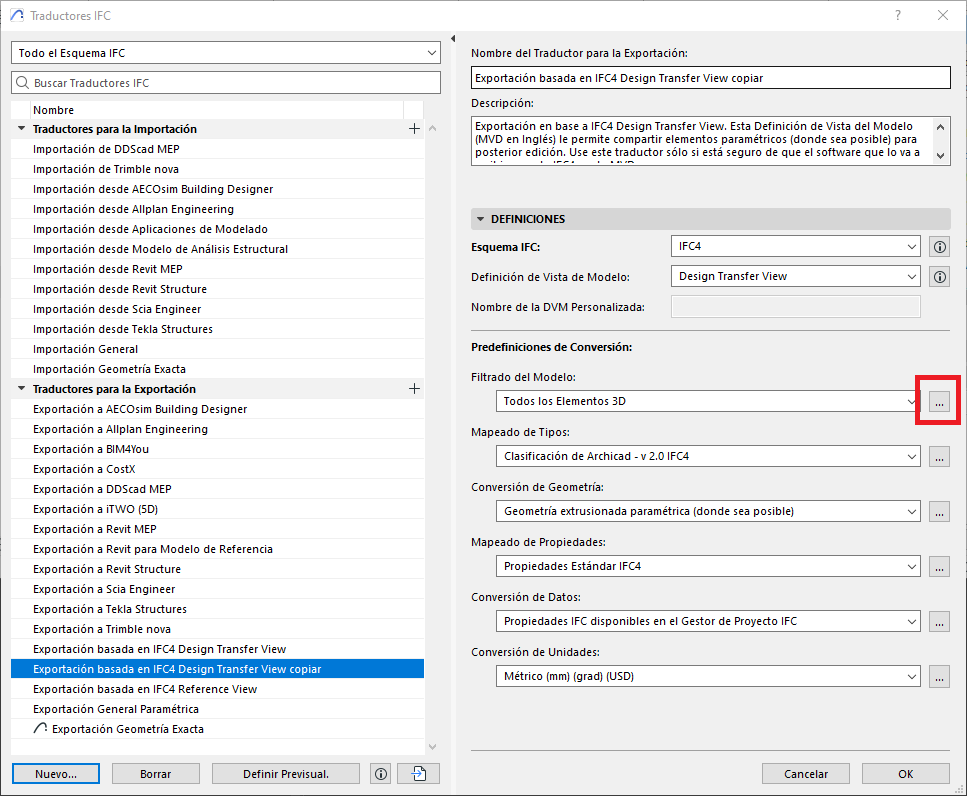

6. Clique nos três pontos em Filtragem do Modelo.

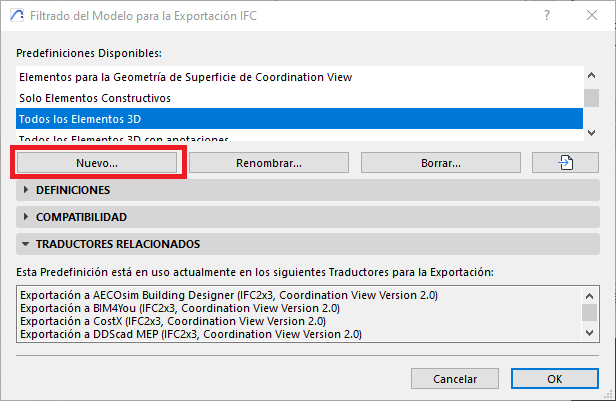

7. Na janela de diálogo "Filtragem do Modelo para Exportação IFC", selecione um tipo de filtro para criar um duplicado clicando em Novo...

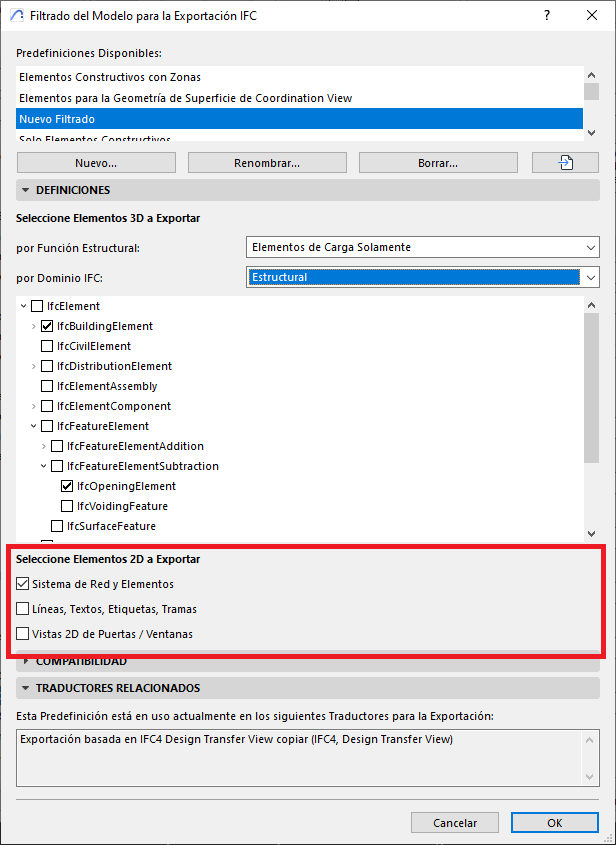

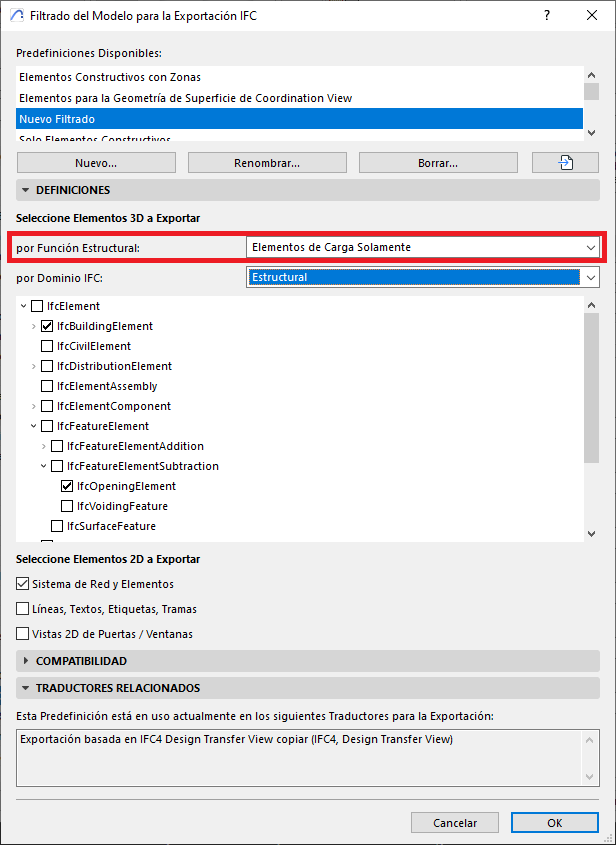

8. Na secção de Definições, secção Selecionar Elementos 3D a Exportar, item por Função Estrutural, escolha Apenas Elementos Portantes, para que só sejam exportados elementos classificados como Portante,



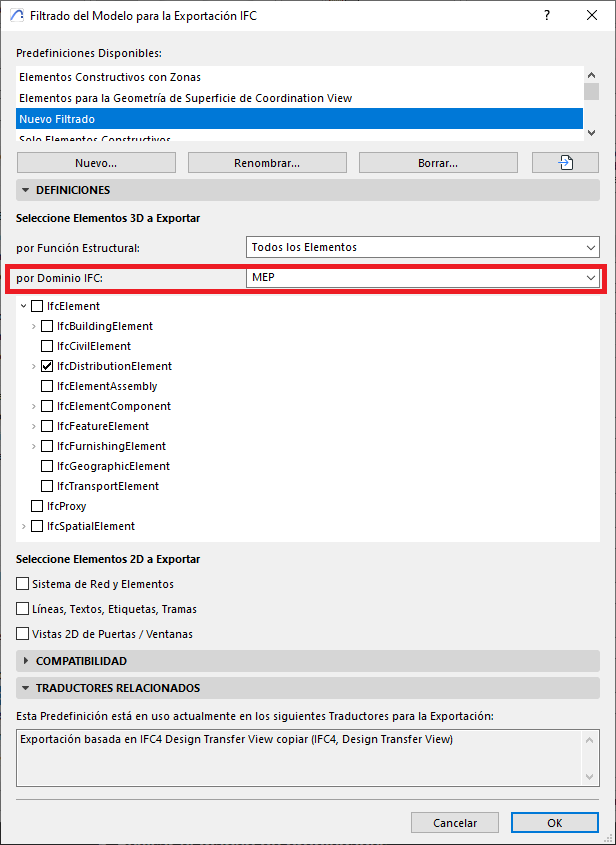

9. Ative Por Domínio IFC e selecione Estrutural para limitar a exportação a elementos construtivos do domínio estrutural.



10. Desative Linhas, Textos, Rótulos, Tramas para evitar IfcAnnotation.
    Se for necessário incluir eixos, ative Sistema de Eixos e Elementos (serão exportados como IfcGrid).



11. Guarde as alterações clicando em OK

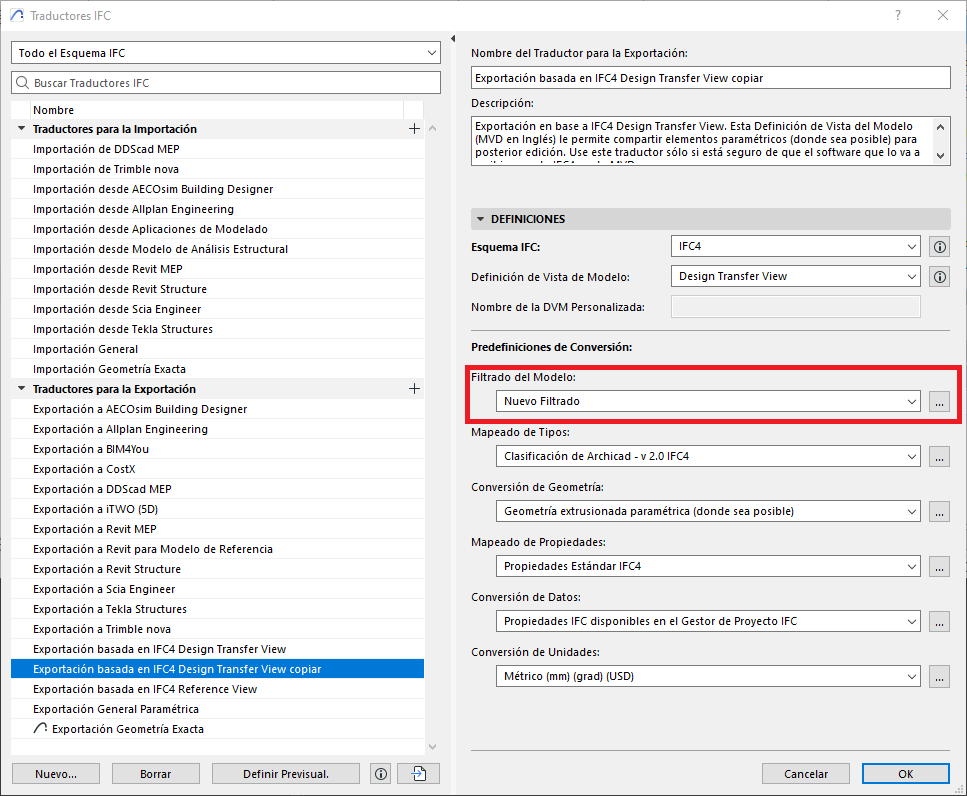

12. Na janela de diálogo de Tradutores IFC certifique-se de que a opção de Filtragem do Modelo tem selecionado o novo perfil de filtragem.



13. Guarde o Tradutor clicando em OK.

Passo 2: Preparar a Vista de Exportação

• Ative a vista a partir da qual vai exportar (Planta ou 3D) e ajuste vegetais, filtros de renovação etc.
• (Opcional) Selecione manualmente os elementos se for utilizar Apenas elementos selecionados.

Passo 3: Guardar Como IFC

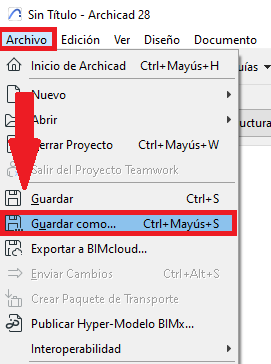

1. Ir a Ficheiro > Guardar como…

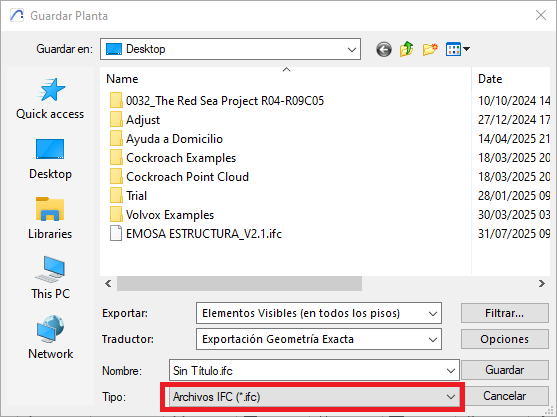

2. Na janela de diálogo Guardar Planta, escolha Ficheiro IFC (*.ifc).

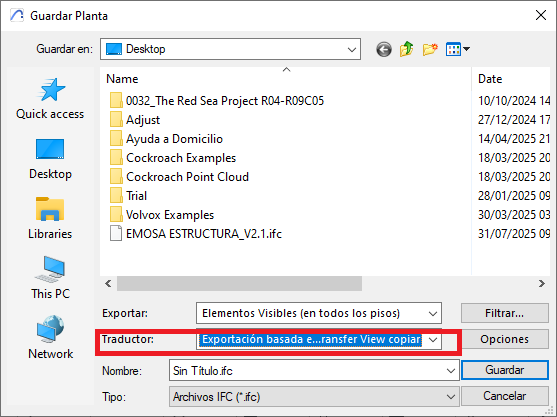

3. Confirme o tradutor configurado.



4. Em Exportar, selecione:

   1. Elementos visíveis em todos os pisos ou

   2. Todo o projeto
      Recomendamos estas opções em conjunto com a filtragem estrutural.

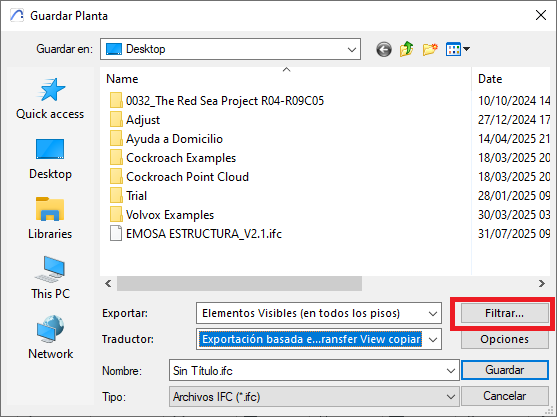

5. Prima Filtrar… para agrupar e refinar por Tipo IFC, Planta, Vegetal ou Proprietário, e aplicar filtros por Domínio IFC ou Função estrutural.




6. Defina o local onde pretende guardar o ficheiro IFC e clique em Guardar para guardar o ficheiro.

Exportação a partir do Publicador
O Publicador exporta sempre Elementos visíveis, por isso prepare as vistas de acordo com este critério.

Validação Pós-Exportação

Abra o IFC num visualizador compatível para:

• Só existem elementos estruturais (portantes).
• Garantir que o conjunto exportado corresponde ao modo de exportação escolhido, ou acordado.



Dica Profissional

• Crie tradutores dedicados para cada cenário de intercâmbio: por exemplo, IFC4 RV — Arquitetura (sem 2D) e IFC2x3 — Coordenação (com eixos e anotações). Isto normaliza as entregas e reduz erros.
• Reveja sempre o ficheiro IFC num visualizador IFC para garantir que o IFC cumpre as expetativas. Para isso pode utilizar este visualizador gratuito: DDScad Viewer
• Documente na entrega o esquema IFC, o filtro aplicado e os Psets incluídos.
• Utilize o Publicador do Archicad para automatizar exportações recorrentes e minimizar erros.

Com este fluxo de trabalho, poderá entregar modelos IFC estruturais precisos, otimizados e alinhados com as necessidades do destinatário, facilitando a coordenação e reduzindo o tempo gasto em limpezas posteriores.
