Como exportar um modelo arquitetónico IFC a partir do Archicad utilizando a filtragem do modelo para a Exportação?

Tempo de leitura: 4 min.

No fluxo de trabalho de intercâmbio de modelos BIM, a exportação correta de um ficheiro IFC é fundamental para garantir a coordenação entre disciplinas e a entrega de informação precisa. Neste guia, mostramos como configurar e utilizar a Filtragem do Modelo para Exportação no Archicad para obter um IFC otimizado e adaptado às necessidades do seu projeto.

Objetivo

Aprender a exportar um IFC limpo e específico a partir do Archicad, ajustando tanto o tradutor de exportação como os filtros de elementos ao guardar.

Requisitos Prévios

• Archicad instalado com um projeto arquitetónico aberto.
• Permissão para editar os Tradutores IFC do Archicad (caso trabalhe em Teamwork).

Passo 1: Configurar a Filtragem do Modelo no Tradutor IFC

1. Ir a Ficheiro > Interoperabilidade > IFC > Tradutores IFC.



2. Na secção Exportar, selecione o tradutor que vai utilizar (por exemplo, IFC4 Reference View ou Exportação Geometria Paramétrica).
3. A partir do tradutor selecionado, crie um duplicado clicando em Novo...



4. Na janela de diálogo Novo Tradutor, selecione a opção "Duplicado de" e certifique-se de que o tradutor a duplicar é o correto.



5. Selecione o tradutor duplicado e atribua-lhe um novo Nome (vermelho) e uma Descrição (verde) breve.



6. Clique nos três pontos em Filtragem do Modelo.



7. Na janela de diálogo "Filtragem do Modelo para Exportação IFC", selecione um tipo de filtro para criar um duplicado clicando em Novo...



8. Na secção Definições, secção Selecionar Elementos 3D a Exportar, item por Função Estrutural, escolha Apenas elementos portantes ou Todos os elementos.

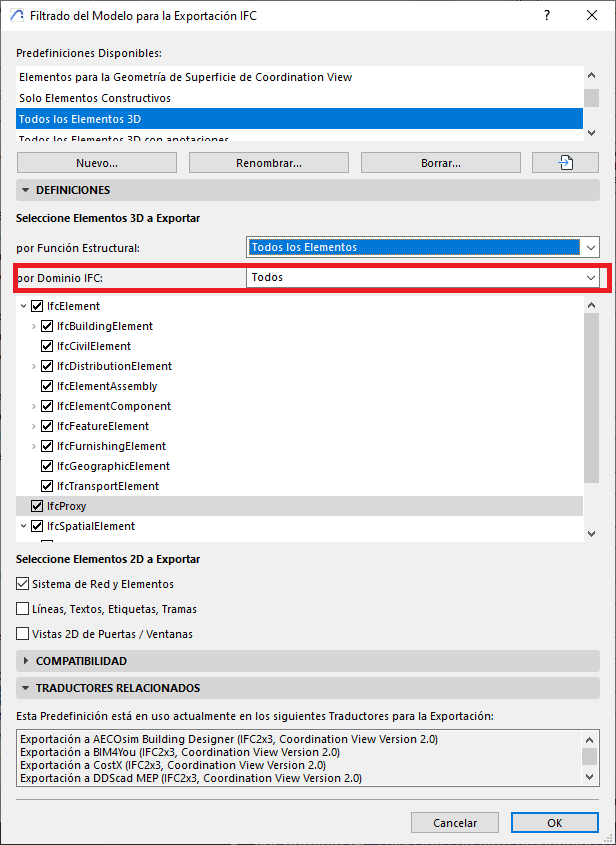

9. No item por Domínio IFC: selecione um filtro predefinido personalizado ou certifique-se de que inclui todos os elementos necessários para os enviar como IFC (verde) se o Domínio for "Personalizado".

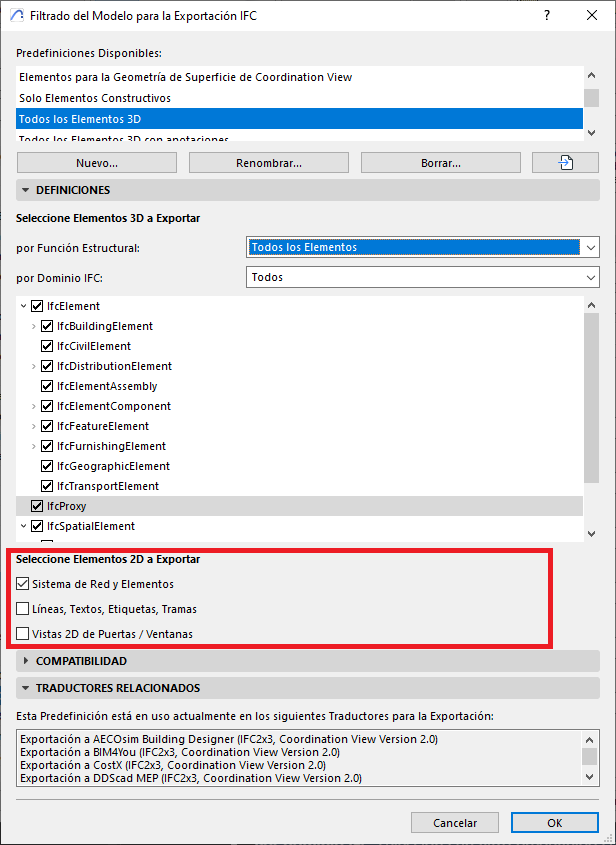

10. Em Selecionar elementos 2D a exportar, defina se pretende incluir:

    1. Sistema de Eixos e Elementos (IfcGrid).
    2. Linhas, textos, rótulos, tramas e cotas (IfcAnnotation).
    3. Vistas 2D de portas/janelas.





11. Guarde as alterações clicando em OK
12. Na janela de diálogo de Tradutores IFC certifique-se de que na opção de Filtragem do Modelo está selecionado o novo perfil de filtragem.



13. Guarde o Tradutor clicando em OK.

Passo 2: Preparar a Vista de Exportação

• Ative a vista a partir da qual vai exportar (Planta ou 3D) e ajuste vegetais, filtros de renovação etc.
• (Opcional) Selecione manualmente os elementos se for utilizar Apenas elementos selecionados.

Passo 3: Guardar Como IFC

1. Ir a Ficheiro > Guardar como…



2. Na janela de diálogo Guardar Planta, escolha Ficheiro IFC (*.ifc).



3. Confirme o tradutor configurado.



4. Em Exportar, selecione:
   1. Apenas elementos selecionados, se existirem elementos selecionados na vista atual.
   2. Todo o projeto.
   3. Elementos visíveis (em todos os pisos).
   4. Todos os elementos no piso atual.
   5. Os elementos visíveis do piso atual.
5. Prima Filtrar… para agrupar e refinar por Tipo IFC, Planta, Vegetal ou Proprietário, e aplicar filtros por Domínio IFC ou Função estrutural.



6. Defina o local onde pretende guardar o ficheiro IFC e clique em Guardar para guardar o ficheiro.

Exportação a partir do Publicador
O Publicador exporta sempre Elementos visíveis, por isso prepare as vistas de acordo com este critério.

Validação Pós-Exportação

Abra o IFC num visualizador compatível para:

• Verificar que apenas aparecem os elementos do domínio previsto.
• Assegurar que o conjunto exportado corresponde ao modo de exportação escolhido, ou acordado.

Dica Profissional

• Crie tradutores dedicados para cada cenário de intercâmbio: por exemplo, IFC4 RV — Arquitetura (sem 2D) e IFC2x3 — Coordenação (com eixos e anotações). Isto normaliza as entregas e reduz erros.
• Reveja sempre o ficheiro IFC num visualizador IFC para garantir que o IFC cumpre as expetativas. Para isso pode utilizar este visualizador gratuito: DDScad Viewer
