Como detetar os objetos degenerados de um modelo do Archicad para os corrigir?

Tempo de leitura: 5 min.

No trabalho diário com o Archicad, é comum que os modelos cresçam em complexidade e tamanho. No entanto, com esta evolução também podem surgir erros que, se não forem detetados a tempo, comprometem a estabilidade do projeto. Um dos mais comuns — e muitas vezes ignorados — são os objetos degenerados.

Os objetos degenerados são objetos da biblioteca que podem apresentar erros, que na maioria dos casos podem ter sido causados pela introdução de valores incorretos nos parâmetros do objeto ou, em casos menos frequentes, são objetos que dependem de outros ficheiros em falta que não foram carregados corretamente no projeto.

Embora o Archicad seja uma ferramenta robusta que pode continuar a funcionar mesmo com erros no modelo, isto não significa que devamos ignorá-los. Os objetos degenerados podem tornar o computador mais lento, fazer com que o ficheiro pese mais do que o necessário e, na pior das hipóteses, provocar encerramentos inesperados que podem levar à perda de trabalho não guardado.

Por isso, é fundamental que os utilizadores adotem o hábito de rever periodicamente o Relatório no Mapa de Projecto do projeto, não só para manter a saúde do modelo, como também para prevenir problemas maiores a longo prazo.

Como detetar os objetos degenerados no modelo do Archicad?

A forma mais fácil de detetar os objetos degenerados seria:

1. Abra o projeto no Archicad.
2. Abra a palete do Navegador do projeto: Janelas > Paletes > Navegador.

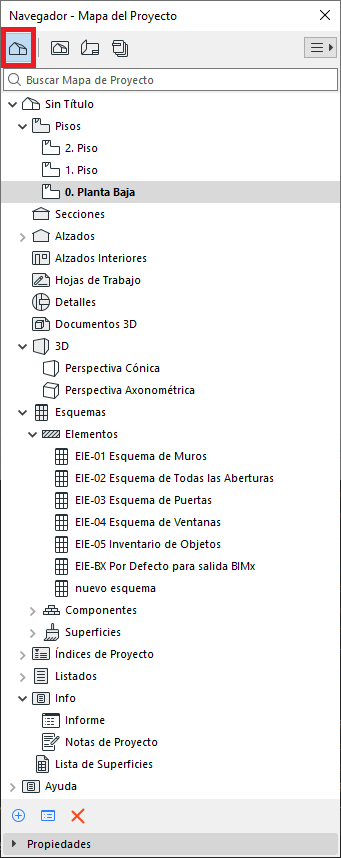

3. Clique em Mapa de Projecto

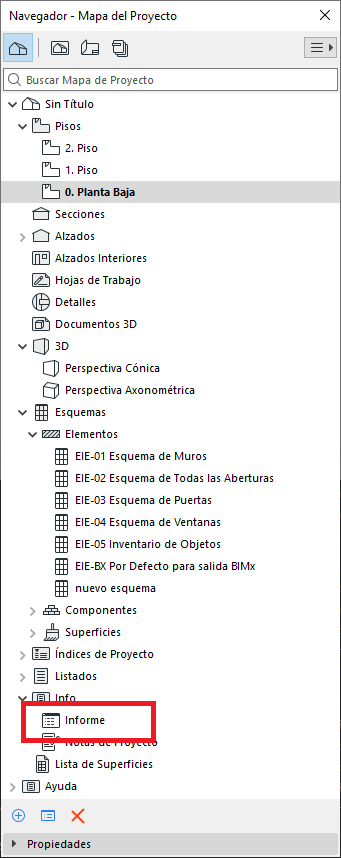

4. Clique em Relatório



5. Abrir-se-á a janela do Relatório e, nela, procure o texto "El polígono está degenerado".

Passos para identificar os objetos degenerados

Quando o Archicad deteta um objeto degenerado, costuma mostrá-lo da seguinte forma

El polígono está degenerado. (<ID el element> | XXXXXXXX-XXXX-XXXX-XXXX-XXXXXXXCXXXX)

em que o "XXXXXXXX-XXXX-XXXX-XXXX-XXXXXXXCXXXX" é um identificador alfanumérico do objeto, ou seja, um código único e irrepetível do objeto.

Os passos para identificar o objeto:

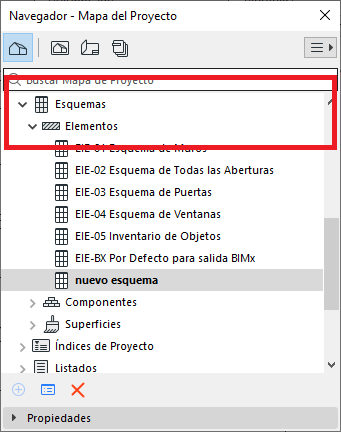

1. No Navegador do projeto, vá a Esquemas > Elementos.

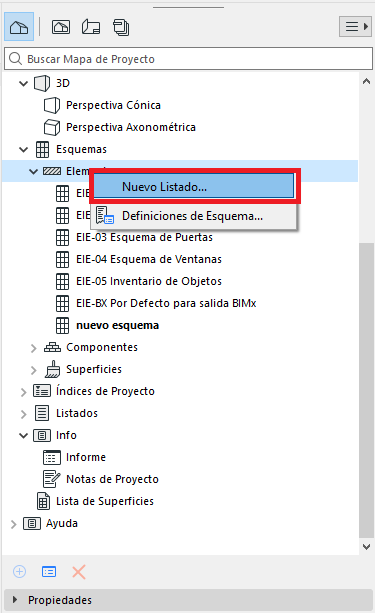

2. Clique com o botão direito em Elementos e, na caixa de diálogo, clicamos em Nova Listagem....

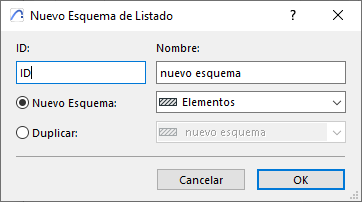

3. Na caixa de diálogo de Novo Esquema de Listagem, nos campos de:
   ID: Criamos um ID para o novo esquema (opcional)
   Nome: Atribuímos-lhe um nome.
   Tipo de esquema: Selecionamos Elementos (importante)

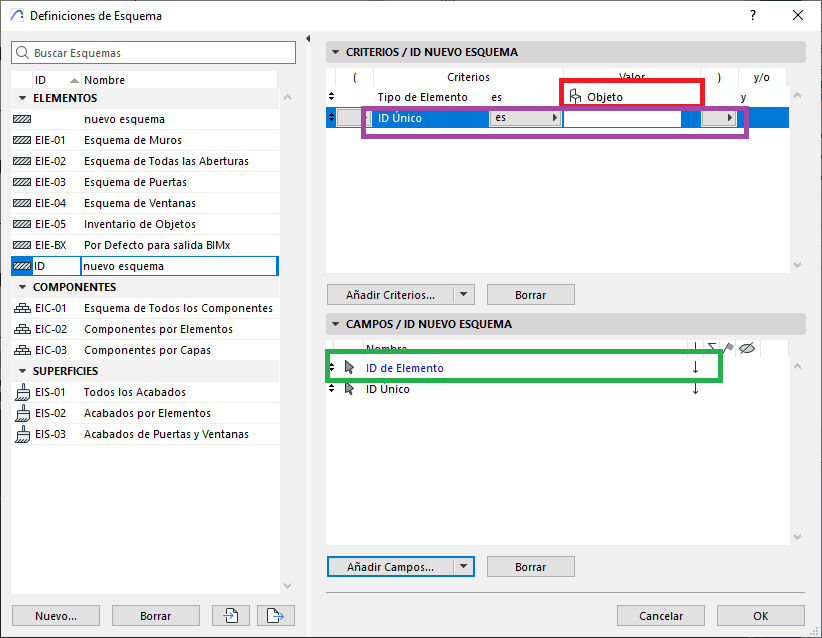

4. Na caixa de diálogo de Definições de Esquema, e em:
   1. Critérios / ID Novo Esquema:
      • Tipo de Elemento (vermelho): será o de Objeto
      • E adicionaremos como critério ID Único (lilás).
   2. Campos / ID Novo Esquema:
      • Adicionar o campo ID do Elemento (verde)
      • Adicionaremos outro campo opcional, neste caso ID Único.

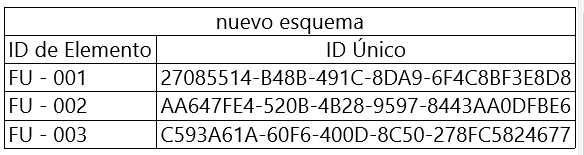

5. Clicamos em OK, na caixa de diálogo de Definições de Esquema, e obtemos um esquema semelhante ao da foto seguinte.

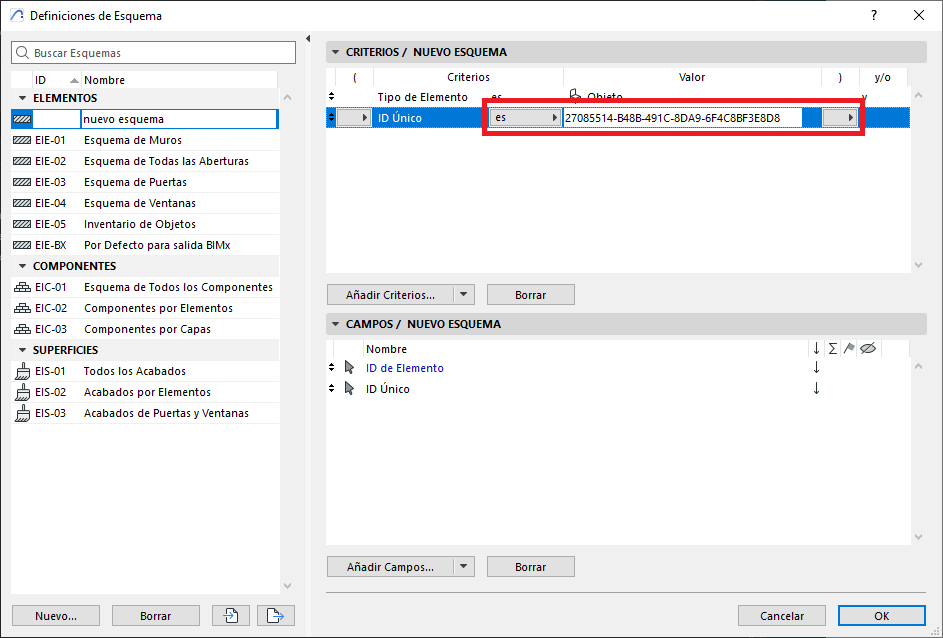

6. Para afinar ainda mais a pesquisa do objeto, na janela de definição do Esquema vamos introduzir o código alfanumérico que nos foi gerado pela janela de Relatório, no campo ID Único.

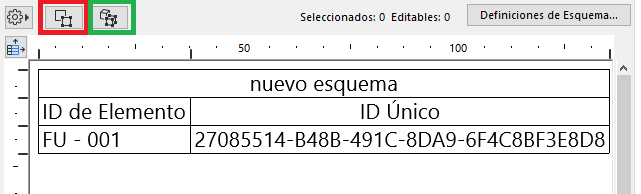

7. E no esquema gerado podemos selecionar o objeto premindo em:
   Selecionar na Planta (vermelho).
   Selecionar em 3D (verde).



8. Isto abrir-lhe-á a vista escolhida com o objeto selecionado. Poderá então eliminar o objeto ou reconfigurar os seus parâmetros.

Seguindo estes passos poderá identificar e corrigir os erros relacionados com os objetos degenerados e manter a saúde do projeto do Archicad em ótimas condições. Mas se os problemas continuarem a existir, contacte-nos através do nosso canal oficial https://my.simbim.es e a nossa equipa técnica atendê-lo-á.
