Como detalhar elementos de um modelo importado utilizando Documentos 3D no Archicad?

Quando precisa de documentar um modelo importado a partir de um ficheiro IFC no Archicad, uma forma prática de o fazer é isolá-lo em 3D, gerar vários Documentos 3D e colocá-los depois num layout.

Este fluxo permite obter uma representação clara do elemento, criar uma vista frontal para o cotar corretamente e preparar uma apresentação final com várias vistas do mesmo componente.

Passo 1 - Importar o ficheiro e localizar o elemento

Abra o projeto no Archicad e importe o ficheiro correspondente. Depois, aceda à vista 3D para localizar o elemento que pretende detalhar.

1. Importe o ficheiro IFC para o modelo.
2. Vá à vista 3D.

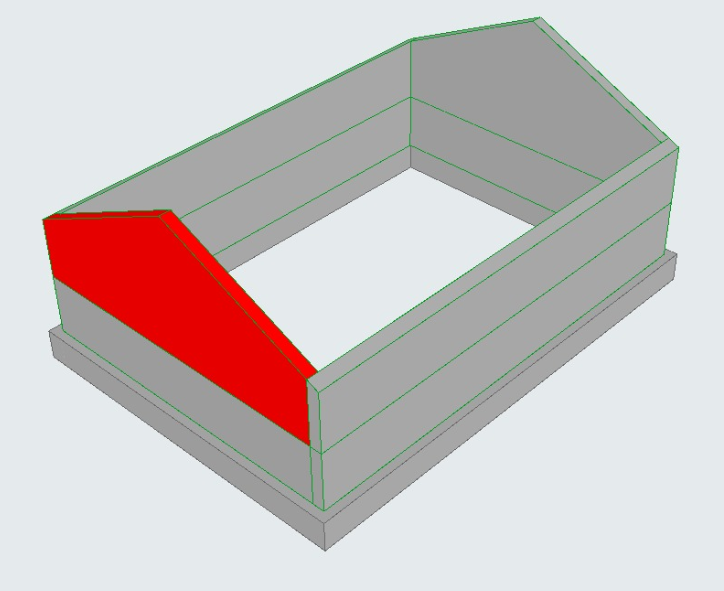

3. Identifique o elemento que quer documentar (por exemplo, marcando-o a vermelho).



Passo 2 - Guardar uma primeira vista como Documento 3D

Com o elemento já localizado dentro do modelo, guarde a vista atual como um Documento 3D.

1. Mantenha visível a vista 3D do modelo.
2. Guarde a vista como um Documento 3D.

Passo 3 - Isolar o elemento em 3D

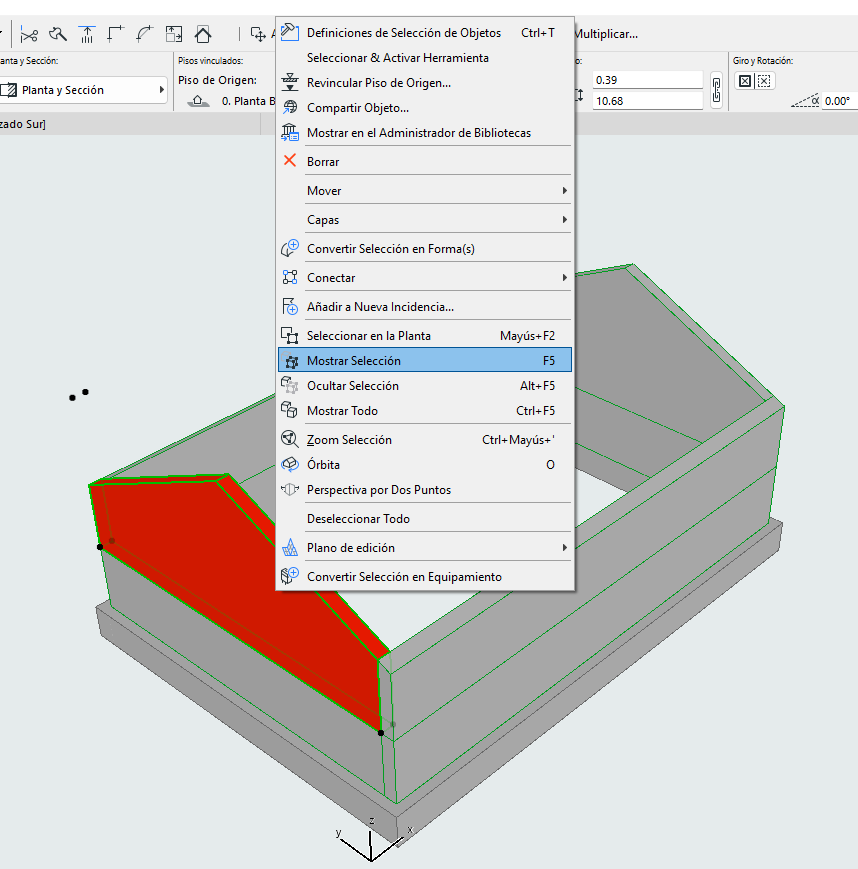

Para trabalhar apenas com a peça que lhe interessa, volte a selecioná-la e utilize a opção Mostrar seleção.

1. Selecione novamente o elemento na vista 3D.
2. Clique com o botão direito sobre o elemento.

3. Selecione Mostrar seleção.



4. Guarde esta nova vista isolada como outro Documento 3D.

Nota: A opção Mostrar seleção oculta temporariamente o resto do modelo e deixa visível apenas o elemento selecionado, o que facilita gerar uma vista muito mais limpa.

Passo 4 - Configurar uma perspetiva axonométrica frontal

Depois de isolado o elemento, pode ajustar a projeção para obter uma vista frontal adequada ao detalhe.

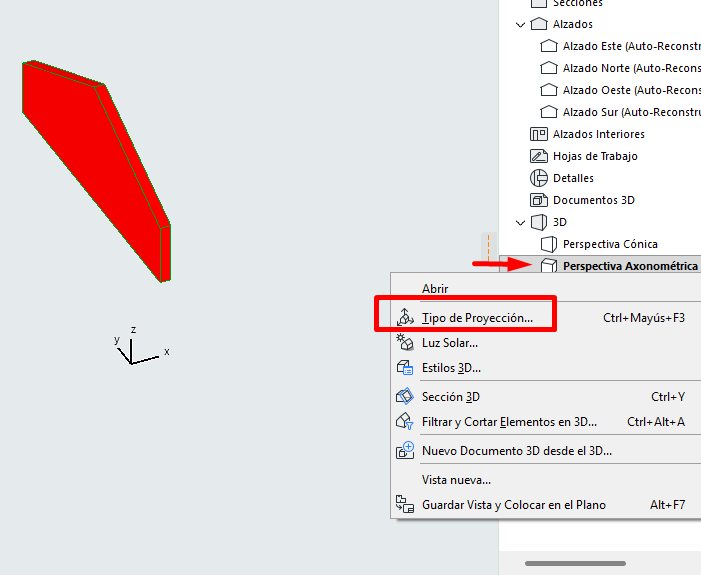

1. No Navegador, ative Perspetiva axonométrica.

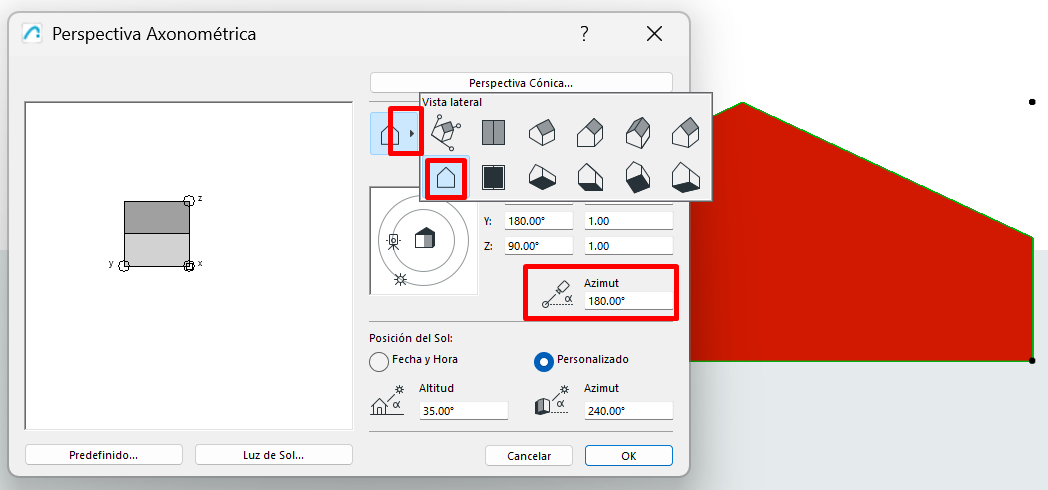

2. Clique com o botão direito sobre a vista e selecione Tipo de projeção.
3. Escolha Vista lateral.

4. No campo Azimute, introduza o ângulo necessário para visualizar o elemento de frente.



5. Guarde esta configuração como um novo Documento 3D.

Nota: O valor do Azimute dependerá da orientação do elemento. Se a peça não se vir exatamente de frente, experimente diferentes ângulos até conseguir uma vista limpa e fácil de cotar.

Passo 5 - Adicionar cotas e anotações ao detalhe

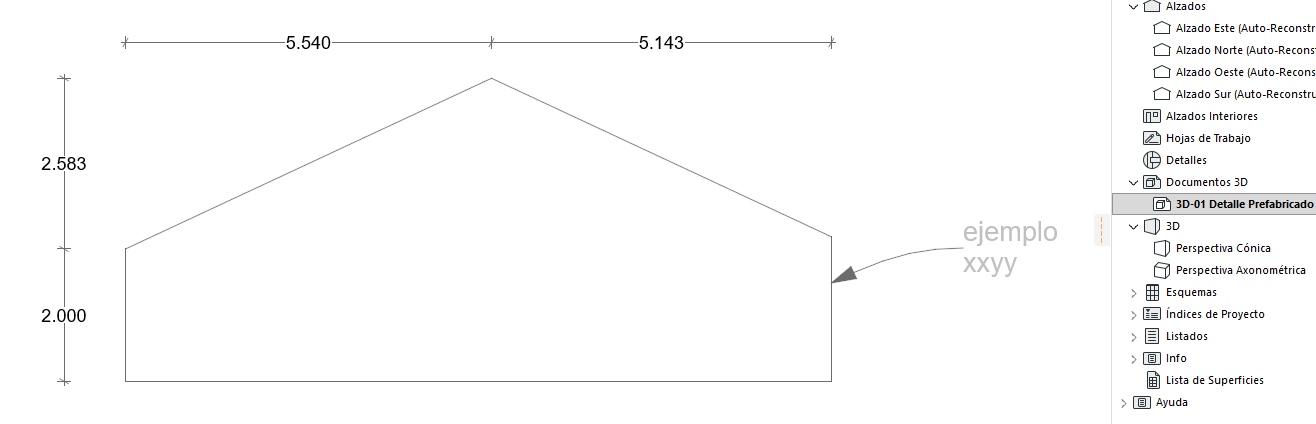

Com a vista frontal já definida, pode documentar o elemento diretamente no Documento 3D.

1. Abra o Documento 3D com a orientação frontal.
2. Adicione as cotas necessárias.

3. Insira textos, rótulos ou notas consoante a informação que precise de mostrar.



4. Guarde os Documentos 3D como Vistas.

Passo 6 - Colocar as vistas no layout

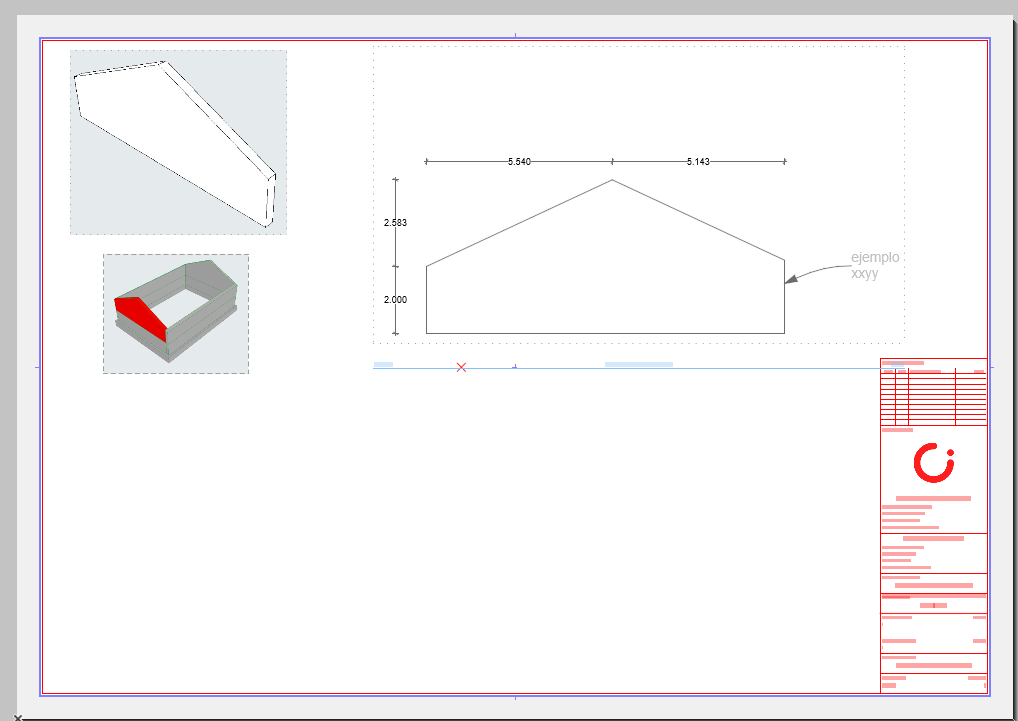

Por fim, coloque as vistas guardadas numa folha para compor a apresentação final do detalhe.

1. Aceda ao Layout.
2. Arraste as vistas guardadas para o layout.

3. Organize a composição com a vista geral, a vista isolada e a vista frontal cotada.



Resultado

Com este fluxo poderá:

• Isolar um elemento importado de IFC dentro do modelo.
• Gerar várias vistas úteis através de Documentos 3D.
• Obter uma vista frontal adequada para a colocação de cotas e anotações.
• Preparar uma folha final com várias vistas do elemento.
