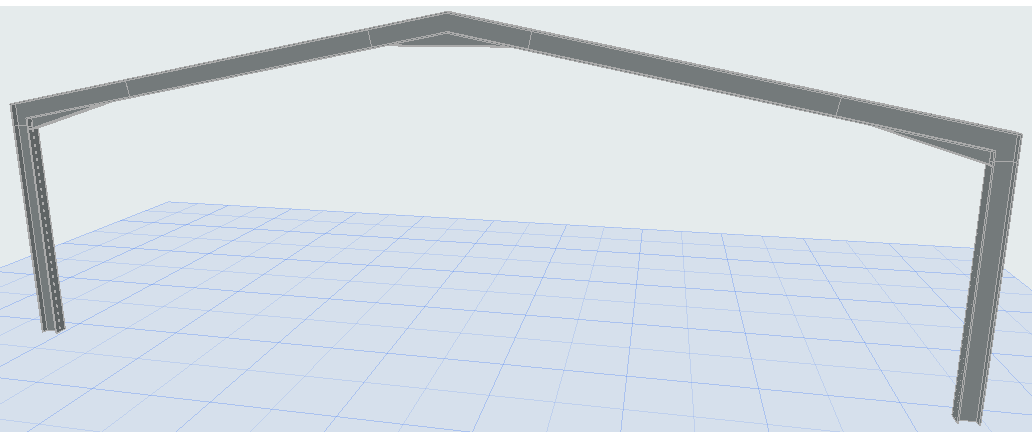

Como criar um pórtico estrutural com a ferramenta Criar Treliça no Archicad?

A ferramenta Criar Treliça do Archicad (Modelação > Extras de Modelação > TrussMaker) permite gerar estruturas tipo treliça a partir de um esquema 2D. É útil para modelar pórticos estruturais de forma rápida quando a sua geometria é linear ou triangulada.

Funciona a partir de um desenho prévio em planta, corte ou alçado, e está orientada para modelação e visualização, não para cálculo estrutural.

Recomenda-se a sua utilização em modelos conceptuais, representações 3D rápidas ou soluções documentais. Para necessidades estruturais avançadas ou BIM analítico, é aconselhável utilizar outras ferramentas.

Passos para criar o pórtico estrutural

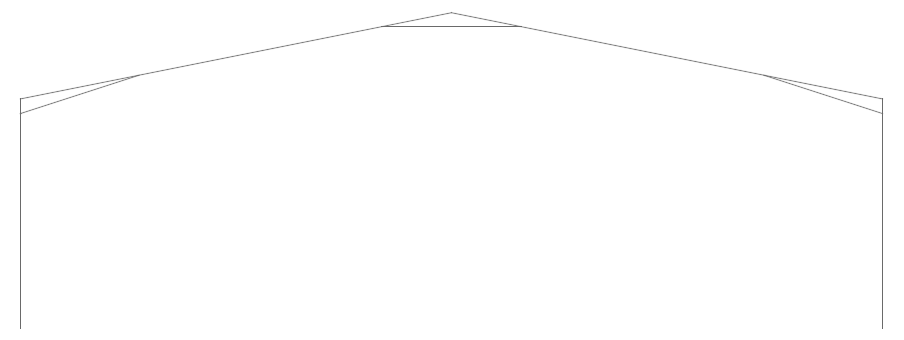

Passo 1 - Desenhar o esquema do pórtico

1. Na planta ou num corte/alçado, desenhe o contorno e a subdivisão interna do pórtico usando linhas e, se necessário, arcos.

2. Este desenho será a base que o TrussMaker converterá em objeto.

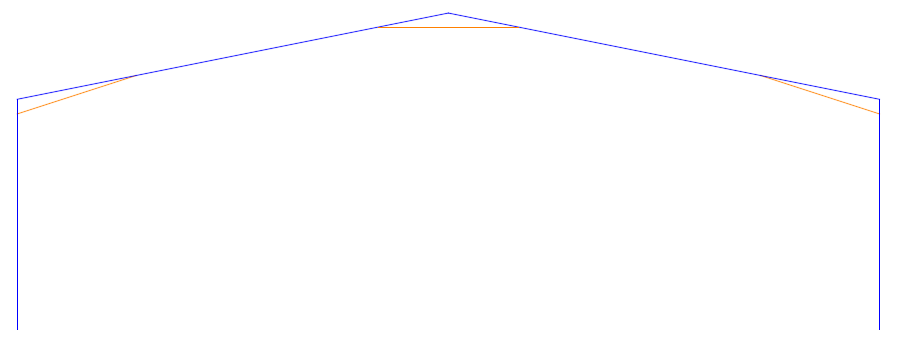

Passo 2 - Usar diferentes cores de caneta

O Archicad utiliza as cores de caneta para distinguir as diferentes partes da treliça.

1. Atribua uma caneta diferente a cada tipo de elemento do esquema.
2. Por exemplo, pode usar uma caneta para o banzo superior, outra para o banzo inferior, outra para montantes e outra para diagonais.

3. Isto ajudá-lo-á a configurar melhor cada parte na caixa de definições.



Passo 3 - Selecionar o esquema

1. Quando o desenho estiver pronto, selecione todas as linhas e arcos que formam o pórtico.

Passo 4 - Executar o comando Criar Treliça

1. Vá a Modelação > Extras de Modelação > TrussMaker > Criar Treliça.
2. Abrir-se-á a caixa de diálogo de configuração.

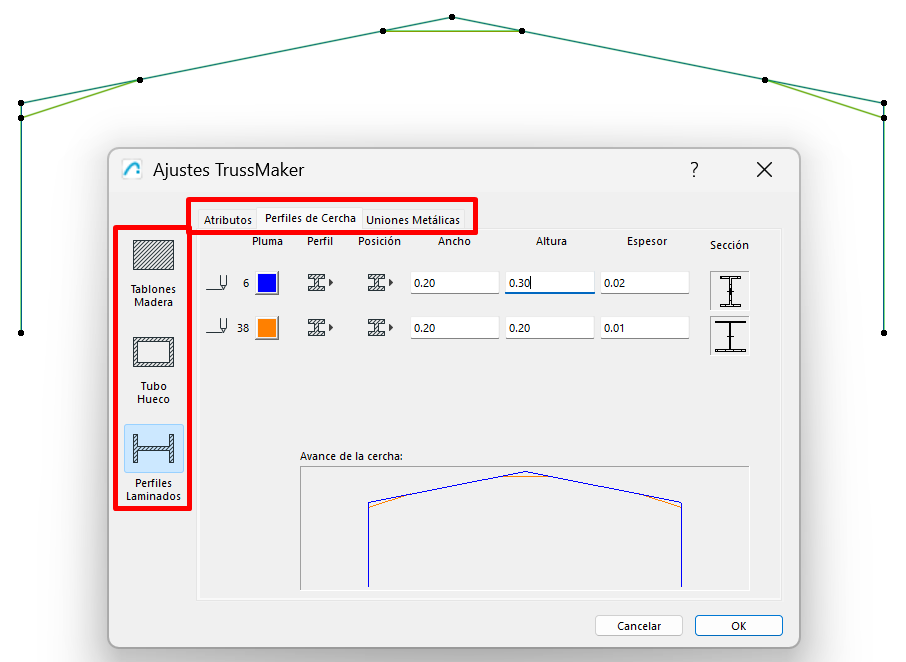

Passo 5 - Ajustar a configuração da treliça

1. Na caixa de diálogo, defina os parâmetros das diferentes partes do pórtico de acordo com a geometria que desenhou.

2. Reveja especialmente os perfis ou secções visuais, espessuras, encontros, orientação e altura ou posição do objeto gerado.

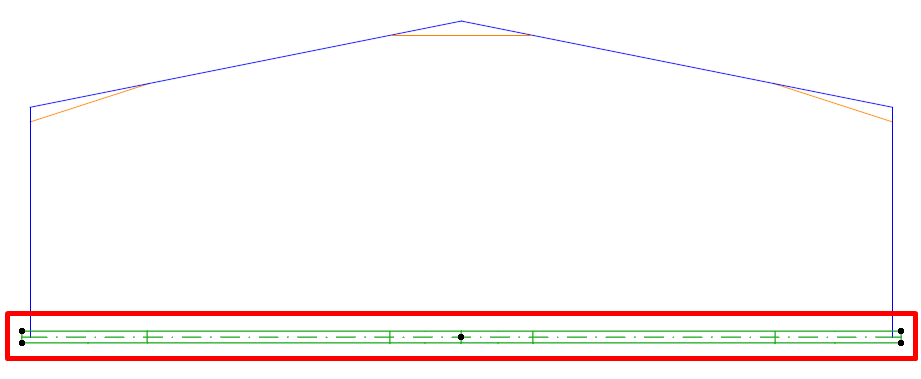

Passo 6 - Guardar e colocar o objeto

1. Assim que aceitar a configuração, o Archicad gerará a treliça como um objeto dentro do modelo. Será guardado na Biblioteca Incorporada.





Como editar um pórtico já criado

Importante: A ferramenta não edita diretamente a treliça existente. O processo consiste em utilizar a sua geometria base para gerar uma nova treliça atualizada. A função de edição permite recuperar e modificar o esquema original, mas é sempre criado um novo objeto.

1. Abra um alçado ou corte onde a treliça seja visível completamente de frente.
2. Selecione a treliça existente.
3. Vá a Modelação > Extras de Modelação > Editar Treliça.
4. Prima Continuar a Editar.
5. Será apresentado o esquema original da treliça.
6. Modifique esse esquema conforme necessário.
7. Execute novamente Criar Treliça para gerar a nova versão.

Boas práticas

• Use esta ferramenta para modelos conceptuais ou de detalhe visual.
• Mantenha coerência nas cores de caneta.
• Trabalhe em corte se precisar de maior controlo geométrico.
• Verifique sempre o resultado em 3D.
• Assuma sempre que qualquer alteração implica regenerar a treliça, não editá-la diretamente.

Problemas habituais

O pórtico não é gerado corretamente

Verifique que o esquema está completo, bem definido e sem elementos soltos, com todas as linhas selecionadas e as canetas corretamente diferenciadas.

A forma não corresponde ao esperado

Reveja a configuração no TrussMaker, especialmente a atribuição por canetas, os perfis e a interpretação das diagonais.

Não consigo editá-lo movendo as linhas originais

É normal. Deve usar Editar Treliça para recuperar o esquema e gerar uma nova.
