Como criar ou adicionar um Sistema MEP no Archicad?

Tempo de leitura: 5 min.

No Archicad, os Sistemas MEP permitem agrupar, classificar e visualizar elementos de instalações mecânicas, elétricas e sanitárias (MEP) dentro do modelo BIM. Cada sistema pode representar uma rede funcional, como ventilação, água fria, cablagem de iluminação ou de dados.

A correta criação e atribuição de sistemas MEP facilita:

• A coordenação entre disciplinas durante o projeto.
• O controlo da visibilidade e da cor dos elementos.
• A geração de listas, filtros e quantificações específicas.
• A exportação ordenada para formatos colaborativos como o IFC.

Este artigo fornece as instruções necessárias para criar um novo Sistema MEP ou atribuir elementos a um sistema existente no Archicad, utilizando o módulo MEP Modeler.

Público-alvo

• Consultores MEP
• Modeladores BIM
• Arquitetos coordenadores
• Técnicos de suporte Archicad
• Utilizadores do módulo MEP do Archicad

Requisitos prévios

• O Archicad está instalado corretamente.
• Tem permissões de edição no ficheiro do projeto (Teamwork).
• Existem elementos MEP disponíveis no ficheiro do projeto e na sua biblioteca.

Passos para criar um novo Sistema MEP

1. Aceder à palete de sistemas MEP

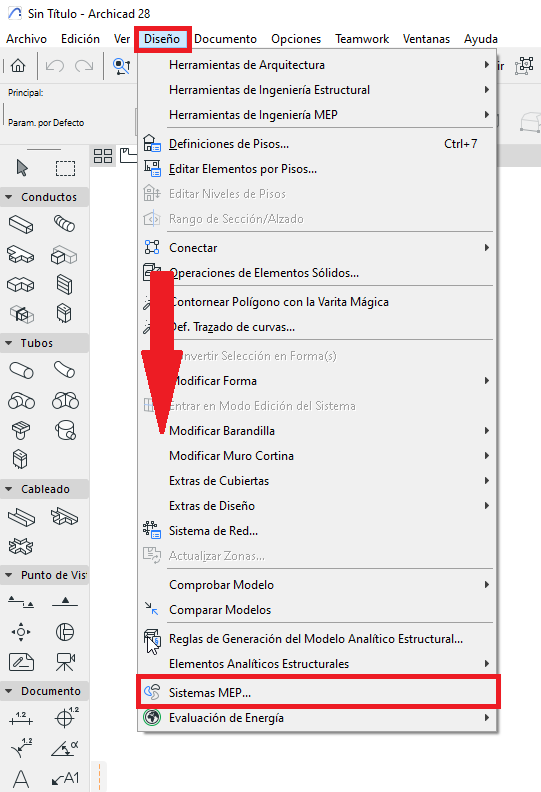

   Ir ao menu superior: Modelação > Sistemas MEP...



2. Criar um sistema novo

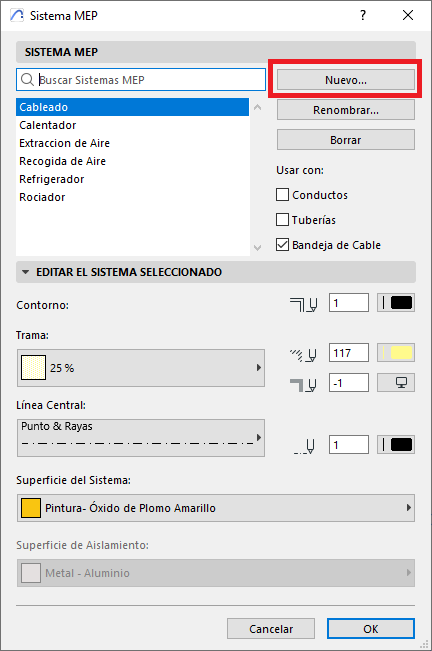

   1. Na caixa de diálogo de Sistema MEP, clique em Novo...

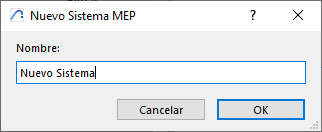

   2. Escreva o nome do novo Sistema MEP na caixa de diálogo de Novo Sistema MEP.

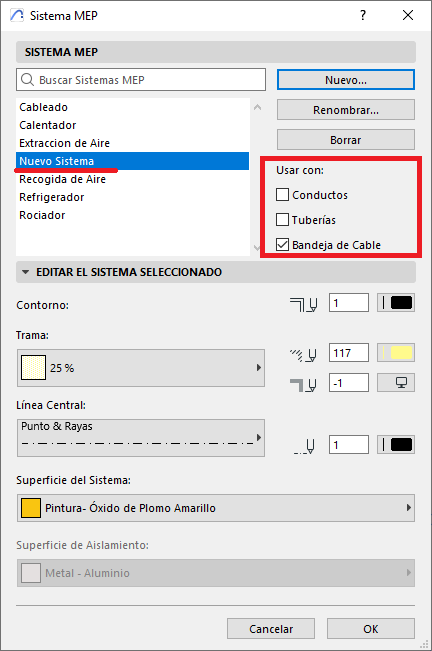

   3. Com o novo Sistema MEP selecionado (ver foto), especifique com que tipo de elementos MEP estará disponível o novo Sistema MEP (se Condutas ou Tubagens, ou com os Caminhos de cabos, ou com vários)

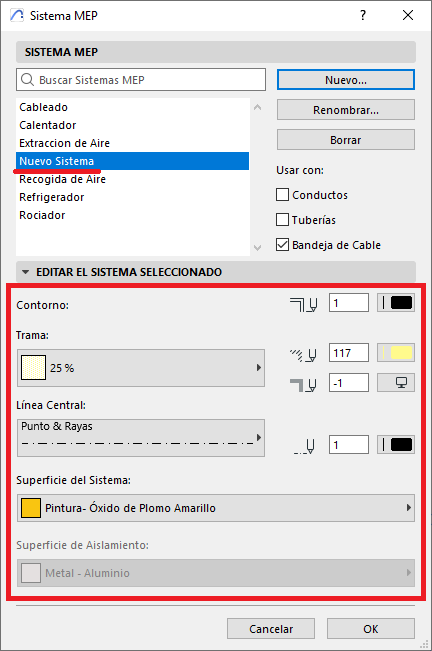

   4. Com o novo Sistema MEP selecionado (ver foto), configure os atributos gráficos dos elementos MEP.



   5. Prima OK para criar o sistema.


Validação

• Com uma ferramenta de modelação MEP (de Condutas, Tubagens ou Caminhos de cabos), modele um troço para fazer um teste e tente atribuir-lhe o Sistema MEP acabado de criar.
  • Se o novo Sistema MEP não estiver disponível na ferramenta de modelação MEP, abra a caixa de diálogo de Sistema MEP e verifique se o sistema está disponível e se tem a atribuição correta (de Condutas, Tubagens ou Caminhos de cabos).
  • Se o sistema estiver disponível mas os atributos gráficos estiverem incorretos, volte à caixa de diálogo de Sistema MEP e edite a configuração gráfica do sistema MEP.

Dica para Consultores

• Aconselha-se fazer cópias de segurança dos diferentes Conjuntos de Referência, incluindo os que vêm por defeito com a instalação do programa, antes de editar a respetiva lista de dimensões
• Utilize nomenclaturas normalizadas para os sistemas MEP, por exemplo: MECH_VENT ou ELEC_ILUM, para melhorar a organização e a coordenação do modelo.
