Como cotar a altura de tetos falsos no Archicad?

De seguida explicam-se duas opções disponíveis: através de Rótulo e através de Cota de Nível.

Opção 1 - Utilizar a ferramenta Rótulo

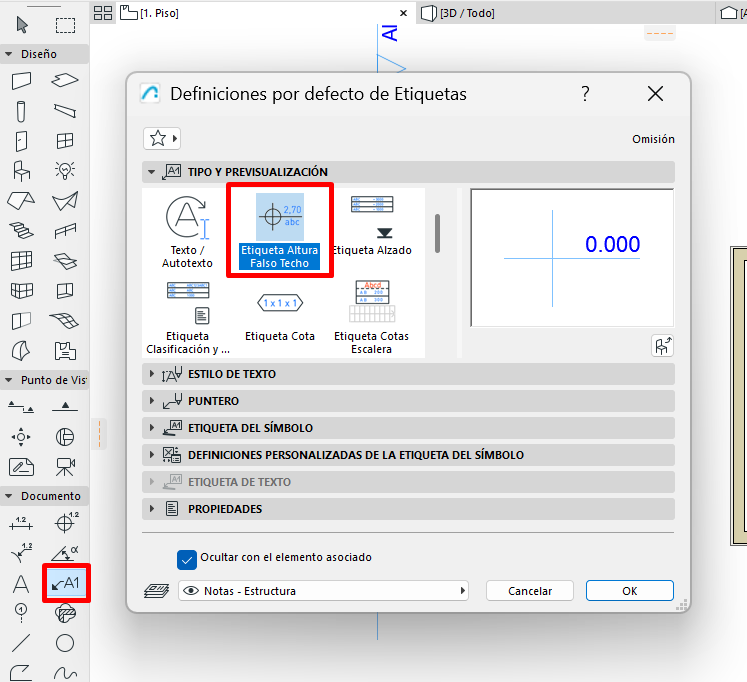

1. Selecione a ferramenta Rótulo e abra as suas definições.

2. No tipo de rótulo, selecione Etiqueta altura teto falso.

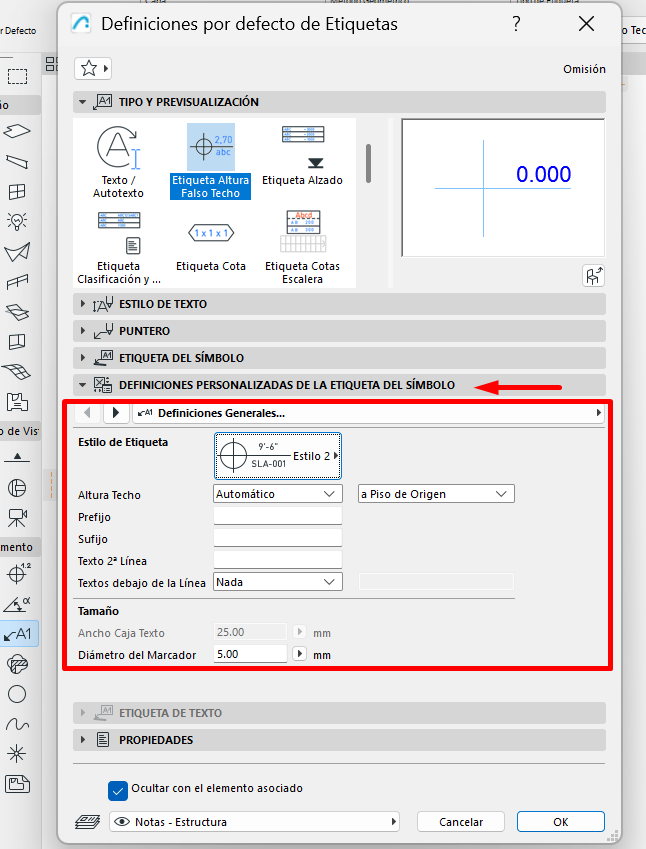

3. Vá ao separador “Definições personalizadas do rótulo do símbolo” e defina a configuração pretendida.



4. Coloque o rótulo sobre o teto falso na planta.


Opção 2 - Utilizar a ferramenta Cota de Nível

Importante: esta opção funciona corretamente em projetos com 3 pisos.

Para utilizar este método é necessário definir previamente um nível de referência.

Passo 1 - Definir o Nível de Referência

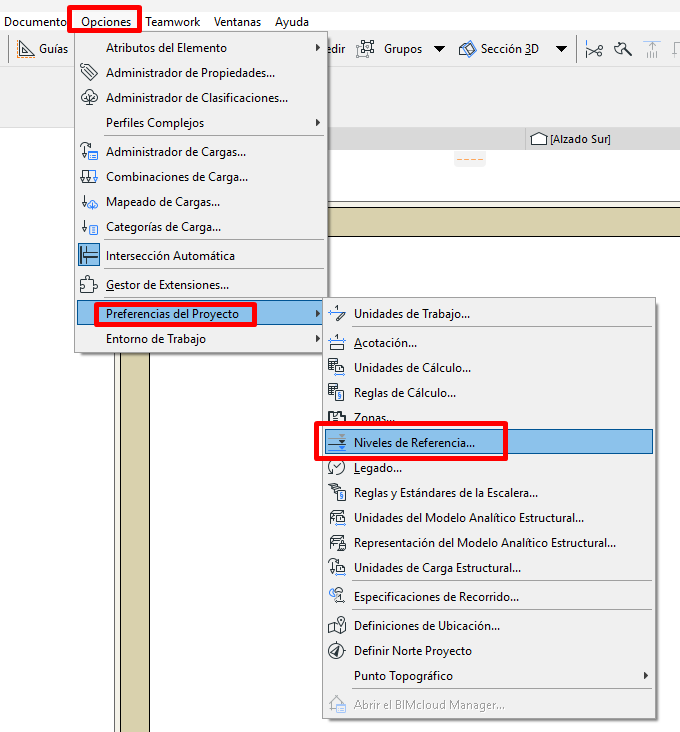

1. Vá a Opções → Preferências do Projecto → Níveis de Referência.

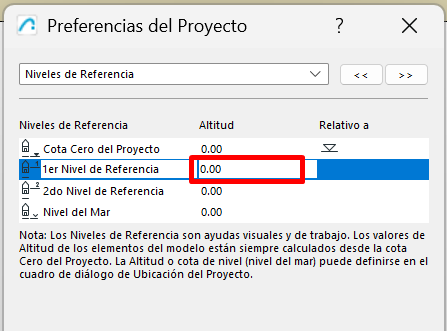

2. Defina a altura do 1.º Nível de Referência, por exemplo, com a altura do primeiro piso.



3. Confirme as alterações.

Passo 2 - Configurar a Cota de Nível

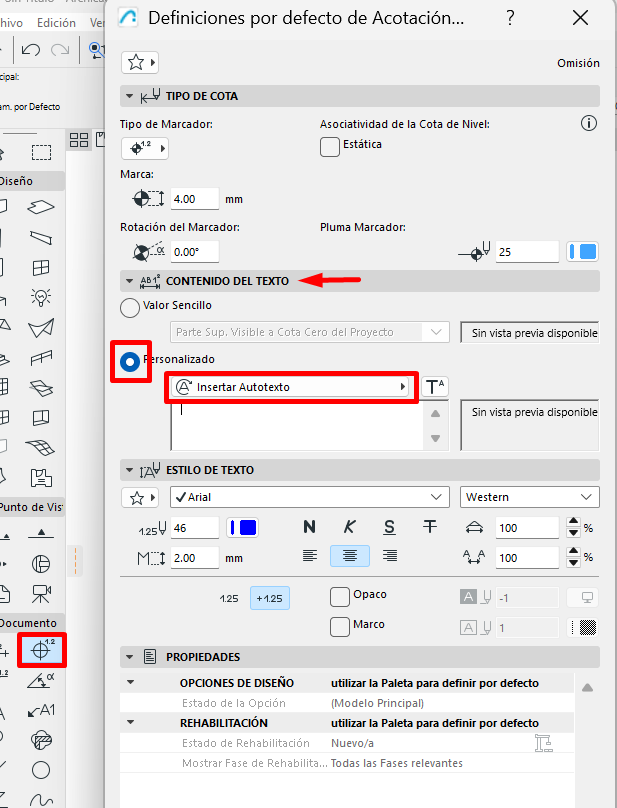

1. Selecione a ferramenta Cota de Nível e abra as suas definições.
2. Vá ao separador “Conteúdo do texto”.
3. Selecione a opção Personalizado.
4. Se existir conteúdo prévio, elimine-o.

5. Clique em Inserir Autotexto.

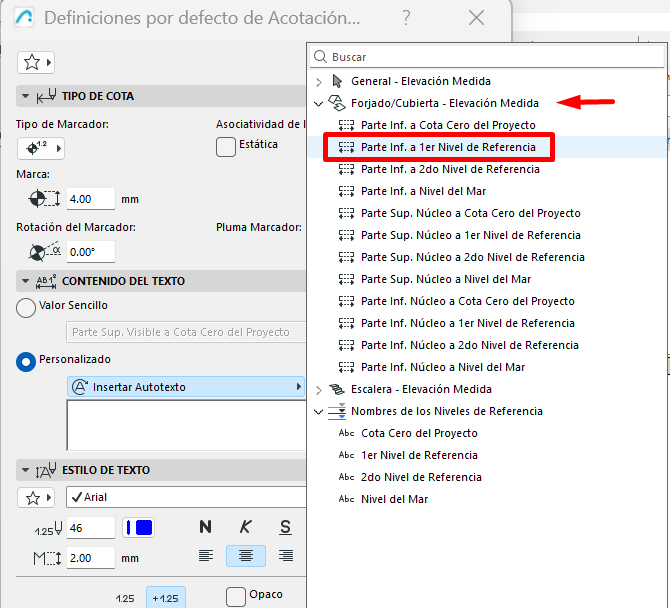

6. Selecione Parte Inferior ao 1.º Nível de Referência e clique em Adicionar.



7. Coloque a cota de nível sobre o teto falso na planta.
