Como contabilizar elementos num Mapa Interactivo por unidades e não por valores no Archicad?

Tempo de leitura: 4 min.

Em muitos projetos de arquitetura e construção, os utilizadores precisam de contabilizar o número de elementos (como zonas, mobiliário, luminárias, etc.) segundo o seu tipo ou classificação. Para isso, criam-se Propriedades personalizadas que depois são incluídas em Mapas Interactivos. No entanto, quando se incluem estas propriedades numéricas, o Archicad por defeito pode somar os valores em vez de contar as unidades. Este artigo explica como configurar um esquema para que realize uma contagem de elementos, e não uma soma de valores.

Audiência

Utilizadores do Archicad que utilizam Mapas Interactivos para gerar listagens de elementos e precisam de contabilizar unidades em vez de acumular valores numéricos.

Pré-requisitos

• Ter uma Propriedade definida e atribuída a uma categoria de elementos (por exemplo, Zonas, Objetos, Paredes).

• Ter configurado um Mapa Interactivo que inclua essa propriedade.

• Archicad 25 ou superior (recomendado Archicad 28 para funcionalidades melhoradas).

Passos de Resolução:

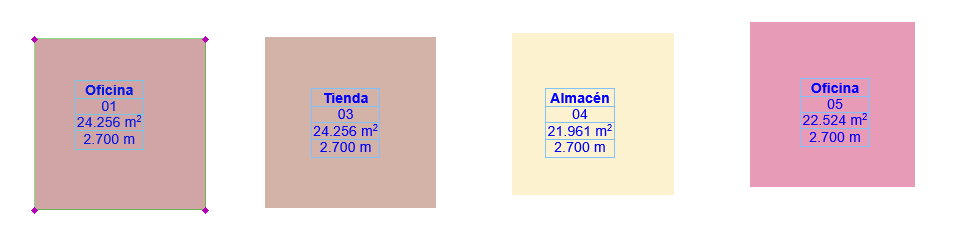

1. Abra o projeto no Archicad (ver exemplo, foram definidas 4 zonas diferentes, e a duas delas foi atribuída a mesma propriedade).



2. Abra a palete do Navegador do projeto, Janelas > Paletes > Navegador.

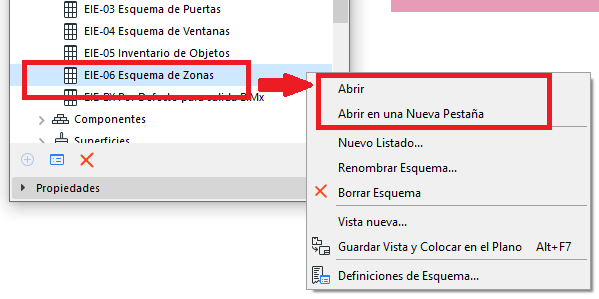

3. Clique com o botão direito sobre o Esquema, e selecione a opção Abrir ou Abrir num Novo Separador.

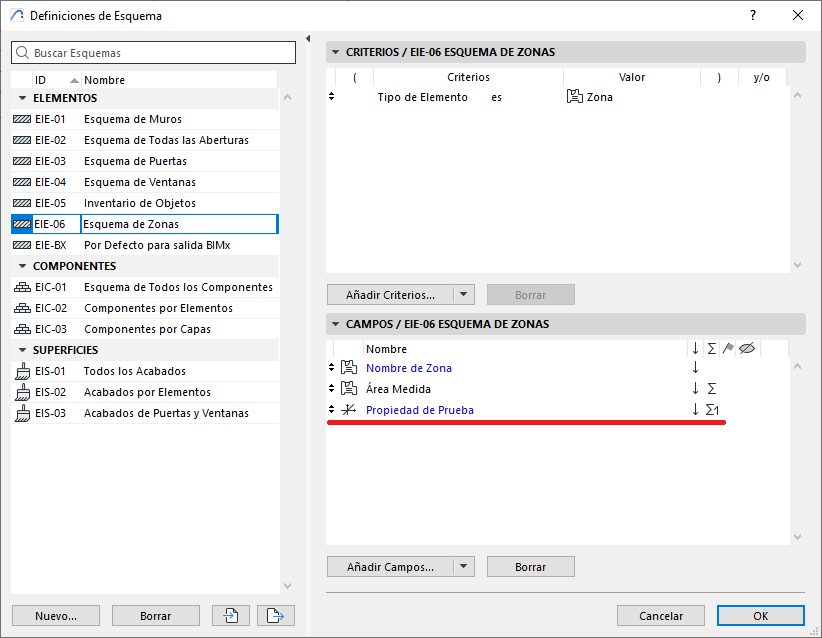

4. Vai abrir-se a janela de diálogo Definições de Esquema, com a Propriedade que criámos com os valores pré-configurados (ver foto de exemplo).



5. No Mapa Interactivo anterior, na coluna "Σ" e na linha da propriedade que criámos, clicamos várias vezes até aparecer o ícone de Mostrar Quantidade "Σ1"
6. Guarde o Esquema clicando em Ok.

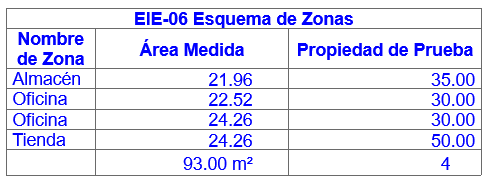

7. E veremos o esquema gerado semelhante ao seguinte, onde:
   1. Em "Área Medida" vê-se a soma "Σ" dos valores das superfícies dos elementos Zona.
   2. Em "Propriedade de Teste" vê-se a Quantidade "Σ1" dos elementos Zona.



Validação do Resultado:

• Verifique que o valor total no final da coluna corresponde ao número de elementos listados.
• Assegure-se de que já não são mostradas somas numéricas, especialmente se a propriedade continha valores repetidos como "1".

Ficheiro de exemplo:

Pode transferir um ficheiro de projeto de amostra onde foi configurado corretamente um Mapa Interactivo com uma propriedade personalizada que contabiliza elementos por unidades:

Como contabilizar elementos num Mapa Interactivo por unidades e não por valores.pln

Conselho para Consultores:

Quando se trabalha com propriedades que representam unidades ou quantidades individuais, recomenda-se configurar o tipo de dado como Número. Isto facilita a sua utilização em contagens e evita que o Archicad aplique regras de soma baseadas em unidades físicas como m² ou m³.
