Como atribuir uma propriedade personalizada do Archicad a uma propriedade IFC?

Se precisar que uma propriedade personalizada do Archicad seja exportada dentro de um ficheiro IFC, deve configurá-la através da Atribuição de propriedades do Tradutor IFC de exportação.

Este processo permite-lhe decidir em que entidade IFC será guardada a informação, dentro de que conjunto de propriedades irá aparecer e que propriedade do Archicad será utilizada como origem do dado.

Importante: Para que a exportação funcione corretamente, a propriedade personalizada deve ter valor nos elementos do modelo e o ficheiro deve ser exportado com o mesmo Tradutor IFC em que a atribuição foi configurada.

Como atribuir uma propriedade personalizada do Archicad a uma propriedade IFC

Passo 1 - Abrir os Tradutores IFC

1. No Archicad, vá a Ficheiro > Interoperabilidade > IFC > Tradutores IFC...
2. Na lista da esquerda, selecione o tradutor que utiliza para exportar.

Por exemplo, pode selecionar o tradutor geral de exportação se for o que utiliza habitualmente.

Passo 2 - Abrir a configuração de Atribuição de propriedades

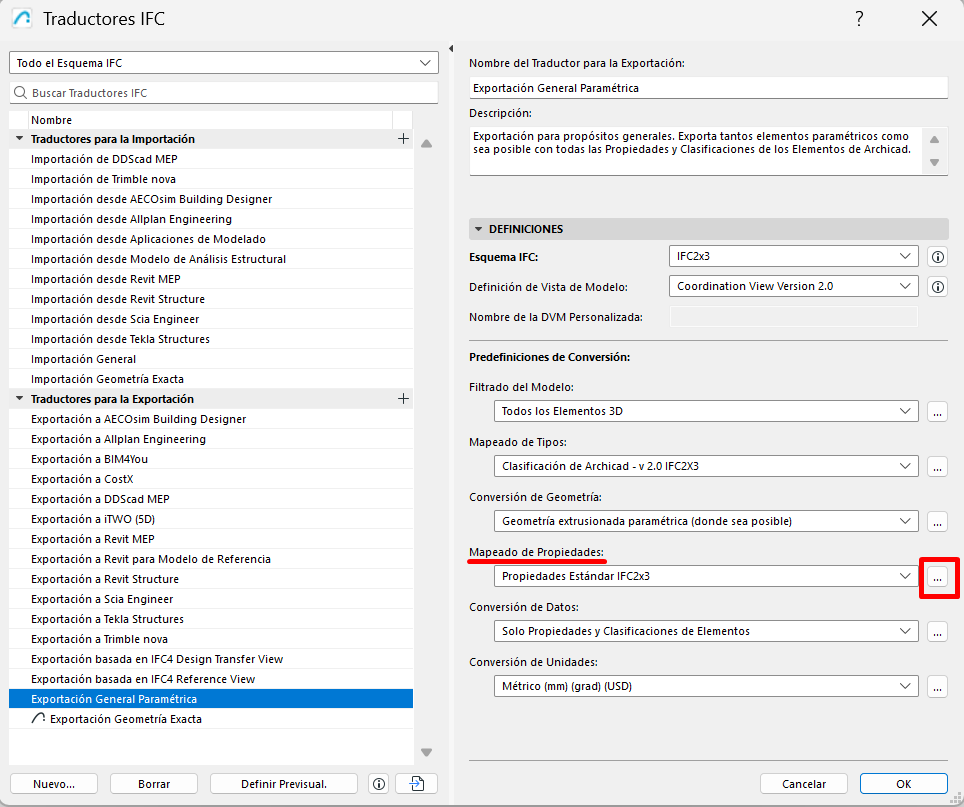

1. No painel da direita, localize a opção Atribuição de propriedades.

2. Clique no botão dos três pontos (...) que aparece junto ao nome da configuração.



Abrir-se-á a caixa de diálogo de atribuição de propriedades para a exportação IFC.

Passo 3 - Abrir a janela de definições de mapeamento

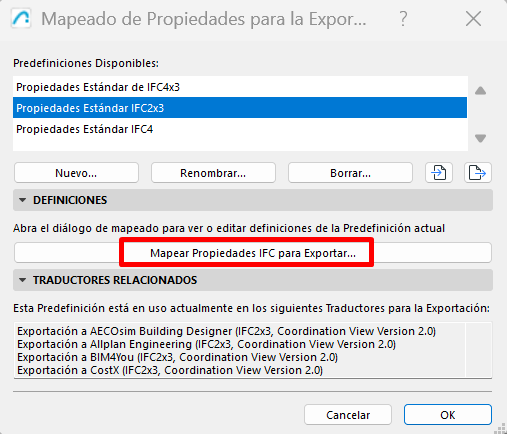

1. Dentro dessa caixa de diálogo, clique em Mapear propriedades IFC para exportação.



Passo 4 - Selecionar a entidade IFC de destino

1. Na coluna esquerda, procure a árvore de entidades IFC.
2. Expanda as categorias até encontrar a entidade que corresponda ao tipo de elemento que pretende exportar.
3. Clique na entidade para a deixar selecionada.

Exemplos habituais:

• IfcWall para paredes.
• IfcSlab para lajes.
• IfcObject para objetos genéricos.

Nota: Convém atribuir a propriedade à entidade IFC que realmente corresponde ao elemento, para manter a coerência do modelo exportado.

Passo 5 - Criar a propriedade IFC de destino

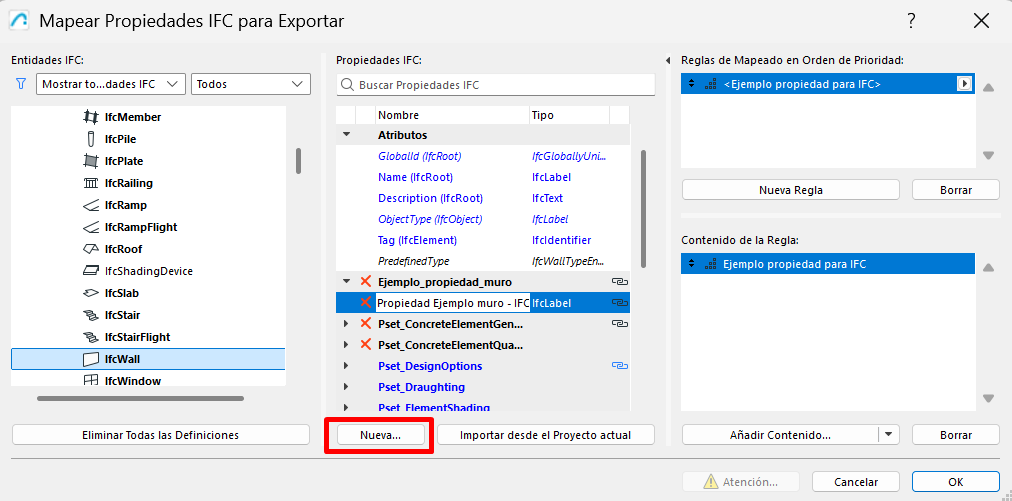

1. Na coluna central, Propriedades IFC, clique em Novo.



2. Na janela emergente, preencha os campos da nova propriedade:
   • Nome do conjunto de propriedades: escreva o nome do grupo onde a propriedade será guardada.
   • Nome da propriedade: escreva o nome com que pretende que apareça no visualizador IFC.
   • Tipo de propriedade: selecione Valor único.
3. Prima Aceitar.

A nova propriedade aparecerá dentro da entidade IFC selecionada.

Passo 6 - Vincular a propriedade personalizada do Archicad

1. Selecione a propriedade IFC que acabou de criar.

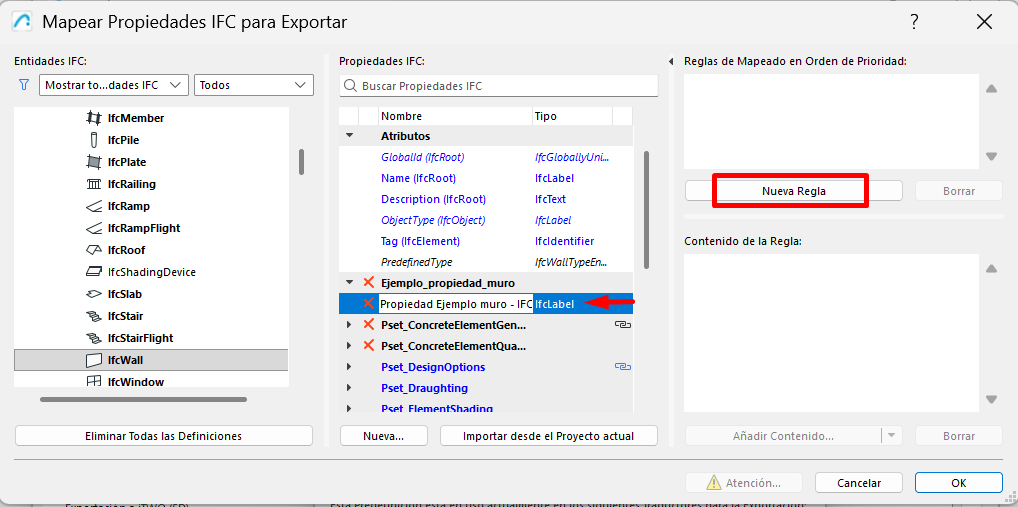

2. Na coluna direita, Regras de atribuição, clique em Adicionar regra de atribuição.

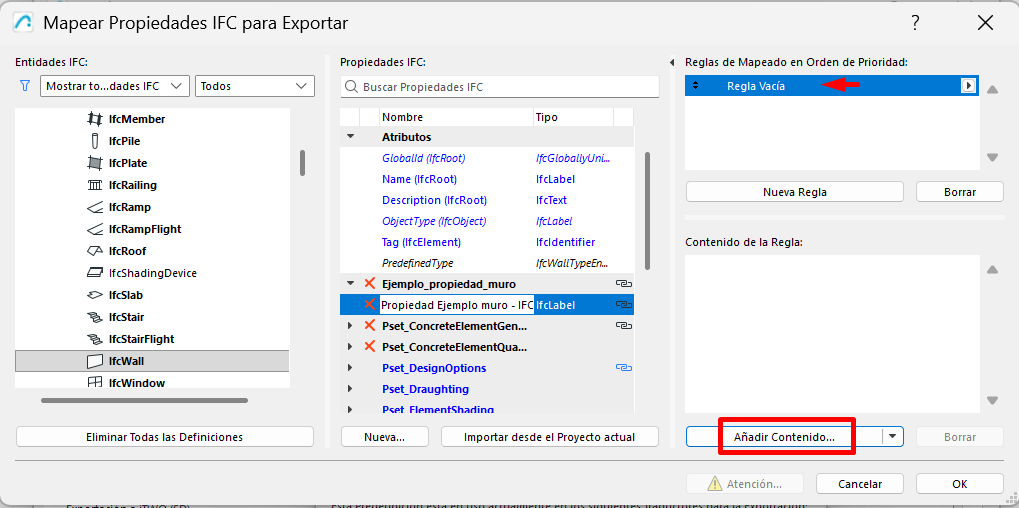

3. Dentro da nova linha, clique em Adicionar parâmetros/propriedades...
4. Procure a propriedade personalizada do Archicad que pretende exportar.

5. Selecione-a e prima Adicionar.



Com isto, o Archicad saberá que propriedade do modelo deve exportar dentro da propriedade IFC criada no passo anterior.

Passo 7 - Guardar a configuração e exportar o ficheiro IFC

1. Clique em Aceitar para fechar a janela de definições de atribuição.
2. Prima novamente Aceitar para guardar as alterações no Tradutor IFC.
3. Vá a Ficheiro > Guardar como...
4. Escolha IFC como formato de ficheiro.
5. Certifique-se de selecionar o tradutor que acabou de modificar.
