Como ativar o Selo de Zona no Archicad?

Tempo de leitura: 3 min.

No final deste artigo, o utilizador será capaz de ativar os Selos de Zona apresentados nas Zonas criadas com a ferramenta Zona de um projeto no Archicad.

Requisitos Prévios

• Archicad instalado e ativado
• Um projeto de Archicad ao qual serão adicionadas Zonas com a ferramenta Zona do Archicad.

Explicação Prévia

O Selo de Zona (Zone Stamp) no Archicad é um objeto GDL paramétrico que apresenta informação relevante de uma zona — como o nome, número, área ou categoria — diretamente nas plantas. Estes selos são geridos como objetos GDL associados à ferramenta Zona e são filtrados de acordo com a Categoria de Zona atribuída.

A partir do Archicad 25, estes selos estão ocultos por defeito. Para serem visualizados, é necessário ativá-los manualmente. Os Selos de Zona residem na Biblioteca do Archicad e herdam os seus parâmetros a partir da configuração da própria zona.

Instruções Passo a Passo

1. Aceda às Opções de Vista do Modelo:

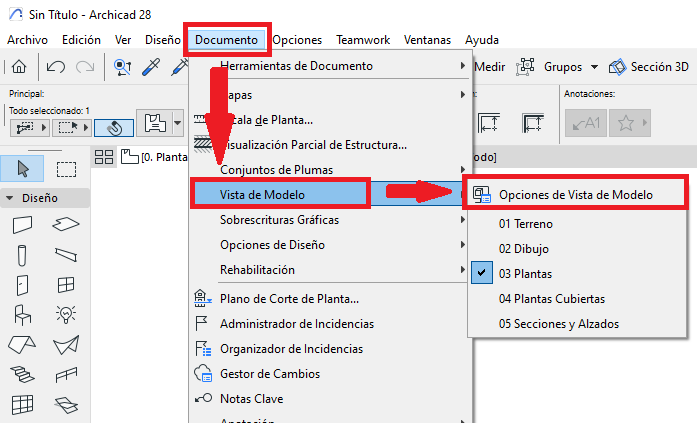

   Vá a: Documentação > Vista do Modelo > Opções de Vista do Modelo.



2. Ativar a Visualização do Selo de Zona:

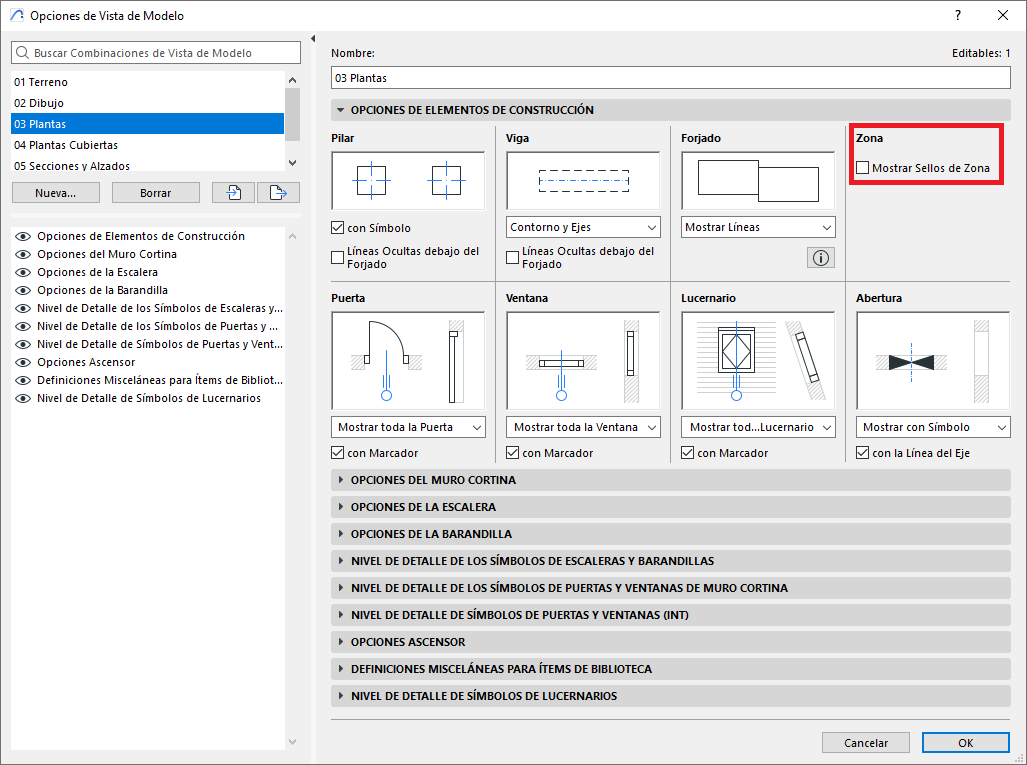

   Na janela de diálogo de Opções de Vista do Modelo, secção Opções de Elementos de Construção, Zona, ative a opção Mostrar Selos de Zona (ver imagem).




Conselho do Consultor

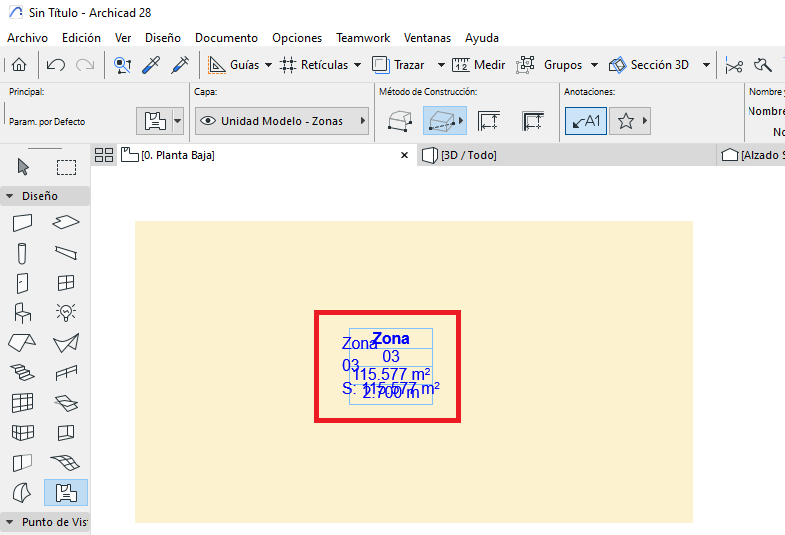

• Se ativar a opção Mostrar Selos de Zona na janela de Opções de Vista do Modelo, é muito provável que veja os Selos de Zona e os Rótulos de Zona duplicados, como se mostra na imagem seguinte.

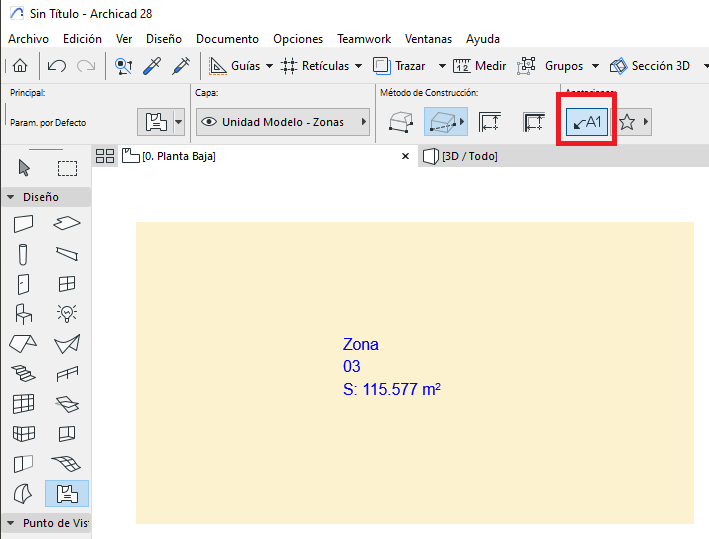

  Para evitar esta situação, deve clicar na opção de Anotações: Colocar Rótulo, para a desativar (ver imagem).
