Como alterar o declive de uma tubagem no Archicad?

Ao desenhar tubagens no Archicad, é possível que, ao tentar definir um declive (por exemplo 1,5–2%), o campo correspondente apareça a cinzento e não permita introduzir qualquer valor.

Causa: O parâmetro de declive está bloqueado através do ícone de cadeado, pelo que não pode ser modificado durante o traçado.

Como definir o declive ao desenhar a tubagem

1. Ative a ferramenta Tubagem.
2. Comece a desenhar a tubagem no modelo.
3. Prima a tecla TAB para ativar o Informador (Tracker).
4. No Informador (Tracker), localize o campo Declive.

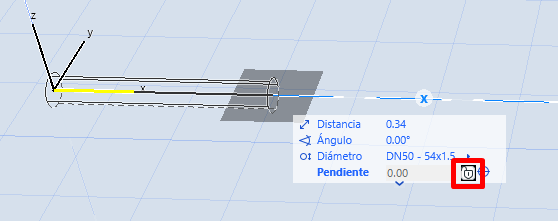

5. Se o valor aparecer a cinzento, clique no ícone de cadeado situado junto ao campo.


6. Depois de desbloqueado, introduza o declive pretendido (por exemplo 1,5–2%).
7. Continue o traçado da tubagem: o elemento será criado com o declive definido.

Resultado

Depois de desbloquear o parâmetro no Informador (Tracker), poderá definir o declive diretamente durante o traçado da tubagem, permitindo criar coletores com a inclinação necessária desde o início.
