Como adicionar parâmetros de um objeto a um esquema no Archicad?

No Archicad é possível incluir parâmetros específicos de um objeto de biblioteca dentro de um Esquema para poder listá-los, quantificá-los ou visualizá-los corretamente.

Este procedimento permite adicionar parâmetros como Largura, Profundidade ou Altura diretamente aos campos do esquema.

Passo 1 - Abrir as Definições do Esquema

1. Vá a Documentação > Esquemas > Definições de Esquema.
2. Em alternativa, a partir do Mapa de Projecto, localize a pasta Esquemas, clique com o botão direito sobre o esquema pretendido e selecione Definições de Esquema.

Passo 2 - Adicionar novos campos

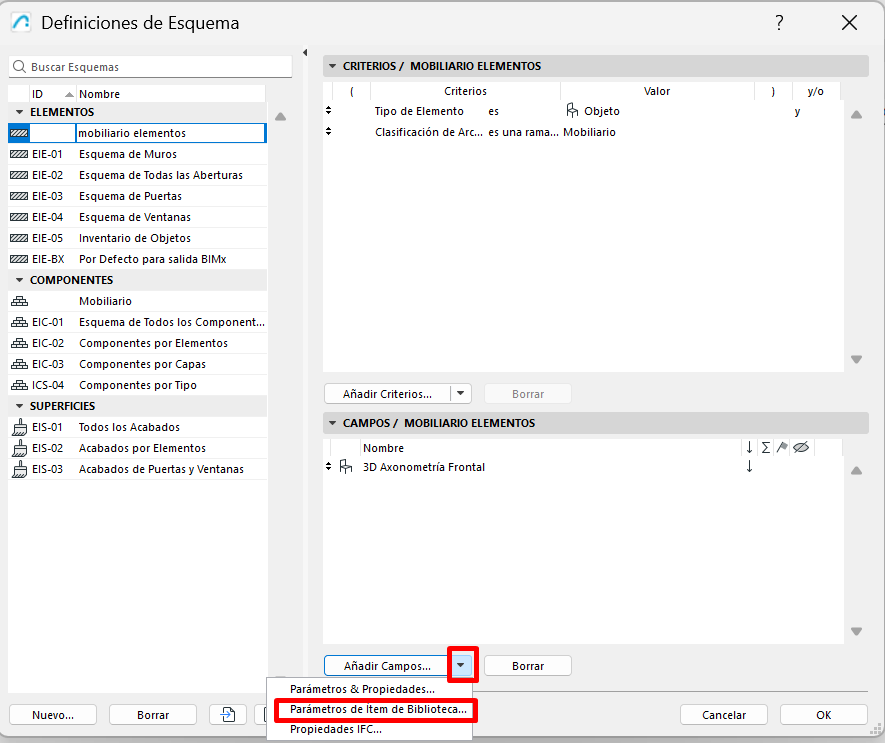

1. Dentro da janela de configuração do esquema, clique no menu suspenso “Adicionar campos”.

2. Selecione a opção “Parâmetros de item de biblioteca”.



Passo 3 - Selecionar o objeto

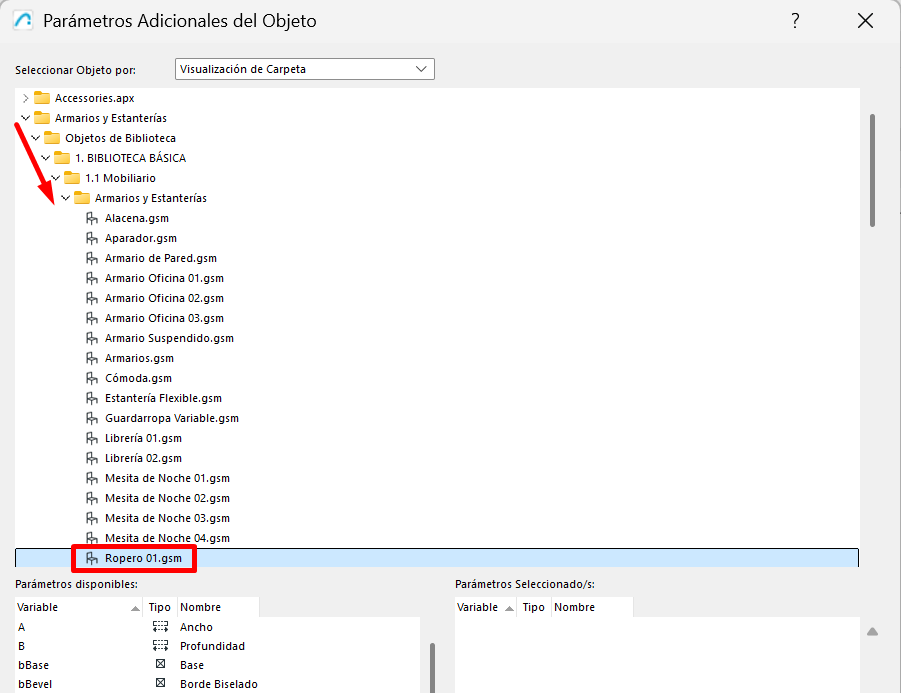

1. Abrir-se-á uma janela onde poderá escolher o objeto de biblioteca do qual pretende extrair os parâmetros.

2. Selecione o objeto correspondente.



Passo 4 - Procurar e adicionar os parâmetros

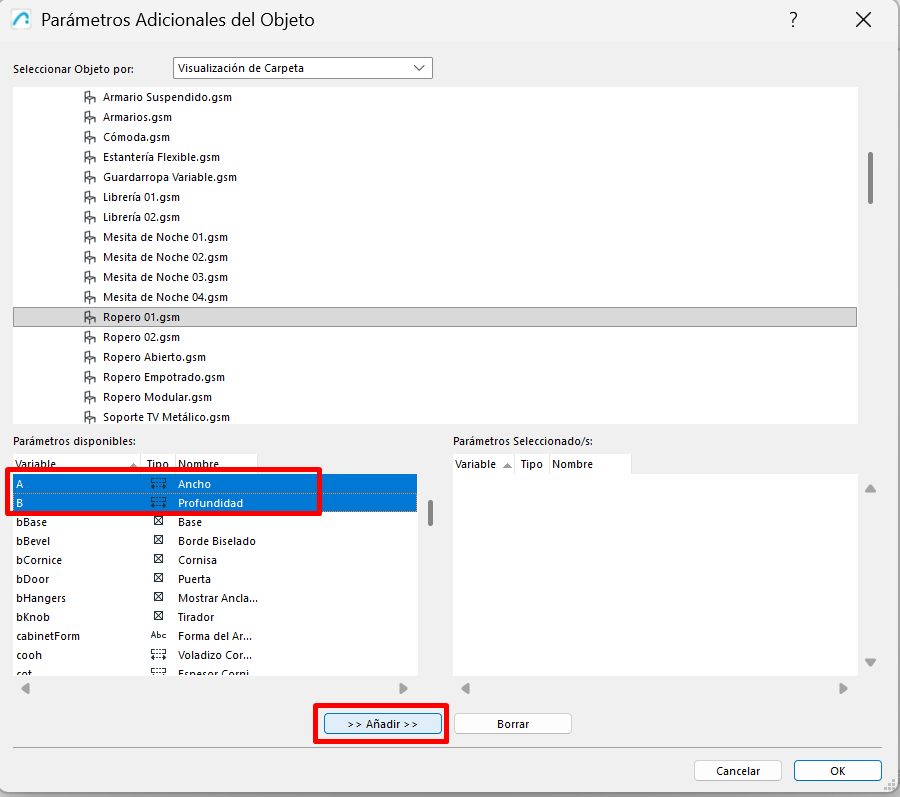

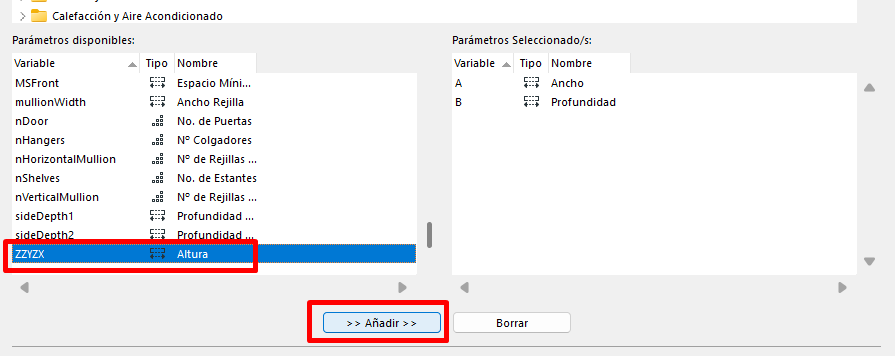

1. Na parte inferior da janela, localize os parâmetros que pretende adicionar (por exemplo: Largura, Profundidade e Altura).

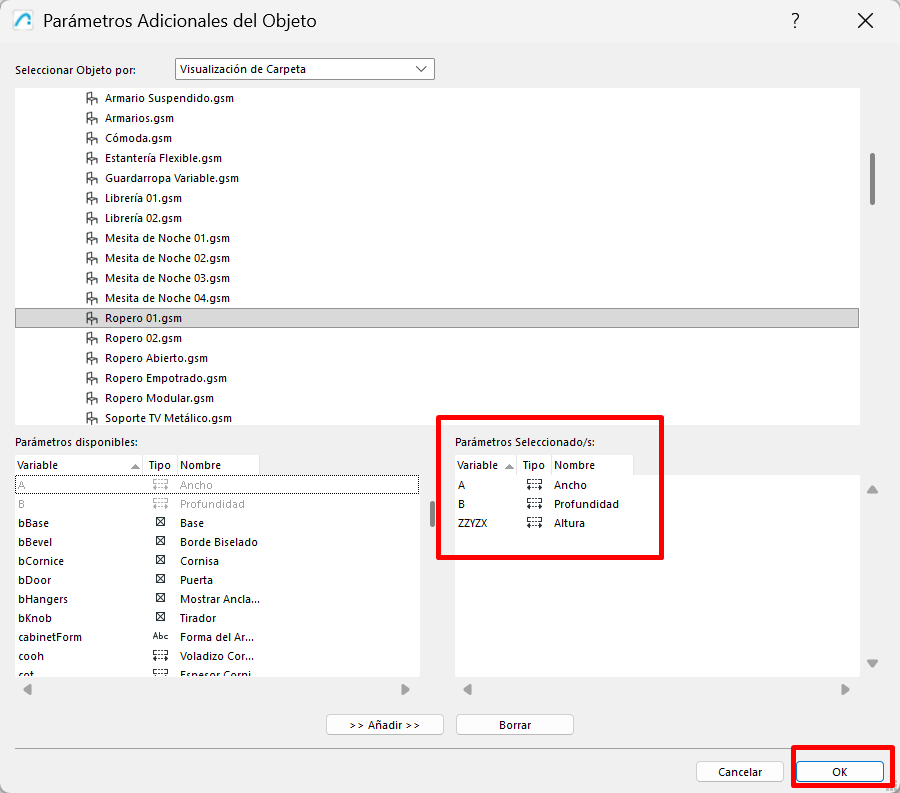

2. Clique em “Adicionar” ou arraste-os para a janela de Parâmetros selecionados (secção direita).









3. Confirme clicando em OK.

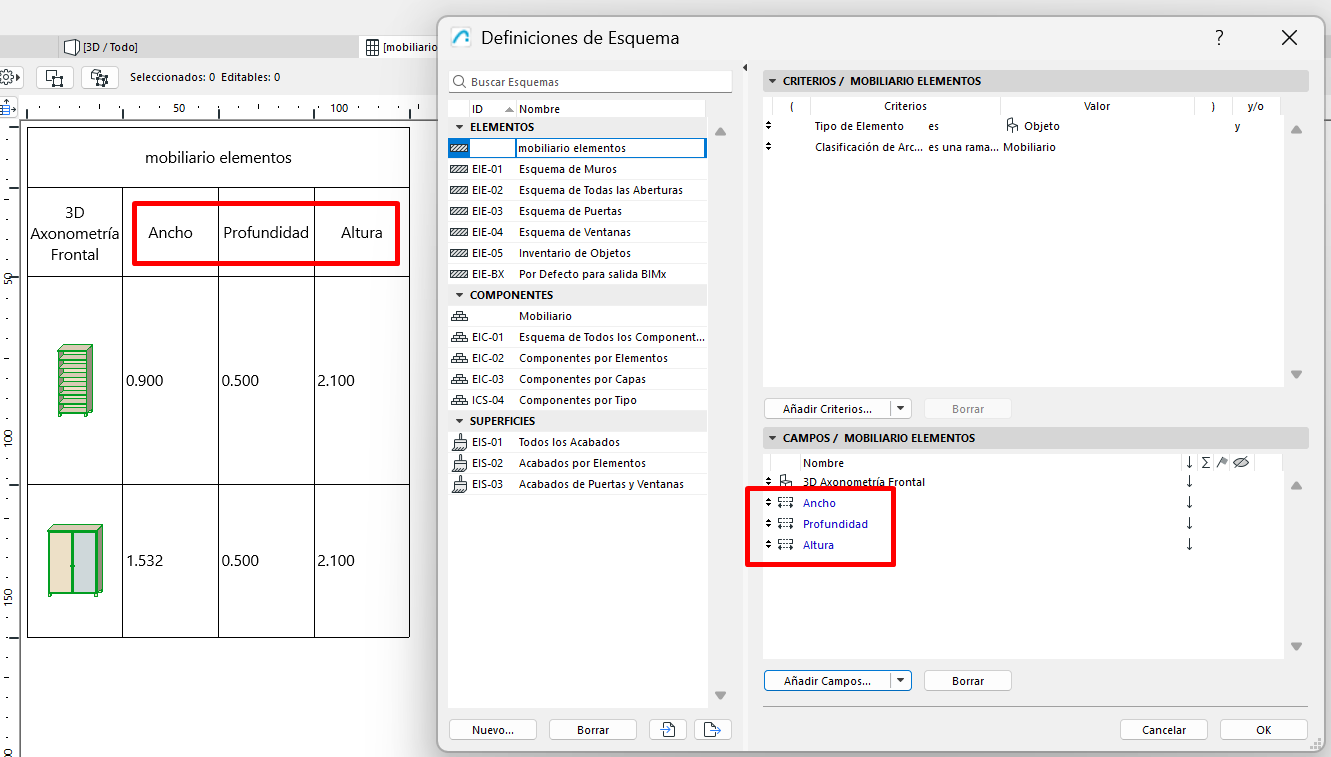

Resultado

Depois de aplicar esta configuração:

• Os parâmetros selecionados são adicionados como campos do esquema.
• O esquema mostrará os valores específicos do objeto.

• Poderá quantificar e exportar corretamente a informação do objeto.
