Como adicionar parâmetros de rotação a um objeto GDL no Archicad?

No Archicad é possível adicionar parâmetros de rotação personalizados a um objeto GDL, permitindo controlar a sua orientação nos eixos X, Y e Z diretamente a partir do painel de parâmetros. Esta técnica é especialmente útil em objetos como luminárias, elementos técnicos ou componentes com orientação variável.

Passo 1 - Abrir o objeto no Editor GDL

1. Selecione o objeto no projeto ou a partir do Gestor da Biblioteca.
2. Abra-o no Editor de Objetos GDL.
3. Aceda à secção Parâmetros do objeto.

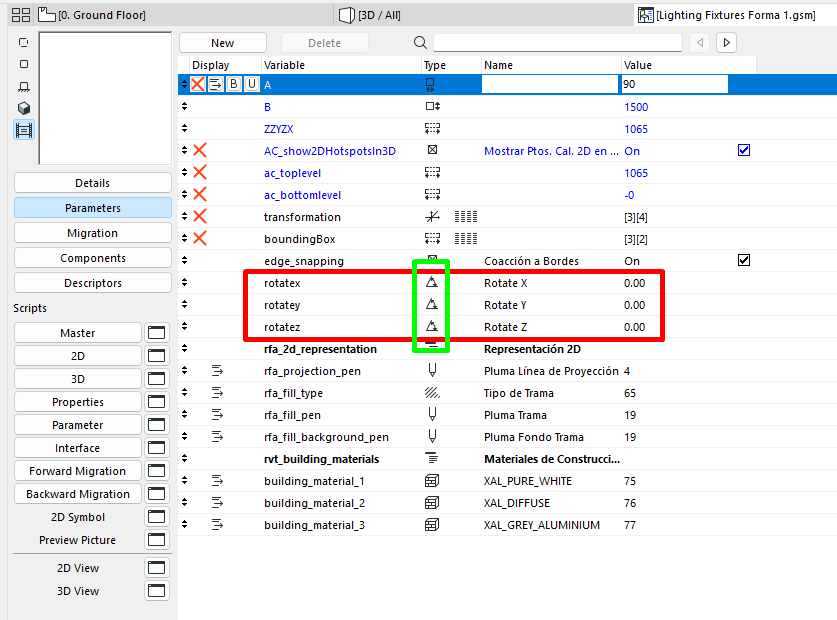

Passo 2 - Criar os parâmetros de rotação

Na secção Parâmetros, crie três novos parâmetros para controlar a rotação do objeto em cada eixo.

1. Adicione um parâmetro chamado rotatex e defina o seu tipo como Ângulo.
2. Adicione um parâmetro chamado rotatey com tipo Ângulo.
3. Adicione um parâmetro chamado rotatez com tipo Ângulo.

Por defeito, pode atribuir-lhes um valor inicial de 0°.

Nota: É importante que o tipo de parâmetro seja Ângulo e não numérico, para garantir um comportamento correto nas transformações 3D.

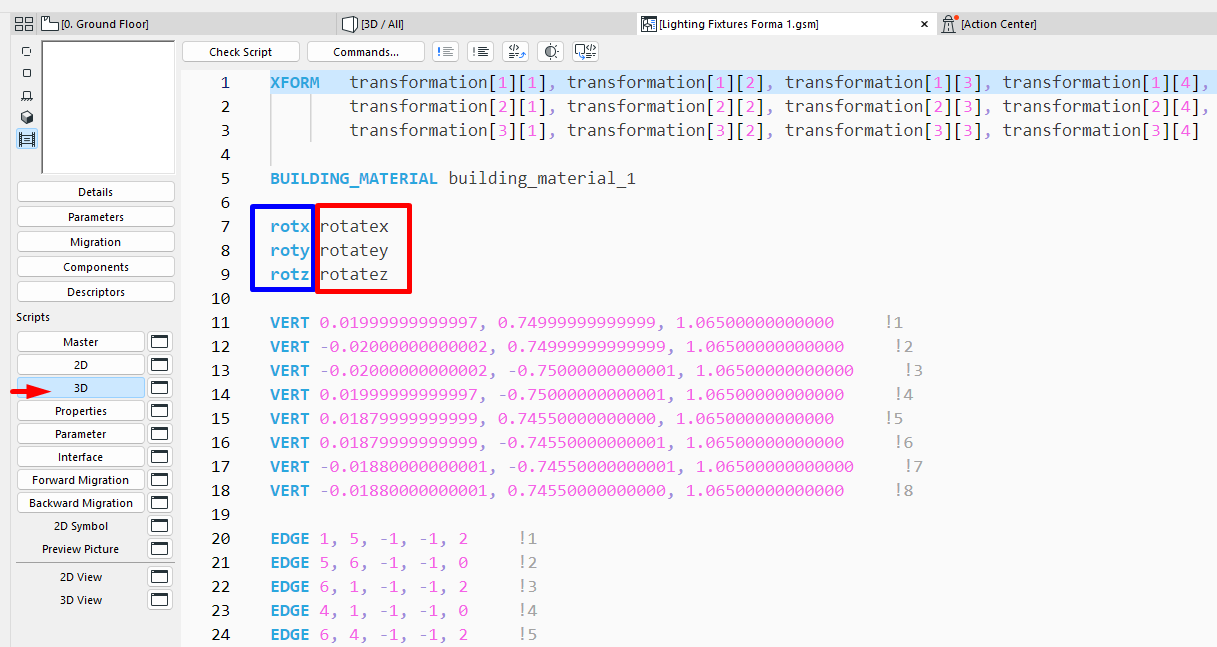

Passo 3 - Aplicar a rotação no Script 3D

Para que os parâmetros funcionem, é necessário aplicá-los no Script 3D do objeto.

1. Aceda à secção Script 3D do editor GDL.

2. Adicione os comandos de rotação fazendo referência direta aos parâmetros criados anteriormente:
   rotx rotatex
   roty rotatey
   rotz rotatez



A ordem recomendada é aplicar primeiro a rotação em X, depois em Y e finalmente em Z, para obter um comportamento previsível do objeto.

Passo 4 - Verificar o funcionamento do objeto

1. Guarde as alterações do objeto.
2. Coloque o objeto no modelo.
3. Abra os seus Parâmetros e modifique os valores de rotação.
4. Verifique que o objeto roda corretamente no ambiente 3D.

Por exemplo, ao atribuir 180° ao parâmetro rotatex, o objeto inverter-se-á completamente sobre o eixo X.
